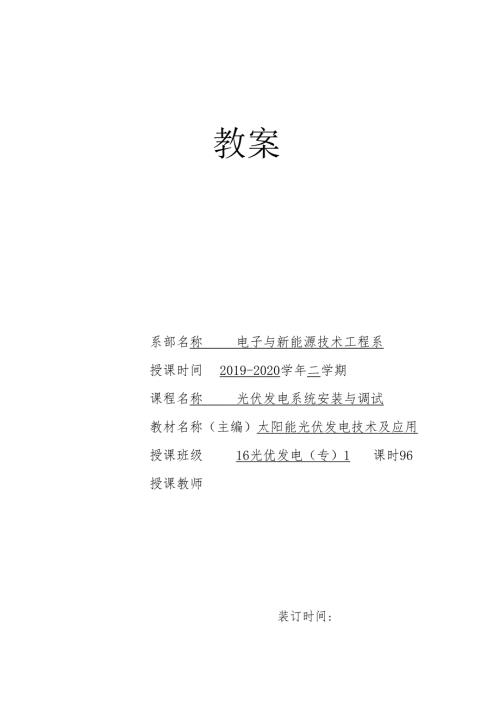

1、教案系部名称电子与新能源技术工程系授课时间2019-2020学年二学期课程名称光伏发电系统安装与调试教材名称（主编）太阳能光伏发电技术及应用授课班级16光优发电（专）1课时96授课教师装订时间:教案首页课题章/情境/项目太阳能电池组件设计制作课时16节/任务/子项目太阳能光伏电池基本特性课时2授课时间第二周、星期三、第3.4节、日期课序授课类型理论课O、实验课O、实训课O、上机O一体化（J）、其它（）教学目标理解太阳能电池的等效电路；掌握伏安特性参数；了解影响太阳能电池输出特性的因素。教学过程时间分配（含导入、新授课讲授、讨论、总结等）时间安排教学内容提要教学方法与手段任务引入：3任务分析：7
2、任务实施：20任务拓展：10,任务总结：5,复习太阳能电池发电原理。如何评价太阳能电池的性能,太阳能电池的参数与哪些因素有关？小组讨论法问题式教学法多媒体教学法教学重点光伏电池的特性参数教学难点光伏电池的等效电路作业布置课后反思审核:时间:教学内容师生互动活动设计太阳能光伏电池的基本特性一、等效电路1 .理想等效电路模型：图3-142 实际电路模型：Uj=U+医iJLI乙、平启而尺二、伏安特性参数1 .伏安特性现场问答互动，激发学生兴趣，加强团队意识。负载改变时，太阳能电池输出电压与输出电流的关系曲线,称为伏安特性。2 .伏安特性参数短路电流ISC与入射光的辐照度成正比；环境温度升高时，Is
3、c略有上升。开路电压Uoc开路电压与入射光的辐照强度对数成正比;开路电压随温度的升高而降低。教学内容师生互动活动设计输出功率太阳能电池输出电压与输出电流的乘积，称为输出功率。在某一负载电阻时，太阳能电池输出功率达到最大值，成为最大功率点Mo转换效率=(PmPin)X100%填充因数FF=Pm/Uoclsc三、影响太阳能电池输出特性的因素1 .温度输出电流随温度的升高有所增加；开路电压随温度的升高急剧下降；输出功率、效率随温度升高下降。2 .日照强度短路电流随日照强度增加强烈增加；开路电压随日照强度增加略有增加。3 .光谱响应对硅太阳能电池而言，响应峰值在0.80.9m0四、影响太阳能电池效率的因素1 .基体材料：禁带宽度在Eg=I.4eV附近的材料的太阳能电池效率最高。2 .电池温度太阳能电池具有负的温度系数，效率随温度的升高而下降。3 .制造工艺4 .辐照强度辐照强度增加，效率提高。5 ,串联电阻减小串联电阻，提高效率。6 .并联电阻教学内容师生互动活动设计7.金属栅线和减反射膜。课堂小结1 .太阳能电池的电路模型；2 .光伏电池的特性参数；3 .影响太阳能电池输出特性的因素。作业布置板书设计
