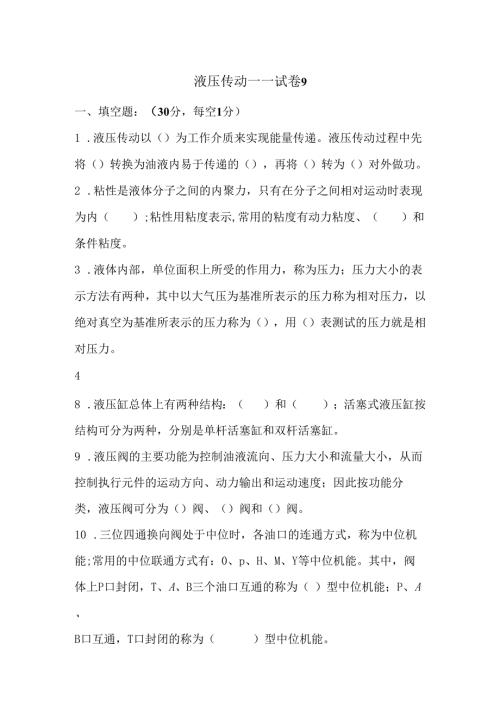

1、液压传动一一试卷9一、填空题：（30分，每空1分）1 .液压传动以（）为工作介质来实现能量传递。液压传动过程中先将（）转换为油液内易于传递的（），再将（）转为（）对外做功。2 .粘性是液体分子之间的内聚力，只有在分子之间相对运动时表现为内（）;粘性用粘度表示,常用的粘度有动力粘度、（）和条件粘度。3 .液体内部，单位面积上所受的作用力，称为压力；压力大小的表示方法有两种，其中以大气压为基准所表示的压力称为相对压力，以绝对真空为基准所表示的压力称为（），用（）表测试的压力就是相对压力。4 .伯努利方程指出，液体内部的能量有三种形式分别是动能、（）和（），其中液压系统用来传递能量的为（）。5 .以
2、静止液体为介质，动力传递的规律为等值传递，可用公式（）来表示；以流动液体为介质，动力传递的规律为有损耗传递，可公式（）来表示。6 .所有液压泵的工作原理相同，但在结构形式不同，按照结构，液压泵分为（）、（）、（）和螺杆泵等类型；按液压泵输出流量是否可调，液压泵分为（）和（）。7 .根据连续性方程q=vA,可知液压缸确定后，缸的运动速度大小决定于（）08 .液压缸总体上有两种结构：（）和（）；活塞式液压缸按结构可分为两种，分别是单杆活塞缸和双杆活塞缸。9 .液压阀的主要功能为控制油液流向、压力大小和流量大小，从而控制执行元件的运动方向、动力输出和运动速度；因此按功能分类，液压阀可分为（）阀、（）
3、阀和（）阀。10 .三位四通换向阀处于中位时，各油口的连通方式，称为中位机能;常用的中位联通方式有：0、p、H、M、Y等中位机能。其中，阀体上P口封闭，T、A、B三个油口互通的称为（）型中位机能；P、A、B口互通，T口封闭的称为（）型中位机能。11 .常态下，即液压控制阀在不进入工作状态的情况下，减压阀的进、出油口之间常（）（开/闭），溢流阀的进、出油口之间（）（开/闭）。二、判断题：（10分，每题1分）1 .在液压回路中，油液溢流阀都不会产生能量损失。（）2 .用压力表测量的压力数值不是相对压力。（）3 .在各类型液压泵中，排量可以改变的液压泵称为变量泵。（）4 .相通的管道中流过的液体流量
4、一定时，某一横截面积的大小与该截面上油液的平均流速成反比。（）5 .双杆活塞液压缸，在工作油液流量一定的前提下，两个方向的运动速度相等。（）6 .液控单向阀的作用为正向导通，反向有条件的导通，另外液控单向阀的反向密封性好能用于缸的保压回路。（）7 .三位四通换向阀中位机能为Y型，中位工作时，液压泵保压。（）8 .溢流阀的用途为溢流的同时实现稳压，所以，溢流阀只要溢流，阀进口处的压力是稳定的。（）9 .顺序阀利用控制油路的压力变化来控制进油口A和出油口B的通断，从而实现执行元件顺序控制。（）10 .在活塞式液压缸中，作用于活塞的流量越大，活塞运动的速度就越快。（）三、问答题：（30分，每题6分）
5、1 .液压传动系统由哪五部分组成？简述各部分作用。2 .请从方法和目的的逻辑关系出发，说明方向控制阀的作用。3 .请画出双向定量泵和单向变量泵的图形符号。4 .画出三种常用三位四通换向阀中位机能的符号。5 .液压缸的作用是什么？请说明活塞缸的使用场合？四、写出图示符号名称（10分，每题1分）五、计算题：（10分）下图所示液压系统中，已知液压缸内径D=100mm,负载尸=30000N,回油腔压力近似为零，液压缸的进油路的各种压力损失总和z,=0.166MPao试求：泵的供油压力。（应用p=p?+Vp来计算）六、分析题：（10分）某液压系统如图示，试分析该系统，并完成以下各题。元件1;元件2；元件3；元件4；元件5元件6；(2)指出各元件作用：元件作用：;元件2作用；元件3作用：左位作用；中位作用右位作用;元件4作用；元件5作用；元件6作用；
