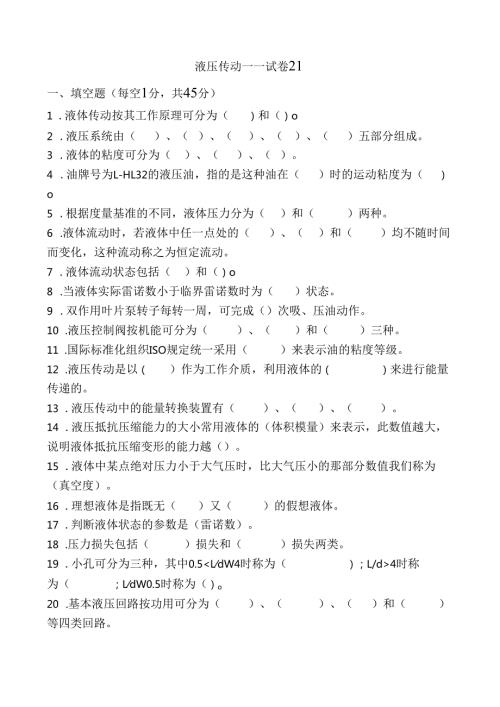

1、液压传动一一试卷21一、填空题（每空1分，共45分）1 .液体传动按其工作原理可分为（）和（）o2 .液压系统由（）、（）、（）、（）、（）五部分组成。3 .液体的粘度可分为（）、（）、（）。4 .油牌号为L-HL32的液压油，指的是这种油在（）时的运动粘度为（）o5 .根据度量基准的不同，液体压力分为（）和（）两种。6 .液体流动时，若液体中任一点处的（）、（）和（）均不随时间而变化，这种流动称之为恒定流动。7 .液体流动状态包括（）和（）o8 .当液体实际雷诺数小于临界雷诺数时为（）状态。9 .双作用叶片泵转子每转一周，可完成（）次吸、压油动作。10 .液压控制阀按机能可分为（）、（）和（
2、三种。11 .国际标准化组织ISO规定统一采用（）来表示油的粘度等级。12 .液压传动是以（）作为工作介质，利用液体的（）来进行能量传递的。13 .液压传动中的能量转换装置有（）、（）、（）。14 .液压抵抗压缩能力的大小常用液体的（体积模量）来表示，此数值越大，说明液体抵抗压缩变形的能力越（）。15 .液体中某点绝对压力小于大气压时，比大气压小的那部分数值我们称为（真空度）。16 .理想液体是指既无（）又（）的假想液体。17 .判断液体状态的参数是（雷诺数）。18 .压力损失包括（）损失和（）损失两类。19 .小孔可分为三种，其中0.54时称为（；LdW0.5时称为（）o20 .基本液压回
3、路按功用可分为（）、（）、（）和（）等四类回路。二、问答题（每题2分，共20分）1 .什么是压力？压力有哪几种表示方法？他们之间的关系如何?2 .伯努利方程的物理意义是什么？3 .简述构成容积式泵的两个必要条件？并从能量转换观点分析液压泵与液压马达有何区别？4 .作出节流阀和调速阀的压力一流量特性曲线，并进行比较，可得出什么结论？简述其原因。5 .什么是液体的粘性？粘度随温度、压力是如何变化的？6 .压力有哪些特性？7 .写出小孔流量通用公式。8 .指出小孔流量通用公式中各物理量代号的含义。9 .简述溢流阀在液压系统中的作用，并作图说明。10 .伯努利方程理论式与实际式有何区别？三、分析题（每
4、题5分，共15分）1 .如图所示，已知顺序阀调定压力为4MPa,溢流阀调定压力为6MPa,系统负载无限大时，求A点处的压力值。（5分）2 .如图所示，各阀调定压力已标于图上对应位置，系统负载无限大时，按电磁铁不同的通、断电情况将压力表读数填在表中。（10分）3 .如图所示，系统可实现“快进一工进一快退一停止（卸荷）”的工作循环，试列出电磁铁动作表（通电为“+”，断电为“一”）。（15分）四、计算题（每题10分，共20分）1 .如图，油管水平放置，截面11、22处的内径分别为d=5mm,d2=20mm,在管内流动的油液密度P=900Kgm3.不计能量损失。（液体呈紊流态）问:（1）截面11、22哪一处压力较高，为什么？（2）若管内通过的流量qv=30Lmin,求两截面间的压力差Ap。2 .某液压泵的输出油压P=IOMPa,转速n=1450r/min,排量V=46.2ml/r,容积效率nv=095,总效率n=0.9。求液压泵的输出功率和驱动泵的电机功率各为多少？
