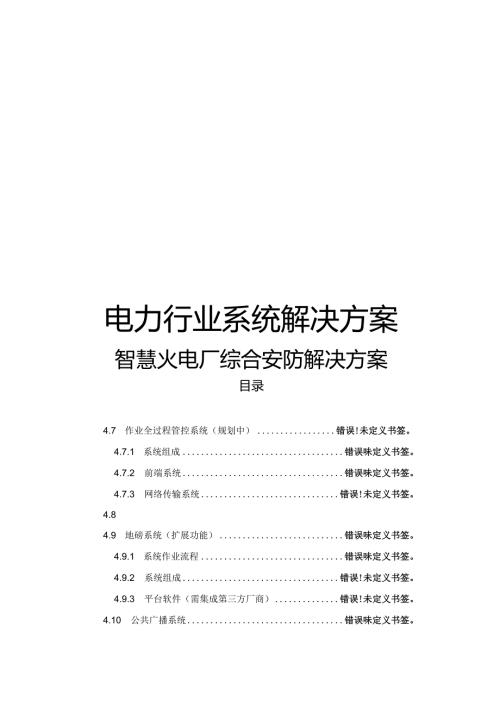

1、电力行业系统解决方案智慧火电厂综合安防解决方案目录第一章背景与需求841.1 行业背景841.2 现状分析841.3 需求分析85第二章设计思路882.1 指导思想882.2 设计原则882.3 设计标准892.4 设计目标91第三章总体设计933.1 技术路线933.2 系统架构943.3 系统功能953.3.1 基础功能953.3.2 扩展功能973.4 系统优势983.4.1 优异的系统架构983.4.2 海量的接入能力993.4.3 先进的智能视频分析技术1003.4.4 清晰的图像质量1013.4.5 专业的CVR存储1023.4.6 领先的物联网技术1033.4.7 前沿的3G/4
2、G应用技术1043.4.8 可靠的系统设计104第四章前端系统概述1054.1 前端系统概述1054.2 视频监控系统1054.2.1 常规视频监控1054.2.2 智能视频监控1064.2.3 特殊区域视频监控1114.3 环境监测与智能控制系统1184.3.1 动环监控报警主机1184.3.2 环境监测子系统1194.3.3 火灾报警子系统1204.3.4 智能控制系统1214.4 智能一卡通系统1254.4.1 门禁管理系统1254.4.2 梯控管理系统1334.4.3 考勤管理系统1374.4.4 在线巡查系统1394.4.5 消费管理系统1414.4.6 人员通道系统1454.4.7
3、 访客管理系统1464.4.8 原有门禁系统接入1504.5 入侵报警系统1504.5.1 系统架构1504.5.2 设备类型1514.5.3 设备部署1534.5.4 系统功能1534.5.5 原有入侵报警设备接入1544.6 出入口管理系统1554.6.1 车辆入出场流程1554.6.2 系统功能1574.6.3 主要设备介绍1624.7 作业全过程管控系统（规划中）错误!未定义书签。4.7.1 系统组成错误味定义书签。4.7.2 前端系统错误味定义书签。4.7.3 网络传输系统错误!未定义书签。4.8 应急指挥系统1644.8.1 系统架构1644.8.2 系统组成1664.8.3 系统
4、功能1674.8.4 系统特点1694.9 地磅系统（扩展功能）错误味定义书签。4.9.1 系统作业流程错误味定义书签。4.9.2 系统组成错误!未定义书签。4.9.3 平台软件（需集成第三方厂商）错误!未定义书签。4.10 公共广播系统错误味定义书签。4.10.1 技术介绍错误!未定义书签。4.10.2 需求分析错误味定义书签。4.10.3 系统组成错误!未定义书签。4.10.4 主要功能错误!未定义书签。4.10.5 配置原则错误味定义书签。第五章承载网络设计1705.1 传输网络总体设计1705.1.1 设计思路1705.1.2 设计要求1705.2 网络详细设计1725.2.1 网络结
5、构设计1725.2.2 VLAN规划1735.2.3 无线网络设计1745.2.4 网络IP地址规划1745.2.5 路由总体规划175第一章背景与需求1.1 行业背景伴随着发电技术进步和信息技术发展的支撑，电厂管理正在由数字化控制与信息化管理向更高性能的自动、可靠、智能、高效的方向迈进。随着国家两化深度融合方针的贯彻和中国制造2025规划战略部署，在节能、降耗、减排政策的要求和发电集团集约化、高效管理的需求驱动下，发电企业对新型数字化电厂、智慧电厂的建设已经逐步成为发展的趋势。同时大数据、物联网、移动互联、云计算、三维可视化等信息新技术高速发展，这些信息新技术的发展也为智慧电厂的建设提供了支
6、撑；智慧电厂综合安防系统的建设作为智慧电厂建设的重要组成部分，可以极大的提高系统整体的可视化能力、协同能力和决策支持能力。安全值班人员、厂领导可以随时对全厂重点部位进行监控和监视，以便能够实时、直接地了解和掌握各部门的情况，并及时对发生的情况作出反应，系统可以与电厂自动化管理系统互联互通，完成信息交互，增强系统间的协同和联动能力。通过综合安防系统的实施可以提高全厂的安全生产管理，从而可为推动发电企业的管理更高性能的自动、可靠、智能、高效方向发展提供有力的技术保障。12现状分析智慧电厂综合安防系统涵盖的子系统众多，组成系统包括视频监控系统、出入口控制系统、门禁系统、入侵报警系统、环境监测系统等。
7、根据我司对部分火电厂的调研以及和设计院的交流，发现大多数火电厂部署有视频监控系统、入侵报警系统、门禁系统，但现有系统也没有有效应用起来，在系统功能、资源共享、业务整合上存在诸如以下各个亟待改善的方面：现有视频监控系统利用率低，智能化程度不高，且部分重点区域仍存在监控盲区；各系统在功能实现上各自分工，一般情况下均需要安装配置软件及操作软件，造成机房软硬件的冗余； 电厂没有统一运维平台，无法实现设备的统一监测，增加了系统运维成本及安全隐患； 没有统一的数据库，无法在内部实现信息共享，以及系统数据的统一管理与维护； 系统联动多数局限于硬件联动，增加实施与维护的复杂度； 与电厂自动化系统无融合，生产动
8、作、报警等信息无法通过视频进行复核； 系统管理员需熟悉多种不同风格、不同控制逻辑的管理客户端，容易造成业务不精或工作疏漏； 无法实现远程查看整个系统的运行数据，大部分系统信息不离管理机房,不利于上层管理。鉴于以上分析，现行智慧电厂综合安防系统迫切需要一套统一的管理平台，对各系统资源进行整合，同时融合生产业务，优化电厂管理，降低投资成本及运维成本。1.3需求分析结合项目实际需求及系统现状分析，智慧电厂综合安防系统的需求主要分子系统及一体化管理平台两方面。子系统的部署及管理需求： 厂区内重要区域应无监控盲点、监控点能够正常输出视频信号，确保监控中心对全厂区的全面监视、监管； 厂区内重要区域监控点能
9、够支持高清监控，看清进入区域人员的脸部，并支持智能分析，在布防情况下一旦发现异常情况（如非法闯入、徘徊、聚集），能够及时报警； 为了便于管理，厂区采用智能一卡通系统，对不同人员（员工、承包商、访客）进行授权，集出入口管理、门禁管理、电梯层控等功能于一体,生产区与办公区需明显隔离； 需要便捷的作业全过程管控系统，可通过前端摄像机和巡检人员携带的移动单兵设备并且与RFID电子标签相结合，可对工作人员作业全过程进行管控。 出入口管理系统主要部署在进厂大门及生产区大门，除了通过车牌识别进行身份认证，还需结合一卡通系统，只有车辆和人员都确定无误，才能开启车辆道闸； 入侵报警系统需要通过动环报警主机可以对
10、各个防区进行分别管理，同时可以实现与视频监控、灯光等实现系统报警联动； 应急指挥系统作为反恐应急和事故管理的重要技术保障，发生事故时，需要现场人员第一时间发回事故现场情况，并及时、准确、全面的将现场情况反馈到调度中心。 环境监测系统需要整合环境量数据，并和系统中的摄像机、声光报警设备等做联动动作； 地磅系统可结合摄像机、红外探测器，采取防作弊措施以确保称重数据的准确性并规范过磅过程一体化管理平台的需求： 智慧电厂综合安防平台需全面集成厂区内的主流系统，实现了视频监控系统、环境监测与智能控制、门禁管理、出入口管理、入侵报警、应急指挥、地磅系统、作业全过程管控系统、公共广播系统的完全接入； 智慧电
11、厂综合安防平台需建立一套高集成、高智能化的管理机制，满足统一的配置管理、数据共享、功能联动和业务优化等系统需求； 智慧电厂综合安防平台需依托视频监控系统，实现与其他系统的联动，从而对系统的报警处理、日常运行管理、突发事件处置等各种业务进行统一的控制与管理； 电力设施的安全防范应坚持技防、物防、人防相结合的原则，智慧电厂综合安防平台需支持不同预案的配置。第二章设计思路2.1指导思想伴随着发电技术进步和信息技术发展的支撑，正在由数字化控制与信息化管理向更高性能的自动、可靠、智能、高效的方向迈进。为了深入贯彻国家两化深度融合方针，积极实现中国制造2025规划战略部署，智慧火电厂综合安防系统将以现代信
12、息技术为支撑，充分借鉴“工业4.0和“工业互联网”等先进理念和管理手段，以辅助系统建设现状为基础，以实现辅助系统的标准化、一体化和智能化特征为目标，以先进适用技术为支撑，以满足智慧电厂管理需求为目的，助力发电厂达成节能、降耗、减排的政策要求，实现发电集团集约化、高效化的管理需求，逐步完成新型数字化电厂、智慧电厂的转型建设。22设计原则随着科技不断进步，各种新技术不断涌现，智慧火电厂综合安防系统是集成了网络通信技术、安防技术、软件工程技术于一体的综合监控管理系统，系统的建设将遵循技术先进、功能齐全、性能稳定、节约成本的原则，力图使该系统成为智慧火电厂实际应用的综合监控管理平台，并综合考虑维护及操
13、作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。系统设计时追求“五个统一”，努力寻找统一的最佳结合点和切入点：1）实用性与经济性的统一坚持实用性第一的原则。系统应能最大限度地满足火电厂系统各项监控业务要求、满足系统管理人员和使用人员的业务需求，能适应新技术的发展，同时还应努力降低建设费用,选择技术成熟和性能稳定、性价比高的产品。2）合理性与先进性的统一系统方案的设计严格遵循系统工程的设计准则，在系统的合理性与技术的先进性之间取得均衡。应努力追求整个系统功能的科学合理性，防止片面追求某一局部的高指标与先进性。在保证整个系统功能和性能的前提下，最大限度地采用成熟、可继承、具备广阔发展前景
14、的先进技术。3）标准化与开放性的统一系统设计尽量采用标准化、模块化设计并严格遵守相关技术的国际、国内和行业标准，以确保系统之间的开放透明性和系统之间的互连互通。考虑到整个系统是分期建设的，系统设计时，对有扩展要求的子系统，在设计和选用设备时,应在对未来业务的增长和扩容进行科学预测基础上进行余量设计,预留扩容和发展的空间。4）可靠性和安全性的统一整个系统采用具有高可靠性的总体设计，选用的设备自身应具有较高的安全可靠性，关键设备或关键部件应采取备份冗余设计，采用成熟技术，使方案具备较高可靠性、较强容错能力、良好恢复能力和防雷抗强电干扰能力，同时本方案的设计使用不会影响电场内被监控电器的正常运行。5
15、易管理性和易维护性的统一系统应易于管理和维护，计算机网络等信息基础设施的设计应采用简洁易用的体系结构，以降低系统运行维护费用。为确保产品的售后服务，应选用技术成熟的国内品牌产品。2.3设计标准系统规划设计必须按照国际、国家和行业的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行，但不仅仅限于以下所列范围。1）电力安全防范设计方面： 电力设施治安风险等级和安全防范要求（GAlo89-2013） 电力行业反恐怖防范标准（试行）（火电/风电部分）（2011）2）安防视频监控系统设计方面： 中华人民共和国公安部行业标准（GA70-94） 视频安防监控系统技术要求（GA/T367-200
16、1） 民用闭路监视电视系统工程技术规范（GB50198-94） 工业电视系统工程设计规范(GBJn5-87) 入侵报警子系统通用图形符号(GA/T75-2000) 建筑及建筑群综合布线工程设计规范(GB/T50311-2000) 电线电缆识别标志方法(GB/T6995) 全介质自承式光缆(YD/T980-1998) 建筑设计防火规范(GBJI6-87) 入侵探测器通用技术条件(GBlo408.1-89) 防盗报警控制器通用技术条件(GB12663-90) 报警图像信号有线传输装置(GB/T16677-1996)3)视频监控图像质量方面： 电视视频通道测试方法(GB3659-83) 彩色电视图像
17、质量主观评价方法(GB7401-1987)4)视频系统网络设计方面： 信息技术开放系统互连网络层安全协议(GB/T17963) 计算机信息系统安全(GA216.1-1999) 计算机软件开发规范(GB8566-88)5)视频系统工程建设方面： 智能建筑设计标准(GB/T50314-2000) 入侵报警工程程序与要求(GA/T75-94) 入侵报警子系统验收规则(GA308-2001) 入侵报警工程技术规范(GB50348-2004) 电子计算机机房设计规范(GB50174-93) 建筑物防雷设计规范(GB50057-94) 建筑物电子信息系统防雷技术规范(GB50343-2004) 入侵报警子
18、系统雷电浪涌防护技术要求(GA/T670-2006) 民用建筑电气设计规范(JGJ/T16-92)2 4设计目标智慧火电厂综合安防系统作为智慧火电厂建设的重要环节，整体系统需满足智能、高效、安全、便捷的要求。为满足智慧电厂对综合安防系统的建设需求，应当建立一套以现代信息技术为支撑，充分借鉴“工业4.0和“工业互联网”等先进理念和技术手段的智慧系统。系统以现代信息技术为支撑，网络互联互通、信息资源共享、应用功能完备，主要实现以下目标：子系统的统一集成对各子系统进行统一的监测、控制和管理，可以兼容视频监控系统、出入口控制系统、入侵报警系统、应急指挥系统等多个安防业务应用子系统。各子系统按照统一标准
19、接口通过中心平台进行信息交换和控制信令交换。将分散的、相互独立的子系统用相同的环境、相同的软件界面进行集中管理，并可以监控各子系统的运行状况。数字化与智能化利用高效的数据传输技术，在已有的各类数字传输网络上以非常低的带宽占用实现远距离数据传输，可通过与计算机技术的结合实现灵活、丰富、广泛的多媒体应用，可以利用计算机、监视器、远程客户端、手机等各种手段实现对系统的实时监管。统一的管理平台平台同时提供各类编解码设备管理、存储管理、网络管理、报警管理等基础设备管控功能。通过优化系统架构，提高系统的整体效能，使平台对视频监控系统、出入口控制系统、入侵报警系统、巡更系统的管理更灵活、更人性化，为用户提供
20、一站式的解决方案。开放的体系架构平台设计方便与第三方业务系统相互集成，提供多种接入方式，方便对原有安防系统的利旧，也有利于对接第三方厂商的设备。支持高清智能监控全方位支持高清图像的前端采集、编码传输、录像存储、解码同放，支持前后端智能应用，在各个环节都体现高清处理，智能分析，实现真正的高清智能监控。提供统计信息通过现有信息资源，输出关键信息，形成各类统计报表，供领导统筹决策;强化运维管理采用高科技手段，第一时间掌握设备不在线、工作异常等故障信息，及时排除故障，提高运维效率，减少运维成本。11）系统运维管理：IT基础设施管理、视频质量诊断、带宽优化及控制、资产管理、日志管理。3 .2系统架构智慧
21、电厂综合安防系统主要由前端系统、网络传输系统和监控中心三个部分组成。1）前端系统前端系统主要包括：视频监控系统、环境监测与智能控制、门禁管理、出入口管理、入侵报警、应急指挥、地磅系统、作业全过程管控系、公共广播系统。前端系统对发电厂内原有安防系统及工业电视系统利旧使用，并整合上述子系统,可对电厂内的音视频、报警、环境量等数据及时存储上传，并且通过监控中心规则设置，各系统之间进行智能联动。2）网络传输系统智慧电厂综合安防系统承载于火电厂原有内部网络，用于前端与监控中心之间的通信。前端系统的视音频、环境量、报警等实时信息可上传至监控中心，分别供管理人员调用查看。3）监控中心监控中心可管理电厂内部的
22、所有综合监控系统设备，接收由各区域上报的信息，满足中心系统用户视频、环境报警信息查看的需求。（6）管理客户端通过USB线接入发卡器。4 .4.1.5监控中心设计监控中心主要由PC机、发卡器和中心管理平台组成，负责系统配置、信息管理、实时显示系统状态、卡片管理等。（一）门禁系统监管 参数设置：可设置监控范围（区域、设备类型、具体设备等）、应用类型、报警方式（MAIL、短信等）等。 设备监控：监控指定范围或者全部设备的当前运行状态、用卡流水情况、设备参数情况、名单版本和时钟情况等。 应用监控：可监控黑卡交易、流水采集情况、卡库平衡状况、流水异常情况等，并可从应用准确定位到应用发生的终端位置等。报警
23、处理：根据设置的报警参数、问题严重程度、问题的责任人等属性，发送报警信息给有关人员。 故障定位：可监控并定位故障发生的准确位置、故障类型、建议的处理方法等。统计分析：可对故障类型、发生次数、发生区域或设备等多角度进行统计分析等。系统密钥管理，密钥生成、密钥发行、密钥更新。 各级部门的管理与维护。 员工类型、补助类型管理与维护。交易科目类型管理与维护。 日志管理。（二）电子地图管理为使监控人员能够对门禁当前开关门的状态进行具体的监视工作，门禁管理平台提供了电子地图监视程序，它是一套直观的监视功能。由于工程调试人员已经将电子地图的电子图档编制完成，监控人员只需简单的界面操作工作即可实现管理。数据或
24、生物识别仪读取信息并传送到门禁控制主机，如果允许出入，门禁控制主机中的继电器将操作电子锁开门。门禁管理系统可以采用多种门禁方式（单向门禁、双向门禁、刷卡+门锁双重、生物识别+门锁双重）。对使用者进行多级控制，并具有联网实时监控功能。本系统的实施将有效保障电厂内的人、财、物的安全以及内部工作人员免受不必要的打扰，为电厂工作人员建立一个安全、高效、舒适、方便的环境。发卡授权管理系统采用集中统一发卡、分散授权模式。由发卡中心统一制发个人门禁卡和管理卡，再由门禁系统独立授予门禁卡在本系统的权限。系统可对每张卡片进行分级别、分区域、分时段管理持卡人可进出授权的活动区域。设备管理该子系统能实时监控门禁系统
25、各级设备的通信状态、运行状态及故障情况，当设备发生状态变化时自动接受、保存状态数据；开启多个监视界面对不同设备进行分类监管；实现各类设备的数据下载、信息存储查询及设备升级等操作。实时监控系统监控人员可以通过客户端实时查看每个门人员的进出情况（客户端可以显出当前开启的门号、通过人员的卡号及姓名、读卡和通行是否成功等信息）、每个门区的状态（包括门的开关，各种非正常状态报警等）；也可以在紧急状态远程打开或关闭所有的门区。权限管理系统可针对不同的受控人员，设置不同的区域活动权限，将人员的活动范围限制在与权限相对应的区域内；对人员出入情况进行实时记录管理。实现对指定区域分级、分时段的通行权限管理，限制外
26、来人员随意进入受控区域，并根据管理人员的职位或工作性质确定其通行级别和允许通行的时段，有效防止内盗外盗。系统充分考虑安全性，可设置一定数量的操作员并设置不同的密码，根据各受控区域的不同分配操作员的权限。动态电子地图门禁子系统以图形的形式显示门禁的状态，比如当前门是开门还是关门状态,特定楼层访问权限控制、楼层常开时段设定、公共楼层设定、假日配置、报警上传与展示、刷卡记录查询等。系统可避免外来人员随意通过电梯进入各区域，给各场所带来不必要的麻烦，保护这些区域的人员及财产安全，通过减少误操作和空转，有效减少损耗，减轻电梯维修负担，节省维修费用，在实现节能的同时延长电梯的使用寿命。4.4.2.1设计思
27、路电梯楼层控制器主要用于楼层控制，对授予楼层权限的人方可使用该楼层的电梯按键并只到达被授权层。通过RS-485总线方式与电梯楼层控制器通讯，最多可对64层进行控制。4.4.2.2拓扑结构梯控管理系统拓扑结构如下图所示:通讯转换器DS-K7Z406电梯楼层控制主机联动控制愉出模块联动控制输出模块联动控制输出模块电梯轿厢读卜器HI电梯楼层控制主机联动控制输出模块联动控制;出模块电梯轿厢电梯轿厢读P器I读K器2电梯N图7,梯控管理系统拓扑结构图4.4.2.3.3 访客模式访问：访客来到首层大厅正门或者后门的访客接待前台，先与被访者建立联系，经确认后，由管理人员为其登记发放访客门禁卡，卡片通行权限仅为
28、被访者所在楼层及相关通道的可入权限。访客进入电梯后通过已授权的感应卡，在电梯内的层控读卡器处刷卡，电梯的层控键盘经过授权的楼层键将可供持卡人使用（未经授权的键则按键无效），持卡人按键选择将到往被访者楼层即可。离开：访客进入电梯后自行选择公共层（1层）按钮启动电梯到达公共楼层，其它按健无效。注：访客离开需先至访客接待处交还访客卡后，才可真正离开区域。4.4.2.3.4 电梯自运行模式特殊情况下，系统管理员可通过手动方式将智能卡梯控状态切换到电梯自动运行状态。另外系统可实现与消防信号的联动，即启动消防信号后，电梯将自动不受智能卡层控系统控制，以确保电梯在紧急情况下的紧急使用。4.4.2.4系统功能
29、内部用户及临时来访人员均通过刷卡方式开放电梯相应的权限选层按键,用户的权限写于卡内。有权限者方可启动电梯，并仅可启用经过授权之楼层按键，到达相应楼层，反之无效。弹性、灵活的楼层管制，可指定进、出各个楼层的人员及有效时间。可结合智能卡功能、无进出人数的限制。系统与电梯采用无源干节点连接，两者完全隔离，不会互相影响。可选配密码键盘功能，可实现授权人员遗忘带卡时输密码开启按键。可以实现楼层进出时段及假日进出权限管制，提供楼层持续开放不管制时段设置。可以实现黑名单管理及报警功能，防止卡片遗失被非法人员拾到后非法使用。监控管理客户端图8考勤管理系统拓扑结构图4.4.3.3系统功能数据采集、处理提取考勤机
30、或门禁控制主机中的刷卡原始数据存入数据库中，根据设置班次等参数对电厂人员的数据进行系统处理，给出完整的上下班记录。根据此人员的上下班类型自动判断是否迟到、早退或旷工。数据存储考勤机将自动记录并存储考勤人员的日期、时间、卡号等相关信息。参数设置参数设定包括工作班次设置、公众假日设置、员工班次安排、调整休息日员工请假、类别维护等。数据维护系统可提供原始考勤数据，便于查询和修改。当考勤员工需要补办事假、病假等手续时，由操作人员手动改更数据，给出正常的考勤报表。权限管理多级权限管制，如需领导与普通工作人员的浏览权限进行区分，可灵活的各4.4.4.2拓扑结构iVMS-8800综合管理平台可对在线巡查系统
31、进行信息的获取、处理、转发、记录，从而实现了对在线巡查系统的功能性集成。客户端能及时收到在线巡查系统的相关信息，并可对收到信息进行查询。系统可通过报警服务器对在线巡查系统设置报警联动预案，与巡查系统产生相应的联动措施，实现智能化管理。图9.在线巡查系统拓扑结构图4.4.4.3系统功能门禁系统中所有的读卡器均可兼作为巡查人员的巡检读卡器，还可根据需要在重要部位增设专门的巡查读卡器，当保安人员巡逻至该点时，读卡即表示已到该巡检点，系统实时将所有刷卡记录上传到监控中心。A在控制中心显示该次巡查所应经历的线路，时间，人员，并可以记录发生事件的时间和地点。如果有未按时，按点进行巡查的，系统将进行记录，并
32、在控制中心作出报警标志。系统具有电子地图显示功能，能实时显示、记录查询巡查情况及巡查员所到地区的情况。A可多班次、多线路、多方向的交叉管理，记录清楚、准确无误。方便管理人员对消费数据进行整理、统计、分析、打印，并可根据需要导出消费统计报表；可根据客户需求进行系统整合及二次开发；系统配置需考虑经济合理的运营成本。4.4.5.2拓扑结构在员工餐厅、便利店、休闲区等消费场所，设置消费终端机，消费点数量可视需要（综合考虑人数等因素）进行调整。系统采用非接触式IC卡作为人员消费识别介质，结合不同场所的消费机具,配合系统管理软件，实现各项消费管理功能。电厂内部工作人员配发感应卡，员工到各场所的消费均需通过
33、刷卡完成，所有消费记录全部存储在系统工作站中。各种不同类型的人员，卡片印刷或者吊带或者卡套可采用不同的颜色或者标记以示区别。消费系统可通过多种通讯接口与电厂的其他信息平台进行通讯和交互。如人员信息获取、在线消费、商户管理、财务对账等。a）非定值：直接输入金额消费b）定值：每个餐段消费设定的消费值c）固定编号：就是使用点菜消费的模式d）时段限次：限制一个时段消费的次数。可实现消费扣款、发放补助、充值、退款、报表统计等功能。挂/卧式消费机、触摸屏式消费机均可正常显示员工姓名、工号、金额（余额、本次消费金额）。具有灵活的消费方式，如零售方式、定价方式、定额方式，计次方式。支持大金额消费（可灵活设定）
34、并提供大金额消费报表。A可限制消费金额,保护持卡人的利益。可进行智能设置和项目价格定制，设定单项最高消费额（单日和单次）。系统具有重复刷卡间隔时间功能。具有月初或者月底多种补贴方式，补贴发放后可随时领用。提供PoS充值、软件充值、批量转帐充值等充值方式。操作员可随时于消费系统中心查询本机的营业总额和人次。提供消费结算与对帐功能：a）每日打印帐务确认单，当日结帐单并且进行确认；b）每日核帐，确保帐务余额和实际现金一致；c）提供结算功能，可日结、周结、月解，保证借贷平衡；d）要求帐务和现金分开管理，并由独立第三人定期核查；e）每日进行商户对帐，并且产生商户对帐确认单；f）预留与财务系统的接口。报
35、表查询：a）提供不同条件查询营业收入报表、消费记录报表、操作记录报表、人员信息报表、硬件信息报表、系统日志报表、补贴查询。b）提供明细报表和统计报表、现金报表。c）导出EXCEL文件。4.4.6.3系统功能人员通道系统具有以下功能：经授权人员才能通过，未经授权人员闯入时会发出声光报警；常开、常闭模式灵活选择，可双向通行，也可根据人流量情况设定门翼开、关速度，提高设备工作效率；防尾随跟踪控制技术，严格防止非授权人员通行；防夹功能，在门翼复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作，同时发出声光报警；防冲功能，在没有接收到开门信号时，门翼自动锁死，最大承受120Nm的冲击力；具备自
36、检测、自诊断、自动报警功能；声、光报警功能，含非法闯入报警，防夹报警，防尾随报警；远程控制管理功能；可联网运行，也可脱机运行；LED通行方向指示，显示通行状态；断电时，门翼处于自由状态，人员可自由通行，防止恐慌；具有自动复位功能，开门后，在规定的时间内未通行时，系统将自动取消用户的本次通行的权限，并可设定通行时间。4.4.7访客管理系统访客管理系统主要用于访客的信息登记、操作记录与权限管理。电厂作为电力生产单位,是安全防范要求较高的场合,对于来访的人员需要经过严格的管控。访客来访，需要对访客信息做登记处理，为访客指定接待人员、授予访客门禁点/电梯/出入口的通行权限、对访客在来访期间所做的操作进
37、行记录，并提供访客预约、访客自助服务等功能。主要是为了对来访访客的信息做统一的管理，以便后期做统计或查询操作。1）访客可以通过电厂的网站进行预先登记（来访人资料、手机号码；被访人姓名、工作单位或楼层房间号），当预约经被访人确认通过，系统会发送一密码到来访人手机，来访人到访客一体机输入密码再扫描证件，系统确认信息合法后将分配好的“权限组”授予卡片，并发卡。2）访客通过电话直接与被访人预约，被访人通过该预约只需登陆访客网站填写来访人信息（手机号码必填）确认，系统会发送一密码到来访人手机，来访人到访客一体机输入密码再扫描证件，信息合法系统将分配好的“权限组”授予卡片，并发卡。3）没有提前预约的访客需
38、先到前台进行信息登记。由前台人员联系被访人，经被访人确认，前台人员通过扫描终端对到访人员所持身份证件进行登记，信息合法将分配好的“权限组”授予卡片，交予来访人。4.4.7.4访客流程来访人员进入前台必须办理临时访客卡，访客管理系统可实现人工登记发卡,也可通过访客机进行自动发卡，访客机主要针对预约访客，加快访客办卡流程。访客通过网络或电话形式，对来访进行预约，访客管理系统对预约访客通过手机短信、电子邮件等方式远程发送访客密码，在访客机上输入访密码可直接获取访问卡。访客管理系统支持提前预约模式，并在数据库内登记，按时间排序安排访问时间；受访者可以查询受访记录，调整访客顺序和访问时间。访客访客机一般
39、设置在一楼大厅，具体位置可随实际管理情况灵活调整。访客管理系统流程图如下所示：被访者姓名、进出时间等；系统能记录发生的报警事件信息，报警事件信息包括：访客卡到期未回收、卡片过期、访客黑名单等；支持访客在访客机登记时拍照发卡功能。4.4.8原有门禁系统接入系统之间要集成，信息交换是前提。一般实现的方式有，通过API方式，通过SDK方式，通过串行通讯方式，通过开关联动方式等等。原有一卡通可以通过提供APl（编程接口），SDK（软件开发包）或者，开放的串行通行协议与平台系统进行对接。海康威视平台系统通过以上这些方式,与原有一卡通厂商研发人员配合，进行研发评审与二次开发，可实现系统间的集成。45入侵报
40、警系统由于不少的火电厂都建在郊外和一些较偏僻的地方，厂内的设备非常昂贵,并且变电设施带有交流高压，如遇不法分子盗窃或破坏，将造成严重的经济损失以及造成人员伤亡。为此火电厂安防防护非常重要，为彻底消除这种现象，避免财产遭破坏，需要进行隔离阻拦，以免造成人身意外伤害。iVMS-88OO入侵报警系统采用集中控制的管理方式，设备可以直接接入动力环境报警主机，通过动环报警主机可以对各个防区进行分别管理，同时可以实现与视频监控、灯光等实现报警联动。4.5.1系统架构入侵报警系统通常由前端设备（包括探测器和紧急报警装置）、传输设备、中心控制设备部分构成：前端探测部分由各种探测器组成（图中只列出部分前端设备）
41、它是报警系统的触觉部分，感知现场的温度、湿度、气味、能量等各种物理量的变化，并将令采用开放式的体系结构，支持多种系统平台接入，亦即实现跨平台操作。令提供包括存储介质、接口设备及连接链路的冗余支持。令向网络客户端和应用服务器提供高效可靠的数据存储服务时，同时对应用系统的运行效率和网络的速度不会产生明显的影响。3) IPSAN存储网络传统的存储网络多采用光纤通道(FC,FibberChannel)的方式，整个系统包括每个服务器端的光纤通道卡，光纤线，光纤通道交换机等，每片光纤通道卡、以及每个光纤通道交换机端口的价格是普通千兆以太网的10至20倍以上，加上光纤的铺设在中国大部分地区的铺设不普及，整
42、个系统的建设费用非常昂贵。IPSAN是近些年来新兴的网络存储技术，它希望用TCP/IP以太网替代光纤通道网络。IPSAN的好处在于：使用以太网络，保护了用户现有的投资；以太网系统造价低；以太网是成熟的技术，具有良好的兼容性；以太网络可以扩展到远端，便于系统的做远程的容灾备份；以太网上现有的软件也可以直接使用，例如IPSAN可以直接加上IPSeC软件，以达到存储网络加密的目的；千兆以太网络的广泛使用，也使得IPSAN的性能得到提高。总之，采用IPSAN存储网络，可以达到好兼容性和最高的性能价格比。iSCSI协议是IPSAN中最为流行的协议，是IP存储的典型代表。利用IPSAN技术构建监控架构如下
43、图：6.3.5存储配置3.1.1.1 普通存储部分存储配置1)需求容量计算需要考虑前端监控路数、单路视频图像码流、录像时间、录像保存时间。视频图像存储空间计算公式：单个通道24小时存储的存储容量(GB)=【视频码流大小(Mb)X60秒X60分X24小时义存储天数/81/1024。以一路视频图像在7天、15天、30天所需要的占用空间估算如下:存储天数视频规格7天15天30天1920*1080(HD1080P),8Mb码流(最佳图像效果)591126625321280*720(HD720P),4Mb码流(最佳图像效果)2966331266720*576(D1),2Mb码流(最佳图像效果)14831
44、76331)可用容量计算 磁盘容量损失:标称2TB的硬盘由于进制关系，其实际可用容量为2000/1.024/1.024/1.024=1862GBo 格式化损失：如果一个裸硬盘空间要被某个文件系统识别并且存储该文件系统的数据，则需要被该文件系统进行格式化，而这个过程有一定的空间损失。(可以理解为毛坯房的装修，装修都会占用一定的空间，不同的装修风格占用的空间也不同)。CVR格式化损失通常为3%-5%,我们一般以5%计算。 RAID和热备盘损失：RAID的主要特点是多硬盘冗余、并行工作，比起单盘模式性能高、可靠性强。RAID5中有1片盘的逻辑容量用于存储校验数据，热备盘用来做故障替换， 支持视频场景
45、智能分析报警图片上墙； 支持穿越警戒面检测、进入区域检测、离开区域检测、区域入侵检测； 支持徘徊检测、物品遗留检测、物品拿取检测、停车检测、人员聚集、快速移动检测； 支持智能报警触发录像、定时录像、及其他方式报警录像； 支持视频场景突变报警；对于摄像机移动，遮挡等造成短时间内视频场景信息发生大范围的变化时产生报警。10）录像与存储 支持定时录像、移动侦测录像； 支持录像的预录与延时； 支持冗余录像； 支持录像文件的锁定与解锁； 支持硬盘盘组管理； 支持NVR、CVR、NAS、IP-SAN等网络集中存储方式。11）网络功能 内置千兆交换机，具备多个千兆网口，用于网络视频的实时预览、解码上墙及网络
46、集中存储等； 支持TCP/IP协议簇，支持RTSP、TCP、UDP、RTPPPPOE、DHCP、DNS、DDNS、SADP等协议； 支持单播和组播； 支持网络扩展信号量报警输入输出控制； 支持远程控制模拟、数字视频的切换上墙； 支持远程获取和配置参数，支持远程导出和导入参数； 支持远程获取系统运行状态、系统日志； 支持远程重启、恢复默认设置、升级等日常维护。12）其他 支持本地报警输入输出控制、支持串行接口扩展信号量控制； 支持本地的大路数云台控制；主要用于对显示效果要求不高的场合，包括：一般的视频画面监控场合，如金融单位监控中心，商场、车站、小区的监视中心等。优点：具有颜色鲜艳、高亮度、高对比度、高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射等缺点：拼缝大，做拼接墙时整体颜色亮度一至性比较难统一，调试难度大。尺寸：超窄边拼接屏,4
