    地下车库顶板行车专项方案.doc

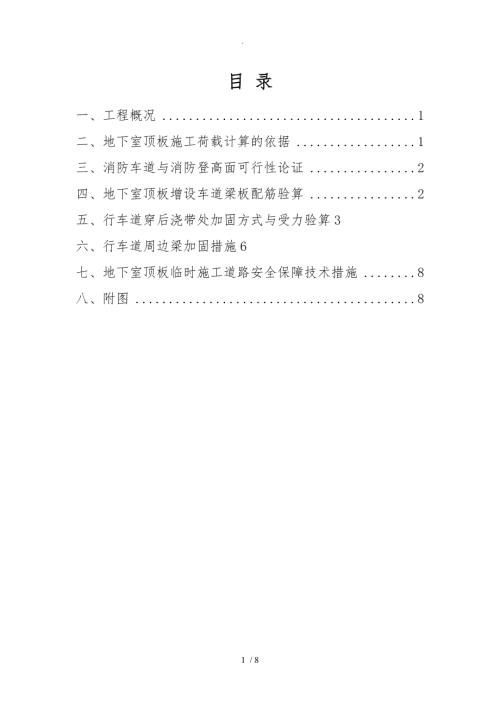

    1、 .目 录一、工程概况1二、地下室顶板施工荷载计算的依据1三、消防车道与消防登高面可行性论证2四、地下室顶板增设车道梁板配筋验算2五、行车道穿后浇带处加固方式与受力验算3六、行车道周边梁加固措施6七、地下室顶板临时施工道路安全保障技术措施8八、附图87 / 8一、工程概况建设单位:景明置业勘察单位:山川有色勘察设计设计单位:华汇工程设计集团股份监理单位:市建筑工程监理 施工单位:舜江建设集团建设地点:本工程位于市越城区,东北方向为西站,北临绍线,西北方向为福全镇。项目占地面积85385,建筑总面积274487。地上建筑面积213462,地下建筑面积61025;其中人防区11002m2,非人防区

    2、49501m2.本工程共设21个单体二、地下室顶板施工荷载计算的依据1、建筑结构荷载规(GB50009-2012)2、混凝土结构设计规(GB50010-2010)3、混凝土结构工程施工质量验收规(GB50204-2002)2011年版4、建筑施工安全检查标准(JGJ59-2011)5、混凝土结构工程施工规(GB50666-2011)6、建设工程安全生产管理条例7、本工程的设计图纸、岩土工程勘察报告8、其他有关的规、规程、与参考资料文献资料9、给出的加固处理意见三、消防车道与消防登高面可行性论证由于施工原因,现需在混凝土强度达到100%的地下室顶板上行驶混凝土车(50t)以与在消防登高面上停滞作

    3、业。由于混凝土车行走与停滞作业时对板会产生冲击作用,所以考虑砼车作业时为最不利情况。以消防通道与消防登高面作为混凝土车作业平台,当砼车作业时,砼车由6处车胎支撑,由每处车胎分散集中荷载,后双轮4处车胎受到100的力,考虑到砼车作业时的动力作用,取动力系数为1.3,那么每处车胎对板的荷载为10085.46.51.3=29.6KN/m2,由图纸上显示,对于消防通道的设计荷载为35,故混凝土车可在消防通道与消防登高面上安全作业。车辆作业时楼面板不可避免产生裂缝,故混凝土车作业时必须停在消防通道与消防登高面上,且支腿车胎点尽量在柱或主梁之上,混凝土车运送混凝土需逐一上板,以减小对板的破坏。为了进一步加

    4、强安全措施,应在楼面板上表面说明消防通道行驶路线围,车辆需在围行驶,在作业面上方说明主梁和柱的位置,以便混凝土泵车支点的选择。四、地下室顶板增设车道梁板配筋验算4.1、地下室顶板受力验算4.1.1、地下室顶板概况地下室顶板标高为-1.500,板厚250mm;混凝土强度等级C30。4.1.2、泵车荷载分析取混凝土泵车最不利荷载为计算值,混凝土车总重50t,即500kn。混凝土车作业时由4处车胎支撑,每处车胎与地面的接触面积为0.5m2 ,则地下室顶板活荷载为5000.542=100KN/ m2;考虑到作业时的动力作用,取动力系数为1.3,最不利活荷载为1.3100=130KN/ m24.1.3、

    5、板抗弯验算板自重均布荷载:25KN/m30.2=5KN/m2总均布荷载:130+5=135 KN/m2根据建筑结构静力计算手册ly/lx=2.2/4=0.55,查表得最大弯矩系数为0.0801MMax()=0.08011352.2252.3kN.m另有h0 = 200-25 = 175mm,则则每米板带配筋 1007/2.2 =458mm2/m,因施工图中地下室顶板行车道配筋为 12200附加12200,即实际每米板带配筋436+236=672mm2/m458 mm2/m,故设计顶板配筋可满足要求。4.1.4、顶板抗冲切验算V=0.7ftmh0=0.71.52720175/1000=499.8

    6、KNN=400KN故顶板抗冲切验算可满足要求。4.2、行车道梁受力验算4.2.1、取行车道上300700梁进行验算,300700单跨梁长5.4m,梁配筋222+522,箍筋为8100,混凝土强度C30,保护层厚度为25mm,钢筋为HRB3354.2.2、混凝土泵车对梁荷载分析取混凝土车总重50t,根据建筑结构荷载规(GB50009-2012)P197页对轮压荷载的分析,前轴重为10吨,后轴重为220吨,4组后轮压作用尺寸均为0.2m0.6m,左右两组轮的中心距离为1.8米,每组后轮承受重量为10吨。考虑泵车行车过程中的动力作业,取动力系数1.3,则泵车对梁的集中荷载为1.3109.8=127.

    7、4N,梁自重为250.7=17.5kn/m,4.2.3、梁抗剪验算V=109.9knh0=700-25=675mm,fc=16.7N/mm2VU=0.251.016.7350670=979.0kn V=109.9kn(截面满足要求)4.2.4、梁抗弯验算M=98.9h0=700-25=675mm,fc=16.7N/mm2梁上部配筋为222,AS=760mm2(满足要求)五、行车道穿后浇带处加固方式与受力验算5.1、加固方式由于整个地下室设置了多条纵横向后浇带,因此各车辆运输必须横跨后浇带。为了最大程度的对后浇带钢筋进行保护,防止后浇带区域梁板开裂,现进行如下加固方式(详见附图)。 1、在行车道

    8、与后浇带相遇时,在穿过后浇带处的梁两端均设置102mm5mm钢管立柱,立柱顶部与梁接触位置,垫15厚200mm200mm板,来防止梁端受力过大而产生裂缝。 2、在行车道与后浇带相遇的板底位置,后浇带两侧搭设直径48*3钢管,纵向间距0.6米,横向间距0.6米,如以下图所示。后浇带板底加固图5.2、受力验算假设以50T运输车经过后浇带位置,所有荷载都传递到下部的2根钢管上,则每根钢管受力N=509.8/2=245KN1025钢管fy=235N/mm2,fd=205N/mm2,A=15.24cm2,i=3.43cm,H=3.7m钢管计算长度L=3.7-0.7-0.1=2.9m=L/i=290/3.

    9、43=84.55查钢结构轴心受压构件稳定系数表,=0.757则=N/A=245103/0.75715.24102=170N/mm2 fd=205N/mm2满足要求六、行车道周边梁加固措施为确保顶板梁的结构安全,对于行车道单向板主次梁跨中,十字交叉梁节点处进行钢管支撑加固措施。加固方式如以下图所示:七、地下室顶板临时施工道路安全保障技术措施1、在地库上的临时出入口与转弯处,悬挂限重、行驶路线标识。 2、大型运输车辆如混凝土搅拌车、钢筋运输车需地磅过磅。确认驶入地库上临时道路的每辆总重量控制在50吨以。必要时,驳运超重材料再行驶。 3、在混凝土浇捣时,运输车辆较多,现场配设调度一人,确保地库顶板上的道路,只能停一辆混凝土运输车。划分混凝土泵车停放区域,每个泵车支撑脚下设置枕木。 4、每天做好车辆进入与地库顶板观测记录。 5、以下几种情况,车辆严禁行驶。 (1)地库顶板砼强度未达到100%。 (2)临时道路两侧未设置行走路线。 (3)超过规定重量的大型运输车辆。(4)严禁车辆在后浇带上停滞作业。6、加强对观测地库顶板的变形观测,如沉降、裂缝等。八、附图图1:地下室顶板行车路线图 舜江建设集团2016年6月THANKS !致力为企业和个人提供合同协议,策划案计划书,学习课件等等打造全网一站式需求欢迎您的下载,资料仅供参考
