1、地基钎探布点插件及其使用方法摘要：该软件实现了地基钎探点位布置以及点位的编号的功能，从而使工程技术人员将布点、编号的动作重复上百遍的枯燥工作中解放出来。这一软件的使用大大提高了制作点位布置图的工作效率，节约了工程技术人员的宝贵时间并降低了劳动强度。关键字：地基、钎探、软件龙潭全民健身体育活动中心工程基坑面积大约为2500平方米，该工程地基钎探需要按照1.5米的间距布置梅花型钎探点位，整个工程共需布置大约3000个点，并对这些点一一编号。如果人工对每个点布置点位并编号，这个工作的绝大部分时间将会是用在在每一个点上插入文本框并输入编号数字上，并且如果中间一个编号输入错误，其后的所有编号都需要重新输

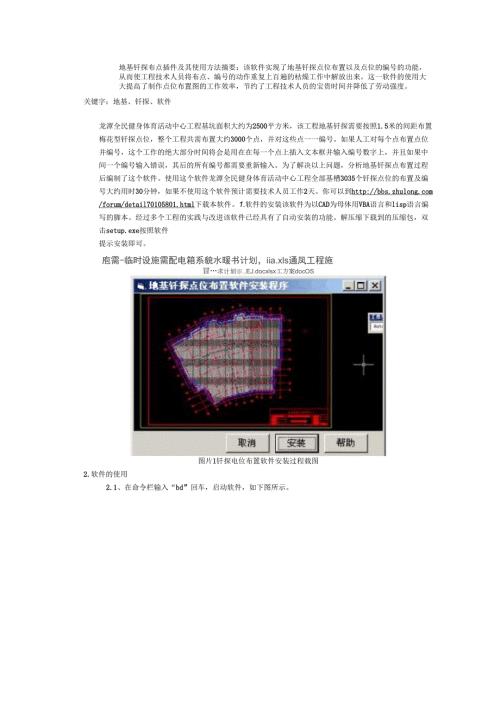

2、入。为了解决以上问题，分析地基钎探点布置过程后编制了这个软件。使用这个软件龙潭全民健身体育活动中心工程全部基槽3035个钎探点位的布置及编号大约用时30分钟，如果不使用这个软件预计需要技术人员工作2天。你可以到提示安装即可。庖需-临时设施需配电箱系貌水暖书计划，iia.xls通凤工程施冒求计划审EJ.docxlsx工方案docOS图片1钎探电位布置软件安装过程载图2.软件的使用2.1、在命令栏输入“bd”回车，启动软件，如下图所示。图2软件启动后画面载图2.2、各选项含义：前缀：设置编号时使用的前缀；后缀：设置编号时使用的后缀；起始编号：设置编号的起始值；此软件单次编号的上限是每次10万个点，
3、在所需编号的点位较多（一次编号超过10万个点）时可采用前缀、起始编号相组合的方式解决。点距：设置梅花桩点距，1500为图形以毫米为单位绘制，布点点距为1.5米,如图形为以其他单位绘制的点距项换算后输入相应值；一条龙选项：选中后所布点位编号为一条龙布置，不选时所布点位成扫描折线型布置；横排选项：选中时所布点第一行编号为从左到右依次增大，不选时为从下到上依次增大。正方型布置选项：点选此选项，所布置的点位将不再以梅花形布置而以正方形方式排列。2.3、选择布点区域点击“选择布点区域”，程序回到CAD界面，通过单击两点将需要布点的区域全部框在方框内，且回到软件界面。如图3所示为选择布点区域时的载图，图中
4、轴线网内区域为布点区域，选择布点区域时要将这个轴线网全部框在白色橡皮筋线框内，图4选择布点区域并布点后载图2.4、布点单击“布点”前要将点位的布置方式设置好，即：点距、一条龙选项、横排选项和方形布置选项，点位布置到图面上的同时各点位的编号先后顺序已经确定后期无法更改。点击“布点“后，如图4,软件所生成的点布满刚才所输入的正方型，有一些点不在基坑范围内，这些点可以直接删除。将多余点删除后敲入”bd“命令返回软件界面。2.5、选择点这个软件可以分区域，如龙潭全民健身体育活动中心工程基础底板分成了四个流水段，我们可以对这四个流水段分别进行编号，各段编号前分别冠以“A”、“B”、“C”、“D”前缀，在
5、对A段进行编号时“选择点“仅选择落在A段区域内的点位。在选择点的过程中被选中的点显示为红色，未被选中的点显示为浅绿色，同时还可以根据提示将选中的点从选择集中移除或加入其他点。完成选择后根据命令行提示输入“E”返回。2.6、编号以上各项准备工作完成后点击“编号”按钮即可完成本区域（如A段）的编号工作。再次输入“bd”命令返回布点软件，重复“选择点”和“编号”步骤完成其他区段的编号工作。图5完成后的总体效果图12571383J3091635U61一1991325145115771703I256VT3821508163417601886.200/13261452157817041830/125513
6、811507163317591885.20113271453157917051831125413801506163217581884.20213281454158$17061832125313791505TT6311757A18832.7、注意事项此软件需要autoCAD中VBA功能的支持，安装软件后启动cad时会弹出如图7所示对话框，这里要选择“启用宏”按钮。部分经过精简的cad版本（如迅驰的CAD2004精简版）不支持VBA功能，无法使用此软件。每次点击“布点”按钮所布置的点为一个相互关联的整体，只能从这个整体中删除点，不能重新加入点，在操作工程中如点已被删除不能通过复制点或重新画点的方式
7、补充，只能通过cad的后退功能恢复被删除的点，因此在删除无用点位时要谨慎，对于距离基坑较近的点位可以不编号，在打印时未被编号的点不会打印出来。图7启用宏工程应用实例及在各工程中应用的比较3.1、龙潭公园中心岛露天文化广场改造工程。龙潭公园中心岛露天文化广场改造工程建筑基础面积约800平方米，在这个工程中第一次有编制此软件的想法，在这个工程布置点位的过程软件基本都是在调试状态下运行的，完成此项目共计一千点左右用时约2天，这个工程中尽管没有节约时间和工作量，但形成了软件的雏形。3.2、龙潭全民健身体育活动中心工程。龙潭全民健身活动中心工程建筑基础面积约2500平方米，共计布置了3035个点位，用时
8、大约1小时，后经过几次修改，每次修改大约用时30分钟。尽管这个在完成这个工程时软件在功能及使用上仍不完善，但已经初步显示了利用此软件布点的优势。3.3、保定秀兰尚城工程。经过上两个工程的改进，在这个工程中软件基本按照设想的运行方式运行，点位数量已经不是影响布点速度的主要因素。同时在这个工程中修正了该软件对cad版本不兼容的一些bug,3.4、久居雅园项工程和。这个工程中给软件增加了自动安装程序，对软件界面及操作流程进行了改进，增加了软件的易用性。从这个版本开始这个软件已经可以被一般工程技术人员使用，具有了推广价值。完成这个工程用时约45分钟。图9久居雅园工程应用效果图此软件在提高工作效率上的贡
9、献4.1、绘制点位布置图及给点位编号速度快，提高了工程技术人员的工作效率。用插入文本框的方式布点编号，为每个点位编号要经过：粘贴文本框、双击文本框进入文本编辑状态、数字、点击确定按钮四个步骤，完成以上四步不少于3秒时间（不计长时间单调工作造成的效率降低），按照久居雅园基础的规模共布置9千多个点位需要7.5小时连续工作，类似数量的点位实际需要大约3天时间才能完成布置，而是用该软件后无论点位多少，基本都能在一个小时内完成。11AntgCAD2004-DKaYingl.dwg.口交件电)螺辑旧:r.L|1JSAd)格式(fi)XflH)绘图QD标往01)制ft(ft)色LJi.E.i希助I杰w您*等
10、蜓营珥y我国幽目fy等GQ，为口淬惑I会:命令:埋|29.泌3,T明.6293,0-0000鼎ci格正变I丽|对疆械丽i商螂|i讶霎图9插入文本框并输入编号4.2、图形质量高。采用手工输入的方式很难将将各行各列编号互相对齐，并保证各行各列的宽度、距离相等。由于采用该软件编号，各编号数字的坐标位置都是软件计算得出的，所以编号的各行各列绝对对齐，行列间距均匀，整体图面比较美观。4.3、编号准确修改容易。最让人恼火的事情么过于必须把让人头疼的事情再重复一遍。如果用手工输入的方式完成了对点位的编号却发现有一部分不小心一两个编号重复了怎么办，容忍这种瑕疵的存在还是重新修改编号？修改完后发现还有一两处漏掉了两个号码，怎么办？这个问题的出现并不是因为编号的人粗心，而是在这样的连续重复工作中人们更容易范把号码编重或漏掉号码的错误。采用软件编号不会出现上面所说的重号或漏好的错误，即使因为操作原因部分点位编号不正确也只需将该区域的号码删除重新编号即可。该软件的编制及使用的意义不仅仅在它使钎探布点编号更容易，更在于通过此软件的应用展现了电脑在提高工作效率上的巨大潜力。虽然电脑无法代替人脑进行创造性思维，但正是因为我们将重复而繁重的工作交给了电脑来做我们才有了更多的时间去构想。
