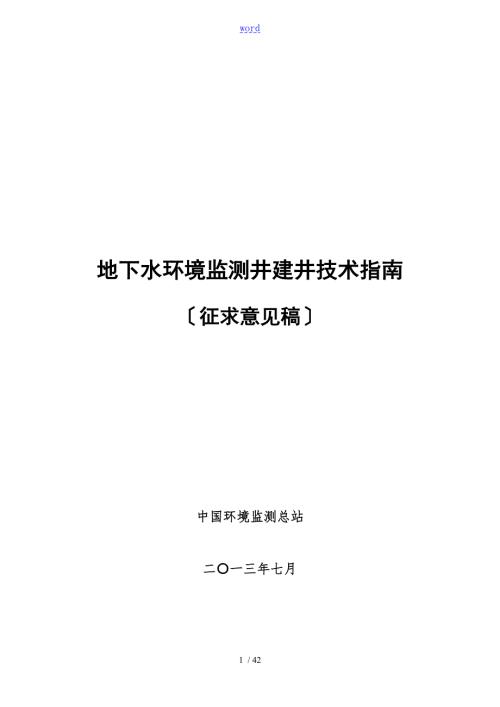

1、word地下水环境监测井建井技术指南征求意见稿中国环境监测总站二一三年七月33 / 42目 录前言11 适用围12 规性引用文件13 术语和定义14 环境监测井的设立原如此25 环境监测井的设计要求66 环境监测井施工技术要求77 环境监测井井口保护装置要求128 环境监测井验收与资料归档要求129 环境监测井维护和管理要求1210环境监测井废井要求12附录A1附录B20附录C22附录D29前 言为贯彻实施中华人民国环境保护法和中华人民国水污染防治法，落实全国地下水污染防治规划20112020年，保护地下水环境，规地下水环境监测井的建设、维护、和废止等，制定本指南。本指南规定了地下水环境监测井
2、布设方法、建设和废止等要求。本指南附录AB为资料性附录。地下水环境监测井建井技术指南1 适用围本指南规定了地下水环境监测井的建设、维护、管理和废止等有关要求。适用于饮用水水源地补给区、矿山开采区、工业污染源工业园区、工业园区外工业污染源与工业废弃场地、危险废物处置场、垃圾填埋场、石油化工生产销售区、农业污染源再生水灌溉区、规模化养殖场、高尔夫球场等区域的地下水调查和监测。2 规性引用文件GB 50021 岩土工程勘察规DZ/T 0181 水文测井工作规DZ/T 0148 水文地质钻探规程DZ/T 0133 地下水动态监测规程DZ/T 0091 岩心钻探规程HJ/T 164-2004 地下水环境
3、监测技术规CJJ 10-86 供水管井设计、施工与验收规GB 50296 供水管井技术规DD 2008-01 地下水污染地质调查评价规HJ610-2011 环境影响评价技术导如此 地下水环境3 术语和定义为准确把握地下水环境质量状况和地下水体中污染物的动态分布变化情况而设立的水质监测井。地下水环境监测井通常包含井口保护装置、井壁管、封隔止水层、滤水管、围填滤料、沉淀管和井底等组成局部。按设立目的可分为简易监测井和标准监测井；按井结构可分为单管单层监测井、单管多层监测井、巢式监测井和丛式监测井等。简易监测井是为了进展临时性调查，初步确定污染围和污染物种类所设立的临时性环境监测井。标准环境监测井是
4、为了连续、长期对有代表性的地下水点位进展水质监测所设立的长期性环境监测井。指在一个钻孔安装单根井管监测单一目标含水层的监测井。指在一个钻孔安装单根井管监测不同深度的两个与两个以上目标含水层的监测井。指在一个钻孔中安装多根不同长度井管分别监测不同深度的两个与两个以上目标含水层的监测井。指在一个监测点场地、区域附近分别钻多个不同深度的监测井，每个监测井分别监测不同深度的目标含水层。依据监测任务需要，从现有的各种地下水井中筛选出符合地下水监测要求的井作为地下水环境监测井位使用。依据一定的程序，对失去地下水监测功能的监测井进展回填封闭处理。4 环境监测井的设立原如此1环境监测井在建设、使用和废止过程中
5、的根本原如此是不会对环境造成二次污染。2监测井位置和监测层位选择应符合地下水监测工作要求。监测层位一般为浅层地下水，特殊情况下可覆盖深层目标含水层。3以饮用水源、污染源为监测重点。围绕地下水饮用水水源地和水源地补给径流围重要的污染源或潜在的污染源布设监测井。4同时兼顾背景区域和特征污染源区监测。应在地下水污染源的上游、中心、两侧与下游区分别布设监测井，以评估地下水的污染状况；5布设地下水监测井之前，应收集本地区有关资料，并做现场水文地质踏勘和周边地区调查走访。6根据围和对象不同，水源地与周边地下水宜进展分层监测，水源地的地下水的补给区、主径流带与已识别的污染区为监测重点，监测点可适当加密。污染
6、源与周边地区地下水水质的监测工作以浅层地下水为主，兼顾有水力联系的深层承压水，在实际操作时，各地可根据实际情况适度调整监测点密度，应以发现污染问题、根本摸清污染情况为原如此灵活掌握布点数量和精度。总体采用网格布点，区域布点方法，优先在污染源区域下游布点，上游、中部稀疏，地下水的补给区、主径流带与已识别的污染区为监测重点，监测点可适当加密。以开采层为监测重点，反映地下水总体水质状况，同事兼顾与地下水存在水利联系的地表水，重点监控地下水已污染区段或水质异常区段，充分考虑工业、农业、矿山、城市等活动对地下水水质的潜在影响。存在多个含水层时，应在与目标含水层存在水力联系的含水层中布设监测点。调查围小于
7、50km2时，水质监测点至少在7个/层以上，调查围为50100km2时，水质监测点至少在1020个/层以上，调查围大于100km2时，每增加25km2水质监测点应至少增加1个点/层。岩溶水地区特别是南方岩溶发育地区监测点的布设重点追踪地下暗河，以地下河系统为单元、按地下河系统径流网由主管道与支管道组成形状和规模布设采样点，原如此上主管道上不得少于3个采样点，重点支管道上不得少于2个采样点。并在与地下水有密切水力联系的地表水处，设置12个地表水监测点。在加油站储油库场址围，尽量靠近埋地油罐和加油岛附近地下水下游方向各布设1口污染源扩散监测井。每个加油站储油库共需布设至少2口污染源扩散监测井。建议
8、污染源扩散监测井距加油机、埋地油罐的距离不超过10m，且监测井应该避开地下管线与其他地下和地上构筑物。假设加油站储油库场地处于喀斯特岩溶区域：可不用建立监测井，尽量采用区域中经常使用的民井、生产井、泉水以与地下暗河的出口处作为监测点；监测点的数量不少于1个；可以加油站储油库地下水上游方向处民井、生产井、泉水以与地下暗河入口等作为背景监测点。工业园区上游10100m围，以明显不受园区污染影响的地方布设不少于1个监测点。工业园区下游在距离园区边界01000m，沿地下水流方向布设地下水监测点不少于3个。垂直于地下水流向在工业园区两侧10200m围各布设监测点1个。工业园区部监测点要求1020个/10
9、0km2，假设面积大于100km2时，每增加15km2监测点至少增加1个；工业园区监测点总数要求不少于3个。监测点的布设宜位于主要污染源附近的地下水下游处，同类型污染源布设1个监测点为宜。以浅层地下水监测为主，如浅层地下水已被污染且下游存在地下水水源地，如此在园区增加1个主开采层园区周边以饮用水开采为主的含水层段地下水的监测点。背景值监测井应布在地下水上游方向，工业污染区地理边界厂区边界外50m处布置1个监测点。工业污染区部监测井布置在可见污染源污染物堆积点、污水井、坑塘等附近13m且不低于安全距离。一般来说，同一类污染源布置一口监测井，选择规模大，防护差的污染源附近布置监测井。部监测点总数不
10、少于2个。工业污染区下游监测井布设，应分别布在地下水下游方向的工业污染区地理边界厂区边界处，如果地理边界监测井发现有污染，可按外延50m等间距逐步布设，一般不少于2个。垂直于地下水流向在污染源区两侧至少各布设1个监测点。以浅层地下水监测为主，如浅层地下水已被污染且附近存在地下水水源地，如此在工业污染区外距离下游边界约100m围增加1个主开采层工业污染区周边以饮用水开采为主的含水层段地下水的监测点。一般填埋型场地地下水监测井至少为5眼，综合处置型场地地下水监测井至少为6眼，其中后者填埋场监测井应满足危险废物填埋污染控制标准(GB18598-2001)要求。充分考虑监测井代表性，布点的科学性，并充
11、分利用现有监测井，假设不能满足数量与质量要求，需增加监测井；对填埋场四周衬层交接或折叠等易发生泄漏区，监测点应予以加密。监测点与处置场距离可根据场地水文地质单元岩土性质与类型、水文地质参数与监测方位等因素适当延长或缩减。基于处置场区域地下水水质现状监测网点与历史监测情况或基于区域地下水易污性评价分区布设监测井。对于与地下水联系严密的地表出露泉眼点处可作为场地地下水监测点位；岩溶区地下水监测点可沿与填埋场有严密联系的地下水通道布设。以浅层地下水监测为主，如浅层地下水已被污染且附近存在地下水水源地，如此在下游增加1个主开采层调查对象下游以饮用水开采为主的含水层段地下水的监测点。填埋场地下水监测井至
12、少为6眼，分别为：地下水背景监测井1眼，污染扩散监测井5眼。充分考虑监测井代表性，布点的科学性，并充分利用现有监测井，假设不能满足数量与质量要求，需增加监测井。对填埋场四周衬层交接或折叠等易发生泄漏区与污染扩散区，勘探点可予以加密。监测点与填埋场距离可根据场地水文地质单元岩土性质与类型、水文地质参数与监测方位等因素适当延长或缩减。基于填埋场区域地下水水质现状监测网点与历史监测情况布设监测井；填埋场附近如有地下水出露的泉眼点，处于地下水水流上游方向的可作为场地背景监测点，处于地下水流下游的可作为污染扩散监测点。以浅层地下水监测为主，如浅层地下水已被污染且下游存在地下水水源地，如此在下游增加1个主
13、开采层调查对象下游以饮用水开采为主的含水层段地下水的监测点。对具有一样水文地质单元的矿山的采矿区、分选区和尾矿库，在矿山中心与周边布设地下水质监控井；一般要求在调查对象所在地的补给区，即矿山影响区边界50100m处布设1眼背景监测井和矿山影响区两侧设置监测井应大于1眼含1眼，与其排泄区影响区的地下水水质监测点不得少于3个点。调查对象的开采区、分选区、尾矿库之间距离在10km，如此各区下游50100m设置一眼监测井，如三个区两两间距离少于10km，如此在矿山主体下游50100m处设置1眼监测井。对同一个矿山，其采矿区、分选区和尾矿库分别位于不同水文地质单元的，如此必须分别考虑每个区域的监测点布设
14、每个监测对象的监测井布点不少于7个。对地下水水文与水质进展监测的同时绘制矿区地下水走向图。假设监测区面积大于100km2时，每增加15km2监测井至少增加1眼。具体参考环境影响评价技术导如此 地下水环境HJ610-2011，同时根据监测情况检验布点方式的可行性，可适当做相应调整。对于与地下水联系严密的地表出露泉眼点处可作为地下水监测点位；岩溶区地下水监测点可沿与调查对象有严密联系的地下水通道布设。以浅层地下水监测为主，如浅层地下水已被污染且下游存在地下水水源地，如此在下游增加1个主开采层调查对象下游以饮用水开采为主的含水层段地下水的监测点。监测点布设可反映再生水农用区与周边地下水的环境质量状
15、况。再生水农用区以网格方式布设，平行和垂直于地下水流向的方式布设监测点，样品布点数量一般不低于7个再生水农用区上游和两侧各1个，再生水农用区与其下游不少于4个。再生水农用区面积大于100km2的，至少设置20个监测点，且面积以100 km2为起点每增加15km2，监测点数量增加1个。可充分考虑使用现有监测井、民井或泉水，不能满足监测位置和监测深度要求时，需增加新的地下水现状监测井。以浅层地下水监测为主，如浅层地下水已被污染且下游存在地下水水源地，如此在下游增加1个主开采层调查对象下游以饮用水开采为主的含水层段地下水的监测点。对于与地下水联系严密的地表出露泉眼点处可作为场地地下水监测点位；岩溶区
16、地下水监测点可沿与调查对象有严密联系的地下水通道布设。宜采用控制性布点和功能性布点相结合的布设原如此，采样点主要布设在规模化畜禽养殖场场区、周围环境敏感点和对于确定边界条件有控制意义的地点。一般每个规模化畜禽养殖场布设地下水采样监测点5个，其中养殖场上游1个，养殖场场区1个，垂直地下水流向在养殖场两侧各1个，养殖场下游1个。养殖场场区面积不小于1km2，养殖场场区地下水监测点增加为2个，养殖场下游监测点同养殖场场区边界距离应不大于300m。地下水监测点布设可反映高尔夫球场与周边地下水的环境质量状况，布点数量一般不低于6个。其中，背景监测井1眼，设在高尔夫球场地下水向上游3050m处。高尔夫球场
17、如球场本身有监测井，充分利用现有监测井，假设没有，在条件允许的条件下，在球场布设2眼监测井。在球场外布设污染扩散井2眼，分别在垂直高尔夫球场地下水走向的两侧3050m处各设1眼，在地下水流向下游影响区设置1眼。可充分考虑使用现有监测井或民井或泉水，不能满足监测位置和监测深度要求时，需增加新的地下水现状监测井，当球场附近有污染源时需增加监测井的数目，原如此上按1020%比例增加。高尔夫区域面积大于100km2时，每增加15km2水质监测点应至少增加1 个点。对于与地下水联系严密的地表出露泉眼点处可作为场地地下水监测点位；岩溶区地下水监测点可沿与调查对象有严密联系的地下水通道布设。以浅层地下水监
18、测为主，如浅层地下水已被污染且下游存在地下水水源地，如此在下游增加1个主开采层调查对象下游以饮用水开采为主的含水层段地下水的监测点。球场的河流或人工湖增设1个监测点.在浅层布点过程中假设无地下水或无法反映该处地下水的环境质量状况，在发现问题处再进展深层打井监测。5 环境监测井的设计要求1环境监测井的编码请参考地下水环境监测井编码规如此，监测井编码：xxxxxx xxxx x xxx J x xx 前六位:行政区划编码省、市、县；第七至十位：二级水文地质编码；第十一位：污染源类型编码水源地,S；垃圾填埋场，L；危险废物处置场，W；矿山开采区，K；再生水灌区，Z；高尔夫球场，G；加油站，J；重点工
19、业园区，D；工业园区外工业污染源和工业废弃场地, C；规模化养殖场，N，第十二至十四位：场地顺序码；第十五位：监测井标识，J；第十六位，监测井在调查区所处位置，“U，表示上游，“D，表示下游，“S表示两侧；第十七至十八位：监测井顺序码。2环境监测井建设应坚持一井组一设计，一井一编码，所有环境监测井统一编码的原如此。在充分搜集掌握拟建监测井地区有关资料和现场踏勘根底上，因地制宜，科学设计。3监测井设计执行审核、批准制度。4监测井设计书容主要包括：监测井编码与位置；监测井深度与监测目的层和动态要素；井、孔结构；施工设备与施工工艺；物探测井；井壁管、滤水管、滤料；止水与封孔；洗井；抽水试验方法与设备
20、井口保护与仪器安装；安全与环保措施等。监测井设计书见附录A表1。5监测井设计深度应满足监测目标。6监测井的结构类型包括单管单层、单管多层、巢式、丛式。6 环境监测井施工技术要求地下水环境监测井如无特殊要求，均为单管单层监测井，滤水管段应为与井管中线相垂直的平行间隔横切缝或使用缠丝包埋过滤器；监测层位一般为浅层地下水，特殊情况下应当覆盖目标含水层；井管径50mm/100mm，特殊情况下可依据实际需求适当放大；井管材质为井管专用PVC或不锈钢管材要求详见7.3；一般监测井井深应低于近十年历史最低水位面5m，有受DNAPL重质非水相有机物，比重大于水、与水不相溶的有机相污染风险的监测井深应在隔水层
21、底板以下0.5m但不可穿透；一般监测井滤水管长度应保证其在丰枯季节均能采集到水位面下至少1m处水样；对于丰枯季节水位面差较大5m的监测井，滤水管长度围应保持在多年平均最低水位面下至少1m处，水面上预留5m，在多年平均最高水位面上1m处，水面下预留5m；有LNAPL轻质非水相有机物，比重小于水、与水不相溶的有机相污染风险的监测井滤水管应高于丰枯季节水位面上0.5m，有DNAPL污染风险的监测井滤水管应深入隔水层0.20.3m；围填滤料为不同粒径的分级石英砂；井口应设立保护与警示装置。6.1 建井资质要求进展监测井建设施工的单位应具有环保部门认定的相关资质。6.2 建井监理要求监测井建设过程中应有
22、经过相关培训考核的环境监理人员进展现场监理，并填写现场监理表，作为成井验收的依据。6.3 建井材料要求具体计算公式和计算过程可参考附录C 地下水监测井建设要点说明。6.3.1 井管和滤水管选择适当的建井材料，防止材料之间化学和物理的相互作用以与材料与地下水的相互作用。井管径50mm/100mm，特殊情况下可依据实际需求适当调整。监测井井管选择要素包括井深、井径、建井技术，材料强度、地下水的腐蚀性、微生物的作用、化学吸附和脱除性能与材料本钱。监测井井管应由巩固、耐腐蚀、对地下水水质无污染的材料制成。在没有特殊要求的情况下，大多数地下水污染调查使用PVC管材纯PVC无其他添加成分，厚度依据不同的井
23、深为46mm或69mm较为理想。对于垃圾填埋厂、高浓度氯代有机物污染场地等特殊场地，不适用PVC管材的，应适用不锈钢316管材。井管选择参见表6-1。表6-1 不同类型井管与滤水管管材性质井管材料适应围本钱特性PVC井管有机物能造成化学侵蚀低使用安装方便、有机物可能造成化学侵蚀。不锈钢井管影响痕量金属浓度高具有较高的强度和抗腐蚀性监测井管应采用螺纹接口，不得使用任何粘接剂。滤水管段应为与井管中线相垂直的平行间隔横切缝或使用缠丝包埋过滤器。井口保护套管应为不锈钢材质。6.3.2 滤料监测井过滤材料应由经过清水或蒸汽清洗、按比例筛选、化学性质稳定、成分、尺寸均匀的球形颗粒构成。宜采用分级均匀系数在
24、1.52.0 之间石英砂作为过滤层滤料。均匀系数定义为D60/D10，D60代表60%的土壤颗粒能够通过的粒径，D10代表10%的土壤颗粒能够通过的粒径。滤料粒径大小与含水层土壤粒径有关，滤水管横切缝筛缝宽度与滤料粒径有关。如果含水层由不同粒径的土层组成，D10用最细的土层颗粒代表。具体滤料粒径、筛缝宽度与含水层土壤粒径的换算关系详见表6-2滤料粒径、筛缝宽度与含水层土壤粒径换算表表6-2滤料粒径、筛缝宽度与含水层土壤粒径换算表含水层土壤D10mm滤料粒径mm筛缝宽度mm过滤材料使用前应进展冲洗，在钻井场地存储时应确保不与污染物接触并防止外部杂质混入。6.3.3 止水材料在过滤层上下部环状间隙
25、应使用止水材料进展封隔。使用的材料为膨润土和水泥。6.4 建井施工一般要求6.4.1 监测井施工程序监测井施工程序按图6-1所示流程进展。详细施工要求可参见附录C地下水监测井建设要点说明。图6-1 监测井施工程序6.4.2 钻孔要求6.4.2.2 钻孔直径要求钻孔直径根据监测井井管而定，要保证围填滤层厚度不低于50mm。6.4.2.3 钻孔倾斜要求钻孔深度小于100m时，其顶角偏斜不得超过1，深度大于100m时，每百米顶角偏斜的递增数不得超过。6.4.3 钻进方法要求监测井的钻进方法可采用螺旋钻进、冲击钻进、清水/泥浆回转钻进、直接贯入钻井成孔等方法。钻进设备与机具进入场地前应用无磷洗涤液和纯
26、净水进展彻底清洗，并对钻进设备各接口与动力装置进展漏油检测，不得有燃油和润滑油泄漏，防止污染物带进场地。在场地存放时，防止钻具受到地面污染。采用冲洗液回转钻进成孔时，尽量使用清水钻进，禁止使用其他添加剂；孔壁不稳定时，应采用临时套管护壁。钻进用水不得使用污染水，劣质水。钻进过程中应详细记录如下资料：地层岩性、钻机类型与使用设备、钻头大小与类型、临时套管直径与长度、钻具组合、冲洗液漏失情况、地下水水位、样品号取样深度与取样日期、取样方法、取样器种类与尺寸、目测污染等。6.4.4 成井要求6.4.4.1 监测井井身结构要求一般应一径到底，中途不变径。假设是设立深层地下水监测井，需要透过隔水层，从上
27、层至下层应当由大到小，具体结构见图6-2。图6-2 深层地下水环境监测井井身结构示意图6.4.4.2 井管排列要求从地表向下井管按以下顺序排列：井壁管、滤水管、沉淀管。6.4.4.3 滤水管要求使用横切缝式滤水管时，筛缝宽度依据含水层土壤粒径决定，详见表6-2。宽度数值可依据不同厂商的规格选取与表中数值最接近的。使用缠丝包埋式滤水管时，过滤器类型应根据所监测含水层性质按表6-3选用。表6-3 监测井过滤器选择含水层性质过滤器类型基岩岩层稳定不安装过滤器岩层不稳定条缝或穿孔过滤器裂隙、溶洞有充填包网过滤器裂隙、溶洞无充填条缝或穿孔过滤器碎石土类D202mm缠丝或包网过滤器D202mm条缝过滤器砂
28、土类粗砂、中砂包网过滤器填砾细砂、粉砂贴砾或携砾过滤器6.4.4.4 井管连接要求井管之间宜采用螺纹联接，并在螺纹处加密封圈或缠绕聚四氟乙烯带密封。禁止使用有机粘合剂粘接。6.4.4.5 井管扶正器要求为使井管处于钻孔中心，井管需安装扶正器。扶正器安装间隔为10m左右，安装后不得阻碍滤料和封隔材料围填。6.4.4.6 下管前冲孔、换浆要求钻孔达到设计要求后，下入监测井管前应进展冲孔、换浆。冲孔时应将冲孔钻杆下放到孔底，用大泵量冲孔排渣，待孔岩渣排净后，将冲洗液粘度降低至1820sg/cm3。6.4.4.7 滤层安装要求如附录A 图1所示，自下而上，沉淀管外围需用直径0.61.2cm球状或扁平状
29、的粘土粒填充，滤水管与其上部井管60cm处的外围均需用滤料填实。即围填滤料的高度应由井底沉淀管向上至超出滤水管顶部60cm处。围填滤料的厚度，不应小于50mm。过滤层材料宜与清水一起采用导管下入井孔，也可用人工从井管四周缓慢均匀填入井管与井壁间的空隙处。安装时，应仔细检查过滤层的顶部的深度和核实过滤层材料用量，确定过滤层材料没有架桥，防止出现环状滤层失稳的空穴。6.4.4.8 监测井环状间隙密封要求环状间隙密封层厚度一般应大于4m。宜采用水泥、粘土进展密封。采用水泥浆封隔时，应在过滤层上方填入至少20cm厚度的粒径在0.作为缓冲层，防止水泥浆通过砾石进入到过滤器和井中。细石英砂层上至少填入60
30、cm厚的直径0.61.2cm球状或扁平状的粘土粒层。上部粘土层至地表用不掺砂的水泥填实，用以固定井管和防止地表渗漏影响监测结果。采用粘土密封时，需在半干状态下从井管周围缓缓填入。严禁使用岩屑和监测井周围的材料作为监测井回填材料。6.4.4.9 监测井洗井要求监测井完井后应与时进展洗井。洗井方法可选用气提和抽水方法进展。不得采用化学洗井方法。洗井完毕后，监测井抽出的水应清澈透明，浊度在5NTU以下为合格。并在洗井过程中认真填写“监测井洗井记录表见表6-4。表6-4 洗井记录表工程名称：井号：井址：洗井方法：日期：时间：记录人员：日期洗井方法洗井完毕时的静水位m洗井体积M3pH电导率uS/cm温度
31、浊度NTU7 环境监测井井口保护装置要求为保护监测井与井的监测仪不受人为损坏，防止地表水与污染物质进入监测井，应建设监测井井口配套保护设施。井口保护装置包括井台或井盖，警示柱，井口标识等局部。井口标识的设置详见地下水环境监测井标志技术要求。井口保护筒应使用不锈钢材质，依据不同井管直径保护筒径为240300mm；井盖中心局部应用高密度树脂材料，防止数据无线传输信号被屏蔽；井口锁头应用异型锁，防止偷盗行为；保护筒高50cm，下部应埋入水泥平台中10cm起到固定作用。警示柱直径4cm，用碳钢材质，长1m，漆成黄黑相间色，其中高出水泥平台0.5m，埋在水泥平台下0.5m。水泥平台为厚15cm，边长为5
32、0100cm的正方形水泥台，水泥台四角须磨圆，并各设置一根警示柱。在有条件的地区应建监测井井房，其建筑面积不小于6m2。并在醒目位置设立永久性标示牌。不具备建设井房的地区应安装监测井孔口保护装置。井口保护装置应巩固耐用、不易被破坏。一般应包括监测井水泥平台和保护装置，无条件设置水泥平台地区可考虑使用与地面水平的井盖式保护装置。应在水泥平台式保护装置周边1m区域设立地下水环境监测井警示牌。在水泥平台的四个角设立警示柱。对于井口保护装置为水泥平台式的环境监测井，铭牌设立于井口钢管保护套上，对于井口保护装置为井盖式的环境监测井，铭牌设立于地下水环境监测井井盖的反面。铭牌容包括：井编号、经纬度、井深、
33、建井日期、滤水管深度与长度、井顶高程、地下水水位、建井单位与联系、管理单位与联系等。8 环境监测井验收与资料归档要求监测井组竣工后，应依据设计、并按附录A表4和表5所规定的容在现场进展逐项验收。验收时，施工方应提供钻探班报表、物探测井、下管、填砾、止水、洗井等原始记录与代表性岩芯。监测井汇交资料包括设计、原始记录、成果资料、竣工报告、验收书的纸介质和电子文档。验收评分细如此详见附录B。9 环境监测井维护和管理要求对每个监测井建立根本情况表(见附录A表6)，监测井的撤销、变更情况应记入原监测井的根本情况表，新换监测井应重新建立根本情况表。应指派专人对监测井的设施进展经常性维护，设施一经损坏，必须
34、与时修复。每年测量监测井井深一次，当监测井淤积物淤没滤水管或井水深小于1m时，应与时清淤。每2年对监测井进展一次透水灵敏度试验，当向井注入灌水段1m井管容积的水量，水位复原时间超过15min时，应进展洗井；对于潜在污染较大的区域，为防止污水扩散，可考虑使用微水试验测定井效率。井口固定点标志和孔口保护帽等发生移位或损坏时，必须与时修复。10环境监测井废井要求10.1.1由于井的结构性变化，造成监测功能丧失的监测井，包括：1井结构遭到自然如洪水、地震等或人为外力如工程推倒、掩埋等因素严重破坏，不可修复。2井壁管/滤水管有严重歪斜、断裂、穿孔的情况。3井壁管/滤水管被异物堵塞，无法去除，并影响到采样
35、器具进入的情况。4井壁管/滤水管中的污垢、泥沙淤积，导致井外水力连通中断，井管水体无法更新置换的情况。5其它无法恢复或修复的井结构性变化。10.1.2由于设置不当造成地下水交叉污染的监测井如污染源中贯穿隔水层造成含水层混合污染的监测井。10.1.3经环保主管部门认定监测功能丧失的监测井如监测对象不存在、监测任务取消等情况。10.1.4对于第一、第二种情况的监测井，可直接认定需要进展废井，对于第三种情况的监测井，需要经过环保主管部门进展井功能评估不可继续使用后，才可进展废井。10.2 废井程序废井应当依照废井评估、资料收集、现场勘查、井口保护装置移除、废井灌浆回填、废井验收等程序进展。在废井前对
36、监测井进展废井评估。开始废井操作前应收集一些根本资料。包括：监测井地址、管理单位和联系方式，监测井型式与材质，井径与孔径，井深与地下水水位，滤水管长度与开孔区间，监测井结构图，地层剖面图等。执行废井操作前应进展现场踏勘，并填写现场踏勘表，并存档。1水泥平台式监测井移除警示柱、水平台、锈钢保护套管与地面上的井管等相关井体外部的保护结构。2井盖式监测井 以安全工具或方法，移除锈钢井顶盖、隐藏式人孔与保护套筒等相关井体外部的保护结构。废井过程中应填写废井监理记录表。属于第一种情况的废井，可以采用直接灌浆法进展废井。属于第二种情况的废井，必须先将井管与周围环状滤料封层完全去除，再以灌浆封天方式废井。封
37、填前应先计算井孔含扩孔体积，以估算相关水泥膨润土浆与混凝土砂浆等封填材料的用量。灌浆宜采用适当的方式，灌浆期间应便面阻塞或架桥现象出现。完成灌浆后，应于1周再次检查封填情况，如发现塌陷应立即补天，知道符合要求为止。废井完成后应将现场复原，相关废污水应妥善收集处，并填写废井完工表。废井完成后要提交环保主管机关进展废井验收。进展废井的相关技术人员与工程人员应具有环保主管部门认定的相关资质，不具备资质者不可进展废井操作。附录A标准单管单层环境监测井结构标准单管单层结构类型地下水环境监测井见图1。图1 标准单管单层地下水监测井结构表1 监测井设计书钻孔编号钻孔性质设计孔深m施工机台钻机类型泥浆泵类型施
38、工地点设计目的空压机类型钻塔类型动力机类型地 质 部 分钻 探 部 分地层年代层底深度m柱状图比例尺1：地 层岩 性岩石等级故障提示水位埋深m开孔终孔口径要求取芯要求对冲洗液要求孔深与孔斜误差要求地球物理测井要求水文观测水样要求滤水管口径、深度止水回填与固井要求抽水试验方法要求综合利用设计依据钻探方法与深度(m)钻具组合钻孔结构套管程序取芯方法规程参数泥浆性能与处理孔斜测量要求洗井方法安全要求环境要求钻压转速泵量泵压沉没比123456789101112131415161718192021222324252627282930313233 地质设计： 地质 工程监理 环境监理 批 准： 机 长：设
39、计单位： 钻探设计： 钻探 安全负责： 表2 监测井现场监理登记表监测井编号日期年 月 日地点气候状况时间主要事项记录人员第 页表3 监测井建设记录表建设日期： 监测井示意图井号：井的位置： 井口高程：地表高程：钻井方法：井孔直径：至m至m井管材料：井管联接型式：滤水管型式：直径滤水管尺寸：井盖型式：井底封型式：滤料型式：滤料粒径：滤料层：至m至m粘土封隔层： 至m至m保护管：直径洗井方法：日期日期日期说明：表4 地下水监测井施工验收记录表 项 目 名 称施 工 单 位施工负责人施工时间至孔位钻孔编号孔深m孔径mm验收单位验收日期验收项目分 值得分1孔位、孔深是否符合设计要求82孔径、孔斜是否
40、符合设计要求63岩芯采取率是否符合设计要求64岩性描述是否准确详细85管材质量是否符合设计要求86过滤器、砾料是否符合设计要求67止水、封孔是否符合设计要求88洗井与抽水试验是否符合设计要求69水样采取、化验是否符合设计要求810物探测井是否符合设计要求611班报表是否齐全准确、齐全812资料整理是否与时规813施工总结是否满足要求814施工监理质量控制是否严格6总分验收意见与评级验收方施工方监理方注：评级标准：160分以下不合格；260-75分合格；375-90分良好；490分以上优秀。表5 地下水监测井设施验收记录表项目名称钻孔编号钻孔位置施工日期验收单位验收日期序号验收项目分值得分1孔口
41、保护装置孔口防护是否完成142防护设施的选型是否符合当地情况143孔口防护是否符合设计要求144能否满足自动监测设备安装145高程测量点设置是否合理146资料整理资料是否齐全107质量控制是否满足要求128资料整理是否满足要求8总 分验收意见与评级验收方施工方监理方注：评级标准：160分以下不合格；260-75分合格；375-90分良好；490分以上优秀。表6 监测井根本情况表监测井统一编号原编号地理位置省(区/市)市 县 (区) 乡(镇) 村 方向m地理坐标经度: 纬度: 所属单位联系人流域水文地质单元地下水类型地面高程m测点高程m孔深m孔口直径mm孔底直径mm井管类型含水层埋藏深度m水位埋深m监测手段含水层地层代号含水介质类型监测容矿化度g/L水化学类型监测频率钻探施工单位钻探竣工日期年 月 日监测仪器安装日期年 月 日备注： 填表人：审核人： 填表日期： 年月日表7废井现场踏勘表一、监测井根本资1.监测井编号井址2.管理单位联系3.监测井型式平台式隐藏式/标准井简井4.监测井类别5.监测井材质PVC锈钢其他6.监测井口径50mm100mm其他7.监测井深度m是否穿透多个含水层是否8.井管长度地表下m地表下m9.滤水管长度地表下m地表下m；开孔m10.静水位深度地表下m二、废井原
