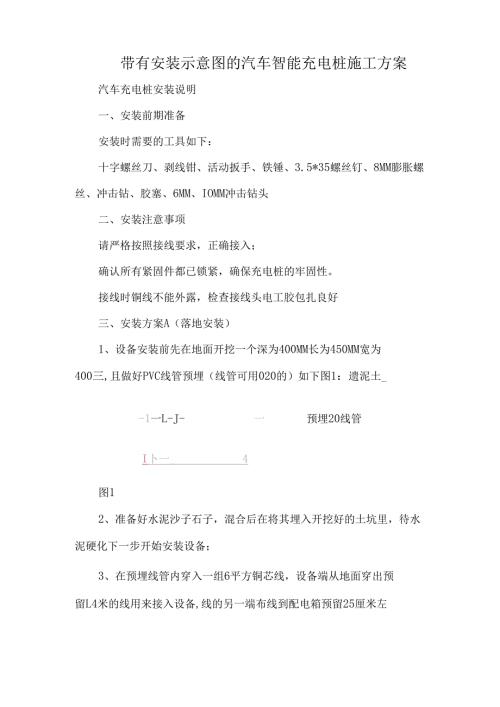

1、带有安装示意图的汽车智能充电桩施工方案汽车充电桩安装说明一、安装前期准备安装时需要的工具如下：十字螺丝刀、剥线钳、活动扳手、铁锤、3.5*35螺丝钉、8MM膨胀螺丝、冲击钻、胶塞、6MM、IOMM冲击钻头二、安装注意事项请严格按照接线要求，正确接入；确认所有紧固件都已锁紧，确保充电桩的牢固性。接线时铜线不能外露，检查接线头电工胶包扎良好三、安装方案A（落地安装）1、设备安装前先在地面开挖一个深为400MM长为450MM宽为400三,且做好PVC线管预埋（线管可用020的）如下图1：遗泥土_-1一L-J-一预埋20线管I卜一_4图12、准备好水泥沙子石子，混合后在将其埋入开挖好的土坑里，待水泥硬
2、化下一步开始安装设备；3、在预埋线管内穿入一组6平方铜芯线，设备端从地面穿出预留L4米的线用来接入设备,线的另一端布线到配电箱预留25厘米左右。（注:布线时要有三条线,分别为火线、零线、地线）图2：4、用设备支架在预浇好的水泥基上画出打固定螺丝孔位，在用IOMM的冲击钻打4个孔装上M8的膨胀螺丝。图3：图35、将预留好的电线从设备支架中间穿入，在把支架装到4个膨胀螺丝上固定。图4：6、先把充电主机与立柱贴合对准螺丝孔位，再用4个M4的机制螺丝从立柱后面锁付紧固，最后将立柱后部的安装孔用盖板锁付螺丝盖住。7、安装接线分明，严格按照充电桩机内接线图的线序要求安装,接线前需先拆下主机下端接线盖板的三
3、个螺丝来去下接线盖板进行接线；如图6接线耕T*1如图68、设备主电线从立柱上穿线孔穿出，在用20PVC波纹管接入主机进线口。如图9、零火线接入设备漏电开关的输出端，地线接到接地端口。图汽车充电桩电气连接图备注：1.接入设备火线/零线/地线用26平方铜线；2.注息设备必须接地。10、主线取电需从配电箱单相漏电开关接入(漏电开关必需大于40A),地线从地线排上连接，图9图9注：安装场地若是硬化水泥地可可免去地面开挖浇筑水泥，可直接打膨胀螺丝固定。四、安装方案B（壁挂式安装）1、壁挂附件件一件，如图103J“安阳I图92、先将壁挂附件贴在墙上在画出打孔位置，再用冲击钻配合6MM的冲击钻头钻头打孔，再将塑料胶塞锤入孔中，再用M3.5*35的木工螺丝的螺丝固定壁挂附件，最后用随机配送的M4螺丝将充电主机与壁挂附件锁付连接即可。如图10图103、最后用一条6平方的电线套上PVC管从配电箱接入充电桩主图H：
