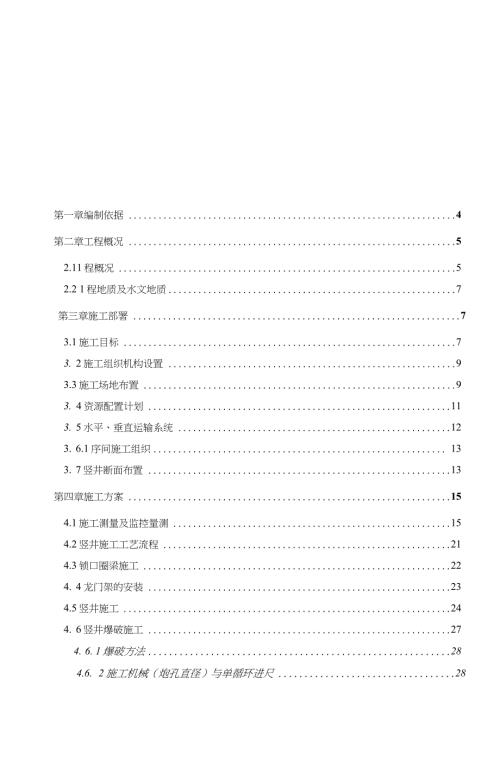

1、第一章编制依据4第二章工程概况52.11程概况52.2 1程地质及水文地质7第三章施工部署73.1施工目标73. 2施工组织机构设置93.3施工场地布置93. 4资源配置计划113. 5水平、垂直运输系统123. 6.1序间施工组织 133. 7竖井断面布置13第四章施工方案154.1施工测量及监控量测154.2竖井施工工艺流程214.3锁口圈梁施工224. 4龙门架的安装234.5竖井施工244. 6竖井爆破施工274. 6. 1爆破方法284.6. 2施工机械（炮孔直径）与单循环进尺284. 6. 3布孔方式284.6. 4竖井爆破参数28A. 6. 4装药与堵塞304. 6. 5起爆方法
2、和起爆网络设计314. 7施工降、排水324. 8供水324. 9施工供电324. 10渣土、材料运输33第五章质量控制体系及措施335.1质量管理目标 335. 2质最保证体系335. 3质量管理组织机构335. 4主要工序专项质量保证措施34第六章安全管理体系及措施376. 1安全保证体系376. 2施工现场安全技术措施406. 3竖井施工安全技术措施46第七章文明施工及环境保护措施497.1施工现场管理目标497. 2文明施工及环保体系497.3创建文明施工工地措施517.4施工现场环境保护措施527.5现况设施保护55第八章对工程风险的分析及应急预案558. 1总则558. 2应急预案
3、编制依据558. 3范围和适用性568. 4重大生产安全事故应急救援组织机构568. 5应急资源598. 6应急救援行动程序598. 7报警系统和通告程序618. 8应急处理程序628. 9保护措施程序638. 10信息发布与公众教育648. 11事故后的恢复程序648. 12培训和演练648. 13应急救援预案经费开支658. 14 奖惩668. 15其它分支预案66S.15. 1坍塌事故应急救援预案66S.15. 2爆破事故应急救援预案68S.15. 3触电事故应急救援预案708. 15. 4高处坠落事故应急救援预案708. 15. 5火灾事故应急救援预案71S.15. 6中毒事故应急救援
4、预案728. 15. 7环境污染事故应急救援预案73S.15. 8防台防汛事故应急救援预案74第一章编制依据1、深圳市轨道交通二期3号线3102标段工程施工组织设计。2、深圳市轨道交通二期3号线3102标段工程土建工程施工竖井结构设计图 纸。3、深圳市轨道交通二期3号线3102标段工程详细勘察阶段岩土工程勘察报告;4、国家、广东省及深圳市现行的技术标准和规范：(1) 地下铁道工程施工及验收规范(GB50299-1999)(2) 地下匸程防水技术规范(GB50108-2001)(3) 锚杆喷射混凝土支护技术规范(GB50086-2001)(4) 地下防水I：程施匸质最验收规范(GB50208-2
5、002)(5) 钢筋焊接及验收规程(JGJ18-2003)(6) 钢结构工程施工质量验收规范(GB50205-2001)(7) 混凝土强度检验评定标准(GBJ107-87)(8) 混凝土质量控制标准(GB50164-92)(9) 普通混凝土用砂质最标准及检验方法(JGJ52-92)仃0)普通混凝土用碎石卵石质量标准及检验方法(JGJ53-92)仃1)混凝土外加剂应用技术规范(GBJ119-88)仃2)混凝土结构I：程施I：质最验收规范(GB50204-2002)仃3) 11程测量规范(GB50026-93)仃4)建筑工程施工质量验收统一标准(GB50300-2001)仃5)地下铁道、轻轨交通工
6、程测量规范(GB50308-1999)仃6)建筑施工安全检查标准(JGJ59-99)仃7)建筑机械使用安全技术规程(JGJ33-2001)仃8)施工现场临时用电安全技术规程(JGJ46-88)仃9)建设工程施工现场供用电安全规范(GB50101-93)(20) 建筑施匸高处作业安全技术规范(JGJ80-91)(21) 深圳市地铁工程“质量验收标准”(办法)等国家、部委和深圳市颁发的其它 现行的相关规范和标准。5、我公司现有的管理水平、施工技术、机械配套能力及类似1：程的成功经验。6、公司实施贯标工作质量保证手册、职业安全健康管理手册、环境管理手册和程序文件及有关管理制度。7、现场调查资料。第二
7、章工程概况2.1工程概况本工程为深圳市轨道交通二期3号线3102标段【翠竹站田贝站盾构区间】矿山 法施工工程，工程包括内容有施工竖井、施工横通道及区间隧道的矿山法施工部分。竖 井井口付于翠竹公园入口处，位于公园一宽阔平台上，平面位置付于区间隧道的西侧（详 见【图2-1.1竖井平而位置图】）。竖井采用矩形截面形式，结构内净空5mX6m,竖井 深约28m,采用型钢格栅喷锚支护。席井锁口圈梁为C25钢筋混凝土。井身采用格栅钢架+钢筋网+喷射混凝土联合支 护及砂浆锚杆+格栅钢架+钢筋网+喷射混凝土联合支护两种形式，喷射混凝土为C20 早强混凝土，厚度为300mm和200mm。本工程工程量统计见表2-1
8、1、表2-1. 2o9图 2-1. 1竖井施匸平面布置图t1LD6 、0J/*辿电coZO1/5. OJ T1琢、 L/施工项目单位型号工程量施工项目单位工程量竖井及施工横通道施工工程量表 2-1.1第三章施工部署DC(20fMA 41300ZTt:25002SC0mtULOnL=rnHft* ：-OISWIt 4 11|t V*I土石方 开挖S m土方/石方550/2044型钢tE 16、E 25a27.8锁1梁 混凝土S mC2533钢筋 连接板tHRB335/Q235钢板1.9锁口梁 钢筋tHPB235.HRB3352. 1连婆螺栓套M22X46128喷射 混凝土3 mC20321砂浆
9、锚杆m0 22砂浆锚杆2313挂网钢筋t08 150X1508.7m0 42X3.5锚管422. 2工程地质及水文地质2. 2. 1工程地质参见右图。2. 2. 2水文地质本区间范围内无地表水系。2.2.3气象条件深圳地区降水量丰沛，地区 差异明显。暴雨的降水星约占年 降水量的43%,暴雨概率为0. 03o 多年平均年降雨量为1933. 3毫 米。竖井施工当中须注意雨水灌 入产生，制定相应应急预案。31施工目标3.1.1匸期总体筹划按照施匸准备及场地拆迁,计划从2007年7月15 口起，施匸圈梁7天.龙门架14天，竖井初支施工40天，施工横通道施工50天，右线隧洞矿山法施工工期为246,左线隧
10、洞矿山法晚于右线施工10天（约20m）,工期为232天,两线同时进行施工，总工期为361天，将于2008年7月上旬完工。翠竹站2007年6月底正式开工，工期11个月，翠竹站盾构始发时间计划为2008 年7月上旬，翠竹站盾构施工至大头岭段之间的距离左线长度：468. 69m；右线长度： 483. 69 mo先施工右线，预计右线盾构施工工期为483. 69 m/7. 5 m （每天5环）=64天,lI3Jii3971I3ea1z 十41 =w34C29需OJ mOJ c8et nK4( cnsHe8 QJe inm *H wwCUCO寸in9卜co6S凶田SS田 .7S图3-1.1翠竹站、ID贝站
11、及翠皿区间工期关系图右线盾构到达大头岭段时间为2008年8刀底。此时大头岭段矿山法施工己完成两 个月，满足盾构机通过条件。翠田区间盾构及矿山法施工计划，见图3-1.1翠竹站、m 贝站及翠田区间工期关系图。3. 1. 2质帚:目标：工程质量合格。3. 1.3安全目标：杜绝重伤以上（含重伤）伤亡事故，轻伤率控制在5%。以内。3. 1.4文明施工目标：挣创深圳市安全文明工地。3.1.5环境保护目标：噪音、粉尘不超过国家规定的三级标准，废气、废水（液）、废 弃物按行业及深圳市有关规定处理。3. 2施工组织机构设置为安全、优质、按时完成本竖井土建施工任务，我项目部成立深圳市轨道交通二期 3号线3102标
12、段工程翠竹站田贝站区间工区指挥部组织施工。工区经理、总工、副 经理及管理人员均选派有类似工程经验、懂技术会管理的专业人员。工区指挥部组织机 构图见图3-2. Io项目经理部工区经理彭志勇行政副经理：陈跃芳总工程师：张学武生产副经理：张朝明工程部：1技术部:质呈部：物设部：经营部：财务部：安保部：陈忠富陈众王传成何成锦栗红金吴盛田贺再连1111111土方施工班喷射混凝土施工班钢筋加工班运输班图3-2.1工区指挥部组织机构图3. 3施工场地布置施工现场是绿化及现状人行便道，施工占地面积约450亦。参见竖井施工平面布置 图。（1）施工圉挡及便道施匚圉档按照深圳市地铁公司统一标准进行施工。现场竖井南侧
13、主要运输道采用200mm厚C20商品混凝土硬化。（2）提升井架竖井设置1套提升龙门架，配备2套10吨电葫芦。（3）临时房屋施工现场设库房一间，门卫岗亭一个。（4）施工供水从甲方提供的供水点接驳（P 100供水管，设三通，采用（p 50供水管引至地而各生产、 生活区域，竖井内供水管为p 100o（6）施工供电施匚用电从甲方提供的电源接口引至各施工工区，为了满足施工期间意外停电的应 急需要，施工现场配备一台120kw发电机。（7）通讯设施主要管理人员配备移动电话，竖井上下、施工现场办公室等安装固定电话等通讯设 备，并配对讲机数部，供竖井上下及测量班组联络使用。竖井垂直运输时，上下联络采 用振铃、灯
14、光控制，振铃安装在龙门架操作平台上和井底操作箱处，施工无关人员禁止 擅自发动振铃信号，信息传递做到铃响灯亮。（8）临时渣土场施工场地内设临时存磧场，面积100m：、存渣量150m,可满足一天施工的需要。（9）施工排水施匸场地内沿围墙设置排水沟，排水沟截而为300X300mm （宽X高），排水沟流水 坡度为0. 3%,施工废水经沉淀处理达标后排入市政排水系统。沉淀池尺寸为1000X1000 X1500mm。（10）消防设施施工现场配备消火栓1个、121灭火器4个、铁锹、砂堆、斧头、钉耙等。（11）洗车杷I施工区域根据环境及施工要求设置宽5m的大门，在大门内侧设门卫岗亭，门口设2. 5mx5m洗车
15、槽，以便车辆外出时清洗，确保不带泥上路，不污染城市交通道路。洗车 槽旁设沉淀池，废水经沉淀处理达标后排入市政排水系统。沉淀池尺寸为600X600X lOOOmmo （排水沟沉淀池）。（12）竖井护栏竖井四周设置防护栏杆，髙1.2m,采用p 48钢管制作，管间采用扣件连接，并涂刷成红白相间的警戒色，提升盘运行段加设活动门。34资源配置计划3. 4.1机械配置施工配备机械见表3-1 o施工主要机械表表3-1机械名称规格型号指标数量（台）计划进 场时间汽车起重机25t12007. 7龙门架自制12007. 7电动葫芦STV-6lOt22007. 7空压机20m4. 2劳动力计划根据前期进场准备和施工
16、竖井的施工特点竖井开挖分为两个班组。每个班组24132 kw12007. 7挖掘机PC2001. Im/斗12007. 7挖掘机0. 5m/斗12007. 8柴油农用车2t52007. 8强排风机180ms/min22007. 7风管 1000m100m2007. 7风管800m800m2007. 8风镐G10A30J102007. 7风钻TY25(P 1022007. 7混凝土喷射机PZ-522007. 7混凝土搅拌机JZC-35012007. 7自卸卡车ZM403T20t82007. 7钢筋调直机JM112007. 7钢筋弯曲机GW4012007. 7钢筋切断机GQ1012007. 7交流
17、电焊机BX6-250-F32007. 7振捣器B-7542007. 7潜水泵3kw扬咼50m/扬 程 100m32007. 7人，其中钢筋加工班6人，混凝土喷射班6人（含运料工、拌料工、空压机司机、喷射 手等），运输班4人（含葫芦吊司机2人、信号工2人），井内作业人员8人。3.5水平、垂直运输系统3. 5. 1施工土石方计算（1）竖井施工吋，地下15. 5米深度以上为杂填土和强风化岩层，竖井护壁格栅每 步间距为0.5m, 1.0m,采用人工配合机械开挖，每口计划开挖lm步，最大日开挖量为5. 6m X 6. 6m X lm二37m。（2）地下15. 5m以下为中风化花岗岩层，采用爆破开挖，每日
18、计划进尺1.5米， 最大 H开挖量为 5. 6mX 6. 6mX 1. 5m二55m。3. 5. 2竖井运输机械根据本工程特点，竖井施工设一套组装式龙门架垂直运输系统。该龙门架设置两套 电葫芦进行垂直运输，电动葫芦安装在龙门架导梁上，导梁延纵向纸架导轨行走。根据 施工部署，出雀高峰期在隧洞洞全面开挖时，根据计算，竖井最大F1出土量约为64. 31m 5. 2运输机械提升能力验算 根据施工部署，出雀高峰时期为隧洞施工，每口出8量约为：96. 5m3/0. 75 （散 土系数）=128. 7 m。（按隧道施工考虑）提升系统的提升时间取10小时，每次装渣、 卸渣、提升所盂时间取取平均值18min,每
19、口提升次数：12小时X60分/18 minX2 个（提升盘）=80 （次”每次提升量至少为：128.7m/80次=1. 6m。, 选用两个电葫芦，为STV-6型，起重能力为10吨，配挂2个1.2X1. 2X1. 4m提升盘， 负责磴土、材料和设备的垂直运输。见电动葫芦基本参数表，表3-2。电动葫芦基本参数表表32电葫芦型号STV-6起重能力（t）10起升高度（in）36起升速度（m/min）8运行速度（m/min）15起升电机功率kw7.5X2运行电机功率kw0. 8X2钢丝绳直径nun17.5两台电葫芦同步作业时间系数取0.9,则其每天提升能力为80次X2.02 m3X0.9X0. 9=13
20、0. 9m3） 128.7m,满足施工运输需要。3. 6.工序间施工组织本工程施工工序主要为：土方开挖施工、爆破施工、取渣施工、初衬施工、水平运 土施工、垂直运土施工、材料运输。各工序作业流程见图3-6. 1施I准备测量放线定位, 布置观测点龙门架基础施工竖井圈梁 施工龙门架安 装施工提升系统 安装龙门架及提升 系统验收运行竪井施丄以每H （24小时）爆破1.5m开挖步距为例，每步边部土方开挖（爆破开挖）运出 时间为（24. 96 m3xl.5m70. 75） / （2. 02 m3x2 盘）X0. 9X lOminX 1. 1 （平均）+360 min （爆破）=480min,约8小时，钢架
21、格栅及钢筋网片安装时间为6小时，混凝土喷射时 间为3小时，钢架格栅及钢筋网片安装、混凝土喷射搭接时间为3小时，共计用时（8+6+3） -3二14小时，混凝土养护可达10小时，满足每日竖井循环施工计划要求。3. 7竖井断面布置竖井断而主要分成3个区，即行人区、管线区、渣土与材料的垂直运输区。详见 竖井平面布置图，图3-7. Io行人区设人员上下的单跑钢梯一部，钢梯上设遮雨罩。梯段在北侧，南侧为休息 平台，梯段每跑宽700mm，总宽1500mm,每梯段投影长度3000mm,钢梯相邻平台垂 直间距3m,钢梯角度约为45度。钢梯与运输区采用钢管（直径48mm）防护，钢管 间距lm,满挂加强安全网加密目
22、网隔离，保证通行人员安全。人行钢梯在井口处加 设两根工字钢梁，主要承担钢梯白身及人员材料等荷载，钢梁支撑在井口锁口梁上, 支撩长度1300mmo钢梯随竖井向下延伸安装，固定在竖井型钢格栅和横撑上，用型 钢焊接连接，主要承担钢梯的水半作用力，并辅助承担钢梯上的竖直重力。见钢梯 立面图，图3-7. 2o管线区主要有：高压风管、排水泵管、混凝土串管（下料）、通风筒、照明电缆、动力电缆、通讯电缆、供水管等。渣土与材料的垂直运输区设安全运行通道，通道尺寸2600x4400mm,安全运行通道内有两个提升盘，保证安全间距不小于lOOOmmo第四章施工方案4.1施工测量及监控童测4. 1.1施工测屋4. 1.
23、1. 1测量组织机构的设置工区设测量组，一名测量主管，二名测量工。所有测量人员持证上岗。（如图4-1.1） 活动板房材料进场，空心砖进场。图4-1.1测量组织机构图4. 1.1.2主要测量仪器设备主要测量仪器设备一览表序号仪器名称型号/规格单位r精度1全站仪SET230R台12 土 (2+2ppmd)2经纬仪TDJ2台223水准仪SDL30M台10 1mm/km5水准仪C32II台2土 3mm/km备注所有仪器均有计量检测部门检定合格证4. 1.2控制测屋4. 1. 2. 1平面控制测星1）平面加密控制导线点的布设根据竖井位置的特点，利用甲方所提供的四等精密导线网点D3020、D3021两点直
24、 接投点作为竖井的首级控制。2）测量仪器I本生产的SET230PK型全站仪（配有成套的反射棱镜、觇牌）。3）观测方法水半角观测采用方向观测法进行，每测站观测6测回：边长采用光电测距，由于 D3020、3021控制点再建筑物顶，和地面高差较大，考虑俯角影响，采用正倒镜测法， 収观测平均值。4）平而加密控制导线测屋的技术要求精密导线测量的主要技术要求表:平均边长m导线 长度 （km）每边测 距中误 差（mm）测距相 对中误 差测角 中误差（”）测回数方位 角闭 合差 （”）全长相 对闭合差相邻点 的相对 点位中 误差I级 全站仪II级全站仪3503 61/600002. 5461/350006mm
25、注：表中n为导线的角度个数；4. 1.2.2高程控制测最1）高程控制点的布设在甲方委托单位所提供的水准基点，引测到竖井影响以外的位置，路线采用附合水 准路线。2）测最仪器：观测时使用SDL30M电子精密水准仪（配套条码钢瓦尺）。3）测最方法：观测时采用两次仪器高法进行往返测最，两次仪器高差大于10cm, 往、返的测站数为偶数。4）高程控制测最的技术要求：精密水准测最的主要技术要求表:每T米高差中数 中误差mm附合水准 路线平均 长度km水准仪等 级水准尺观测次数往返较差、附合或 环线闭介差mm偶然中全中误差MW与己知点联测附合或环线平坦地山地2424SDL30M因瓦尺往返测备一次往返测各一次8
26、 VL2 Vn注：（1） n为单程的测站数；（2） L为往返测段，附合或环线的水准路线长度（km）： n为测站数。精密水准测量观测的视线长度、视距差、视线高的要求表（m）标尺类型视线长度前后视距差前后视距累 计差视线高度仪器等级视距视线长度20m以上视线长度20m以下因瓦SDL30MW60W1.0W300.50.3精密水准测量的测站观测限差（mm）基辅分划读数差基辅分划所测高差Z差上下丝读数平均值与中 丝读数之差检测间就点高差之差0.50. 73. 01.04.1. 2. 3施工控制测量成果的检查和检测为了确保施工按照设计的要求准确进彳亍，施工放线工作必须有严格的检查和检测制 度。对于施工控制
27、测量的成果，经自检和驻地监理审批，向施工监理部门提出检测申请 （申请单与成果）。由施工监理部门通知测量监理进行检测。经过测最监理检测合格后 施工单位方可按线施工。1）施匸控制测量成果的检査： 检査起始数据的正确性，避免用错数据； 变换计算方法重新计算所有数据； 依据测屋规范的要求检査原始记录。2）控制测屋成果的检测：重新组织测量人员，变换测呈仪器（等粘度或萬粘度），改变测星路线、变换测星方法对测屋成果逐一进行检测，避免漏测。3）检测精度要求按照规定的同等级精度作业要求进行，及时地提出检测成果报告。当检测成果与原 测成果互差小于2倍中误差吋，用原测成果；若大于2倍中误差或发现粗差时，由监理 会同
28、施工单位测量人员采取专项检测来处理，发现问题及时纠正。检测导线点的点位互差W10mm;检测地而高程点的高程互差W3mm：检测导线 起始边（基线边）方位角的互差W10；检测相邻高程点的高程互差W3mm：检测 导线边的边长互差W 5mm。4.1.3测量方法4.1. 3.1竖井开挖施工测量1）测量仪器C32II自动安平水准仪，5m铝合金塔尺。2）测星方法利用D3020、3021两点所投设的控制点，对竖井的平面位置进行放样，在复测合格后，开始施工锁口梁，在锁口梁完成后在锁口梁内侧墙壁上做一水平面控制高程：锁口梁的每个转角做两点，控制每棍 开挖高度。待开挖到井底时利用 钢尺悬挂配标准拉力（50N）的重
29、物，用水准仪独立观测三点，再 以这三点做检校。高程传递示意 见右图。同时做基坑的半面控制，在基坑的四个角点做控制点观测时采用盘左盘右6测回测角、测距并计算控制点坐标，以 四点连测平差后作为基坑底的控制网。利用余弦定律用悬挂钢丝來检测控制点的准确 性。具体做法：利用地面2个导线点作为基准点。在基坑里悬挂两条钢丝，在钢丝上放 置贴片（反射片），钢丝下挂上重物浸泡在水桶中，防止钢丝摆动。用全站仪观测基线 与钢幺Z的夹角，并利用贴片测仪器到钢幺纟的距离，计算出钢丝的轴心坐标。在基坑底 的控制点上架设仪器，观测两条钢丝的夹角、距离。利用余弦公式计算控制点的坐标，从而判断控制点的可靠性。观测过程见下图。4
30、 1.3. 3施工测量预警制度监测后应及时对各种监测数据进行整理分析，判断监测对象的稳定性，判断施工影 响范围、最大沉降坡度、最小曲率半径等，并及时反馈到施工中去指导施工，发现排 桩异常情况应立即做紧急处理，防上发生匸程事故。例如实测桩体的最大水半位移超过 15mm时，应采取适当措施并加密观测次数。4.1.4测量管理措施4. 1.4. 1桩点保护各控制桩点标识清楚，统一编号。设专人负责保护，每天对所有的桩点巡视一次， 一经发现被破坏，立即停止使用，并马上恢交、复测。定期对桩点进行检测，冬季、雨 期缩短检测周期。4. 1.4.2测最计算工作的要求依据正确（对原始数据要认真仔细地逐项审阅与校核）
31、方法科学（各项计算要在规定的表格中进行）；计算有序（各项计算前后有联系时，前者经校核无误后，后考方可开始）；步步校核（各项计算应由不同的人用不同的方法独立进行，结果正确后方可进行下 一步工作）；结果可靠（计算中所用的数据应与观测精度相适应，在满足精度的前提下，应及时 合理地删除多余数字，以便提高计算速度，多余数字的删除应遵循“四舍、八入、五凑 偶”的原则）。4. 1.4.3测星观测的精度要求工程门始至终保持等精度观测，观测人员、记录人员、仪器、测屋方法和测星路线 等基本保持不变。4. 1. 4. 4测量放线和验线工作的要求测量放线和验线工作在满足工程精度要求的前提下必须独立进行，严格依据测量
32、规 范进行，测量人员要积极主动，团结协作，为工程的顺利进行提供保障。4. 1.4.5测量队主要职责要保证监测工程的质最，除了需要有先进的监测仪器设备及富有经验的匸程技术人 员外，更重要的还应通过建立明确的贵任制和检査校核制度来予以保证。为确保量测数 据的真实性、可靠性和连续性,特制定以下工作制度和各项质量保证措施：1）对甲方交付的原始平面控制点和高程控制点进行复测：2）对图纸中的坐标（X, Y）和高程（Z）进行验算；3）对专业施工队测屋员的施工测屋放线的数据进行验算；4）对专业施工队测量员的放线进行复核，实行二级测量监控；5）依据甲方交付的控制点及施工现场的情况进行控制点（平而控制点和高程控制
33、 点，见附图1）加密：6）监替施工队对控制点的保护，对被破坏的控制点及时、准确地进行恢复：7）测最实行二级管理制度（现场测最与公司测量队、监理），杜绝粗差、减小误差;S）仪器的管理采用专人专用，专人保养，专人检校的方法；9）仪器设备和元器件在使用前均经严格的检校，合格后方可投入使用；10）在监测过程中，必须遵守相应的测试细则及相应的规范要求：11）量测资料均应经现场检查、室内复孩两道程序后方可上报：12）量测资料的储存、计算、管理均采用计算机系统进行；13）量测人员保持固定，保证资料的连续性；14）测量组应与监理工程师密切配合工作，及时向监理工程师报告有关情况和问题，并提供有关真实可靠的量测资料。4.1.5监控最测在施工进程中，及时进行星控监测以指导施工。从而适时调整格栅步距、锚杆、 超前小导管的间排距及长度等施工参数。监控量测的具体要求及布置在【矿山法施 工竖井施工监测方案】中已有详细叙述，这里仅作简介。竖井监控量测布置图如4-1. 1 图所示。监测项目见表4-1. Io表4-1. 1监测项目一览表0 h111.0mma师加删2mtn1.0mm35.0mm41.0mme58 150mmXI50mm，地面以下1. 3m至10. 5m每片尺 寸为0. 7
