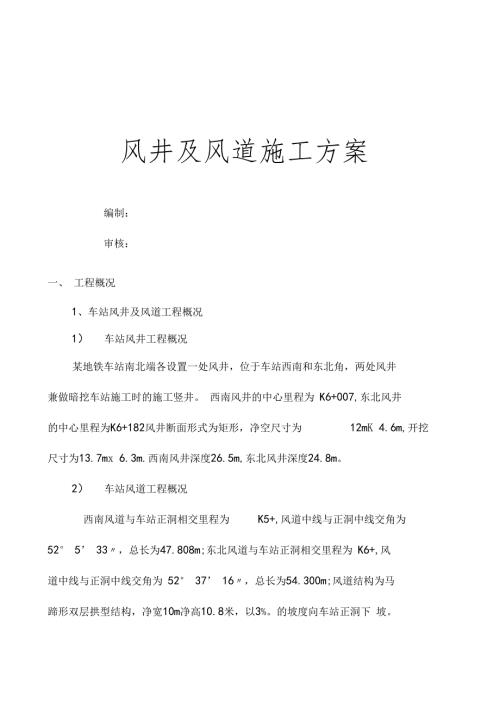

1、风井及风道施工方案编制：审核：一、 工程概况1、车站风井及风道工程概况1）车站风井工程概况某地铁车站南北端各设置一处风井，位于车站西南和东北角，两处风井 兼做暗挖车站施工时的施工竖井。 西南风井的中心里程为 K6+007,东北风井 的中心里程为K6+182风井断面形式为矩形，净空尺寸为12mK 4.6m,开挖尺寸为13.7mx 6.3m.西南风井深度26.5m,东北风井深度24.8m。2）车站风道工程概况西南风道与车站正洞相交里程为K5+,风道中线与正洞中线交角为52 5 33，总长为47.808m;东北风道与车站正洞相交里程为 K6+,风 道中线与正洞中线交角为 52 37 16，总长为54
2、300m;风道结构为马 蹄形双层拱型结构，净宽10m净高10.8米，以3%。的坡度向车站正洞下 坡。2. 主要建筑材料和工程数量1) 主要建筑材料(1) 混凝土：初期支护采用 C20早强喷射混凝土；二次衬砌采用 C30防 水混凝土，抗渗等级为S10级。(2) 钢筋：HP235 , HRB 335(3) 钢材：采用A3钢(4) 防水材料：采用膨润土防水毯、止水条、钢边橡胶止水带等。(5) 混凝土优先采用双掺技术(掺高效减水剂、加优质粉煤灰)。(6) 混凝土中最大氯离子含量为 %(7) 混凝土选用低碱性骨料；混凝土中的最大碱含量 3.0kg/m3。2) 主要工程数量(1) 某地铁车站风井主要工程
3、数量见“风井主要工程数量表”。(2) 车站西南风道靠近风井一端13.500m长的一段和东北风道靠近风井 一端16.980m长的一段的主要工程数量见“风道主要工程数量表风井主要工程数量表项目材料及规格单位数量风井段防水层防水毯6. 4mn厚M混凝土保护Cl5M二次衬砌混凝土Go混凝土，SoM钢筋HRB335/HPB235T井圈混凝土Go混凝土M模注钢筋HRB335/HPB235T水平钢格栅HRB335/HPB235T竖向联结筋HRB33 22T水平支撑I18aT钢筋网HPB23 6T喷混凝土C2o混凝土M开挖土方M施工缝止水条M风道主要工程数量表项目材料及规格单位数量暗挖风道段小导管预注浆小导管
4、32 x 3.25mm水煤气管T浆液水泥水玻璃m3开挖土方M喷混凝土Go混凝土1_;nM门钢筋网HPB235D 6T钢格栅HRB335/HPB235TAT联结钢筋HRB33 22T锁脚锚管32 x 3.25mm水煤气管T防水层防水毯6. 4mn厚M混凝土保护层05M二次衬砌混凝土Go 混凝土，SioM钢筋HRB335/HPB235T背后回填注浆钢管32 x 3.25mm水煤气管T浆液1:1水泥浆M1:1:水泥砂浆M掌子面封堵Go混凝土T变形缝钢边止水带M施工缝止水条M凿除Go混凝土M管棚AT管棚注水泥砂浆1:1:水泥砂浆M3、工程环境1)车站风井及风道工程环境(1) 风井工程环境工程地质条件风
5、井处地质情况为：自地面向下依次通过杂填土层，素填土层， fa i粉细砂土层，粉质粘土层，粉土层，粉细砂层，中粗砂层，粉质粘土层，圆砾层，粘土层，粉质粘土层，粉土层。水文地质条件风井处水文地质条件为：第一层上层滞水，水位标高38.76m;第二层潜水，水位标高31.32m;第三层承压水，水头标高23.30m; 第四层承压水，水头标高17.32m。周围环境风井周边环境为：距西南风井 5m有一处三层楼房，距东北风井4m有一处五层楼房，风井位于两广大街与崇外大街相交的繁华地段。(2) 风道工程环境风道地质条件：东北风道及西南风道的顶板均位于粉细砂层及中粗砂层中，西南风道基底落于圆砾土层上，东北风道基底落
6、于粉质粘土层中。水文地质条件：风道位于第二层潜水，水位标高 31.32m，第三层承压水，水头标咼 23.30m。周边环境条件：崇外大街与两广大街交叉口处管线众多，其中3000mrH 2700mm的电力沟，对西南风道有影响。二、施工总体安排车站西南风井和东北风井作为施工竖井，利用通风道作为施工通道，风道开挖到主体结构前，将通道加高，从加高段端墙开洞进行车 站主体结构的施工。风井及风道：风井采用明挖施工，风道采用暗挖施工。施工顺序是：先施工西南、东北两个施工竖井（风井），再施工通道（风道）。在通道进入车站处采用加高加宽开挖断面，形成方厅。再由方厅进入车站主体施工。三、车站风井施工1、风井结构型式某
7、地铁车站共有两个风井，分别为西南风井和东北风井，西南风 井深26.5m,东北风井深24.8m,井口锁口圈尺寸15mx 7.6m，锁口 圈宽1.0m,厚1.0m,低于地面0.5m,为C30钢筋混凝土结构。井身 结构净尺寸为双口 5.8mX4 .6m，初期支护350mm井壁混凝土厚 500mm 中隔壁 400mm2、车站风井开挖支护1）测量放线确定井位根据城勘院提供的基线、咼程控制点及风井的井口设计资料， 使 用全站仪测定风井井位，并请业主指定城勘院复核后开始风井施工。2）风井锁口圈施工风井口位置原地面多为沥青和混凝土， 施工采用风镐破碎，然后 采用人工开挖，由于锁口圈深1.5m,开挖时边挖边挂钢
8、筋网（钢筋网为6钢筋，网格间距150X 150mm,然后喷射C20早强速凝混凝 土，锁口圈垫层部位也采用钢筋网喷。 锁口圈开挖完毕进行混凝土结 构施工，按设计要求绑扎钢筋，在锁口梁内预埋 22钢格栅联结筋， 梅花形布置，间距1.0m,锚固长度0.8m,经监理检查合格后，浇筑 C30混凝土。混凝土厚1.0m，顶面比地面低0.5m。施工中预埋提升 架支座钢板。为防止地面水及其它杂物流入竖井，沿井口四周砌筑360mm厚砖墙,墙高0.8m,墙顶超过地面0.3m，并在墙顶安装围拦， 进行安全防护。安装围拦时，在远离存土场边缘处预留人行梯道口。 锁口梁结构见“竖井锁口梁结构断面图。1003）风井提升架安装
9、0136厚砖喷混凝结网断面图100 8锁口圈做好后，在锁口圈上安装竖井提升架，提升架由龙门架和 两个10t电动葫芦组成，具体加工制作同区间竖井龙门架。4）井身开挖支护某地铁车站西南、东北风井井身的开挖面均为矩形，开挖尺寸为13.7mx 6.3m。采用人工垂直开挖的方法进行开挖，以格栅钢架加网 喷G。混凝土联合支护，并加水平横撑。距地面 7 m范围内每环进尺 0.75 m，其余往下开挖每环进尺为 0.5 m。(1) 支护参数格栅钢架：主筋22,剖面为矩形，每榀间距0.75 m和0.5 m ;钢筋网： 6钢筋，网格为150mM 150 mm水平横撑：218a槽钢对焊，每隔一榀格栅设一道，每道两根横
10、 撑。(2) 土方开挖龙门架施工完毕后进行竖井开挖支护，开挖时采用分部开挖，开 挖步骤见“竖井施工顺序图”。说明：图中1、3、5、7、9为土体开挖，H、W、W、忸为安装钢竖井施工顺序图开挖方法从锁口圈底部往下5.5m范围内开挖每环进尺0.75 m。格栅钢架 间距0.75 m。其余部分开挖每环进尺 0.5 m，格栅钢架间距0.5 m。 每环开挖先从竖井中央部位开始，井壁四周预留0.5 m宽的预留土，待井中央渣土运出以后，再将井壁四周预留土开挖完成，清理、修整 井壁，进行隐蔽检查。挖出的渣土采用人工装吊斗、龙门架垂直提升 的方式进行运输，渣土提升出井后，存放在临时存土场内，夜间运至弃土场开挖允许偏
11、差隧道开挖部位允许偏差表部位允许偏差平面位置士 30 mm高程士 20 mm(3)初期支护钢格栅及临时支撑A、施工方法竖井井壁修整完成，经隐蔽检查合格签证后，安装格栅钢架，竖 井格栅钢架自锁口圈底开始支立，并与锁口圈竖向钢筋焊接牢固，往 下每环钢格栅均与上环钢格栅用22竖向联结筋焊牢。每榀格栅钢 架分8片在钢筋加工厂预制完成运往现场，在竖井内拼装焊接成形， 钢格栅已外扩5cm开挖尺寸也外扩5cm以保证钢筋保护层厚度。每 榀格栅钢架用锚杆定位后挂钢筋网， 焊接竖向连接钢筋。竖向连接筋 采用22钢筋，水平间距为1m内外双排布置，与格栅钢架四根主 筋焊接牢固。临时水平横撑采用 2跟18a槽钢在地面对
12、焊成箱式结 构柱，每根结构柱长5.78m，刚好支顶竖井两壁格栅钢架。钢支撑通 过电葫芦直接吊至基坑内。安装前对基坑四周的预埋件进行检查， 检 查支撑托的高程，保证左右处在同水平上，不平处可加设垫片进行调 整，钢支撑长度较竖井尺寸小3cm,以方便安装。空隙处用钢垫片塞 紧，并与端头钢板焊成一体，钢支撑安装必须保证结构的稳定性和牢固性。钢支撑安装位置见“钢支撑安装示意图”钢支撑安装示意图单位：米钢支撑沿竖向每隔一榀环向格栅钢架设一道，最低一道临时支 撑距竖井底玄1.75m。每道临时支撑由两根箱式结构组成，位置分布 在矩形竖井面长边的两个1/3位置处。最后进行C2o喷射混凝土的施 作。B、允许偏差1
13、格栅钢架允许偏差为：1、拱架矢高及弧长+200mm墙架长度士 20mm2、拱、墙架横断面尺寸（高、宽）+100mm3、钢筋格栅组装后应在同一平面内，允许偏差为：高度士 30mm 宽度士 20mm扭曲度20mm4、钢筋网加工允许偏差为：钢筋间距士 10mm钢筋搭接长士 15mm5、钢筋格栅应垂直线路中线，允许偏差为：横向士 30mm纵向 士 50mm高程士 30mm垂直度5%。；6、 每层钢筋网之间应搭接牢固，且搭接长度不应小于200mm喷射混凝土喷射混凝土采用湿喷施工工艺，分三次喷至设计厚度350mm每次间隔时间为上层混凝土终凝时间。为防止回弹物附着在未喷的围岩 面上而影响喷层与岩面的粘结力，
14、喷射自上而下进行，喷射前先平受 喷面的凹处，再将喷头按螺旋形缓慢均匀移动，力求喷出的混凝土层 面平顺光滑。四、车站风道的施工车站东北角和西南角的两条风道， 兼作施工通道，其中有一条南 北走向的电力方沟（3000mnX 2700mm將影响西南风道的施工，因此施 工该段时，采用大管棚超前支护通过。1、风道结构型式某地铁车站西南、东北风道结构形状为双层拱形结构，净宽10m, 净高10.8 m以3%。的坡度向车站正洞下坡。初期支护为钢格栅及网 喷C20混凝土联合护，支护厚度300mm拱部采用32 X 3.25 mmj、导 管（L=2.5m）预注改性水玻璃浆超前支护；二衬为 G0S0防水混凝土， 拱顶厚
15、度500mm初期支护和二次衬砌之间设柔性防水层。风道结构 详见“风道标准段结构图”。2、风道施工顺序（见风道施工工艺流程图）风道施工工艺流程图风井二次衬砌完成风井进入风道开洞施工CRD法分块施工格栅钢架加工1分段拆除临时支护铺设防水层（底板）二衬钢筋制安r底板模筑G。防水混凝土墙拱防水层铺设墙拱二衬模筑G。防水混凝土3、风道的开挖及初支施工通道(风道)采用 CRD法施工，共分6步，格栅钢架间距 0.5m,开挖进尺0.5m。竖井进入施工通道施工时，马头门处采用一 环大管棚及小导管注浆超前支护。施工通道(风道)过电力方沟段采用大管棚超前支护法施工， 其断 面开挖分步及土方开挖顺序见下图：08施工道
16、土方开挖分步施工道大管棚加固地层示意图风道开挖、支护详见图“风道 CRD法施工步序图”、“风道施工 步序纵断面示意图”。4)风道开挖支护(1) 1部开挖、初期支护采用风镐、风铲人工开挖，开挖高度 4.7m，每循环进尺0.5m, 开挖完成后，及时施作锚网喷及格栅钢架联合支护， 使1部开挖尽快 形成封闭结构，喷混凝土厚 30cm格栅钢架间距0.5m，临时仰拱厚 25cm(2) 2部开挖、初期支护1部开挖进入5m左右后，即进行2部施工，开挖高度4.08m，每|II= .-|循环进尺0.5m。(3) 3部开挖、初期支护2部开挖进入5m后，进行3部施工，开挖高度4.14m，每循环进 尺0.5m，初期支护
17、施作，同1部开挖。（4）4部开挖、初期支护1、2、3部开挖并支护成环后，间隔5m进行4部开挖支护。开挖高度4m每循环进尺0.5m，初期支护施作同2部开挖，形 成14带有中隔壁的封闭支护结构。（5）5部开挖、初期支护4部开挖进入5m后，进行5部施工，开挖高度4.14m,每循环进 尺0.5m，开挖完成，及时施作锚网喷及钢架联合支护体系，使 5部 尽早封闭，支护参数同1部。（6）6部开挖、初期支护5部开挖进入5m左右后，进行6部施工，开挖高度4.14m,每循 环进尺0.5m,初期支护施作同1部。5）过渡段施工施工通道开挖至距车站主体边 12m时，沿施工通道拱部安设超前 大管棚加固地层，管棚108,壁
18、厚5mm外插角30,间距35cm 管棚长18m管棚之间设置超前小导管注浆加固地层，注浆材料选用 改性水玻璃。开挖下部洞室抬高逐渐变化为两个洞室，上部两个洞室 斜向上变化开挖采用 CRD法施工，格栅钢架支护，格栅间距 0.5m。 此段管棚布置见“过渡段管棚示意图（剖面）”。过渡段施工时除高 度加高外，还需转变掘进方向，因此大管棚加固范围加大，具体布设 见“过渡段管棚示意图（剖面）”。过渡段管棚示意图（剖面图）/I I丁r -过渡段管棚示意图（平面）(2) 风道开挖允许偏差风道开挖部位允许偏差表部位允许偏差平面位置士 30 mm高程士 20 mm拱部超挖平均100 mm 最大150 mm边墙及仰拱
19、超挖平均100 mm 最大150 mm4、风道的防水层及二衬施工风道底板防水层由膨润土防水毯+C5细石混凝土保护层组成，拱 部及墙身由膨润土防水毯防水层组成。采用射钉铺设工艺自下而上分 段铺设。环向施工缝和纵向施工缝均采用钉止水条进行防水。施工工艺详见“防水层铺设施工方案”。风道二次衬砌采用 G0S10自防水混凝土，采取分段跳槽拆除临时 支护，分段跳槽衬砌的方法进行施工。分段长度控制在8m之内。先施作仰拱二次衬砌，再施作边墙及中隔板二衬，最后施作拱部二衬使 其封闭，完成二次衬砌。二衬钢筋在加工厂下料运至现场绑扎，商品 混凝土泵送入模灌注，插入式捣固器振捣密实。风道二衬施工步骤见 “风道衬砌施工
20、步序图”。风道二次衬砌安排自下而上施工。具体步骤如下：(1) 初期支护背后压浆及隧道初期支护拆除开挖及初期支护全环完成后，即进行隧道初期支护背后压浆。(2) 在初期支护背后压浆完成并达到设计强度后，跳槽拆除临时 格栅铺设底板部分防水层，严格按防水层施工工艺施作，首先清洗并 用砂浆找平初期支护表面，均匀铺设防水层，并留出前后及边墙连接 部分，做好防水板接头防污染及保护工作。 按6 8m环跳槽拆除隧 道内临时支撑，同时拆除段数不能大于3段。拆除过程中要加强洞室 变形监测，及时反馈观测信息。(3) 仰拱施工施工底板钢筋，为保证防水层不被破坏，在钢筋与防水层间垫设 混凝土垫层，钢筋焊接部位加设垫板，以
21、免烧坏防水板，预留接茬钢 筋；支立端模，预埋止水条。底板(仰拱)施工关键要处理好倒角模板的定位问题， 这对整个二 衬外观质量影响很大。底板与侧墙处的倒角模板采用定做厂制定型钢模板，每节板板长1.5m,制作时严格控制加工精度和加工质量。 底板与侧墙倒角模板支 立时，设纵向靠带，内顶外撑，以防止倒角模板上浮。施作部分底板混凝土，混凝土为商品混凝土，由混凝土输送管自 竖井导入工作面，振捣器振捣密实。架设临时支撑，施作底板剩余部分防水层及底板混凝土。(4) 边墙及中板施工下导边墙防水层铺设衬砌混凝土施工，相关工艺同 (2)部，更换 并架设临时支撑。拆除临时支护，中层板及以上防水板挂设，要严格按防水层施
22、工 工艺施作，防水层按幅环向挂设，并在横向每排挂钉间预留50cm宽 防水板富余量，先用砂浆找平初期支护表面，均匀挂设防水板，留出 前后及边墙连接部分，做好接头板防污染保护工作，在混凝土施工前， 要严格检查防水板及接头质量及止水带的完好性及安装到位情况。绑扎边墙钢筋，为保证钢筋绑扎时防水层不被破坏， 在钢筋与防 水层间设混凝土垫块，钢筋焊接时焊接部位增设石棉隔热板， 保证防 水板不被烧坏，预留接茬钢筋；支立下导边墙模板及中隔板底模，支 立端模，模板及支撑体系。(5) 拱部施工采用拼装式钢拱架台架结构及模板。钢拱架用118工字钢弯制而 成，分节制作，节点采用钢板夹板螺栓联接，人工拼装加固。在机械
23、厂样台上加工，并在厂内拼装调试，各项性能满足要求后，运至工地 组拼使用。模板采用可调曲面钢模板，材质采用冷轧钢板，以避免承重扭曲、 下挠变形。模板长1000mm宽500mm板肋适当加密。施作边墙及部分中层板混凝土，混凝土为商品混凝土，由送料管 自竖井导料管导入混凝土输送泵泵送入模，振动器振捣密实。(6) 架设临时支撑、拆除临时支护、施工剩余部分中层板混凝土。(7) 上导洞部分拱部防水板挂设，要严格按防水层施工工艺施作， 用砂浆找平初期支护表面，均匀挂设防水板，横向每排挂钉间预留 10cm宽防水板作为富余量，以防混凝土施工过程中混凝土对防水板 侧压力引起防水板脱落，预留出防水板连接部分，做好防污
24、染保护工 作，检查防水板及止水带的完好及安装情况后进行剩余部分拱部混凝土衬砌施工(8) 架设临时支撑，拆除临时支护，施工剩余部分防水层及混凝 土。模板及支撑拱架如图“风道二衬模板支撑加固图”及“风道二衬 模板支撑拱架图”。全环衬砌完成后，通过预埋的42注浆管向衬砌背后压水泥浆, 充填二次衬砌背后的空隙。(9) 二衬允许偏差隧道二次衬砌结构允许偏差值(mm)项目允许偏差值(mm)内墙仰拱拱部变形缝柱子预埋件预留孔洞平面位置士 10士 20士 10士 20士 20垂直度(%0 )22高程士 15+30-10直顺度5平整度1520155五、质量安全措施1、风道CRD法施工技术措施1) 风道由风井进洞
25、时，风井的初期支护随着开挖阶段逐步破除。2) I、皿部开挖前对拱顶打设小导管注浆加固， 超前小导管选用 32X、L=3m长的钢管，沿拱顶外缘布设，间距300mm外倾角为6注浆加固土体，施工工艺详见：“超前小导管注浆施工工艺”3）每部均采用人工开挖，开挖时预留核心土，循环进尺0.5m,台阶长35m4）初期支护采用网喷与格栅钢架联合支护形成。 格栅钢架分段预 制，现场栓接成封闭拱圈，用锚管定位。各部导洞在同一循环步的格 栅钢架设在同一平面内，便于连接。临时仰拱与侧壁同时喷射混凝土 形成封闭的初支整体，混凝土分两次喷射至设计厚度。5）初期支护稳定后，分段施作防水层与二次衬砌，段长8m。防水层铺设预留
26、接头，便于与下段防水层的焊接封闭。6）临时隔壁拆除时注意对已铺设防水层的预留接头的保护，做好根部拆除处理，以便铺设防水层。7）风道拱形结构二次衬砌采用型钢拱架、组合钢模，绑扎钢筋时， 预留钢筋接头，中板采用钢模板，满堂红脚手架支模。混凝土采用泵 送入模，机械振捣。8）初期支护完成后，在防水层施作前对初支进行背后注浆填充。 二次衬砌封闭成环，达到一定强度后进行二次衬砌背后注浆。2、施工技术保证措施1）每位施工技术人员对图纸进行详细的审查，熟悉施工图纸及 设计资料，发现问题及时上报，得到答复后再行施工。2）建立并严格执行技术交底复核签字制度，一般技术交底由技 术人员编制，队技术主管复核签字后，进行
27、现场交底。重要部位的技 术交底必须由经理部主管工程师和队技术主管两人共同签字后方可进行现场交底。现场交底后，交底双方必须签字认可。3）严格测量复核上报制度。测量控制网点由经理部测量队复核 测量后，上报测量监理工程师进行复测，测量监理复测无误后，报请 城勘院复测组进行复测，复测无误后方可使用。现场放样必须由经理 部测量组复核，驻地监理工程师检查后方可使用。4）严格执行隐蔽工程检查制度。工序完成后经自检、互检、质 检工程师专检合格后，填写隐蔽工程检查记录后，报请监理工程师， 经监理工程师检查签认后，再进行下道工序的施工。5）本车站风井及风道施工，针对关键工序施工前编制详细的施工方案及作业指导书，并
28、注明技术要求和质量标准，并对相关人员进 行培训。6）施工中的重难点，由经理部 TQC小组统一考虑研究，解决、 重大问题请专家组进行讨论解决。3. 原材料质量保证措施1）经竞标，商品混凝土选用北京威龙商砼有限责任公司拌制的 商品混凝土，水泥选用三河冀东水泥厂的水泥，砂选用河北涿州中砂， 碎石选用河北三河碎石。JH-2C速凝剂选用北京市丰盛砼外加剂厂 的产品。以上物资经国家有关部门验证及见证取样验证， 均为合格产 品。2）拌制混凝土使用的水，经见证取样及相关资质单位化验、实 验，为合格洁净的自来水。3）钢材选用业主指定的首钢、包钢等集团生产的钢材，每批钢材都做见证取样试验，合格后方可使用。4）任何
29、原材料进场都必须保证“三证”齐全，包括产品合格证， 抽样化验合格证和供应商资格合格证。5）原材料进场后，由专业人员保管、分类、分期、分批堆码、 保存、使用，科学合理进货，科学合理使用，根据物资特性、种类保 管和使用。4. 混凝土质量控制措施1）原材料选用有资质且经实验验证合格的材料。2）锁口圈所用的商品混凝土采用搅拌罐车运输，根据运输时间 和灌注时间来调节砼的初凝时间，以保证砼的质量。3）喷射混凝土配合比的选用，经北京市有关部门认证的我公司 工程实验室多次试验比选选定。4）喷射混凝土砂石料做每盘过称，保证搅拌时间，做到搅拌均 匀，混凝土外加剂必须做到按配比称量，与混和料搅拌均匀，坚持使 用多少
30、搅拌多少的原则。5）聘请经验丰富的喷射手，严格按规范施工，做到内部密实， 外部平整。5. 初期支护保证措施1）严格按设计进行施工进尺，竖井施工在地面以下7米进尺0.75 米一循环，7米以下至井底循环进尺为0.5米，风道进尺为0.5米。2）每一循环都做到早喷射、早封闭成环、缩短围岩暴露时间。3）开挖成型立即进行初喷和复喷，保证其厚度，使其具有加固 地层的能力。喷射混凝土按先喷射格栅钢架周围， 再喷射两格栅间岩 面顺序作业。必要时先架立格栅钢架，再挂网喷混凝土。4）为保证格栅钢架的精度，采用钢筋厂集中加工格栅的方式制 造，试拼后批量生产。5）本标段开挖及支护程序较多，格栅连接延续较复杂，架立时
31、从第一环起，严格做到垂直隧道中心线，连接准确，焊接牢固，保证 整环格栅在同一垂直中线的平面内。6）格栅钢架与围岩、格栅钢架与超前小导管、格栅钢架与格栅 钢架之间的连接做到及时牢固。6. 安全措施1）以施工负责人为责任中心，建立健全安全生产责任制、安全 教育制度、安全检查制度。建立经理部、施工队、生产班组，逐级检 查、逐级负责制度。2）竖井采用人工开挖，以免损毁地下管线。遇到地下未探明物， 及时通知经理部、监理单位和建设单位。在竖井口周围2米范围内不 得堆放重物，尤其是存土场靠近井口 2米范围内不得堆渣土。3）提升架横纵梁、立柱及其它连接杆件都经过检校、复核，并 留有一定的安全系数，提升架的栓接
32、焊接长度都经过了检校，并通 过了现场验收和北京市安全质量监督站的检查。4）安排专职人员每天对电动葫芦和提升架进行全面检查，发现问题及时上报并解决。5）提升架操作员均持证上岗，每班工作时间不得超过6小时,不得疲劳上岗操作，不能酒后操作。6）竖井爬梯预埋角钢长度不得小于 50cm斜梁与扶手的选用均预检算，缝接部位须经安检人员检查合格后方能使用。7）爬梯台阶高度25cm宽度为20cm均采用防滑钢板，爬梯外侧均设置扶手与防护栏。爬梯与吊运区实行安全网隔离。8）井上井下吊装运输，必须设置专业信号指挥，井上井下密切 配合，相互照应，统一行动，其它人员必须协同作业，听从指挥，避 免发生意外事故。9） 钉设
33、防水毯时，每位钉设施工人员间距大于1.5m，防止混凝土射钉弹出伤人。10）挂防水毯所有脚手架，垫木必须铺设平稳，没有悬空，支撑 必须牢固，经安检人员确认后方可使用。11）脚手架操作面必须满铺脚平板，木脚平板有腐朽、劈裂、大 横透节，有活动节子的均不能使用，脚平架外侧设置安全栏。12）挂防水毯时，根据防水毯的重量，安排足够的施工人员进行作业，底板以上防水毯的重量不得超过 200kg。13）二衬横板及支撑强度、刚度、稳定性必须设计检算，并且留 有一定的安全储备值，才可以付诸实施。14）二衬模板及支撑必须使用设计方案所选材料及方案， 若需调 整，调整材料及方案必须强于设计方案。15）在上层作业前，
34、施工现场领班员必须清楚了解下层是否有作业人员，在做何种作业，有交叉影响的，设置隔离防护措施16）拆除风井井壁横撑时， 气割操作人员必须且只能位于横撑同 一侧，在开始操作前，先把横撑用钢丝强平衡，悬吊于电葫芦上，避 免在操作过程中横撑非人为坠落。17）横板支撑底部必须采用木板作垫板， 不得使用砖块或其它脆 性垫块，以免引起支撑体系整体失稳。18）脚手架拆除时，拆除区域设置警戒线，且必须设置专人进行 监护，必须遵循由上而下的拆除作业顺序，后搭的先拆的原则，做到 一步一清依次进行，严禁上下同时拆除作业，拆下的材料严禁抛掷， 中途严禁换人。19）泵送混凝土，输送管道的接头应紧密可靠不漏浆，安全阀必 须
35、完好，管道的架子要牢固，输送前应试送，检修前必须卸压。20）输送泵管道出料口位置安放加固后，才可以开泵输送，更换 位置时必须停泵，严禁开泵换位。21）浇捣混凝土时，应分层对称进行，特别是风道入口处混凝土 的浇捣，应采取两边拱脚对称同时进行， 避免因不平衡受力而发生模 板变形。22）风井模板支撑架作业面上，必须铺设不窄于 50cm 的板做施 工人员立足点，木板必须结实牢固，没有探头板。23）混凝土抗压强度报告下发后， 强度满足要求拆模申请经工程 部批准后，才可以进行拆模作业， 拆模时不得留有未拆除的悬空模板。24）支撑架操作面平台不得堆放重物， 只限承载作业人和必要的 浇捣设备机具。架子工25）现场施工人员必须佩戴符合标准的安全帽进行作业，及临空作业人员必须系好安全带。
