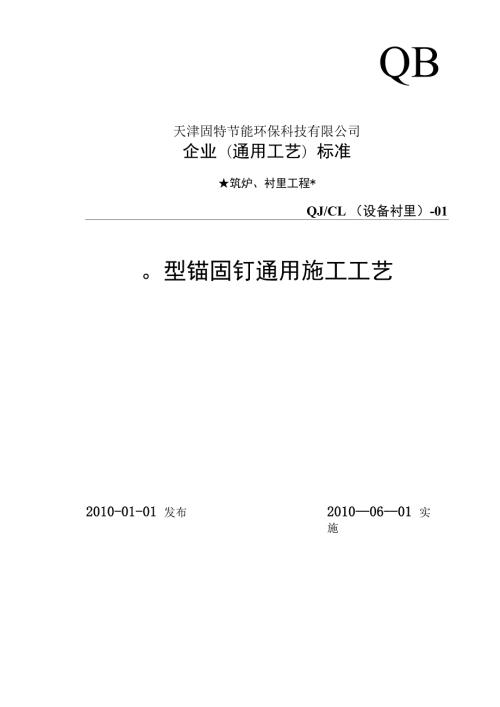

1、QB天津固特节能环保科技有限公司企业（通用工艺）标准筑炉、衬里工程*QJ/CL （设备衬里）-01。型锚固钉通用施工工艺2010-01-01 发布20100601 实施天津固特节能环保科技有限公司技术部发布。型锚固钉通用施工工艺1范围1.1适用范围本通用施工工艺适用于催化装置无龟甲网结构中。型锚固钉施工。1.2编制依据隔热耐磨混凝土衬里技术规范SH35311999石油化工施工安全技术规程SH350519992施工准备2.1主要机具电焊机、烘箱、焊条保温桶、手锤、卷尺、钢板尺、角尺、粉线等。2.2作业条件2.2.1施工前做好施工人员安全技术培训，操作人员应持证上岗。2.2.2设备本体上焊接作业结
2、束，焊接等各种检验合格。2.2.3锚固钉焊材皆需有材质合格证。2.2.4劳动保护齐全。2.2.5熟悉图纸，做好技术交底工作。2.3锚固钉焊接前必须根据施工条件进行试焊，合格后方可施焊。焊工必 须有焊工考试合格证，并在规定的设备范围内进行焊接操作。3施工工艺3.1施工工序3.2施工工艺3.2.1设备内壁及锚固钉施工前需进行除锈，等级应达到设计要求。3.2.2用粉线及钢板尺在施焊部位划出与图纸相同的锚固钉排列布置图。3.2.3锚固钉按图纸要求的方向摆好并焊接。3.2.4锚固钉焊肉长度两侧各为25mm，焊肉高6mm，（如有矛盾以施工图 为准）无裂纹、咬肉现象，锚固钉对称轴应垂直器壁，如图3.2.4。
3、3.2.5用0.5Kg手锤对锚固钉逐个敲击，应发出铿锵的金属声，每4m2抽查 一个锚固钉，锤击焊好的钉子端部，打弯90不断裂，并在其旁补焊一个。 3.2.6锚固钉遇焊缝应错开50mm以上。3.2.7锚固钉焊完后应将药皮敲打干净，发现未焊牢的应及时补焊。3.2.8锚固钉端部的塑料（橡胶）帽在衬里前都应戴好。4质量标准4.1保证项目4.1.1锚固钉、焊材品种牌号及外形必须符合设计和规范要求，并有质量证 明书。4.1.2锚固钉安装应符合设计图纸布置，焊接必须牢固，严禁有裂纹。4.1.3用0.5kg手锤对锚固钉逐个敲击，应发出铿锵的金属声，每4m2抽查 一个锚固钉，锤击焊好的端部打弯成90不断裂并在旁
4、补焊一个。4.2基本项目锚固钉焊接焊缝、外观应全部检查。合格：焊缝应饱满，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气 孔等缺陷。优良：焊缝应饱满均匀、成型美观，不得有裂纹、夹渣、焊瘤、烧穿、 弧坑和针状气孔等缺陷。4.3允许偏差项目项次项 目允许偏差（mm）检验方法1高度*2钢板尺2间距*5钢卷尺3垂直度W4角尺5应注意的质量问题5.1焊接工艺选用不当：焊接前必须明确锚固钉和器壁母材的材质，选用 适当的焊材及焊接工艺。5.2二次踩倒：焊好的锚固钉应注意成品保护，防止二次踩倒。如有踩倒 的，应在衬里前扶正，无法扶正的应在其旁边重新补焊一个。6安全注意事项6.1在禁火区施焊时，应事先通知有关部门办理动火票，并采取必要后方 准施焊。6.2在容器内施焊时应有良好的通风和排烟尘的装置。6.3电焊机、工作台及所有金属设备均应有良好的接地保护。6.4电气故障应通知电工，严禁私自排除。6.5电焊机把线应经常检查，发现破皮的应及时用胶布包好。6.6施焊时，应首先通知周围工作人员把脸躲开，以防弧光刺伤眼睛。6.7敲打熔渣时，应带护目镜，防止熔渣溅入眼内。7应记录的表格7.1隐蔽工程记录7.2保温钉安装工程质量检验评定表附加说明：1本工艺由天津固特节能环保科技有限公司技术部提出并发布。2本工艺由王怀绪起草，赵瑞林审核。3本工艺由天津固特节能环保科技有限公司负责解释。
