《园林景观手绘技法表现》教案——项目5园林景观立面图表现技法.docx

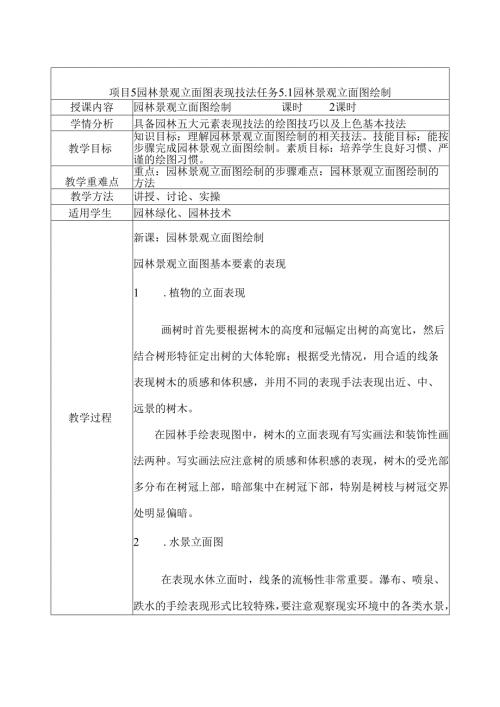

1、项目5园林景观立面图表现技法任务5.1园林景观立面图绘制授课内容园林景观立面图绘制课时2课时学情分析具备园林五大元素表现技法的绘图技巧以及上色基本技法教学目标知识目标：理解园林景观立面图绘制的相关技法。技能目标：能按步骤完成园林景观立面图绘制。素质目标：培养学生良好习惯、严谨的绘图习惯。教学重难点重点：园林景观立面图绘制的步骤难点：园林景观立面图绘制的方法教学方法讲授、讨论、实操适用学生园林绿化、园林技术教学过程新课：园林景观立面图绘制园林景观立面图基本要素的表现1 .植物的立面表现画树时首先要根据树木的高度和冠幅定出树的高宽比，然后结合树形特征定出树的大体轮廓；根据受光情况，用合适的线条表现

2、树木的质感和体积感，并用不同的表现手法表现出近、中、远景的树木。在园林手绘表现图中，树木的立面表现有写实画法和装饰性画法两种。写实画法应注意树的质感和体积感的表现，树木的受光部多分布在树冠上部，暗部集中在树冠下部，特别是树枝与树冠交界处明显偏暗。2 .水景立面图在表现水休立面时，线条的流畅性非常重要。瀑布、喷泉、跌水的手绘表现形式比较特殊，要注意观察现实环境中的各类水景，抓住其主要特点，并进行概括的手绘表现。瀑布、跌水和喷泉的水流方式不同，手绘线条应与其方向保持一致，并通过受光面的留白等手法体现出水流的体积感。3.建筑立面图建筑的立面是由建筑物的正面或侧面的投影所得的视图。建筑物的立面轮廓线用

3、粗实线表现。主要部分轮廓线用中实线，次要部分轮廓线用细实线，其余用细实线。地平线用特粗线。d藻吉：通过本节课程的学习，学生需要掌握园林景观立面图的绘图步骤作业：完成园林景观立面图手绘作品临摹1幅。教学反思项目5园林景观立面图表现技法任务5.2园林景观剖面图绘制授课内容园林景观剖面图绘制课时4课时学情分析具备园林五大元素表现技法的绘图技巧以及上色基本技法教学目标知识目标：理解园林景观剖面图绘制的相关技法。技能目标：能按步骤完成园林景观剖面图绘制。素质目标：培养学生良好习惯、严谨的绘图习惯。教学重难点重点：园林景观剖面图绘制的步骤难点：园林景观剖面图绘制的方法教学方法讲授、讨论、实操适用学生园林绿

4、化、园林技术教学过程新课：园林景观剖面图绘制园林景观剖面图绘制分两步完成，首先需要完成墨线稿，然后对墨线稿上色，完成绘制。墨线稿绘制：第一步：根据剖面图各局部尺寸，用针管笔勾出地形、水体、建筑物和景观构筑物剖面。第二步：根据各景观要素的尺寸，定出它们宽、高之间的比例关系，用铅笔按一定比例画出各景观要素的外形轮廓。第三步：绘制前景和中景植物立面，先用灵活的线条勾出植物的外轮廓。第四步：绘制背景植物立面，勾画出配景（如遮阳伞、人物、座椅等）。第五步：画面整体关系调整。刻画出各景观要素的细部，把握好局部与整体之间的关系。可利用排线表现物体明暗层次和光影关系，注意画面整体黑、白、灰的关系，加强景观的前后关系，强调出空间层次，使画面更加生动。上色：第一步：运用马克笔绘制植物的亮面，近处植物用中绿马克笔上大色。第二步：用马克笔着色，并注意色彩的冷暖关系及植物的层次表现。第三步：表现景观的材料质感。第四步：水系统着色、配景着色。五步：调整远近层次和色彩关系，并修正细节。d、结：通过本节课程的学习，学生需要掌握园林景观剖面图的绘图步骤作业：完成园林景观剖面图手绘作品临摹1幅。教学反思
