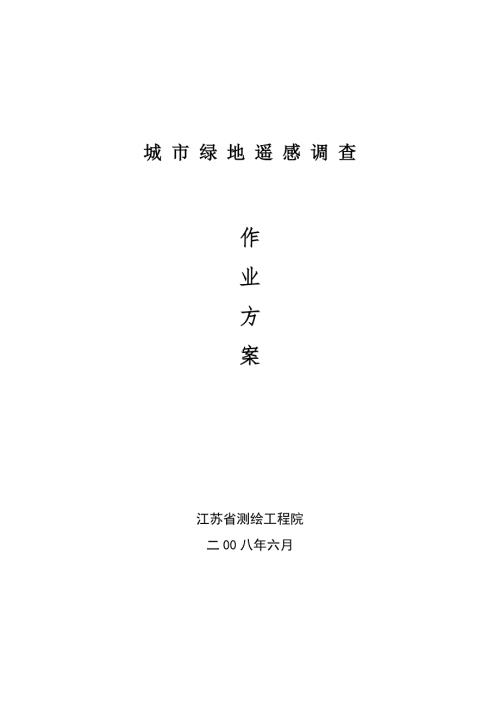

1、城 市 绿 地 遥 感 调 查作业方案江苏省测绘工程院二00八年六月目 录目 录2一、资料收集31.1、影像准备31.2、其他资料收集31.2、红线范围确定31.3、设计书撰写3二、数据获取32.1、绿地范围勾绘32.2、绿化范围勾绘42.3、绿地分类范围线确定42.4、外业调绘4三、计算处理4四、成果处理44.1、报告撰写44.2、影像图打印44.3、系统建立44.4、光盘刻制5五、作业流程6一、资料收集 项目确定以前，预先准备已有遥感影像作为讨论基础，项目确定以后全面开展资料收集工作，方便后续工作进行。1.1、影像准备收集已有DOM，作为遥感影像纠正依据；根据需要定购遥感数据并进行适当处理
2、包括纠正、镶嵌、调色、确定比例尺、成图尺寸。1.2、其他资料收集 其他资料包括各类相关图件及电子文档：如地形图、规划图、旅游图、全省图集、台帐等。1.2、红线范围确定 确定建成区范围，明确工作范围。1.3、设计书撰写 撰写设计书，提交客户确认。预计投入人力、估算工作量及所需时间、确定作业流程。二、数据获取数据获取是城市绿地遥感调查的基础工作，是形成遥感调查结果的依据，也是系统建立的数据基础，作业必须认真仔细。作业时，根据需要适当扩大作业范围，方便后期数据调整。勾绘过程注意图层、颜色、字体、字体大小的相关规定。2.1、绿地范围勾绘 获取城市绿地数据，计算绿地率。注意投影差的改正以及被遮挡绿地的
3、估算。2.2、绿化范围勾绘 获取城市绿化数据，计算绿化覆盖率。2.3、绿地分类范围线确定 确认六类绿地范围线，注意公园绿地、道路附属绿地范围线。2.4、外业调绘 外业实地调查，确定绿地变化部分以及内业不清楚地部分。三、计算处理 计算六类绿地面积构成及单位、小区、公园、道路、生产绿地、防护绿地明细的绿地率、绿化覆盖率。四、成果处理正式成果提交以前，对获得数据进行检查。包括自检、客户验收。4.1、报告撰写 撰写内容包括：项目概述、已有资料及分析利用、作业依据、主要技术要求、作业流程、分类过程介绍、调查分析、质量控制和检查以及附件附表制作。4.2、影像图打印 影像图包括遥感影像图、绿化覆盖图、公园绿地分布图、热岛效应图。4.3、系统建立 按照需要建立系统数据。4.4、光盘刻制光盘刻制包括城市绿地遥感调查报告电子文档、原始遥感影像、影像图制图文件、矢量图形文件、系统安装文件，以及客户需要的使用过的文档资料。五、作业流程基础影像为数码航片作业流程如下图： 基础影像为卫片作业流程如下图：
