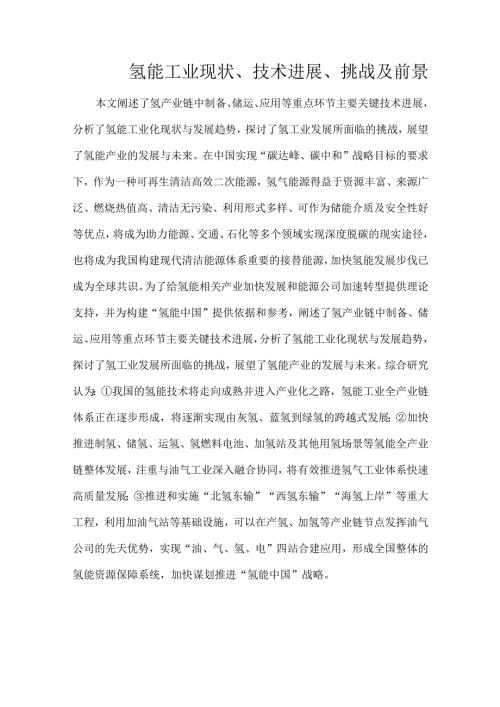

1、氢能工业现状、技术进展、挑战及前景本文阐述了氢产业链中制备、储运、应用等重点环节主要关键技术进展，分析了氢能工业化现状与发展趋势，探讨了氢工业发展所面临的挑战，展望了氢能产业的发展与未来。在中国实现“碳达峰、碳中和”战略目标的要求下，作为一种可再生清洁高效二次能源，氢气能源得益于资源丰富、来源广泛、燃烧热值高、清洁无污染、利用形式多样、可作为储能介质及安全性好等优点，将成为助力能源、交通、石化等多个领域实现深度脱碳的现实途径，也将成为我国构建现代清洁能源体系重要的接替能源，加快氢能发展步伐已成为全球共识。为了给氢能相关产业加快发展和能源公司加速转型提供理论支持，并为构建“氢能中国”提供依据和参
2、考，阐述了氢产业链中制备、储运、应用等重点环节主要关键技术进展，分析了氢能工业化现状与发展趋势，探讨了氢工业发展所面临的挑战，展望了氢能产业的发展与未来。综合研究认为：我国的氢能技术将走向成熟并进入产业化之路，氢能工业全产业链体系正在逐步形成，将逐渐实现由灰氢、蓝氢到绿氢的跨越式发展；加快推进制氢、储氢、运氢、氢燃料电池、加氢站及其他用氢场景等氢能全产业链整体发展，注重与油气工业深入融合协同，将有效推进氢气工业体系快速高质量发展；推进和实施“北氢东输”“西氢东输”“海氢上岸”等重大工程，利用加油气站等基础设施，可以在产氢、加氢等产业链节点发挥油气公司的先天优势，实现“油、气、氢、电”四站合建应
3、用，形成全国整体的氢能资源保障系统，加快谋划推进“氢能中国”战略。关键词:绿氢；氢能工业；氢制备；氢储运；氢能汽车；氢能应用;氢能中国；新能源革命近年来，全球各地极端天气频发，为了实现到21世纪末控制全球升温在2。C以内的目标，世界各国正全方位努力推动能源体系向化石能源低碳化、无碳化发展。尤其是在当前全球地缘政治复杂和局部地区爆发冲突的背景下，将重塑全球传统化石能源与新能源的生产与消费版图，传统煤炭与油气能源消费占比可能有所回升，新能源时代将提速加快到来。各国将重新认识能源安全的极端重要性，能源生产与消费的被重视程度将提升到前所未有的高度并重新布局，新能源技术革命与产业化将备受重视并进一步提速
4、发展。氢气能源（以下简称氢能）作为一种可再生的、清洁高效的二次能源，具有资源丰富、来源广泛、燃烧热值高、清洁无污染、利用形式多样、可作为储能介质及安全性好等诸多优点，是实现能源转型与碳中和的重要能源。氢能技术不断成熟，逐渐走向产业化，同时伴随着世界面对气候变化和自然灾害加剧的压力持续增大，氢能得到了世界各国的重点关注，已成为许多国家能源转型的战略选择。据国际能源署（IEA）GlobalHydrogenReview2021报告和中国氢能产业发展中长期规划（20212035年）的数据，全球年产氢气9000104t左右，其中我国氢气的年产量为3300X104t（达到工业氢气质量标准的约1200X10
5、4t）O据H2Stations对全球加氢站的统计报告，2021年全球新增加氢站142座，累计达到685座，其中亚洲保有量居第一，共有363座且集中在中日韩三国；欧洲共有228座且集中在德国、法国、英国、瑞士和荷兰。全球已经有超过20个国家或联盟发布或制定了国家氢能战略，美国很早就看好氢能在未来能源系统中所具有的得天独厚的地位和优势，积极抢占氢能产业链的市场空间和各技术环节的制高点。欧盟早期通过清洁能源立法，支持氢能发展与燃料电池。日本政府早在2017年就提出了“要领先全球,实现氢能社会”的战略,并出台了氢能源基本战略。中国在2020年将氢能纳入“十四五”规划及2035愿景，助力我国“碳达峰、碳
6、中和”战略目标（以下简称“双碳”目标）的实现。尤其是，我国幅员辽阔，具有丰富的太阳能、风能、潮汐能等可再生能源资源，已建成的可再生能源装机容量位居全球第一，在清洁低碳的氢能供给上具有很大的潜力。在今年北京成功举办的第24届冬季奥林匹克运动会（以下简称北京冬奥会）上，我国秉承绿色办奥理念，将绿色氢气作为火炬燃料，让世界看到了中国兑现减排承诺的诚意与努力EUo当前，我国已开启氢能产业顶层设计，地方政府与企业积极参与氢能布局，氢能技术链逐步齐全完善，氢能产业链也正在逐渐形成，“氢能中国”战略已悄然浮现。为了给氢能相关产业加快发展和能源公司加速转型提供理论支持，并为构建“氢能中国”提供依据和参考，阐述
7、了氢产业链中制备、储运、应用等重点环节主要关键技术进展，分析了氢能工业化现状与发展趋势，探讨了氢工业发展所面临的挑战，展望了氢能产业的发展与未来,以期加速未来全球碳中和目标的实现。1、氢能制备氢能产业链分为制氢、储氢、运氢、加氢、用氢等环节。其中，制氢技术包括化石能源制氢、电解水制氢、工业副产氢和可再生能源制氢，以下分述之。1.1、 化石能源制氢化石能源制氢是指利用煤炭、石油和天然气等化石燃料，通过化学热解或者气化生成氢气。化石能源制氢技术路线成熟，成本相对低廉，是目前氢气最主要的来源方式，但在氢气生产过程中也会产生并排放大量的二氧化碳。因此所制得的氢气产品被称为“灰氢”。借助于碳捕集与封存技
8、术（CCS）,可以有效降低该制氢方式的碳排放量，将“灰氢”转变为“蓝氢”，以实现未来能源的可持续发展。预计在未来相当长一段时间内，化石能源制氢仍然将是氢气的最主要来源方式。1.1.1、 甲烷制氢甲烷（CH4）作为天然气的主要成分，在所有碳氢化合物中具有最高的氢元素占比。因此以天然气为原料的甲烷制氢方法具有高制氢效率、最低的碳排放量、适用于大规模工业产氢等优点。甲烷制氢技术主要包括蒸汽重整法（SRM）、部分氧化法（POM）,自热重整法（MATR）、催化裂解法（MCD）。目前主要的甲烷制氢技术路线及其优缺点对比如表1所示。从表1可以看出：SRM是在750920高温和3.5MPa高压条件下，使用Ni
9、A1203催化剂，将甲烷和蒸汽催化转化为氢气和碳氧化物2,该工艺主要包括重整气或合成气的生成，水煤气变换（WGS）和气体净化等主要步骤，技术成熟；PoM是将蒸汽、氧气和甲烷转化为氢气和碳氧化物，根据与氧气或蒸汽的反应分为催化与非催化重整，在催化过程中，热量由受控燃烧提供，甲烷的热效率通常介于60%75%3;MATR是将放热的POM反应与吸热的SRM反应联用，通过反应体系自供热来增加氢气产量，降低成本4；在MCD反应中，氢气的唯一来源便是甲烷本身，无需另外引入蒸汽和氧气，不会产生碳排放量且能耗更低5。综上可知，以SRM为基础，协同发展POM、MATR和MCD,借助于高活性催化剂研发、反应装置改进
10、等方面的技术突破,体现效率与经济性的综合优势，是甲烷制氢技术发展的趋势。表1主要甲烷制氢技术路线及其优缺点对比表方法原理反应条件E要化学反应方程式优点缺点甲烷和蒸汽反SRM应得到乳气和碳辄化物高温（750920C）气体小整：CHS+HQ*CO+3H2上梵门;设备投资大高JK（3.5MPa）WGS变化：CO+H,OCO2+H2就”催化剂易失活OAl催化剂甲烷化CO3怙一CH4H2O/国化碳排放小大甲烷和蒸汽或面气反应得到锐气和碳氧化物结合SRMYmatrPOM,实现体系门供热，提产量催化过程温度：950,C气体乘整（傕化）：CH4I20,-CO+2H2广广WM快技术成熟度不如SRMIl催化过程温
11、度：气体垂整（I饰化）：CH4HiO-CO+3H伏催化剂易失活1150-1315CWGS变化：Co一耳0CO?+和,需要高纯铤，提高成本皆需高Jk和催化剂甲烷化：CO3H2-CH4H,O小一.制化碳排放放大反应温度：700CC件好依技术成熟度不足水蒸气/甲烷比：15CH4+12H2O+I40?-CO52H2然跣催化剂易失活依气/甲烷比：0.45-IK国化碳排放量大ASn直接热裂解中MCD烷产履高温（980C）常乐反应过程简单甘米4龙泊无空气、无水CH4-C+2H2:领化碳排放热然UnNl类傕化剂时为零催化剂易失活1.1.2煤制氢煤制氢主要工艺是将煤与氧气或蒸汽混合，在高温下转化为以H2和Co为
12、主的混合气，后经水煤气变换（WGS）、脱除酸气、氢气提纯等流程，获得具有高纯度的氢气产品6。煤气化制氢过程中主要发生的有效反应如下：气化(蒸汽混合)c+h2o-CO+H2(1)气化(氧气混合)C+12O2一CO(2)WGS变换CO+H2O*CO2+H2(3)在煤气化制氢的WGS变换步骤中，不仅需要催化剂具有可靠的活性和寿命，而且由于煤中含有硫元素，对催化剂的抗硫能力亦提出了额外的要求。采用Co-Mo催化剂体系的宽温耐硫变换工艺具有卓越的抗硫能力与宽适用温度范围(20055(C),目前被广泛用于煤气化制氢系统中。经WGS变换后，气体产物主要通过低能耗的低温甲醇清洗，同时实现对C02和含硫气体的脱
13、除。煤制氢技术发展已经有200余年，技术已相当成熟，是目前最经济的大规模制氢技术之一，尤其适合于诸如中国等化石能源结构分布不均、多煤炭而少油气的国家。煤炭资源的丰富储量和低成本使得煤气化制氢工艺具有更好的经济优势，其产氢成本仅为8.3-19.5元人民币(下同)kg7。但该技术所需设备投资随着煤制氢规模的扩大而上升，这一点也不容忽视；止匕外，大量C02与含硫污染物的排放也是一大困扰。为了降低能耗、提高煤制氢效率，煤超临界水气化将是煤制氢技术的关键攻关方向8。1.1.3、甲醇制氢与天然气和煤炭相比，以甲醇为代表的二次石化能源产品来源丰富且更易储输。甲醇制氢具有反应温度低、氢气易分离等显著优势，近年
14、来一直备受关注。蒸汽重整法是目前使用最为广泛的甲醇制氢技术路线9,甲醇和蒸汽在高于200环境中通过催化剂床层，其主要化学反应式如下：CH3OH+H2O-CO2+3H2(4)反应热力学和反应机理的研究结果证实，该反应是通过甲醇裂解与WGS变换两步反应完成的：甲醇裂解CH3OH-CO+2H2(5)WGS变换CO+H2O-CO2+H2(6)甲醇蒸汽重整全流程需要吸收大量的热量，必须保证外部热源平稳供热。适用于该技术的催化剂种类则较为丰富，主要有镇系、钿系、铜系等几大类型，例如CU-Zn-Al、CU-Ni-Al体系等。对于氢气产物，可以通过变压吸附法、WGS变换反应、钿膜分离技术、CO甲烷化等方式除去
15、其中的Co进行纯化。当前，甲醇制氢技术具有原料丰富且易储运、反应温度低、技术成熟、氢气产率高、分离简单等优势，已可满足氢气生产的技术需求，尤其适合于中小规模的现场制氢。但其所需原料甲醇属于二次能源产品，较之于天然气和煤炭成本较高，不具有经济优势，另外CO的充分清除也是一大挑战。未来该技术的重点将集中在催化剂与反应器的开发上。目前国内甲醇制氢技术领先的企业有四川亚联高科、天采科技等,可以实现10X104m3h的单装置制氢效率。1.1、 4、化石燃料结合CCS制氢CCS技术能够大幅度减少化石燃料使用过程中的C02排放量。将CCS技术与化石能源制氢技术相结合，可以将“灰氢”转变为“蓝氢”，在满足低成
16、本、大规模制氢需求的同时大大减少碳排放量。天然气制氢，如采用SRM路线并结合CCS技术，以日产氢气379t的SRM工厂为例，产氢成本将从2.08美元kg上升至2.27美元kg而MATR路线与CCS技术的结合，则能使得蓝氢的成本降至1.48美元kg10o在煤炭制氢领域,BUrnIiStrZ等11研究了在不同煤炭种类、不同工艺路线的情况下，煤炭制氢技术与CCS耦合前后的制氢碳排放量情况，分别为19.42-25.28kg(C02)kg(H2)和4.14-7.14kg(C02)kg(H2)o另有研究表明，结合CCS技术的煤炭制氢工艺将实现83%的温室气体减排率，而相应地制氢成本则仅上升8%12o受限于
17、CCS技术的发展现状，当前蓝氢项目极度依赖国家提供的巨额补贴，规模不大，主要由德国、英国、美国、日本等发达国家主导。在雪佛龙、BP、道达尔等众多跨国油气公司的氢能发展计划中，“蓝氢”都占有一席之地。韩国SKE&S株式会社宣布，计划到2025年成为全球最大的蓝氢供应商，实现年产蓝氢25X104t的目标。对于现阶段蓝氢的制备，应当积极开展与各类主流化石能源制氢技术相配套的CCS技术，大力开展基础研发与应用示范，促进蓝氢成本的下降。如果为化石能源制氢所产生的大量碳找到应用市场，在碳捕集封存技术的基础上对其加以利用，蓝氢的价格还将进一步降低。1.2、 电解水制氢电解水制氢是在直流电作用下将水进行分解进
18、而产生氢气和氧气的一项技术，其中阴极反应为析氢反应(HydrOgenEvolutionReaction,缩写为HER),阳极反应为析氧反应(OxygenEvolutionReaction,缩写为OER)。该技术可以采用可再生能源电力，不会产生C02和其他有毒有害物质的排放，从而获得真正意义上的“绿氢”。电解水理论转化效率高、获得的氢气纯度高，但目前在中国的氢能源结构中，电解水制氢仅占1%,主要限制因素是高成本13,其中电价占总成本的60%70%14电解水制氢技术主要分为碱性电解水、酸性质子交换膜电解水、高温固体氧化物电解水以及其他电解水技术，以下分述之。1.2.1、 碱性电解水碱性电解水(Al
19、kalineWaterElectrolysis,ALK)制氢技术已有数十年的应用经验，单槽产氢量最高可达1000Nm3hNm3是指在0摄氏度、1个标准大气压(atm)下的气体体积，IatnI=O.101325MPa,下同其工作温度介于7090C,工作压力介于l3MPa,能源效率介于59%70%15,电流密度通常小于04Acm2,制氢能耗介于4.55.5kWh16。在碱性电解槽中，由银合金组成的正、负极浸没在浓度约为30%的氢氧化钾碱性电解质中，正、负电极间被石棉(或尼龙、涤纶布等多孔材料)隔膜分隔。电解槽通电后，水分子在阴极得电子产生氢气和氢氧根离子，隔膜只允许氢氧根离子穿过，随后氢氧根离子在
20、阳极失电子被还原生成氧气。较之于其他制氢技术，碱性电解水制氢可以采用非贵金属催化剂且电解槽具有15年左右的长使用寿命，因此具有成本上的优势和竞争力。但是，该技术使用的电解质是强碱，具有腐蚀性且石棉隔膜不环保，具有一定的危害性，加之其启动速度及调节制氢速度都较慢，因而与可再生能源发电的适配性还有待于进一步提升。挪威Nel公司是碱性电解水制氢机的龙头制造商，该公司研发的A系列模块化碱性电解水制氢机，产氢量覆盖503880Nm3h,最高日产氢量超过8t,模块化的结构可以根据客户不同的应用需求提供有针对性的解决方案。始于2015年的沽源风电制氢综合利用示范项目是我国首个风电制氢工业应用项目，该项目与德
21、国的MCPhy、Encon公司进行技术合作，总投资20.3亿元，投建10MW电解水制氢系统，配合200MW风电场制氢，项目建成后，可以形成年制氢1752X104Nm3的生产能力，成为迄今我国最大的风电制氢示范项目。1.2.2、 酸性质子交换膜电解水酸性质子交换膜(PrOtemExchangeMembrane,PEM)技术近年来产业化发展迅速。其制氢原理与碱性电解水制氢原理相同，但使用固态聚合物阳离子交换膜代替石棉隔膜，通过此交换膜分隔阴阳两极并传导导电氢离子。质子交换膜内亲水相与疏水相的微相分离结构引起亲水团簇的聚集，从而形成了质子传输通道。目前，PEM单槽产氢量最高可达400Nm3h0其工作
22、温度介于5080,制氢能耗介于4.45.0kWh17o质子交换膜制氢技术无污染、运行电流密度高、转换效率高、所产氢气压力高，便于氢的传输、可以毫秒级启动，适应可再生能源发电的波动性特征，易于与可再生能源消纳相结合，是目前电解水制氢的理想方案。但是PEM需要使用含贵金属(钳、钺)的电催化剂和特殊膜材料，成本较高，使用寿命也不如碱性电解水制氢技术。质子交换膜作为PEM制氢技术的核心材料被国外企业占据主导，全球市场占有率超过90%。其中，商业化应用数量最多的是美国杜邦公司的Nafion系列全氟磺酸质子膜，Nafion211在60电导率达140mScm0美国ProtOnOnSite公司是PEM制氢机的
23、领先生产企业，该公司可量产单电堆2MW的电解槽，其业务遍及全球72个国家，已交付电解水制氢装置超过2OOo套，拥有70%的PEM电解水制氢市场占有率。我国的质子交换膜制造企业面临技术、市场、人才和资金的四大壁垒，目前山东东岳集团已研制出接近杜邦Nafion性能的产品。在PEM电解槽制造方面，阳光电源成立了氢能事业部，与中国科学院大连化学物理研究所合作，于2021年4月推出SEP50PEM电解槽，功率为250k肌是目前国内具备量产能力的PEM电解槽。1.2.3、 高温固体氧化物电解水高温固体氧化物(SolidOxideElectrolysisCell,SOEC)电解水制氢技术目前还处于前期研究阶
24、段，包含质子一固体氧化物、氧离子一固体氧化物以及二氧化碳联合电解共计3种方式。他们都可以使用固态陶瓷作为电解质，需要在5001Oo(TC的高温下反应。由于高温会使反应的吉布斯自由能变化量降低，电解需要的平衡电压也较低。例如，在800.0.1MPa的条件下，电解水蒸气的平衡电压只需0.85V18,因而可以省电降成本。止匕外，固体氧化物制氢技术的动力学性能优秀，可以达到或接近100%的转换效率，使用的催化剂不依赖于贵重金属。但目前该技术的缺陷包括：电极的机械性能在高温下不够稳定；高温还会导致电解槽中玻璃一陶瓷密封材料寿命缩短;在与波动性高、输出不稳定的可再生能源电力匹配方面，高温反应条件的升温速率
25、也亟待突破。D质子一固体氧化物技术使用质子导通型钙钛矿作为阳极、镇一陶瓷作为阴极，较之于氧离子一固体氧化物，前者产氢不需要额外的干燥过程。这可以简化系统的结构并节约成本19。止匕外，该技术可以在相对较低的温度中(500700C)保持高效电解20。这可以使耐用性得以提高，弱化由腐蚀和污染引起的材料退化等不足21。2)氧离子一固体氧化物技术常见的阳极材料有掺银亚镒酸镯(LSM)、钮稳定氧化错(YSZ)等22-23；阴极可采用银一轨稳定氧化错(Ni-YSZ)o该技术存在的问题是长期稳定性差和层间扩散等。Kim等24引入了混合固体氧化物电解池的概念，以BZCYYb作为电解液,将质子SOEC和氧离子SO
26、EC结合起来，实现了60h的优异稳定性，同时也保持了超高的电化学产氢性能。3)二氧化碳联合电解可将水蒸气和二氧化碳直接以电化学的方式转化为氢气、一氧化碳或氢气加一氧化碳的合成气。此项技术可以捕获水蒸气和二氧化碳，再循环合成人类必需的化工产品，如汽油、甲醇和氨25。该技术在反应中有可能形成碳沉积，影响电极的微观结构,使电解槽性能退化15OXing等26已制备了铜浸渍的LSCM阴极,对蒸汽和二氧化碳的联合电解进行了评估，该电极可以承受在750下进行的超过50h的联合电解耐久性测试。1.2.4、 其他电解水其他的电解水技术例如碱性阴离子交换膜(AnionExchangeMembrane,AEM)电解
27、水技术，其与PEM的根本区别在于将膜的交换离子由质子换为氢氧根离子。氢氧根离子的相对分子质量是质子的17倍，这使得其迁移速度比质子慢得多。该技术工作温度较低，介于4060C的范围内，工作压力低于3.5MPa,能源效率介于60%79%,电流密度介于l2Acm216AEM的优势是不存在金属阳离子，不会产生碳酸盐沉淀堵塞制氢系统。AEM中使用的电极和催化剂是银、钻、铁等非贵金属材料且产氢纯度高、气密性好、系统响应快速，与目前可再生能源发电的特性十分匹配。不过AEM目前仍然存在着以下不足：膜的氢氧根离子导通率较低；膜的机械稳定性不高；AEM中电极结构和催化剂动力学需要优化。碱性阴离子交换膜制氢技术主要
28、处于实验室研发阶段，商品化的阴离子膜不多，基本上都来自外国厂商，例如日本Tokuyama公司的A201,膜厚28m,拉伸强度可达96MPa,氢氧根离子传导率为42mScm此外，加拿大IOnomr公司AEMlON系列中的部分型号的传导率更加突出，可以超过80mScm27o1.3、工业副产氢氯碱工业、煤焦化工业等生产过程中都会产生大量的副产氢气，但这类资源尚未被充分开发利用，主要原因是副产氢气纯度不高、提纯工艺对设备与资金要求高以及下游市场对氢气的需求量目前还较少。随着氢能行业的蓬勃发展和氢气提纯技术及相关工业技术的进步，工业副产氢将逐渐具备经济性上的竞争力。1.3.1、 焦炉气副产氢焦炉气（Co
29、G）是炼焦工业中的副产品，主要成分为氢气（含量介于55%601）、甲烷（含量介于23%27%）和少量CO、C02等。通常每吨干煤可生产300350m3焦炉气,是副产氢的重要来源之一28。在炼焦工业中湿法熄焦方法较为常用，即通过用水喷淋高温焦炭的方式对其实现降温，该过程会发生WGS变换生成大量的氢气。这部分氢气的产生不需要额外的生产流程，可以直接净化、分离和提纯。目前炼焦厂主要采用变压吸附（PSA）技术从焦炉煤气中分离获取高纯度氢气。大规模的焦炉气制氢则一般采取深冷分离与PSA相结合的方法来实现氢气分离。另外，金属膜分离技术的耗能更少且能够连续操作,也有望应用于大规模从焦炉气中分离氢气29。止匕
30、外，焦炉气分离出氢气后的主要组分为甲烷，可以将其进行提纯，结合SRM技术可进一步实现焦炉气中氢能资源的最大化提取。当前焦炉气制氢技术已具有相当的规模，可产氢1000Nm3h30o我国副产煤气可提供811X104t/a的氢产能，氢源占比为20.0%。焦炉气直接分离氢气成本相对较低，利用焦炉气转化的甲烷制氢亦能实现有效利用，焦炉气副产氢比天然气和煤炭制氢等方式更具经济优势。焦炉气制氢应用发展的关键在于氢气提纯技术的发展和炼焦行业下游综合配套设施的健全。1.3.2、 氯碱工业副产氢氯碱工业是最基本的化学工业之一。在氯碱工业中，通过电解饱和NaCl溶液的方法制取烧碱（一般指氢氧化钠）和氯气，同时得到副
31、产品氢气，可通过PSA技术进行纯化分离31。每制取It烧碱便会产生大约280Nm3(质量约为25kg)的副产氢气32。其反应式如下：2NaCl+2H,O-2NaOH+Cl2+H,(7)氯碱产氢反应的化学原理和生产过程与电解水制氢类似，氢气纯度可达98.5%,其中主要杂质为反应过程中混入的氯气、氧气、氯化氢、氮气以及水蒸气等，一般通过PSA技术进行纯化分离获得高纯度氢气31o大型先进氯碱装置的产氢成本可以控制在1.31.5元/Nm3,成本接近于煤炭、天然气等化石能源制氢。但从C02气体减排效果进行分析，氯碱副产氢全生命周期C02气体排放量为1.39.8kg(CO2)kg(H2),比SRM制氢技术
32、低了20%90%,C02减排优势显著33o氯碱副产氢具有产品纯度高、原料丰富、技术成熟、减排效益高以及开发空间大等优势。大力发展对这类工业副产氢的纯化与利用,可以使氯碱企业加入到氢能行业的发展潮流中，走上从耗能到造能的转变之路。1.3.3、 石化副产氢石化副产氢主要包括炼油重整、丙烷脱氢、乙烯生产等副产氢。丙烷催化脱氢生产丙烯(PDH)技术是指在高温催化条件下，丙烷分子上相邻两个C原子的C-H键发生断裂，脱除一个氢气分子得到丙烯的过程(反应式8)。该过程原料来源广泛、反应选择性高、产物易分离，副产气体中的氢气占比高、杂质含量少，具有重要的收集利用价值，越来越受到人们的青睐。CH3-CH2-CH
33、3-*CH2=CHCH3+H2(8)丙烷脱氢工艺一般在循环流化床或固定床反应器中进行，只需配套相应的PSA或膜分离装置，即可得到高纯度氢气(含量大于等于99.999%)O以年产60X104t规模的丙烷脱氢生产线为例，其副产粗氢量大约可达3.33X108NnI3。预期到2023年，国内的丙烷脱氢副产氢规模可达44.54X104tao从丙烷脱氢工艺产出的氢气无需额外的制氢原料，并且氢气净化再投入也相对较少，因而具有较好的成本优势，成本可以控制在0.891.43元/Nm3的水平30。随着丙烷脱氢工艺的持续发展和成本的逐步降低，该技术在丙烯合成工业上的占比也将日益加大。止匕外，随着例如乙烷高温裂解脱氢
34、合成乙烯等石化副产氢工艺的逐渐发展，协同各类新型气体分离与纯化技术，这类工业副产氢的利用将愈发凸显价值34o1.4、可再生能源制氢1.4.1、 光催化制氢光催化制氢技术旨在利用光合成技术驱动化学反应，从水或有机物中制取氢气，目前研究最为广泛亦最具前景的是光解水制氢技术。光解水制氢技术的实质是利用半导体材料作为催化剂驱动水的分解。根据固体材料的能带理论，当入射光子的能量大于半导体光催化剂的带隙时，电子可以从价带(VB)激发到导带(CB),并分别产生光生空穴和电子对，空穴将水中的0H一氧化得到02,电子将水中的H+还原生成H235以典型的纳米TiO2催化剂为例36,光解水制氢反应如下：2TiO,+
35、2hv*2TiO+2h+2e(9)2e+2I-H+HH2(10)2h+2H2O-2H2O+-2HO+2H(11)HO+HO一H2O+12O2(12)光解水制氢的关键在于光催化剂的开发设计，其需同时兼具高光吸收效率、快载流子分离、高表面催化活性及长效光化学稳定性。日本在光催化制氢技术研究领域中最为领先，东京大学Domen团队近期开展了一项100m2规模的太阳能光催化水制氢示范研究，可在数月内安全运行。中国石油勘探开发研究院与泊菲莱科技公司合作，开发了一套可以稳定运行的5m2级光解水反应系统，达到国内领先水平。而在基础研究方面，国内外差距不大。近年来研究者们已在光催化剂的基础研究方面取得了一些进展
36、例如，LiU等37在Tio2上实现了铜单原子的大规模高分散负载(质量分数超过1%),其在光解水反应中具有101.7mmol(gh)的H2生成速率，并在365nm处表现出高达56%的表观量子效率。Domen等38设计并制备了一种改性铝掺杂钛酸锯(SrTiO3:AI)催化剂，在350360nm波长光照下实现了具有高达96%量子产率的光解水反应。然而，目前最好的光催化制氢效率仅在4%左右，离实际应用还存在着一定的距离。1.4.2、 光电催化制氢光电催化是指在光照射下，半导体光阳极吸收光子产生电子一空穴对,其中空穴直接在光阳极将0H一氧化得到氧气，而光生电子则在外加偏压下流经导线到达金属对电极，并在
37、对电极上还原H+产生氢气。该技术可以有效减少电子一空穴对的复合，从而提高产氢效率。早在1972年，日本东京大学的FUjiShima和HOnda利用Ti02半导体单晶薄膜作为电极，首次实现了光电催化水分解生成氢气39。光电催化水分解反应过程如下40：半导体光阳极：2TiO2+2hv2TiO2+2h+2e-(13)2h+H2O12O2+2H+(14)金属对电极：2e-+2I一旦(15)总反应式：2TiO2+2hv+H2O*TiO2+12O2+H2(16)光电催化制氢技术的关键在于寻求具有适宜禁带宽度、灵敏光响应、高表面活性的半导体光电极催化材料。另外，借助于对光电化学池结构的设计与改进、电解液配方
38、的优化、助催化剂的引入等途径，也是提高光电催化制氢效率的主要研究方向41。同光催化制氢一样，光电催化制氢仍然停留在实验室基础研究阶段。日本在该领域研究时间最长、技术最为领先。国内如中国科学院赵进才院士、李灿院士等团队在光电解水制氢研究方向上亦达到了世界前沿水平。例如，Li等42使用梯度Mg掺杂来提高Ta3N5材料的电荷分离效率,实现了0.4V的低起始电位与3.250.05%的高光电效率。李灿院士团队43设计了一种Co404pG0BiV04Sn0x复合材料作为光阳极，与有机聚合物PBDB-T:ITIC:PC71BM光阴极联用得到高达4.3%的产氢效率。尽管光电催化制氢技术还未达到产氢效率10%的
39、商业化应用要求，但其仍然是绿氢制备领域的一个重要前沿研究热点。1.4.3、 微生物制氢微生物制氢工艺流程简单、原料丰富，是一种极具潜力的产氢技术。根据能量来源不同，微生物制氢方法可以分为光合法与发酵法两类44。微生物光合法制氢的能量来源是太阳能，一些藻类以及光合菌类能够在厌氧条件下，利用光合作用分解底物获得氢气；绿藻等微藻类与一些蓝细菌，可以发生由氢酶催化的光解水反应；而对于一些光合自养细菌，在厌氧有光状态下可发生光发酵反应，将有机酸分解为H2和Co2。微生物发酵制氢大多利用有机质的发酵分解来获取氢气，其能量来源是生物质能和化学能，如富含有机底物的工业废水或农业废料，常见的发酵产氢微生物主要有
40、各类产氢梭菌、嗜热细菌以及大肠杆菌等。截至目前，全球共有25个国家进行了生物制氢方面的研究，中美两国处于绝对领先的位置。但关于生物制氢的研究基本上还处于实验室阶段，离大规模商业化应用还有较长的距离。国内达到产业化规模并实现盈利的生物制氢系统尚未出现，只有个别实验室进入到中试放大阶段。例如，哈尔滨工业大学的任南琪团队近期建成了国内首座100m3的有机废水暗发酵制氢的生产性示范工程，日产氢量高达322m3o在基础研究方面,Nissi均等45通过热处理纤维素植物和堆肥废料,得到富含Thermoanaerobacterceae类发酵产氢细菌的富集培养物，用于己糖发酵产氢，实现了1.4mol(H2)mo
41、l(底物)的产氢效率。Mann等46培养了一种细菌/藻类细胞群落聚集体，将有氧呼吸和低氧光合作用协同结合，实现了168h的长时间连续产氢。微生物制氢技术的发展有待于未来在培育筛选技术、制氢工艺改进及制氢机理研究等方面的持续突破。1. 5、各类制氢技术对比综上所述可得出以下认识：化石燃料制氢技术成熟、成本低廉，将在一定时期内占据市场的主要份额，其发展重点在于结合CCS/CCUS技术减少碳排放量，实现由灰氢向蓝氢的转变；工业副产氢资源丰富，可发展空间大，核心在于气体分离纯化技术的发展与配套设施的完善；电解水与可再生能源发电耦合制氢技术，是未来绿氢大规模制取的主要方式，重点在于降低可再生能源电价及提
42、升电解水制氢效率、降低产氢成本；光催化、光电催化等新型制氢技术还未达到大规模工业化应用的需求，需要加强基础研究与示范应用推广。氢气是氢能产业的基础，氢工业能否规模发展利用所取决的主要因素之一就是制氢成本。表2列举了主要制氢技术的成本计算结果33,47-48o从表2可以看出：当前，化石能源制氢依然在成本上有着难以比拟的优势，结合CCS技术后成本有所上升，但仍旧具有成本优势；工业副产氢与微生物发酵制氢的成本与化石能源制氢大致持平，但规模有限；电解水制氢成本为化石能源制氢的23倍，差距较大，需要大幅度降低电力成本、提升电解水容量和降低系统造价成本。随着光伏电价的下降，预计到2035年和2050年，在
43、碱性电解水制氢生产中，电费成本将分别下降37%和50%,相应的氢气成本则分别为18.7元kg和14.8元kg,可与化石能源制氢成本持平。表2不同制氢技术的成本计算结果表制氢技术氢气成本（元kg）甲烷蒸汽重整17.1甲烷蒸汽重整（联合CCS）18.6甲烷催化裂解13.5煤气化10.9煤气化（联合CCS）12.913.9碱性电解水29.9质子交换膜电解水39.8焦炉气副产氢5.7-11.8氯碱副产氢14.616.8丙烷脱氢16.1光电催化水分解63.6微生物发酵15.817.4针对各类制氢技术在氢能行业的发展布局与规划，应当综合考虑技术水平、碳排放量和产氢成本这3个方面的因素，稳步推进从灰氢到蓝氢
44、再到绿氢的转变，铸就低碳环保的氢能行业基石，支撑起氢能全产业链发展，助力构建“氢能中国”。2、氢能储运氢的储运技术可分为物理储运氢和化学储运氢两大类别。其中前者包括高压气态、低温液化、管道、物理吸附等。后者包括无机储氢材料和有机储氢材料，其中无机储氢材料包括金属氢化物、络合氢化物、复合氢化物和化学氢化物；有机储氢材料包括环烷烧、氮杂环、液氨、甲酸和甲醇等。以下分述之。2. 1、物理储运氢2.1.1、 高压气态储运氢高压气态储氢是一种最简单直接的储存方式，是将氢气压缩储存在高压瓶当中，一般储存压力介于3575MPao该方式具有充放氢速度快、技术相对成熟、常温操作以及成本低等优点，但缺点是能量密度
45、低，常压下仅为0.003kWh(LHVHydrogen)/L(LHVHydrogen表示氢的低位热值，LowerHeatingValueofHydrogen,1LHVhydrogen=33.3kWhkg),70MPa压力下能量密度可增加至1.2kWh(LHVHydrogen)/L,稍高于锂电池的平均能量密度0.5kWh(LHVHydrogen)ZL49o另一方面，由于氢气密度比较低，较之于储存相同重量的汽柴油，前者所占体积十分庞大。为了避免氢气泄漏和容器破裂，高压储氢通常都需要耐压厚重的容器50。车载储氢瓶主要使用由碳纤维外层和铝/塑料内胆构成的新型轻质耐压储氢容器51o70MPa碳纤维缠绕I
46、V型瓶在国外已被广泛使用，如美国ImPCc)公司采用的超轻型TriShield可进行70MPa储氢，质量储氢密度为7.5%；加拿大Dynetek公司已投入工业化生产的70MPa高压储氢瓶，采用铝合金内胆和碳纤维/树脂基体复合增强外包层；法国Faurecia公司的IV型储氢瓶采用优化的碳纤维结构设计可减重15%20%等。国内由于高端碳纤维技术不够成熟，无法规模化生产且复合材料成本较高，目前主要以35MPaIII型瓶为主，所以低成本高压临氢环境用新材料将是研发的重点52o固定式高压气态储氢主要使用的是大直径储氢长管和钢带错绕式储氢罐,石家庄安瑞科气体机械有限公司开发的45MPa储氢瓶组、浙江大学与
47、巨化集团有限公司制造生产的2台98MPa立式高压储罐均已应用于国内加氢站中53o高压气态储运氢的应用场景主要是面对制氢厂、加氢站或化工厂等地，以及不超过50Okin的短距离用量不大、用户分散的氢气需求地。2.1.2、低温液化储运氢低温液化储氢是指将氢气在低温高压条件下，基于高压氢气绝热膨胀原理，液化后储存在容器中的储氢方式。低温液化储氢具有质量密度高、储存容器体积小等优点，适用于重型公路运输、海上运输和部分航空领域。目前其质量储氢密度和体积储氢密度可达到5.5%和71kgm354o由于氢气的相变焙为045MJkg,将氢气从气相变为液相需要消耗大量的冷却能量，理论上液化1kg氢气需要耗费410kWh的电，约占其储存能量的30%。另外，为了保证液氢湿度始终保持在2030K之间，防止储存过程中因温度升高导致的汽化现象，需要液氢储存容器必须达到苛刻的绝热条件，生产技术变得更加复杂,储氢成本增加55。因此，如何降低液化与贮存成本是低温液态储氢产业化的发展方向。目前，在欧、美、日等国家和地区液氢技术的发展已经相对成熟，液氢储运等环节已进入规模化应用阶段。我国液氢技术主要应用在航天领域，民用领域尚处于起步阶段，氢液化系统的核心设备仍然依赖于进口。2.1.3、管道储运氢管道储运氢气可以分为纯氢管道运输和利用现有天然气管道掺氢运输两种模式。低压纯氢管道
