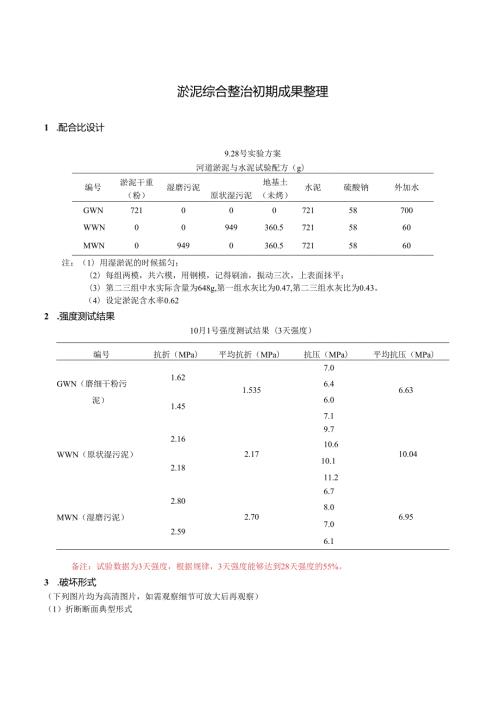

1、淤泥综合整治初期成果整理1 .配合比设计9.28号实验方案河道淤泥与水泥试验配方（g）编号淤泥干重（粉）湿磨污泥原状湿污泥地基土（未烤）水泥硫酸钠外加水GWN72100072158700WWN00949360.57215860MWN09490360.57215860注：（1）用湿淤泥的时候摇匀；（2）每组两模，共六模，用钢模，记得刷油，振动三次，上表面抹平；（3）第二三组中水实际含量为648g,第一组水灰比为0.47,第二三组水灰比为0.43。（4）设定淤泥含水率0.622 .强度测试结果10月1号强度测试结果（3天强度）编号抗折（MPa）平均抗折（MPa）抗压（MPa）平均抗压（MPa）7.
2、0GWN（磨细干粉污1.621.5356.46.63泥）1.456.07.19.72.1610.6WWN（原状湿污泥）2.182.1710.110.0411.26.72.808.0MWN（湿磨污泥）2.592.707.06.956.1备注：试验数据为3天强度，根据规律，3天强度能够达到28天强度的55%。3 .破坏形式（下列图片均为高清图片，如需观察细节可放大后再观察）（1）折断断面典型形式GWN折断断面典型形式WWN折断断面典型形式MWN折断断面典型形式(2)压坏典型形式WWN型形式GWN压坏典型形式人压电乐坏典MWN压坏典型形式4 .其他补充试块依旧残留较重的淤泥味遒；2）试块无论是内部还是外部都存在缺陷（如下图所示，亦可从前面图片观察）.WWN与MwN较为严重.GWN缺陷较轻.所有试块制作时振动充分（3X60次）：（3）初期配合比设if与上面的配合比设计梢有不同，按初期配合比设计制作试块时搅W机无法搅动混合物,故后来乂增加了外加水的fit,并记录实际外加Gb方便后期数据处理.5.结论I）处理过程O多，抗压强度占低从目前来看,强度最高的为WMN组,即原状湿污制；：2”保持一定的水友比（大J0.45左右）.今则可能H；现搅拌机无法搅动混合物的情况：3）在振动充分（3X60次）的条件下，内部与外部均有较多缺陷（气泡、裂皎:等，尤其是WWN组与MWN组.可能是由于其透他差引起的，
