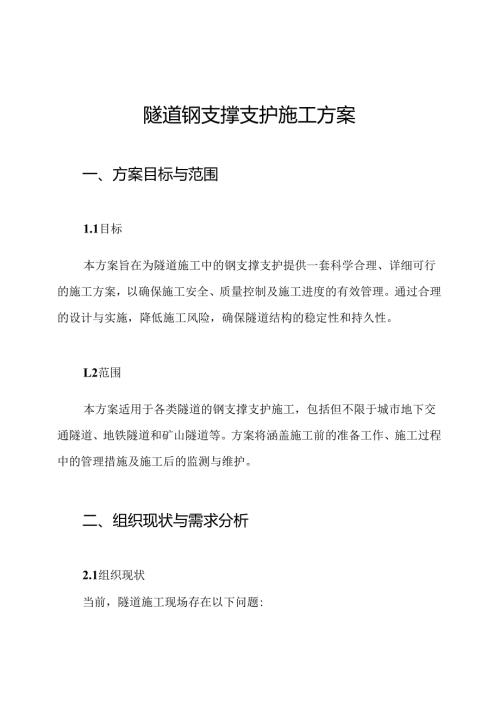

1、隧道钢支撑支护施工方案一、方案目标与范围1.1目标本方案旨在为隧道施工中的钢支撑支护提供一套科学合理、详细可行的施工方案，以确保施工安全、质量控制及施工进度的有效管理。通过合理的设计与实施，降低施工风险，确保隧道结构的稳定性和持久性。L2范围本方案适用于各类隧道的钢支撑支护施工，包括但不限于城市地下交通隧道、地铁隧道和矿山隧道等。方案将涵盖施工前的准备工作、施工过程中的管理措施及施工后的监测与维护。二、组织现状与需求分析2.1组织现状当前，隧道施工现场存在以下问题:-施工人员对钢支撑支护的理解不足，导致施工质量和安全隐患。缺乏系统的施工方案和标准操作流程，施工过程不规范。施工现场管理混乱，材料
2、和设备的管理不够科学。2.2需求分析为了提高施工效率和安全性，组织需要： 制定详细的施工方案，明确各个环节的职责与流程。 提供必要的培训，提升施工人员的专业技能。 进行有效的施工现场管理，确保材料和设备的合理使用。三、实施步骤与操作指南3.1 施工准备阶段3.1.1 材料与设备准备-钢支撑材料：根据设计要求采购，需符合国家标准GB/T700-2006碳素结构钢。-设备准备：包括升降机、焊机、切割机等，确保设备正常运转，定期检查。3.1.2 人员培训-进行施工前的安全培训与技术培训，确保施工人员掌握钢支撑的安装、维护及拆除流程。3.2 施工阶段3.2.1 钢支撑的安装L测量与放线：根据设计图纸，
3、进行隧道内部的测量与放线，确保支撑位置准确。2 .支撑架的组装：在地面组装完成后，使用升降机将支撑架提升至设计位置。3 .固定与焊接：将支撑架固定在隧道壁上，采用焊接或螺栓连接，确保稳固。4 .2.2施工监测-采用激光测距仪和位移传感器进行实时监测，记录隧道变形情况，及时调整支撑架。3.3施工后的检查与维护3.3.1 检查对已安装的钢支撑进行定期检查，确保没有锈蚀、变形等问题。检查频率建议为每月一次。3.3.2 维护针对发现的问题，及时进行维护与修复，确保支撑系统的长期稳定性。四、具体数据分析4.1 材料使用餐钢支撑：每米隧道需用钢支撑约0.5吨，假设隧道长度为100o米，则所需钢支撑总量为5
4、00吨。焊接材料：每米需用焊接材料约50kg,1000米隧道需用焊接材料50吨。4.2 人员配置一施工人员：根据隧道的复杂程度，建议配置施工人员20-30人，包括技术负责人、焊工、吊装工等。-监理人员：建议配置监理人员2-3人，负责施工过程中的质量与安全监督。4.3 施工时间-钢支撑的施工周期预计为30天，具体时间根据隧道长度和结构复杂性调整。五、成本效益分析5.1 直接成本- 钢支撑材料费用：500吨X4000元/吨=200万元- 焊接材料费用：50吨X8000元/吨=40万元- 人员工资：20人X30天X200元/天=12万元- 总直接成本=200万元+40万元+12万元=252万元5.2 间接成本-施工延误可能导致的间接损失预计为30万元。-通过合理的施工方案和管理措施，预计能够降低施工风险，确保工程顺利进行，从而节省后续维护成本和延误损失。六、总结与展望本方案通过对隧道钢支撑支护的详细规划，明确了施工目标、实施步骤及成本效益分析，确保施工过程的安全性和有效性。随着技术的不断进步，未来将结合新型材料和施工技术，进一步优化施工方案，以提高施工质量和效率。本方案自发布之日起实施，并将根据施工实际情况进行动态调整，以确保其可执行性和可持续性。
