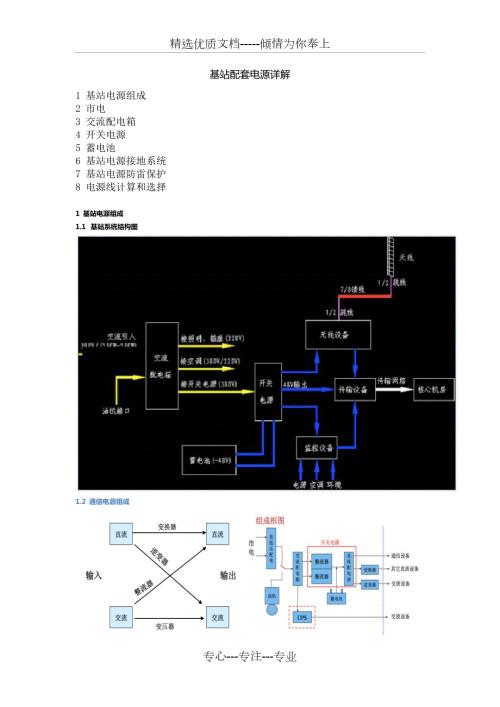

1、精选优质文档-倾情为你奉上基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。两路供电线宜配置备用市电电源自动投入装置。2、二类市电供电线路允许有计划检修停电，平均每月停
2、电次数应不大于3.5次，平均每次故障时间不应大于6 h。3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。2）有季节性常时间停电或无市电可用。2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。3)
3、租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。基站新建宜引入一路优于三类或三类（平均月市电故障4.5次，平均每次故障持续时间8h）的市电作为主用交流电源。外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。移动油机应急接口配置为标准插头式(与交流引入电压制式相
4、匹配)。2. 交流配电箱应内置浪涌保护器(SPD)，其通流容量的选择应符合通信局（站）防雷与接地工程设计规范(GB 50689)的相关要求。可插拔防雷模块严禁简单并联作为80kA、120kA等量级的SPD使用。3. 交流配电箱应配置多回路交流计量智能电表装置，对交流配电箱内的交流输入及输出分路进行交流电度计量。3.2 交流配电箱的配置4 开关电源每个模块50A，满配600A，能够满足基站总的直流负荷分类：150A,200A,250A,300A只是模块数量的不同早期有24V开关电源、24V/48V一体化开关电源中兴开关电源华为开关电源TP48600B动力源开关电源DUM-48/50H艾默生开关电
5、源开关电源设备容量配置开关电源基站设备直流负荷+蓄电池充电电流整流模块数量按n+1冗余方式配置，其中：n=（基站设备直流负荷+蓄电池充电电流）/本期配置单个整流模块容量，进位取整数。一次下电分路，50A（或32A）18（直流空开）,16A6（直流空开），主要接入无线设备；二次下电分路，32A6（直流空开），16A6（直流空开），主要接入传输设备。5 蓄电池蓄电池一般和蓄电池铁架组合在一起：单层、双层、多层；立式、卧式 5.1 蓄电池要求1. 蓄电池组容量的应考虑客户需求、市电可靠性、运维能力、机房面积和机房承重等因素，综合确定。2. 基站原则上配置一组铅酸蓄电池组；或根据基站实际环境情况，按照
6、需求容量，将电池分为两组进行配置。3. 不同厂家、不同型号、不同容量、不同时期（出厂日期相差1年以上）的蓄电池组严禁直接并联使用。4. 经过环境及经济评价测算，确实能够节省空调用电量的场景，可使用普通铅酸电池配合电池恒温箱方案或高温铅酸电池技术方案。5. 集成式磷酸铁锂电池组的技术方案可用于空间狭小、缺少空气调节装置、对承重有一定限制的场景，建议电池组容量不超过200Ah。5.2 蓄电池的配置按基站近期负载进行配置。结合该地区市电状况进行配置，需考虑市电停电、移动油机由维护中心至基站路途时间、维护人员不足或停电基站较多时的等待时间。对于VIP基站及地理位置较偏远、应急发电不便的基站可适当增加蓄
7、电池组后备时间。其中：K安全系数1.25I近期负荷电流T放电小时数（h）t最低环境温度（5）放电容量系数电池温度系数0.0066 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择8.1 基站配套的电源线8.2 直流电力线截面选择案例分析 例：某局市话-48V电源，远期忙时最大负荷电流为500A，从蓄电池到直流配电屏线路距离为6m，直流配电屏到市话机房配电屏距离为15m，每段应选择什么规格型号的馈电线？解：求蓄电池到直流配电屏导线截面因为电池到直流配电屏一般用铜导线，所以rT=57，另外查表可得，这段导线允许压降U=0.2V,故选用RVVZ 1X300 （mm2）铜芯阻燃聚氯乙稀绝缘护套
8、软电缆4条（两正两负）。该型铜芯线安全载流量为744A，完全符合实际负载电流要求。 求直流配电屏到市话机房配电屏导线截面由表可知这段压降U=0.6V，故 ：选用RVVZ 1X240 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆4条（两正两负），选用RVVZ 1X120 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（保护地） 。该型铜芯线安全载流量为628A，完全符合实际负载电流要求。 8.3 交流电力线截面选择 交流低压电力线选择，按导线的安全载流量法（各种绝缘导线，根据其绝缘的种类和敷设方法，允许长期通过的最大电流，称为安全载流量）选择导线。配电变压器到交流配电屏的每根导线电流，可按下式计算 油
9、机发电机至交流配电屏每根导线电流，可按下式计算 交流配电屏至开关电源整流架导线上的电流，可按下式计算 交流低压电力线选择交流配电屏至UPS设备输入导线上的电流，可按下式计算 UPS至交流配电屏输入导线上的电流，可按下式计算 UPD配电屏至负载设备导线上的电流，可按下式计算 负载为三相时负载为单相时案例分析例：某局新装-48V开关电源整流模块架1架，该开关电源整流模块架远期配置1000A，从交流配电屏至开关电源整流模块架应选择什么规格型号的馈电线？选用RVVZ 5X50 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（A、B、C三相各1芯，零线1芯，保护地线1芯）。该型铜芯线安全载流量为155A，完全符合实际负载电流要求。 交流电力线截面选择-载流量注：1. 表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。2. 单芯只适用于直流。专心-专注-专业
