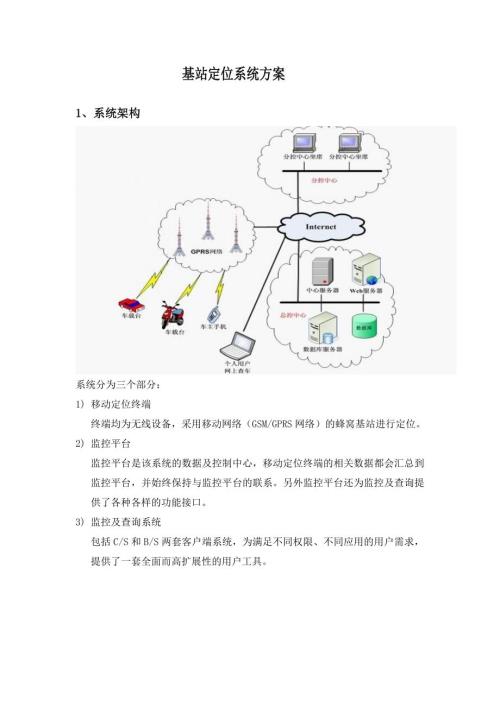

1、基站定位系统方案1、系统架构系统分为三个部分：1) 移动定位终端终端均为无线设备，采用移动网络（GSM/GPRS网络）的蜂窝基站进行定位。2) 监控平台监控平台是该系统的数据及控制中心，移动定位终端的相关数据都会汇总到监控平台，并始终保持与监控平台的联系。另外监控平台还为监控及查询提供了各种各样的功能接口。3) 监控及查询系统包括C/S和B/S两套客户端系统，为满足不同权限、不同应用的用户需求，提供了一套全面而高扩展性的用户工具。2、各部分功能介绍2.1移动定位终端1、移动定位终端组成：监控终端分为五个处理模块，分别为短信模块、GPRS模块、控制器模块、终端处理中心。终端处理中心是其它四个模块
2、进行交互的通道。1） 短信模块：监控中心管理人员可以通过发送短信的方式给监控终端，监控终端接到短信后通过终端处理中心解析短信的命令。2） GPRS模块：GPRS模块是监控终端与平台服务器的数据通讯的接口。监控终端的数据必须通过GPRS的方式发送给平台服务器。同样，平台服务器下发的指令也要通过Internet传输到终端的GPRS模块上。GPRS把接收到的数据放到终端处理中心来解析运算。然后终端处理中心把运算结果通过GPRS模块发送给平台服务器。3） 控制器模块：控制器模块主要是提供终端电力供应，ACC控制等功能。当平台服务器要查询监控终端的ACC状态时，平台服务器通过下发指令，GPRS模块接到指
3、令后，终端处理中心把指令解析。终端处理中心直接到控制模块读取当前状态。4） 终端处理中心：终端处理中心是数据处理、运算、内存管理、电源管理等功能。它是监控终端的心脏。任何处理的数据都要经过终端处理中心。2、移动定位终端功能1） 移动定位终端可以发送和接收短信，通过短信的收发，可以执行管理员的命令。2） 移动定位终端可以通过GPRS方式上网，与后台进行通讯。完成平台与终端的交互功能。3） 移动终端具有基站定位功能，只要有移动信号就可以进行定位，定位精度大约300-1000米。功能特点说明全方位基站定位通过基站数据，进行车辆定位单次定位车主或者分控中心可随时发起对车辆位置的单次定位，位置信息描述详
4、细精确行驶轨迹回放管理中心可以查询最近三个月内的车辆行驶轨迹网上查车定位器自动以一定的时间间隔发送若干个车辆位置数据给监控中心，车主可通过上网查询车辆实时位置及历史行驶轨迹车辆状态指示实时显示车辆当前状态，ACC、设防撤防、运动停止断电告警内置电池，在外接电源被移除后发出断电告警参数整机外形尺寸70mm45mm16mm工作电压12V/48V，实际范围可达9V-60V最大工作电流（12V）约800mA普通模式工作电流（12V）约15mA工作温度20 +70工作湿度2095%GSMGSM频率 GSM900/1800发射功率1W组件说明组件数量备注主机1个塑料外壳，内置GSM 天线电源线1束接车载电
5、源的正负极魔术贴2个固定主机用3.2监控平台监控平台囊括了整个监控后台系统的所有子系统和子服务器。它们是：1) 中心服务器所有监控终端和管理终端接入的目标服务器。2) 网上查车web服务器提供B/S查车服务器的子服务器。3) 数据库服务器提供数据存储和处理的核心服务器。4) GIS服务器提供所有有关基站地址翻译和地图服务的服务器。监控平台服务器配置1、小型应用(小于1000台)产品最低配置特别说明数据库服务器双 CPU 或者双核 CPU，处理器主频 1.6GHz以上，2M 二级缓存；1 GB 以上内存，双1000MB 网卡；2*72GB SAS 10K 硬盘(10K)，支持 RAID5；128
6、MB 带电池保护高速缓存; 其他标准配置需做 RAID 0+1(最少需2个硬盘); 需把128MB 高速缓存配置成64M读缓存,65M回写缓存, 非标配,需另外购买;中心服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他标准配置Web 服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他标准配置可与中心服务器一起使用前端坐席【普通 PC】处理器主频 1.6GHz 以上，512M内存以上2、中型应用(1000-10000台)产品最低配置特别说明数据库服务器双 CPU 或者
7、双核 CPU，处理器主频 1.6GHz以上，4M 二级缓存；2 GB 以上内存，双1000MB 网卡；2*300GB 硬盘(10K)，支持RAID5；128MB 带电池保护高速缓存; 其他标准配置需做 RAID 0+1(最少需2个硬盘); 需 256MB 高速缓存(需配置成 128M 读缓存,128M 回写缓存),非标配,需另外购买; 可选双机热备;中心服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他标准配置Web 服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他
8、标准配置可与中心服务器一起使用前端坐席【普通 PC】处理器主频 1.6GHz 以上，512M内存以上3、大型应用(10000-50000台)产品最低配置特别说明数据库服务器双 CPU 或者双核 CPU，处理器主频 1.6GHz以上，4M 二级缓存；3 GB 以上内存，双1000MB 网卡； 其他标准配置;最大存储容量600GB热插拔硬盘,硬盘转速10000(rpm)；平均传输率320MB/s 高速缓存 8 MB RAID支持：0,1,5,10,50。推荐配置：CPU:Intel XEON 5520(两个) 硬盘:SAS,15000转,300G(两个)内存:8G千兆网卡，每台服务器都是双网卡中心
9、服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他标准配置Web 服务器处理器主频 1.6GHz 以上，1 GB 以上内存，双 1000MB 网卡；1*30GB 10K 硬盘,其他标准配置可与中心服务器一起使用前端坐席【普通 PC】处理器主频 1.6GHz 以上，512M内存以上3.3分控中心1、C/S客户端监控系统C/S客户端监控系统是车队管理员、分控管理员监控和管理下属车辆的主要工具。其中涵盖了中心服务器的一部分，及监控客户端软件。功能和架构图如下：集团用户只要安装监控客户端软件，监控车辆安装监控终端后就可以在总系统中建设一个
10、分控中心并具备系统全部的功能。分中心只能对其所属或授权其管理的移动目标或固定目标进行监视和管理。C/S客户端监控系统的主要功能是实时显示被监控的移动目标的位置及轨迹、地理信息查询。具体细分为：l 车辆监控功能：从中心服务器接收到基站定位信息后在地图上显示移动目标的轨迹，用显著标识显示移动目标的当前位置并配以移动目标编号，在地图界面的状态栏中显示移动目标的编号、速度、定位信息、方向、时间、告警信息等等。可以通过中心服务器设置被监控车辆定位信息回传的时间间隔。l 历史轨迹记录及回放功能：中心服务器可以记录和查看车辆六个月内行驶路线的历史记录;监控客户端软件可以实现历史行驶线路重复播放;还可以计算出
11、历史轨迹的行驶距离。监控人员还可查看轨迹中的状态变化信息，比如车辆为停止状态时出现在那些地点等等。l 断电报警功能：当定位器的外接电源被切断后会发出报警到平台上。l 权限管理：监控软件可配置中心服务器中的用户权限，可支持多种用户权限，比如系统管理员、分控管理员、车队管理员、个人用户等十种权限级别。系统管理员还可以通过监控软件增加、删除和修改各种权限的用户。l 车辆信息管理：监控客户端可录入详细的车辆、驾驶人员、车辆图片等信息，以方便调度人员的工作。输入监控终端编号后可从数据库中调出其信息，包括移动目标的编码、所属单位、用户姓名、车辆型号、车辆主要特征等等，随时可以进行增加、删除、修改等操作。l
12、 地图操作：放大：放大功能实现对地图的版面的放大，以方便用户的查看需要。缩小：缩小功能实现对地图的版面的缩小，以方便用户的查看需要。测距：测距功能用来测量地图上点与点之间的距离。图层控制：随着图形缩放比例的不同，显示不同详细程度的地图内容，避免屏幕显示过密不利观察，使屏幕承载度趋于合理；并对各图层的表现形式、显隐性进行控制。信息点编辑：可以根据用户自身的需要，对地图进行编辑，增加信息点。2、B/S网上查询系统系统支持基于Internet的WebGIS发布，入网客户可以根据系统提供的用户ID和密码，通过互联网在任何能连接Internet的地方查询自己的入网车辆的位置和车辆状态，进行信息发布等。网络查车方便快捷。平台提供三种地图进行位置查看及相互切换，包括：Google电子地图、Google卫星地图。
