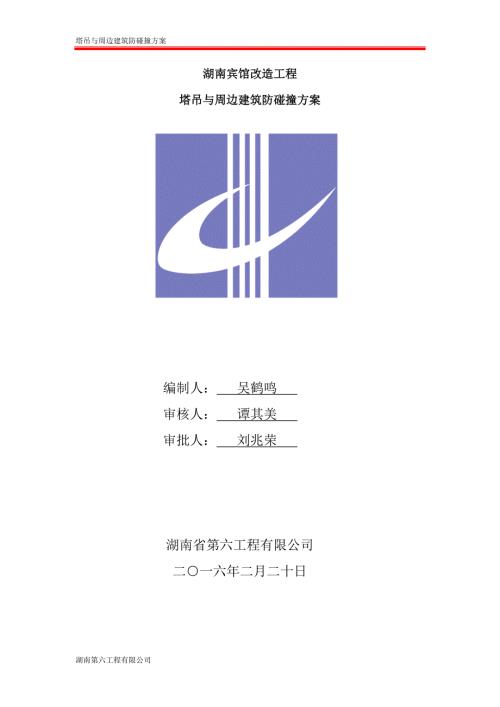

1、塔吊与周边建筑防碰撞方案 湖南宾馆改造工程塔吊与周边建筑防碰撞方案 编制人： 吴鹤鸣 审核人： 谭其美 审批人： 刘兆荣 湖南省第六工程有限公司二一六年二月二十日5湖南省第六工程有限公司 目 录一、编制依据3二、工程概述4三、防碰撞措施4四、安全措施4附图:塔吊与周围建筑位置关系图3 一、编制依据： 1.塔式起重机安全规程GB5144-2006 2.建筑工程施工安全操作规程GBJ01-62-2002 3.塔式起重机操作使用规程ZBJ80012-89二、工程概况： 湖南宾馆维修与改造工程项目位于营盘东路193号。塔吊型号为QTZ250（TC7035B-16)，臂长70m，安装高度61.5m。塔吊

2、与宾馆二号楼南向住宅2#栋距离小于臂长，高度低于住宅2#栋。详细位置关系见下图：塔吊与周围高层建筑黄海高程如下：塔吊基础底面：38.70m湖南宾馆二号楼：85.30m湖南宾馆一号楼：83.48m湖南宾馆会议中心：74.48m湖南宾馆综合楼：74.58m湖南宾馆公寓楼2#栋：104.48m经计算湖南宾馆公寓楼2#栋与塔吊最小距离58.56m，小于臂长，高差为65.78m，大于塔吊安装高度，有碰撞可能。三、防碰撞措施：(一）塔吊在水平面方向的防碰撞措施 塔吊在水平方面可能与湖南宾馆公寓楼2#栋可能碰撞，不能转动整圈，必须安装回转限位器。回转限位器型号为DXZ-2/3，设置多组触点，用一组控制大臂转

3、到一定角度回转电机不会再转，另一组经过一个开关接回转制动，第二组触点调的比第一组离楼更近，也就是第二组触点动作时，回转制动也就动作，锁住大臂，想往高层建筑相反的方向转就关掉开关，另一个方向与上接法相同。 计算出塔吊与公寓楼碰撞的具体位置，在公寓楼顶上安装警示灯，以防止操作人员将塔吊回转至警示灯区域。（二）突发情况下的安全措施 如果在塔吊使用过程中突然断电，由于惯性作用，塔吊有可能撞击湖南宾馆公寓楼2#栋。因此，本工程使用塔吊设置了常闭式制动器，即断电时处于制动状态，且制动器有电动释放和手动释放两种方式，确保塔机处于受控制状态。（三）其他安全措施 1、塔吊司机，指挥司索人员必须持证上岗，严格执行

4、塔机的保养、使用及安全操作规程，严禁无证操作。同时要遵守建筑工地的安全、文明事故的规章制度。 2、塔吊必须有良好的电气接地措施，雷电时严禁在底架处走动。 3、塔机的工作温度为-20+40。塔机工作时，风力不得大于6级，整机拆除时风力不得大于4级。如遇到雷电、大暴雨和浓雾天气，塔机应停止作业。 4、塔机停止工作后，保证起重臂随风自由转动。塔机出现临时故障需要检修时，必须切断地面的总电源，不允许带电作业。 5、每次顶升加节完成后，保证各连接螺栓按规定紧固好。 6、塔吊司机在得到地面指挥信号后，方可进行操作。操作前必须响铃，操作时要集中精力，随时观察吊钩的进行情况和位置。 7、应当经常对塔机进行检查

5、维护和保养。机械转劫部分应有足够的润滑，对各连接螺栓，尤其对有震动的零部件要经常检查是否发生松动，应每十五天对塔机进行一次检查。 8、钢结构件如果在屈服性变形和锈蚀严重时及时修复或更换后方可使用。 9、经常检查结构件的连接螺栓、焊缝、销轴以及结构件是否完好，发现不安全隐患应立即采取措施，不允许拖延勉强使用。 10、夜间工作时，必须具备良好的照明条件。 11、塔吊司机要做好保养记录和交接班记录四、安全措施 1.施工前，工长必须对班组进行全员安全技术交底，并留书面交底备案。 2每台塔设置23名信号工，信号工实时监控塔吊的运行方向，塔司与地面指挥人员之间设专频进行信号联系，信号工严禁私自串频、聊天。 3塔司一定要精力集中，当遇到信号含糊不清时，停止吊运，待弄清方向及位置时方可吊运。 4严禁任何人乘坐吊运中的构件升降，吊起的重物不得放在不固定的物体上，以免掉落伤人。 5服从信号工指挥，工作中挂钩人员必须定岗定人，途中严禁换人。
