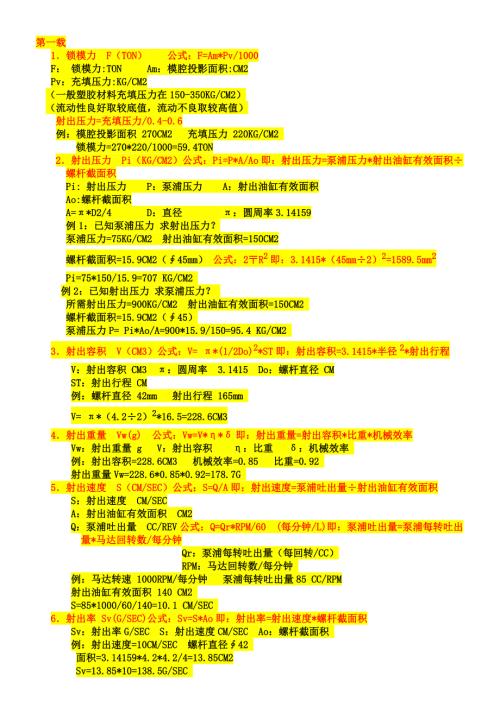

1、第一载1锁模力 F（TON） 公式：F=Am*Pv/1000F： 锁模力:TON Am：模腔投影面积:CM2Pv：充填压力:KG/CM2（一般塑胶材料充填压力在150-350KG/CM2）（流动性良好取较底值，流动不良取较高值）射出压力=充填压力/0.4-0.6例：模腔投影面积 270CM2 充填压力 220KG/CM2 锁模力=270*220/1000=59.4TON2射出压力 Pi（KG/CM2）公式：Pi=P*A/Ao即：射出压力=泵浦压力*射出油缸有效面积螺杆截面积Pi: 射出压力 P：泵浦压力 A：射出油缸有效面积Ao:螺杆截面积A=*D2/4 D：直径 ：圆周率3.14159例1：
2、已知泵浦压力 求射出压力？泵浦压力=75KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（45mm） 公式：2R2即：3.1415*（45mm2）2=1589.5mm2Pi=75*150/15.9=707 KG/CM2 例2：已知射出压力 求泵浦压力？ 所需射出压力=900KG/CM2 射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（45）泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2 3射出容积 V（CM3）公式：V= *(1/2Do)2*ST即：射出容积=3.1415*半径2*射出行程V：射出容积 CM3 ：圆周率 3.14
3、15 Do：螺杆直径 CMST：射出行程 CM例：螺杆直径 42mm 射出行程 165mm V= *（4.22）2*16.5=228.6CM34射出重量 Vw(g) 公式：Vw=V*即：射出重量=射出容积*比重*机械效率Vw：射出重量 g V：射出容积 ：比重 ：机械效率 例：射出容积=228.6CM3 机械效率=0.85 比重=0.92 射出重量Vw=228.6*0.85*0.92=178.7G 5射出速度 S（CM/SEC）公式：S=Q/A即：射出速度=泵浦吐出量射出油缸有效面积S：射出速度 CM/SECA：射出油缸有效面积 CM2Q：泵浦吐出量 CC/REV公式：Q=Qr*RPM/60
4、每分钟/L)即：泵浦吐出量=泵浦每转吐出量*马达回转数/每分钟Qr：泵浦每转吐出量（每回转/CC）RPM：马达回转数/每分钟 例：马达转速 1000RPM/每分钟 泵浦每转吐出量85 CC/RPM射出油缸有效面积 140 CM2 S=85*1000/60/140=10.1 CM/SEC 6射出率 Sv(G/SEC)公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺杆截面积 例：射出速度=10CM/SEC 螺杆直径42 面积=3.14159*4.2*4.2/4=13.85CM2Sv=13.85*10=138.5G/SEC 第二载一.理
5、论出容积:(/4=0.785)(1)螺杆直径*0.785*射出行程=理论射出容积(cm);(2)理论射出容积/0.785/螺杆直径=射出行程(cm).二.射出重量:理论射出容积*塑料比重*射出常数(0.95)理想=射出重量(gr);三.射出压力:(1)射出缸面积/螺杆面积*系统最大压力(140kg/cm)=射出压力(kg/cm);(2)射出缸直径/螺杆直径*系统最大压力(140kg/cm)=射出压力(kg/cm);(3)料管组合最大射出压力*实际使用压力(kg/cm)/系统最大压力(140kg/cm)=射出压力(kg/cm).四.射出速率:(1)螺杆面积(cm)*射出速度(cm/sec)=射出
6、速率(cm/sec);(2)螺杆直径(cm)*0.785*射出速度(cm/sec)=射出速度(cm/sec).五.射出速度:(1)射出速率(cm/sec)/螺杆面积(cm)=射出速度(cm/sec);(2)泵浦单转容积(cc/rev)*马达转速(rev/sec)/60(秒)/射出面积(cm)=射出速度(cm/sec).(马达转速RPM:60HZ-1150,50HZ-958)六.射出缸面积;(1)射出压力(kg/cm)/系统最大压力(140kg/cm)*料管面积(cm)=射出缸面积(cm);(2)单缸-(射缸直径-柱塞直径)*0.785=射出缸面积(cm);双缸-(射缸直径-柱塞直径)*0.78
7、5*2=射出缸面积(cm).七.泵浦单转容积:射出缸面积(cm)*射出速度(cm/sec)*60秒/马达转速=泵浦单转容积(cc/sec).(马达转速RPM: 60HZ-1150,50HZ-958)八.螺杆转速及油压马达单转容积:(1)泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速;(2)泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.九.射出总压力：(1)系统最大压力(kg/cm)*射出缸面积(cm)=射出总压力(kg);(2)射出压力(kg/cm)*螺杆面积(cm)=射出总压力(kg).十.盎司及相关单位换算:(1)1盎司(oz)
8、28.375公克(gr);(2)1磅(ib)=16盎司(oz);(3)1公斤(kg)=2.2磅(ib);即：1斤=1.1磅；(4)1磅(ib)=454公克(gr)=0.454公斤(kg).十一.关模力:(1)曲手式:关模缸面积(cm)*系统最大压力(140kg/cm)/1000*曲手放大率(20-50)=关模力(Ton)(2)单缸直压式:关模缸面积(cm)*系统最大压力(140kg/cm)/1000=关模力(Ton)十二.道柱直径和关模力的公式:道柱直径(cm)*0.785*杨氏系数(scm4约1000kg/cm)*4=关模力概值(Ton).十三.成品排列投影面积和关模力关系公式:成品排列投
9、影面积(寸)*标准厚度(1.5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数(1)=关模力(Ton);(1)成品排列投影面影以射入浇口为圆心,长边为半径计算出直径;排列直径(寸)*0.785=成品排列投影面积(寸).(2)使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上.如:ABS 1.05; AS 1.2; PMMA 1.3; PC 1.6; PBT 0.9; PP 0.7; PE 0.7-0.8;塑胶钢 0.8; NILON 0.7-0.9等.各种原料亦分不同等级,宜多了解只付参与.(3)和射出从向的成品部份之要求,如杯子的高度部份大约以投
10、影面积的30%计算即可.十四.托模力:托模缸面积(cm)*系统最大压力(140kg/cm)/1000=托模力(Ton)十五.电力单位:1马力(HP)=0.754千瓦(KW);1千瓦(KW)=1.326马力(HP)=1000瓦(W);1千瓦(KW)=1度电计量单位(1KW/Hr).十六.泵浦大小和马力关系:P=最大使用压力(如:125kg/cm.140kg/cm);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(L/min).适用马力:P*Q/540=HP;P*Q/612=KW.所配合马达可达不降速的最高压力(LP):H
11、P*450/Q=LP;KW*612/Q=LP.十七.计算使用电力：(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).第三载：什么是注塑机的射出能力？ 射出能力=射出压力（kg/cm2）射出容积（cm3）/1000：什么是注塑机的射出马力？射出马力PW（KW）=射出压力（kg/cm2）射出率（cm3/sec）9.8100%C：什么是注塑机的射出率？射出率V（cc/sec）=p/4d2gd2：料管直径 g：料的密度：什么是注塑机的射胶推力？射胶推力F（kgf）=p/4（D12D22）P2D1：油缸内径 D2：活塞杆外径 P：系统压力：什么是注塑机的射胶压
12、力？射胶压力P（kg/cm2）=p/4（D12D22）P2（p/4d2）：什么是注塑机的塑化能力？塑化能力W（g/sec）=2.5(d/2.54)2(h/2.54)NS1000/3600/2h=螺杆前端牙深（cm） S=原料密度：什么是系统压力？与注塑压力有什么区别？系统压力（kg/cm2）=油压回路中设定最高的工作压力：射出速度？H：速度距离/时间第四载1锁模力 F（TON）公式：F=Am*Pv/1000即：锁模力=模腔投影面积*充填压力1000F：锁模力 TON Am：模腔投影面积 CM2 Pv：充填压力 KG/CM2 （一般塑胶材料充填压力在150-350KG/CM2） （流动性良好取较
13、底值，流动不良取较高值） 充填压力/0.4-0.6=射出压力 例：模腔投影面积 270CM2 充填压力 220KG/CM2 锁模力=270*220/1000=59.4TON2射出压力 Pi（KG/CM2）公式：Pi=P*A/Ao即：射出压力=泵浦压力*射出油缸有效面积螺杆截面积Pi: 射出压力 P：泵浦压力 A：射出油缸有效面积 Ao:螺杆截面积 A= *D2/4 D：直径 ：圆周率 3.14159 例1：已知泵浦压力 求射出压力？ 泵浦压力=75 KG/CM2 射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（45） Pi=75*150/15.9=707 KG/CM2 例2：已知射
14、出压力 求泵浦压力？ 所需射出压力=900 KG/CM2 射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（45）泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2 3射出容积 V（CM3）公式：V= *Do2/4*ST即：射出容积=螺杆截面积*射出行程V：射出容积 CM3 ：圆周率 Do：螺杆直径 CM ST：射出行程 CM 例：螺杆直径 42mm 射出行程 165mm V= *4.2*4.2/4*16.5=228.6CM34射出重量 G公式：Vw=V*即：射出重量=射出容积*比重*机械效率Vw：射出重量 G V：射出容积 ：比重 ：机械效率 例：射出容
15、积=228.6 CM3 机械效率=0.85 比重=0.92 射出重量 Vw=228.6*0.85*0.92=178.7G 5射出速度 S（CM/SEC）公式：S=Q/A即：射出速度=泵浦吐出量射出油缸有效面积S：射出速度 CM/SEC Qr：泵浦吐出量（每回转/CC）CC/REVA：射出油缸有效面积 CM2 Q=Qr*RPM/60 (每分钟/L)Q：泵浦吐出量 RPM：马达回转数/每分钟例：马达转速 1000RPM 泵浦吐出量85 CC/REV射出油缸有效面积 140 CM2S=85*1000/60/140=10.1 CM/SEC6射出率 Sv（G/SEC）公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺杆截面积 例：射出速度=10CM/SEC 螺杆直径42 螺杆截面积=3.14159*4.2*4.2/4=13.85CM2 7圆的计算圆的面积S=R2(R为圆半径) 圆的周长=2R(R为圆半径)或H(H为直径)
