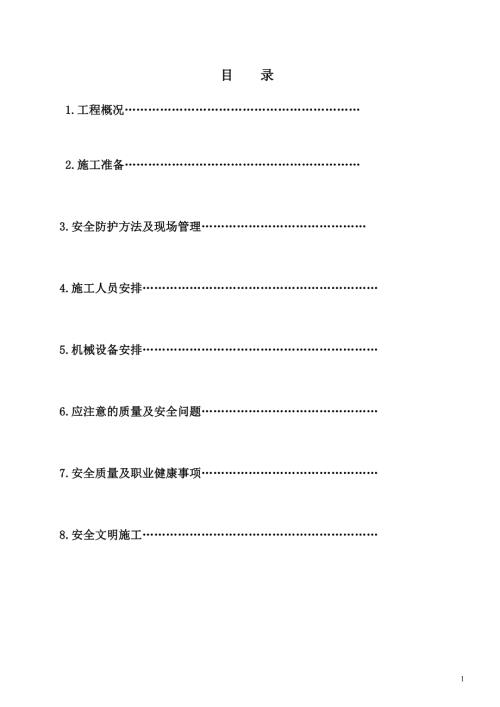

1、目 录1.工程概况 2.施工准备3.安全防护方法及现场管理4.施工人员安排5.机械设备安排6.应注意的质量及安全问题7.安全质量及职业健康事项8.安全文明施工塔吊覆盖区域安全防护施工方案一、工程概况本工程为西安市凤城医院门诊住院综合大楼工程：结构形式为框架剪力墙结构，地下两层，地上15层，主要由地下停车场，主楼及裙楼组成，建设地点在现医院内部，由于施工期间医院需要正常营业，故本工程分为两次施工，本次主要施工主楼及裙房，待基本满足使用要求后，再对剩余地下两层进行施工，因本工程建设地点在医院内部，场地十分狭小，且施工楼层周围被原建筑物包围，又有人行通道道路，由于场地原因，为满足施工需要根据现场实际
2、情况，决定将施工塔吊安装于裙楼内，（具体位置见总平图）覆盖范围包括许多原建筑及通道，为保障医院正常营业及施工安全，必须对塔吊施工覆盖区域进行安全防护。 具体防护位置见（塔吊覆盖区域安全防护平面布置图）二、施工准备 1根据现场实际测量绘制总平面布置图；2对施工作业班组进行安全技术交底；3安排施工作业计划，并根据计划提出机械材料投入计划；4清除现场障碍：配合建设单位将施工区域内所有障碍物进行清理拆除或搬迁。 5进场的所有材料必须满足相关规范要求，有出场合格证，需要复检材料必须进行复检，复检合格后方可用于现场。6施工作业人员必须有上岗证操作证，人员已落实。7施工所需的机械已准备到位。三、安全防护方法
3、及现场管理根据现场实际情况：对防护区域采用钢管脚手架进行安全防护。安全防护所需脚手架钢管采用48.33.6钢管， 全部钢管进行除锈刷漆，两遍防腐漆两遍面漆，面漆颜色采用黄黑相间，竹架板采用标准楠竹架板，木板采用50厚松木板，对现场防护区域共分为9个区。 1针对住院部西侧道路防护，为方便人员通行及人员安全，搭设安全通道通道宽度6m,长度38m。高度5m。立杆间距1.5m，立杆下方设置木垫板，两侧设置水平杆，4m高位置设置第一层防护层，第一层防护采用50厚松木板，4.6m位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架
4、体承载力和稳定性。防护通道两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护，考虑紧靠基坑一侧存在物体从侧面进入的隐患，特对靠基坑一侧采用15厚竹胶板进行全部封堵。具体搭设图见（附图1）2. 针对办公楼南侧道路防护，为方便人员通行及人员安全，搭设安全通道通道宽度4.5m,长度67m。高度5m。立杆间距1.5m，立杆下方设置木垫板，两侧设置水平杆，4m高位置设置第一层防护层，第一层防护采用50厚松木板，4.6m位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性。防护通道两侧连续布置剪刀撑，防护棚周围采
5、用密目网进行全部围护，考虑紧靠基坑一侧存在物体从侧面进入的隐患，特对靠基坑一侧采用15厚竹胶板进行全部封堵。具体搭设图见（附图2）3. 针对门诊大楼北侧和东侧道路防护，为方便人员通行及人员安全，搭设安全通道通道宽度4.5m,长度57m。高度5m。立杆间距1.5m，立杆下方设置木垫板，两侧设置水平杆，4m高位置设置第一层防护层，第一层防护采用50厚松木板，4.6m位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性。防护通道两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护，具体搭设图见（附图3）4.
6、针对门诊大楼北侧药库防护，为保障药库内人员及物品安全，搭设安全防护棚，防护棚宽度5m,长度40m。高度6m。立杆间距1.5m，立杆下方设置木垫板，紧靠基坑一侧立杆，利用原基坑锚索上的槽钢，在槽钢上焊钢筋头进行立杆固定，两侧设置水平杆，在距离药库顶板300高位置设置第一层防护层，第一层防护采用50厚松木板，距离一层600位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护，具体搭设图见（附图4）5. 针对人行天桥及门卫室防护，为保障天桥内人员过往安全，搭设安全防护棚，防护棚宽度4.5m
7、长度41m。高度8.2m。立杆间距1.5m，立杆下方设置木垫板，两侧设置纵向水平杆，天桥通道下方设横向水平杆，在距离天桥顶板200高位置设置第一层防护层，第一层防护采用50厚松木板，距离一层600位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护，具体搭设图见（附图5）6. 针对临建房项目部及劳务队办公室防护，为保障办公人员安全，搭设安全防护棚，防护棚宽度6m,长度60m。高度5m。立杆间距1.5m，立杆下方设置木垫板，两侧设置纵向水平杆，横向水平杆在防护层设置，4m高位置设置第
8、一层防护层，第一层防护采用50厚松木板，4.6m位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护。具体搭设图见（附图6）7. 针对住院部三层大楼防护，为保障住院部工作人员及病人安全，搭设安全防护棚。防护棚宽度15m,长度38m。高度16.5m。由于防护棚高度较高且12m高无法进行横行拉结，防护棚采用立柱，立柱间距3m，立杆下方设置木垫板，防护棚两侧及立柱两侧设置纵向水平杆，由于大楼自身跨度较大，横行水平杆无法直接连接，在楼面以上200处设置桁架进行架体横向拉结。在桁架上设置第一层
9、防护层，第一层防护采用50厚松木板，距离第一层防护600高设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护。具体搭设图见（附图7）8. 针对医院三层办公楼防护，为保障医院办公人员安全，搭设安全防护棚。防护棚宽度11.5m,长度87m。高度16.4m。由于防护棚高度较高且12m高无法进行横行拉结，防护棚采用立柱，立柱间距3m，立杆下方设置木垫板，防护棚两侧及立柱两侧设置纵向水平杆，由于大楼自身跨度较大，横行水平杆无法直接连接，在楼面以上200处设置桁架进行架体横向拉结。在桁架上设置第一
10、层防护层，第一层防护采用50厚松木板，距离第一层防护600高设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护。具体搭设图见（附图8）9. 针对基坑西侧锅炉房及配电房防护，为保障人员过往及工作安全，搭设安全防护棚，防护棚宽度6m,长度57m。高度5m。立杆间距1.5m，立杆下方设置木垫板，两侧设置纵向水平杆，防护层设横向水平杆，在距离建筑物顶板200高位置设置第一层防护层，第一层防护采用50厚松木板，距离一层600位置设置第二层防护第二层防护采用竹架板。上部预留400高进行封闭，防止物
11、体坠落后弹出防护层，出现安全事故，防护棚两侧连续布置剪刀撑，防护棚周围采用密目网进行全部围护，具体搭设图见（附图9）四、施工人员安排序号工 种单位数 量备 注1技术员人1全过程2安全员人2全过程3施工员人1全过程4材料员人4全过程5架子工人10全过程6普工人15全过程五、机械设备安排序号名 称型 号数量规格备注1塔吊12自卸汽车420T六、应注意的质量及安全问题1材料的合格证及复检报告，架体连接可靠，扣件松动脱落。2 基座牢固可靠，满足承载力要求。3 立杆垂直度，水平杆是否在同一平面。4.主节点处个扣件中心距同步立杆上两个相隔对接扣件的高差，立杆上对接扣件至主节点的距离，纵向水平杆上的对接扣件
12、至主节点的距离。5.定期对下列项目的检查：A杆件的设置和连接，支撑门洞桁架的构造。B地基应无积水，底座应无松动，立杆应无悬空。C扣件螺丝应无松动，七、安全及职业健康事项1进入施工现场必须戴安全帽，安全帽必须符合标准要求。2明确项目部各级安全责任，并定期检查执行情况。3制定脚手架搭设安全技术措施，并向班组进行交底。4项目部配备专职安检员，班组设兼职安检员，对安全活动进行指导和管理。5对安全检查中存在的事故隐患做到定人、定措施、定时间进行整改。6每班前进行安全活动，并做好记录。7脚手架搭设时，应随时检查，发现问题及时解决，整改，整改完后方可继续下步工作。8施工机械在使用前必须检查，不得带病工作。9现场用电由专业电工负责管理，现场供电必须符合安全用电规范标准。一切电气设备的接线维修及拆线均由维修电工操作，一切用电设备都要做好接地。严禁使用破线。电线铺设应防砸，防碾压，以免发生漏电及触电事故。10酒后严禁上岗。八、安全文明施工 1.进场所有材料分类堆放整齐，有固定的堆放场地，所有钢管进行除锈刷漆。 2.施工作业人员穿戴整齐，所有高空作业人员佩戴安全带，每天施工作业完对现场进行清理，对未用完材料放在安全可靠的地方，并进行分类码放。 编制单位：陕西有色风城医院项目部 编制日期：2012-2-167
