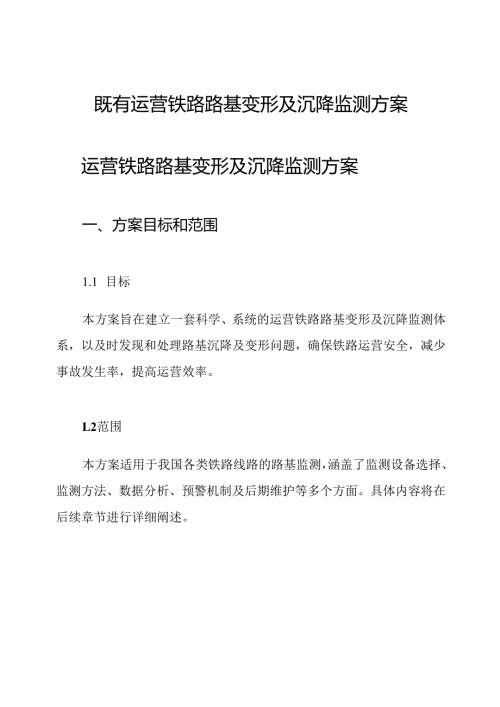

1、既有运营铁路路基变形及沉降监测方案运营铁路路基变形及沉降监测方案一、方案目标和范围1.1 目标本方案旨在建立一套科学、系统的运营铁路路基变形及沉降监测体系，以及时发现和处理路基沉降及变形问题，确保铁路运营安全，减少事故发生率，提高运营效率。L2范围本方案适用于我国各类铁路线路的路基监测，涵盖了监测设备选择、监测方法、数据分析、预警机制及后期维护等多个方面。具体内容将在后续章节进行详细阐述。二、现状分析及需求1.2 现状分析目前，铁路路基监测主要依赖人工巡查和部分自动监测设备，存在监测范围有限、数据更新滞后、响应速度慢等问题。随着铁路运输量的增加，路基变形和沉降问题日益突出，亟需建立一套完善的监
2、测体系。1.3 需求分析1 .实时监测：需实现对路基变形和沉降的实时监测，确保及时发现问题。2 .数据准确性：监测数据需具备高精度，以便于后续分析和决策。3 .预警机制：建立有效的预警机制，以便在路基发生异常时及时采取措施。4 .成本控制：在确保监测效果的前提下，控制监测系统的建设和维护成本。三、实施步骤和操作指南3.1 监测设备选择根据现场需求选择合适的监测设备，主要包括：- 地面沉降监测仪：用于监测路基的沉降情况。- 激光测距仪：用于测量路基变形。- 应变计：监测路基材料的应变。- 数据采集器：将各类监测数据集中处理。3.2 监测方法1 .定点监测：在路基关键部位设置监测点，定期进行数据采
3、集。2 .动态监测：利用传感器实现实时监测，数据实时上传至监测系统。3 .数据分析：通过数据分析软件，进行数据处理，生成监测报告。4 .3数据处理与分析1 .数据采集：定期（如每日、每周）采集各监测点数据。2 .数据存储：将数据存储于云平台，确保数据安全与便于访问。3 .数据分析：趋势分析：对历史数据进行趋势分析，判断路基变形和沉降的趋势。-异常分析：对比监测数据与历史数据，一旦发现异常，立即触发预警。3.4 预警机制1 .设定阈值：根据历史数据和行业标准，设定变形和沉降的阈值。2 .自动报警：一旦监测数据超过设定阈值，系统自动报警，并通知相关人员。3 .应急处理：设定应急处理流程，包括现场勘
4、查、数据复核及必要的修复措施。3.5 后期维护1 .设备维护：定期对监测设备进行维护和校准，确保监测精度。2 .数据更新：定期更新监测数据和报告，保持数据的新鲜度。3 .培训机制：定期对操作人员进行培训，提高其操作技能及应急处理能力。四、具体数据示例4.1 监测点设置在某一段铁路上设置十个监测点，分别为：- A点：起点，设置沉降监测仪。- B点：中间，设置应变计。- C点：终点，设置激光测距仪。- D点至J点：均匀分布设置沉降监测仪。4.2 监测数据示例I监测点I沉降量(mm)I变形量(mm)|应变()|更新时间|A1513I100I2023-10-0110:00|B12UI50I2023-1
5、0-0110:00|CIOIOIOI2023-10-0110:00|D1312|802023-10-0110:00|E1413|902023-10-0110:00|F1614I110I2023-10-0110:00|GUIOI202023-10-0110:00|H1513I1002023-10-0110:00|I12U|50I2023-10-0110:00|JIOIOIO2023-10-0110:00|4.3 成本估算I设备名称I单价(万元)I数量I总价(万元)II沉降监测仪|5|10I50II激光测距仪3I5I15II应变计2I10120II数据采集器4I14II合计II189I五、总结本方案通过科学的监测手段和严谨的数据分析，旨在有效监测铁路路基的变形及沉降情况，为铁路的安全运营提供保障。方案不仅具备可执行性和可持续性，还充分考虑了成本效益，确保能够在实际应用中取得良好的效果。本方案的实施将有助于提高铁路运营的安全性，降低事故发生率，为铁路运输的持续发展奠定坚实的基础。
