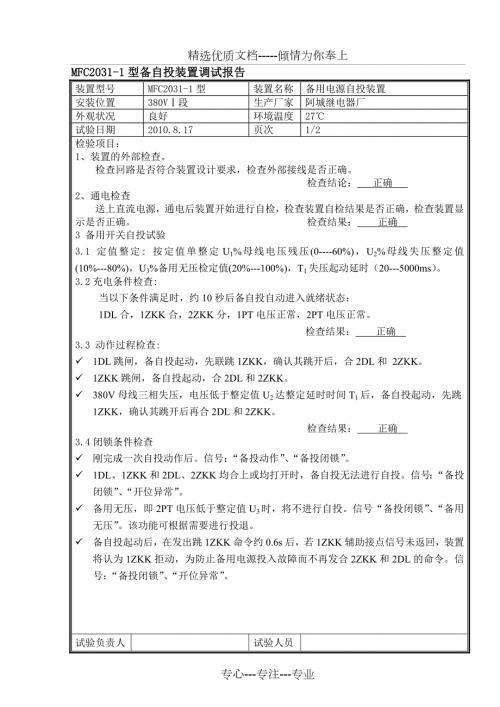

1、精选优质文档-倾情为你奉上MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次1/2检验项目：1、装置的外部检查。检查回路是否符合装置设计要求，检查外部接线是否正确。 检查结论： 正确 2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。 检查结果： 正确 3 备用开关自投试验 3.1 定值整定: 按定值单整定U1%母线电压残压(0-60%)，U2%母线失压整定值(10%-80%)，U3%备用无压检定值(20%-100
2、)，T1失压起动延时（20-5000ms）。3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。 检查结果： 正确 3.3 动作过程检查: 1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。 1ZKK跳闸，备自投起动，合2DL和2ZKK。 380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。 检查结果： 正确 3.4闭锁条件检查 刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。 1DL、1ZKK和2DL、
3、2ZKK均合上或均打开时，备自投无法进行自投。信号：“备投闭锁”、“开位异常”。 备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。 备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。试验负责人试验人员 MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次2/2检
4、验项目： 装置检测到1PT之1相或2相断线后，将自行闭锁自投。信号“备投闭锁”。液晶显示“异常报告”中出现“PT断相”。 装置自检出CPU模块故障后，将自行闭锁自投。信号：“备投闭锁”、“装置故障”。 “外部闭锁”接点闭合时，信号：“备投闭锁”。 检查结果： 正确 4传动检查：41在DCS上检查备自投发出的“备自投动作”和“备自投闭锁”信号显示是否正常。 检查结果： 正确 42在DCS上发出指令，“闭锁备自投”和“复位备自投”指令时，备自投动作正确。 检查结果： 正确 5试验结论： 合 格 使用仪器设备： 继保之星继电保护测试仪 701 交流伏安表 JD2-97G203 0.2级试验负责人试验
5、人员 MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次1/2检验项目：1、装置的外部检查。检查回路是否符合装置设计要求，检查外部接线是否正确。 检查结论： 正确 2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。 检查结果： 正确 3 备用开关自投试验 3.1 定值整定: 按定值单整定U1%母线电压残压(0-60%)，U2%母线失压整定值(10%-80%)，U3%备用无压检定值(20%-100%)，T1失压起动延
6、时（20-5000ms）。3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。 检查结果： 正确 3.3 动作过程检查: 1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。 1ZKK跳闸，备自投起动，合2DL和2ZKK。 380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。 检查结果： 正确 3.4闭锁条件检查 刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。 1DL、1ZKK和2DL、2ZKK均合上或均打
7、开时，备自投无法进行自投。信号：“备投闭锁”、“开位异常”。 备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。 备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。试验负责人试验人员 MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次2/2检验项目： 装置检测到
8、1PT之1相或2相断线后，将自行闭锁自投。信号“备投闭锁”。液晶显示“异常报告”中出现“PT断相”。 装置自检出CPU模块故障后，将自行闭锁自投。信号：“备投闭锁”、“装置故障”。 “外部闭锁”接点闭合时，信号：“备投闭锁”。 检查结果： 正确 4传动检查：41在DCS上检查备自投发出的“备自投动作”和“备自投闭锁”信号显示是否正常。 检查结果： 正确 42在DCS上发出指令，“闭锁备自投”和“复位备自投”指令时，备自投动作正确。 检查结果： 正确 5试验结论： 合 格 使用仪器设备： 继保之星继电保护测试仪 701 交流伏安表 JD2-97G203 0.2级试验负责人试验人员 MFC2031
9、1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次1/2检验项目：1、装置的外部检查。检查回路是否符合装置设计要求，检查外部接线是否正确。 检查结论： 正确 2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。 检查结果： 正确 3 备用开关自投试验 3.1 定值整定: 按定值单整定U1%母线电压残压(0-60%)，U2%母线失压整定值(10%-80%)，U3%备用无压检定值(20%-100%)，T1失压起动延时（20-5000m
10、s）。3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。 检查结果： 正确 3.3 动作过程检查: 1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。 1ZKK跳闸，备自投起动，合2DL和2ZKK。 380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。 检查结果： 正确 3.4闭锁条件检查 刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。 1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行
11、自投。信号：“备投闭锁”、“开位异常”。 备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。 备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。试验负责人试验人员 MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 380V段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次2/2检验项目： 装置检测到1PT之1相或2相断
12、线后，将自行闭锁自投。信号“备投闭锁”。液晶显示“异常报告”中出现“PT断相”。 装置自检出CPU模块故障后，将自行闭锁自投。信号：“备投闭锁”、“装置故障”。 “外部闭锁”接点闭合时，信号：“备投闭锁”。 检查结果： 正确 4传动检查：41在DCS上检查备自投发出的“备自投动作”和“备自投闭锁”信号显示是否正常。 检查结果： 正确 42在DCS上发出指令，“闭锁备自投”和“复位备自投”指令时，备自投动作正确。 检查结果： 正确 5试验结论： 合 格 使用仪器设备： 继保之星继电保护测试仪 701 交流伏安表 JD2-97G203 0.2级试验负责人试验人员 MFC2031-1型备自投装置调试
13、报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 化学段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次1/2检验项目：1、装置的外部检查。检查回路是否符合装置设计要求，检查外部接线是否正确。 检查结论： 正确 2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。 检查结果： 正确 3 备用开关自投试验 3.1 定值整定: 按定值单整定U1%母线电压残压(0-60%)，U2%母线失压整定值(10%-80%)，U3%备用无压检定值(20%-100%)，T1失压起动延时（20-5000ms）。3.2充电条件检查
14、当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。 检查结果： 正确 3.3 动作过程检查: 1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。 1ZKK跳闸，备自投起动，合2DL和2ZKK。 380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。 检查结果： 正确 3.4闭锁条件检查 刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。 1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。信号：“备投闭锁”
15、开位异常”。 备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。 备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。试验负责人试验人员 MFC2031-1型备自投装置调试报告装置型号MFC2031-1型装置名称备用电源自投装置安装位置 化学段生产厂家阿城继电器厂外观状况良好环境温度27试验日期2010.8.17页次2/2检验项目： 装置检测到1PT之1相或2相断线后，将自行闭锁自投。信号“备投闭锁”。液晶显示“异常报告”中出现“PT断相”。 装置自检出CPU模块故障后，将自行闭锁自投。信号：“备投闭锁”、“装置故障”。 “外部闭锁”接点闭合时，信号：“备投闭锁”。 检查结果： 正确 4传动检查：41在DCS上检查备自投发出的“备自投动作”和“备自投闭锁”信号显示是否正常。 检查结果： 正确 42在DCS上发出指令，“闭锁备自投”和“复位备自投”指令时，备自投动作正确。 检查结果： 正确 5试验结论： 合 格 使用仪器设备： 继保之星继电保护测试仪 701 交流伏安表 JD2-97G203 0.2级试验负责人试验人员 专心-专注-专业
