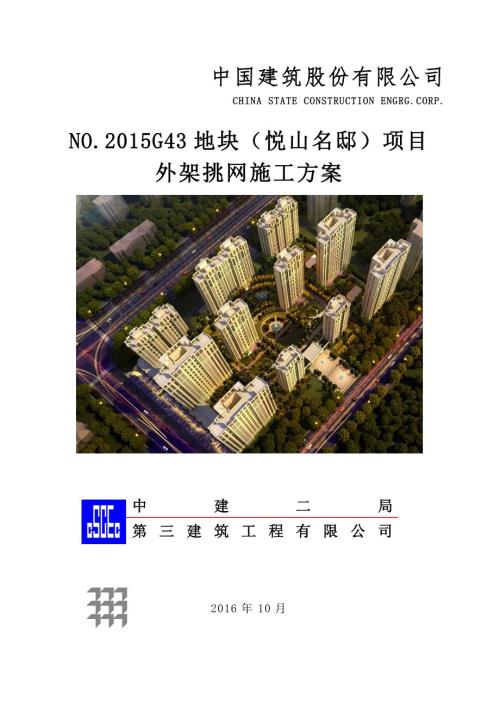

1、 中国建筑股份有限公司CHINA STATE CONSTRUCTION ENGRG.CORP. NO.2015G43地块（悦山名邸）项目外架挑网施工方案中建二局第三建筑工程有限公司 2016年10月目 录一、编制目的1二、编制依据1三、工程概况1四、施工准备2五、搭设工艺2六、脚手架拆除3七、安全保证措施4附图：水平安全挑网搭设图5附图：6一、编制目的由于目前我项目结构竖向交叉作业施工区域较多，为保证安全生产和安全防护，现编制水平挑网施工方案，请按方案要求进行挑网搭设施工。二、编制依据序号名 称编 号1建筑施工安全检查标准JGJ59-20112建筑施工高处作业安全技术规范JGJ80-20113
2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114建筑工程预防高处坠落事故若干规定和建筑工程预防坍塌事故若干规定（建质200382号）5本工程结构施工图6本工程施工组织设计三、工程概况建设单位:南京嘉茂房地产开发有限公司；设计单位:南京大学建筑规划设计研究院有限公司；监理单位:中衡设计集团工程咨询有限公司；施工单位:中建二局第三建筑工程有限公司；南京NO.2015G43地块（悦山名邸）项目地处南京市江宁区，位于万安北路与文靖东路交汇处。本项目一共有十一幢住宅楼，其中9#楼16层，2#、3#、11#楼17层，10#楼20层，6#、7#楼23层，1# 、4#、5#、8#楼26层。总建筑面
3、积118646.47平米，其中地上建筑面积90357.91平米，地下建筑面积28288.56平米。结构形式为钢筋混凝土剪力墙结构，设计使用年限为50年。四、施工准备1人员准备架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。2材料准备1）搭设脚手架全部采用48mm钢管，其质量符合现行国家标准规定。2）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。3）钢管上严禁打孔，钢管在便用前先涂刷防锈漆。4）旧扣件使用前，先进行质量检查，
4、有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。5）安全网采用水平兜网（宽3m长6m锦纶平网）、密目式安全网，必须符合GB5725-2009国家标准。6）扣件等进场后由材料员、质检员及施工员进行抽验。对照材料要求，不合格的材料一律不得使用。五、搭设工艺1、挑网布置首次挑网：挑网应设置在塔楼外架悬挑层的上一层。二次及以上挑网设置在外架悬挑层下一层2、施工方法沿外架每一拉通平直段两端设置两根4.5m长平挑钢管，钢管挑出角度约10-20，一端固定在外挑架内排大横杆下，另一端固定在外排大横杆上，采用扣件扣接。挑网采用密目网与小眼网双层铺设，上层为密目网，下层为小眼网，安全网的系绳绑在钢管上。密目式
5、安全网安装时，系结点应沿网边均匀分布，每个环扣都必须穿入符合规定的纤维绳或10#的铅丝，小眼网与钢管绑扎的铅丝间距不大于500mm，安全网之间采用10#铅丝全部连接。每个系点独立连接，要连接牢固而又不容易解开，受力后不能脱散。外挑式安全网外沿应采用钢管固定双层网网绳，内沿可与脚手架架体固定连接，外挑式安全网设钢管斜支撑杆，其间距应不大于3m，支撑角度45-60度，支撑杆件下端应支撑固定在脚手架上。3、洞口处搭设洞口处挑网的搭设，本工程洞口采用钢管拍子，拉结点布置在公共外廊梁处，并与挑出钢连接，具体见附图。4、阴阳角处搭设按照搭设布置设置外挑钢管，并增加水平45角斜挑，与悬挑端水平连接钢管有效连
6、接，各外挑钢管下部进行斜撑加固，之后进行铺网施工，具体见附图。5、安全网本工程采用安全网铺设。安全网必须满铺，铺设时必须与两端水平杆绑扎牢固。施工过程中要经常对安全网进行检查和维修，禁止向安全网内扔弃任何杂物，安全网内垃圾要做到及时清理。六、脚手架拆除1、架子的拆除程序，应由上而下、由外到内逐步的拆除，先拆保护安全网，再依次拆除上部扣件和接杆。2、拆杆或放杆时，必须协同操作，拆下来的钢管要逐根传递下来，不要从高处丢下来。以防将钢管摔坏或发生事故，拆下来的扣件要集中放在工具袋内装满后平稳吊运下来，不要从上面丢下来。七、安全保证措施1凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人
7、员，均不得从事架子作业。配备架子工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。要经常进行安全技术教育。凡从事架子工种的人员，必须定期（每年）进行体检。2挑网架体支搭以前，必须制定施工方案和安全技术交底。操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。3架子工在高处作业时，必须佩带安全带。所用的工具应栓2m长的保护绳。安全带必须与已绑好的立、横杆挂牢，不得挂在钢筋或其它不牢固的地方，不得“走过档”（即在一根顺水杆上不扶任何支点行走），也不得跳跃架子。严禁酒后作业。4遇有恶劣气候（如风力5级以上，高温、大雨气候等）影响安全施工时应停止高处作业。5架体搭设时，材料应放置在楼层内且距楼层边不小于300mm，放置时不与楼层边缘平行。6安全员每天不定期检查安全平网的固定是否牢固，定期安排人员对平网上杂物进行清理，并对安全网的损坏进行修补或更换。附图：水平安全挑网搭设图附图：
