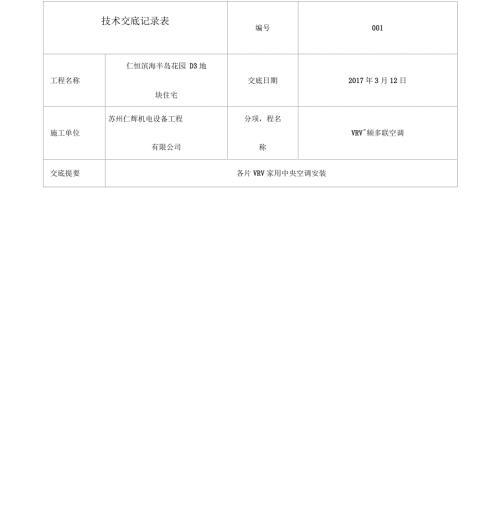

1、技术交底记录表编号001工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号002工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装4.2室内机安装工程顺序及要点审核人交底人接受交底人1、本表
2、由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号003工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装步骤要点（安装之前）确定安装工程量清楚确定安装工程量各系统图纸图：控制接线系统图、冷媒管系统图、电力接线系统图（正式安装）套/插管安装仔细注意排水管向下的坡度（坡度为千分之二）室内机安装一定要检查型号名称，以避免安装错误。如果机型有一安装模板，则将模板贴在天花板上，给天花板开孔
3、位置 作出印记弁不留灰尘。冷媒管安装要保证管道系统的干燥性，清洁性和气密性。在焊接管道时，要用氮气来吹洗系统。/、要忘记标记系统。排水管安装管子应有下降坡度（坡度为千分之二）。保温用华美的橡塑保温电工（控制接线和电源接线）控制接线要用双芯屏蔽线，而室内机和室外机要分开供电。各种开关设置要按控制接线系统图来止确地设置各开关。室外机底座安装要保证底座水平。接受交底核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号004工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月1
4、2日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV频多联空调交底提要各片VRV家用中央空调安装交底内容:室外机安装室外机周围要提供足够的空气流通和维修间距。室外循环，冷媒管 安装从外部出口到室外机的冷媒管接口处。检漏在最后检测时，系统必须加压到3.73Mpa(38kg/cm2G),24 小时不降压。抽真空用一个大排量弁能达到高真空度的真空泵。充注冷媒加入系统的冷媒量应记录在室外机和试运行检查表上。天化间板的安装要保证天花囿板与天花板紧密衔接，没有间隙。试运行和调整逐台运行室内机，保证电线和管路安装正确，弁填好检查表。提交用户手册简明扼要地解说如何运转系统。审核人交底人接受交底人1、本表
5、由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号005工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装交底内容：士 1mm内。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号006工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日
6、施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV频多联空调交底提要各片VRV家用中央空调安装交底内容：4.3、冷媒管安装及绝热工程表1-1最大冷媒配管长度（M室外机之间第一分路-室内机室内机之间5m65米175米最大高低差（M室内外机间室内机之间室外机之间48米30米2米4.4 冷媒管道材料保养注意事项使用封头或者缠胶带的办法。4.5 钎焊操作的注意事项审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号007工程名称仁恒滨海半岛花园 D3地块住宅交底日期20
7、17年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装交底内容：分支器接头、端管周围的操作，应尽M在下面操作，在高处作业难掌握加热而容易熔化REFNI本身的焊接部位而引起泄露；4.6管路气密性实验审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号008工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV频多联空调交底提要各片VRV家用中央
8、空调安装交底内容：检漏方法：用肥皂水对系统所有焊口、阀门、法兰等连接部件进行仔细涂抹检漏。4.7 冷凝水管安装3/1000-5/10004.8 管道保温4.9 空调系统冷媒管的气密性试验从液侧管道、气侧管道加压到4.0MPa （不要超过4.0MPa） , 24小时内压力不下降时为合格。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号009工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联
9、空调交底提要各片VRV家用中央空调安装交底内容：四、成品保护审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表编号010工程名称仁恒滨海半岛花园 D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项，程名称VRV频多联空调交底提要各片VRV家用中央空调安装交底内容：1、设备在安装前由甲、乙双方有关人员检查，进入现场的重要设备和保温、消音材料一定要存入库内，进行拆箱点件并作好记录，发现缺损及丢失情况，及时反应到有关部门，在参加人员不齐时，不得
10、随意拆箱。2、对于管道成品要加强保护，不得随意拆、碰、压，防止损坏。3、对各种设备，防止损坏和污染。4、保温材料应在干燥处保管，露天堆放应有防潮、防雨措施，施工时遵循先上后下，先里后外的原则，确保保温层不被损坏，移动脚手架时不碰坏保温层。5、搬运过程中，要注意对设备进行保护。设备吊装时，吊装的绳索必须挂在设备的专用吊环上，不得将绳索捆绑在设备机壳、轴承及接管上。与设备机壳接触的绳索，在棱角处垫上柔软材料，防止磨损机壳及绳索被切断。6、施工中注意防电，电线应远离索具。不能远离的，要对索具采取有效的保护措施。7、设备从地面向楼层上吊装作业，必须在白天进行。吊装时作到信号明确。同意。信号不明确不允许作业。8、进入施工现场应穿戴好安全防护用品。9、每件设备必须试吊，试吊离开地面100mm确认吊装无异常后放可进行正式起吊。10、遇有四级以上大风、雨天、雾天，禁止进行吊装作业。为防止设备在空中打转，在设备两端设两根白棕绳牵制。11、施工作业区要作好安全防护，地面要设有安全警戒区，围好警视带，并设专人看审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
