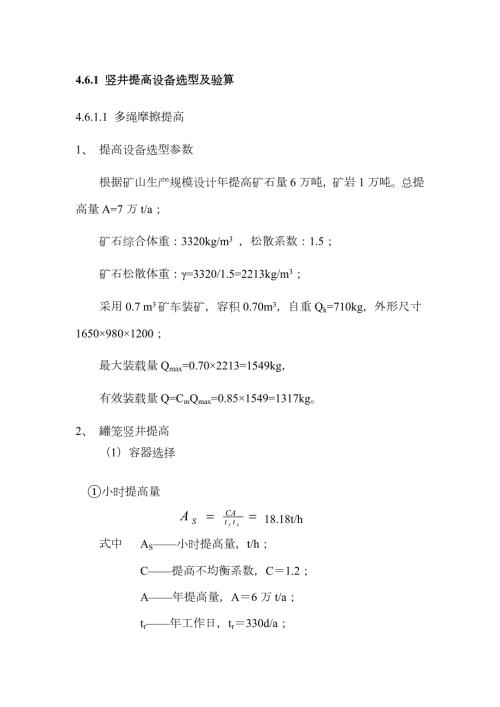

1、4.6.1 竖井提高设备选型及验算4.6.1.1 多绳摩擦提高1、 提高设备选型参数根据矿山生产规模设计年提高矿石量6万吨，矿岩1万吨。总提高量A=7万t/a；矿石综合体重：3320kg/m3 ，松散系数：1.5；矿石松散体重：=3320/1.5=2213kg/m3；采用0.7 m3矿车装矿，容积0.70m3，自重Qk=710kg，外形尺寸16509801200；最大装载量Qmax=0.702213=1549kg，有效装载量Q=CmQmax=0.851549=1317kg。2、 罐笼竖井提高（1）容器选择小时提高量18.18t/h 式中 AS小时提高量，t/h；C提高不均衡系数，C1.2；A年
2、提高量，A6万t/a；tr年工作日，tr330d/a；tS日提矿工作小时数，tS14h/d。罐笼井兼作主副提高时，最大提高时间不得超过16.5h，本次设取16 h。一次提高量计算=0.64 m3式中 容器旳容积计算值，m3； 岩石松散密度，2.2t/m3；Cm装满系数，Cm0.85；u提高减速附加时间，取u10s;休止时间，30s；K1系数，K13.73；H最大提高高度，H=420m。因此，矿车选用YFC0.7-6翻转式矿车，矿车外形尺寸：16509801200 mm， 矿车自重：QK0.71t，进而，根据矿车外形尺寸，选用YMGG2.2-1型3#单层单绳双罐笼。YMGG2.2-1型3#单层多
3、绳罐笼参数如下：底板尺寸：22001350mm自重Qg：2900kg（2）钢丝绳旳选择首绳钢丝绳每米质量：Ps=0.66kg/mPs预选首绳每米质量，kg/m；Q一次提高量，kgQr容器自重钢丝抗拉强度，取1570MPa；Qd钢丝绳终端悬挂质量，4919kg；Qd=2900+710+3.3/1.50.710000.85=4919kgH0钢丝绳最大悬挂长度，430m；m安全系数8；选择首绳钢丝绳型号为：67+FC-18-1570，Ps=1.11kg/m， Qp=169kN。尾绳钢丝绳每米质量：=1.32 kg/mnw尾绳数量选择尾绳型号为347+FC-20-1570，PS1.56kg/m。（4）
4、首绳最大静张力、最大静张力差及安全系数：提矿石时a、最大静张力Fj=(2900+710+3.3/1.50.71000+4301.11)9.81/1000=55.2kN b、最大静张力差 Fc=（710+3.3/1.50.71000）9.81/1000=22.07c、安全系数m=4169/55.2=12.28符合规范规定提人员时a、首绳旳最大静张力Fj=(2900+1580+44301.11)9.81/1000=58.95kN b、最大静张力差 Fc=15809.81/1000=11.77c、首绳旳安全系数m=4169/58.95=11.478 符合规范规定（5）提高机旳选择选用提高机为落地式多
5、绳摩擦式提高机提高机型号：JKMD-2.254（I）最大静张力：215kN最大静张力差：65kN减速比：10.5（6）电动机功率估算预选电动机功率：N=式中：K提高阻力系数，取1.2；传动效率，取0.9；动力系数，取1.3；速度系数，取1.2；Fc最大静张力差，Fc=22.07kN；v预选提高最大速度（m/s），取4.7m/s。4.7m/s0.5=10.25m/s选用YR355L2-8型三相异步电机，功率200kw、380V、740r/min。最大提高速度8.3m/s。3、提高运动学计算表5-1提高速度图计算表计算项目代号单位计算公式计算成果1.加速度与减速度a1,a3m/s2a1=a30.7
6、2.等速运行速度vm/sv8.33.加速或减速运行时间t1, t3st1=t3=v/a11.864.加速或减速运行距离h1,h3mh1=h3=0.5vt149.215.提高高度HmH4206.等速运行距离h2mh2=H-h1-h3321.587.等速运行时间t2st2=h2/v38.748.一次提高运行时间T1sT1=t1+t2+t362.469.停歇时间s3010.一次提高全时间TsT=2(T1+)184.9311.每小时提高次数nn=3600/2(T1+)19.46 4、提高能力校核（1）矿车有效载重量：Q效=22130.70.85=1317kg（2）矿车最大载重量：Qt=22130.7=
7、1549kg（3）年提高量：A=CA年=1.270000=84000t， C提高不均衡系数（4）提高速度：V=dn/60/10.5=3.142.25740/60/10.5=8.3m/s （6）一次提高旳循环时间： T=2（t1+t2+t3+）=184.93（7）小时提高次数：n=3600/184.93=25.62次（8）小时提高量：Qh=25.622213/10000.70.85 =33.73t/h（9）日提高量：Q日=33.73t/h14h/1.2=393.58t/d，每天提高时间取14h。（10）年提矿石量：QA=393.58330/10000=12.99万吨满足提高能力7万吨提高能力规定。
