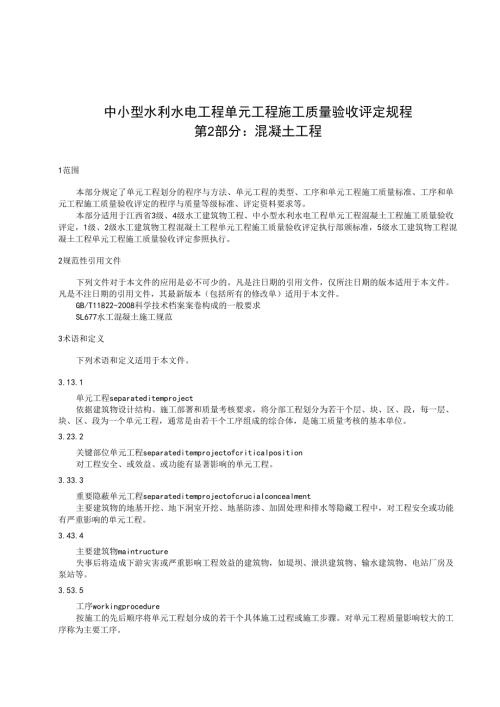

1、中小型水利水电工程单元工程施工质量验收评定规程第2部分：混凝土工程1范围本部分规定了单元工程划分的程序与方法、单元工程的类型、工序和单元工程施工质量标准、工序和单元工程施工质量验收评定的程序与质量等级标准、评定资料要求等。本部分适用于江西省3级、4级水工建筑物工程、中小型水利水电工程单元工程混凝土工程施工质量验收评定，1级、2级水工建筑物工程混凝土工程单元工程施工质量验收评定执行部颁标准，5级水工建筑物工程混凝土工程单元工程施工质量验收评定参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括
2、所有的修改单）适用于本文件。GB/T11822-2008科学技术档案案卷构成的一般要求SL677水工混凝土施工规范3术语和定义下列术语和定义适用于本文件。3.13.1单元工程separateditemproject依据建筑物设计结构、施工部署和质量考核要求，将分部工程划分为若干个层、块、区、段，每一层、块、区、段为一个单元工程，通常是由若干个工序组成的综合体，是施工质量考核的基本单位。3.23.2关键部位单元工程separateditemprojectofcriticalposition对工程安全、或效益、或功能有显著影响的单元工程。3.33.3重要隐蔽单元工程separateditempro
3、jectofcruciaIconcealment主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐藏工程中，对工程安全或功能有严重影响的单元工程。3.43.4主要建筑物maintructure失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄洪建筑物、输水建筑物、电站厂房及泵站等。3.53.5工序workingprocedure按施工的先后顺序将单元工程划分成的若干个具体施工过程或施工步骤。对单元工程质量影响较大的工序称为主要工序。3.63.6主控项目dominantitem对单元工程的功能起决定作用或对安全、卫生、环境保护有重大影响的检验项目。3.73.7一般项目gen
4、eraIitem除主控项目以外的检验项目。3.83.8中间产品intermediateprocduct工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆拌和物、混凝土预制构件等土建类工程的成品及半成品。3.93.9见证取样evidentiaItesting在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质量检测单位所进行的检测。3.103.10平行检测ParaIleltest监理单位按照有关规定或监理合同的约定，在施工单位自检的基础上，按照一定的比例独立取样，送项目法人委托或认可的具有水利工程质量检测资质的检测单位进行检测试验的活动。3.113.11跟踪检测
5、trackingtest监理单位按照有关规定或监理合同的约定，在施工单位实施试验（检测）取样时，监理人员应按照一定的比例监督施工单位取样、送样以及试样标识和记录，并与施工单位送样人共同在送样记录上签字的活动。3.123.12质量事故accidentduetopoorquaIity在水利水电工程建设过程中，由于建设管理、监理、勘测、设计、咨询、施工、材料、设备等原因造成工程质量不符合国家和行业相关标准以及合同约定的质量标准，影响工程使用寿命和对工程安全运行造成隐患和危害的事件。3. 133.13质量缺B自defectofconstructionaIquaIity对工程质量有影响，但小于一般质量事
6、故的质量问题。4基本规定3.1 一般要求3.1.1 单元工程划分应符合下列要求：a）质量监督机构确认工程项目划分后，项目法人（或委托监理单位）应组织监理、设计、施工等单位，根据本部分的规定，共同划分单元工程。b）项目法人在分部工程开工前，应将单元工程划分结果（划分表及说明）书面报送质量监督机构备案。c）工程实施过程中，因单位工程、分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分发生变化时，项目法人（或委托监理单位）应组织监理、设计、施工等单位，按4.1.1a）和b）的要求，及时调整单元工程划分，并将调整后的单元工程划分结果（划分表及说明）重新书面报送质量监督机构备案。3.1.2 单元工程
7、按工序划分情况，分为划分工序单元工程和不划分工序单元工程。a）划分工序单元工程应先进行工序施工质量验收评定。在工序施工质量验收评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量验收评定。b）不划分工序单元工程的施工质量验收评定，在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。3.1.3 检验项目应分为主控项目和一般项目。3.1.4 工序和单元工程施工质量等各类项目的检验，应采用随机布点和现场监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合本部分和相关标准的规定。3.1.5 工序施工质量验收检查（测）记录表、不划分工序的单元工程施工质量验收检
8、查（测）记录表、工序施工质量验收评定表、单元工程施工质量验收评定表及备查资料的制备应由施工单位负责，其规格采用A4（210mm297mm）国际纸张标准。档案装订页边距应符合GB/T11822-2008附录A中图A.3的要求，即纵向页面档案的左边距或横向页面档案的上边距为2.5cmo4. 2工序施工质量验收评定4.2.1单元工程中的工序分为主要工序和一般工序。主要工序和一般工序的划分应按本部分的规定执行。4.2.2工序施工质量验收评定应具备下列条件：a）工序中所有施工项目（或施工内容）已完成，现场具备验收条件。b）工序中所包含的施工质量检验项目经施工单位自检全部合格。4.2.3工序施工质量验收评
9、定应按下列程序进行：a）施工单位应首先对已经完成的工序施工质量按4.2.4a）l）的要求进行自检,并做好检查（测）记录（附录A）Ob）施工单位自检合格后，应填写工序施工质量验收评定表（附录B）,专职质检员履行相应签认手续后，向监理单位申请复核。c）监理单位收到申请后，应在4h内进行复核。复核包括下列内容：D核查施工单位报验资料是否真实、齐全、准确、清晰。2）结合平行检测和跟踪检测记录等，复核工序施工质量检验项目是否符合本部分的要求。3）在施工单位提交的工序施工质量验收评定表中填写复核记录，并签署工序施工质量验收评定复核意见，核定工序施工质量等级，现场监理工程师履行相应签认手续。4.2.4工序施
10、工质量验收评定应包括下列资料：a）施工单位报验时，应提交下列资料：1）各班（组）的初检记录、施工队复检记录、施工项目部专职质检员终检记录。2）工序中各施工质量检验项目的检验记录。3）施工中的见证取样及记录。4）施工单位自检完成后，填写的工序施工质量验收评定表。b）监理单位应提交下列资料：1）监理单位对工序中施工质量检验项目的平行检测记录。2）现场监理工程师签署质量复核意见的工序施工质量验收评定表。4.2.5工序施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：D主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有70%及以上的
11、检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。c）优良等级标准应符合下列规定：1）主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。4. 3单元工程施工质量验收评定5. 3.1单元工程施工质量验收评定应具备下列条件：a）单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。b）已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。6
12、 3.2单元工程施工质量验收评定应按下列程序进行：a）施工单位应首先对已经完成的单元工程施工质量进行自检，并填写检查（测）记录（附录A）。b）施工单位自检合格后，应填写单元工程施工质量验收评定表（附录B）,向监理单位申请复核。c）监理单位收到申请后，应在8h内进行复核。复核应包括下列内容：D核查施工单位报验资料是否真实、齐全、准确、清晰。2）对照施工图纸及施工技术要求，结合平行检测和跟踪检测记录等，复核单元工程质量是否达到本部分的要求。3）检查已完单元工程遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量验收评定复核意见，核定单元工程施工质量
13、等级，现场监理工程师履行相应签认手续。4）对验收中发现的问题提出处理意见。d）重要隐蔽单元工程或关键部位单元工程施工质量经施工单位自评合格、监理单位抽检后，项目法人（或委托监理单位）应组织监理、地勘、设计、施工等单位组成重要隐蔽单元工程或关键部位单元工程施工质量联合验收评定小组，对重要隐蔽单元工程或关键部位单元工程的施工质量共同进行现场检查（测）验收、核定其质量等级量、签署重要隐蔽单元工程或关键部位单元工程质量等级签证表（附录C）O在重要隐蔽单元工程或关键部位单元工程施工质量联合验收前，项目法人（或委托监理单位）应提前通知质量监督机构，并将重要隐蔽单元工程或关键部位单元工程质量等级签证表报送质
14、量监督机构核备。4. 3.3单元工程施工质量验收评定应包括下列资料：a）施工单位申请验收评定时，应提交下列资料：D单元工程中所含工序（或检验项目）验收评定的检验记录。2）各项实体检验项目的检验记录。3）施工中的见证取样记录。4）施工单位自检完成后，填写的单元工程施工质量验收评定表。b）监理单位应提交下列资料：1）监理单位对单元工程施工质量的平行检测记录。2）监理工程师签署质量复核意见的单元工程施工质量验收评定表。4.3.4划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：D各工序施工质量验收评定应全部合格。2）各项报验资料
15、应符合本部分的要求。b）优良等级标准应符合下列规定：D各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序的施工质量应达到优良等级。2）各项报验资料应符合本部分的要求。4.3.5不划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：a）合格等级标准应符合下列规定：1）主控项目，检验结果应全部符合本部分的要求。2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。b）优良等级标准应符合下列规定：D主控项目，检验结果应全部符合本部分的要
16、求。2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质量不应超出有关规范或设计要求的限值。3）各项报验资料应符合本部分的要求。4.3.6单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行验收评定：a）全部返工重做的，重新进行验收评定。b）经加固补强并经设计和监理单位鉴定能达到设计要求的，其质量只能评定为合格。c）处理后的单元工程部分质量指标仍未达到设计要求的，经原设计单位复核，项目法人及监理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了建筑物外形尺寸或造成工程永久缺陷的，项目法人、设计单位及监理单位确认能
17、基本满足设计要求，其质量可评定为合格，并按规定进行质量缺陷备案。5普通混凝土工程5.1 常规混凝土工程5.1.1 一般规定5.1.1.1 单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。5.1.1.2 工序划分：普通混凝土单元工程施工分为基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。5.1.1.3 水泥、钢筋、掺合料、外加剂、
18、止水片（带）等原材料质量应按有关标准要求进行检验，进场原材料质量检验结果应满足相关产品质量标准要求，不合格产品不应使用。5.1.1.4 砂石骨料质量标准应符合表1和表2的规定。表1砂料质量标准检验项目质量指标检验方法检验数量天然砂人工砂含泥量（%）设计龄期强度等级230MPa和有抗冻要求的混凝土3抽样检验同产地、同规格的砂，使用前应进行品质检验，使用过程中应按每使用3OOm35OOm3砂抽样检验1次，小型工程取下限值，中型工程取上限值。设计龄期强度等级V30MPa5泥块含量不允许有机质含量浅于标准色不允许云母含量（）2石粉含量（）618（指颗粒小于0.16mm）表观密度（kgm3）2500细度
19、模数2.23.02.42.8坚固性（%）有抗冻和抗侵蚀要求的混凝土8无抗冻要求的混凝土10硫化物及硫酸盐含量（）1（折算成SO3,按质量计轻物质含量（）1注：表中数据是引用SL677中表5.3.5匚f4的数据。检验项目质量指标检验方法检验数量含泥量(%)龙0、ZMO粒径级1抽样检验同产地、同规格的骨料，使用前应进行品质检验，使用过程中应按每使用3OOm3500m3骨料抽样检验1次，小型工程取下限值，中型工程取上限值。仄0、)50(20)粒径级0.5泥块含量不允许有机质含量浅于标准色坚固性(%)有抗冻和抗侵蚀要求的混凝土5无抗冻要求的混凝土12硫化物及硫酸盐含量(按重量折算成SO3)(%)0.5
20、表观密度(kgm3)22550吸水率(%)有抗冻和抗侵蚀要求的混凝土1.5无抗冻要求的混凝土2.5针片状颗粒含量(%)设计龄期强度等级230MPa和有抗冻要求的混凝土15设计龄期强度等级30MPa25超逊径含量(%)超径原孔筛小于5,超径筛余量为O逊径原孔筛小于10,逊径筛除量小于2软弱颗粒含量(%)设计龄期强度等级230MPa和有抗冻要求的混凝土5设计龄期强度等级V30MPa10注：表中数据是引用SL677中表5.3.6-2中的数据。5.1.1.5 硬化混凝土性能质量应符合表3的规定。表3硬化混凝土性能质量标准检验项目质量标准检验方法检验数量合格优良设计龄期抗渗性满足设计要求抽样、试验同一强
21、度等级、抗渗等级的混凝土，每季度12组抗压强度保证率()无筋(或少筋)混凝土三80尸三85抽样、试验大体积混凝土：28d龄期500m3/组；设计龄期每1000m3组。非大体积混凝土：28d龄期100m3/组；设计龄期每200m3组。每一浇筑块混凝土不足以上规定数量时，也应取样成型1组试件。结构(钢筋)混凝土夕三90尸95混凝土强度最低值C20三0.85设计龄期强度标准值C20三0.90设计龄期强度标准值抗压强度标准差(MPa)C204.53.5C20-C355.04.0C355.54.5设计龄期抗拉项目满足设计要求抽样、试验28d龄期每2000m3组；设计龄期每3000m3组设计龄期抗冻性合格
22、率()80100抽样、试验同一强度等级、抗冻等级的混凝土，每季度12组5.1.2 常规混凝土施工5.1.2.1 基础面、施工缝处理a）基础面处理施工质量标准表见表40表4基础面处理施工质量标准项次检验项目质量标准检验方法检验数量主控项目1基础面岩基符合设计要求观察、查阅设计图纸或地质报告全仓检查软基预留保护层已挖除；基础面符合设计要求观察、查阅测量断面图及设计图纸2岩面清理妥善引排或封堵观察一*般项目1地表水和地下水符合设计要求；清洗洁净、无积水、无积渣杂物观察b）混凝土施工缝处理质量标准见表50表5施工缝处理施工质量标准项次检验项目质量标准检验方法检验数量主控项目1施工缝的留置位置符合设计或
23、有关施工规范规定观察、量测全数检查2施工缝面凿毛基面无乳皮，成毛面，微露粗砂观察一般项目1缝面清理符合设计要求；清洗洁净、无积水、无积渣杂物观察5.1.2.2 模板制作及安装a）本节适用于定型或现场装配式钢、木模板等的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等）除应符合本标准外，还应符合有关技术标准和设计要求等的规定。b）模板制作及安装施工质量标准见表60表6模板制作及安装施工质量标准项次检验项目质量标准检验方法检验数量主控项目1稳定性、刚度和强度满足混凝土施工荷载要求，并符合模板设计要求对照模板设计文件及图纸检查全部检查2承重模板底面高程允许偏差0mm+5mm仪器测量模板
24、面积在100m2以内，不少于10个点；每增加100m2,检查点数增加不少3排架、梁、板、柱、墙结构断面尺寸允许偏差IOmm钢尺测量轴线位置允许偏差IOmm仪器测量垂直度允许偏差5mm2m靠尺量测、或仪器测量于10个点4结构物边线与设计边线外露表面内模板：允许偏差-10mmOmm外模板：允许偏差0mm+10mm钢尺测量板面积在100m2以内，不少于10个点；每增加100m2,检查点数增加不少于10个点隐蔽内面允许偏差15mm5预留孔、洞尺寸及位置孔、洞尺寸允许偏差-IOmm测量、查看图纸孔洞位置允许偏差IOmm一般项目1模板平整度、相邻两板面错台外露表面钢模：允许偏差2mm；木模：允许偏差3mm
25、2m靠尺量测或拉线检查模板面积在100m2以内，不少于10个点；每增加100m2,检查点数增加不少于10个点隐蔽内面允许偏差5mm2局部平整度外露表面钢模：允许偏差3mm；木模：允许偏差5mm按水平线（或垂直线）布置检测点，2m靠尺量测模板面积在100H?以上，不少于20个点。每增加100m2,检查点数增加不少于10个点隐蔽内面允许偏差IOmm3板面缝隙外露表面钢模：允许偏差1mm；木模：允许偏差2mm量测100m2以上，检查35个点。100m2以内，检查13个点隐蔽内面允许偏差2mm4结构物水平断面内部尺寸允许偏差20mm测量100m2以上，不少于10个点；100m2以内，不少于5个点5脱模
26、剂涂刷产品质量符合标准要求，涂刷均匀，无明显色差查阅产品质检证明，观察全面检查6模板外观表面光洁、无污物观察5.1.2.3钢筋制作及安装a）钢筋进场时应逐批（炉号）进行检验，应查验产品合格证、出厂检验报告和外观质量并记录,并按相关规定抽取试样进行力学性能检验，不符合标准规定的不应使用。b）钢筋制作及安装施工质量标准见表7,钢筋连接施工质量标准见表80表7钢筋制作及安装施工质量标准项次检验项目质量标准检验方法检验数量主控项目1钢筋的数量、规格尺寸、安装位置符合质量标准和设计的要求对照设计文件检查全数检查2钢筋接头的力学性能符合规范要求和国家及行业有关规定对照仓号在结构上取样测试焊接200个接头检
27、查1组，机械连接500个接头检验1组4钢筋连接钢筋连接的施工质量标准见表85钢筋间距符合规范和设计要求观察、量测不少于10个点一般项目1钢筋长度方向局部偏差1/2净保护层厚观察、量测不少于5个点2同一排受力钢筋间距排架、梁、柱允许偏差O5d观察、量测板、墙允许偏差0.1倍间距观察、量测3双排钢筋，其排与排间距允许偏差0.1倍排距观察、量测4梁与柱中箍筋间距允许偏差0.1倍箍筋间距观察、量测不少于10个点5保护层厚度局部偏差1/4净保护层厚观察、量测不少于5个点表8钢筋连接施工质量标准序号检验项目质量标准检验方法检验数量点焊帮条对焊接头中心纵向偏移差不大于0.5d接头处钢筋轴线的曲折4o1及长度
28、允许偏差-0.5d观察、量测电弧焊焊缝高度允许偏差-0.5d表面气孔夹渣在2d长度上数量不多于2个；气孔、夹渣的直径不大于3mm对焊接接头根部25阳Omm钢筋W0.15d每项不少于102焊及未焊透深度10070mm钢筋W0.10d观察、量测个点熔接头处钢筋中心线的位移0.1Od且不大于2mm槽焊焊缝表面（长为2d）和焊缝截面上蜂窝、气孔、非金属杂质1.5t绑缺扣、松扣不大于20%,且不集中观察、量测3扎连接弯钩朝向正确符合设计图纸观察搭接长度允许偏差-0.05设计值量测5.1.2.4预埋件（止水、伸缩缝等）制作及安装a）水工混凝土中的预埋件包括止水、伸缩缝（填充材料）、排水系统、冷却及灌浆管路
29、铁件、安全监测设施等。在施工中应进行全过程检查和保护，防止移位、变形、损坏及堵塞。b）预埋件的结构型式、位置、尺寸及材料的品种、规格、性能等应符合设计要求和有关标准。所有预埋件都应进行材质证明检查，需要抽检的材料应按有关规范进行。c）预埋件（止水、伸缩缝等）制作及安装施工质量标准见表9表12o表9止水片（带）施工质量标准项次检验项目质量标准检验方法检验数量主控项目1片（带）外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等观察所有外露止水片（带）2基座符合设计要求（按基础面要求验收合格）观察不少于5个点3片（带）插入深度符合设计要求检查，量测不少于1个点4沥青井（柱）位置准确、牢固，上下层
30、衔接好，电热元件及绝热材料埋设准确，沥青填塞密实观察检查35个点5接头符合工艺要求检查全数检查一般项目1片（带）偏差宽允许偏差5mm量测检查35个点高允许偏差2mm长允许偏差20mm2搭接长度金属止水片220mm,双面焊接量测每个焊接处橡胶、PVC止水带100mm量测每个连接处金属止水片与PVC止水带接头栓接长度三35Omm（螺栓栓接法）量测每个连接带3片（带）中心线与接缝中心线安装偏差允许偏差5mm量测检查12个点表10伸缩缝（填充材料）施工质量标准项次检验项目质量标准检验方法检验数量主控项目1伸缩缝缝面平整、顺直、干燥，外露铁件应割除，确保伸缩有效观察全部检查一般项目1涂敷沥青料涂刷均匀平
31、整、与混凝土黏接紧密，无气泡及隆起现象观察2黏贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密观察3铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝观察表11排水系统施工质量标准项次检验项目质量标准检验方法检验数量主控项目1孔口装置按设计要求加工、安装，并进行防锈处理，安装牢固，不应有渗水、漏水现象观察、量测全部检查2排水管通畅性通畅观察一般项目1排水孔倾斜度允许偏差4%量测全数检查2排水孔（管）位置允许偏差100mm量测3基岩排水孔倾斜度孔深不小于8m允许偏差1%量测孔深小于8m允许偏差2%量测深度允许偏差0.5%量测表12铁件施工质量标准项次检验项目质量标准检验方法检验
32、数量主控项目1高程、方位、埋入深度及外露长度等符合设计要求对照图纸现场观察、查阅施工记录、量测全部检查一般项目1铁件外观表面无锈皮、油污等观察2锚筋钻孔位置梁、柱的锚筋允许偏差20mm量测钢筋网的锚筋允许偏差50mm量测3钻孔底部的孔径锚筋直径20mm量测4钻孔深度符合设计要求量测5钻孔的倾斜度相对设计轴线允许偏差5%（在全孔深度范围内）量测5.1.2.5混凝土浇筑a）所选用的混凝土浇筑设备能力应与浇筑强度相适应，确保混凝土施工的连续性。b）混凝土浇筑工序包括混凝土养护和脱模施工内容OC）混凝土浇筑施工质量标准见表13。表13混凝土浇筑施工质量标准项次检验项目质量标准检验方法检验数量主控项目1
33、入仓混凝土料无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求观察不少于入仓总次数的50%2平仓分层厚度不大于振捣棒有效长度的90%,铺设均匀，分层清楚，无骨料集中现象观察、量测全部检查3混凝土振捣振捣器垂直插入下层5cm,有次序，间距、留振时间合理，无漏振、无超振在混凝土浇筑过程中全部检查4铺筑间歇时间符合要求，无初凝现象在混凝土浇筑过程中全部检查5浇筑温度（指有温控要求的混凝土）满足设计要求温度计测量6混凝土养护表面保持湿润；连续养护时间基本满足设计要求观察般项目1砂浆铺筑厚度宜为2Cm3cm,均匀平整，无漏铺观察全部检查2积水和泌水无外部水流入，泌水排除及时观察3插筋、管路等埋设
34、件以及模板的保护保护好，符合设计要求观察、量测4混凝土表面保护保护时间、保温材料质量符合设计要求观察5脱模脱模时间符合施工技术规范或设计要求观察或查阅施工记录不少于脱模总次数的30%5.1.2.6外观质量检查a）混凝土拆模后，应检查其外观质量。当发生混凝土裂缝、冷缝、蜂窝、麻面、错台和变形等质量问题时，应及时处理，并做好记录。b）混凝土外观质量评定可在拆模后或消除缺陷处理后进行。c）外观质量检查标准见表14。表14外观质量检查标准项检验项目质量标准检验方法检验数量主控表面平整符合设计要求使用2m靠尺或100n?以上的表面检查610个点；1度专用工具检查100n?以下的表面检查35个点项目2形体
35、尺寸符合设计要求或允许偏差20mm钢尺测量抽查15%3重要部位不允许，应修复使其符合设计要求观察、仪器检验全部检查般项目1麻面、蜂窝麻面、蜂窝累计面积不超过0.5%o经处理符合设计要求观察全部检查2孔洞单个面积不超过0.01m2,且深度不超过骨料最大粒径。经处理符合设计要求观察、量测3错台、跑模、掉角经处理符合设计要求观察、量测4表面裂缝短小、深度不大于钢筋保护层厚度的表面裂缝经处理符合设计要求观察、量测5.2埋石普通混凝土工程5.2.1一般规定5.2.1.1埋石普通混凝土单元工程宜以混凝土浇筑仓号划分，每一仓号分为一个单元工程。5.2.1.2埋石普通混凝土单元工程分为基础面或施工缝处理、模板
36、安装、钢筋制作及安装、预埋件（止水、伸缩缝等）制作及安装、埋石、混凝土浇筑（含养护、脱模）、外观质量检查7个工序，其中钢筋制作及安装、混凝土浇筑（含养护、脱模）工序宜为主要工序。5.2.2埋石普通混凝土施工5.2.2.1基础面、施工缝处理施工质量标准执行本部分5.1.2.1的规定。5.2.2.2模板制作及安装施工质量标准执行本部分5.1.2.2的规定。5.2.2.3钢筋制作及安装施工质量标准执行本部分5.1.2.3的规定。5.2.2.4预埋件制作及安装施工质量标准执行本部分5.1.2.4的规定。5.2.2.5埋石施工质量标准见表15。表15埋石施工质量标准项次检验项目质量标准检验方法检验数量主
37、控项目1表观质量质地坚硬、新鲜，严禁使用风化块石检查全数检查一般项目1块石间距块石与块石摆放的间距大于15cm,符合设计要求观察、量测每仓抽查不少于5个点2块径与重量单块重量大于25kg,最小边长大于20cm检查、量测每仓抽查不少于5个点3冲洗入仓块石表面泥垢、青苔、油质等必须冲洗干净，并敲除软弱尖角，保持湿润状态观察全数检查5.2.2.6混凝土浇筑施工质量标准执行本部分5.1.2.5的规定。5.2.2.7外观质量检查标准执行本部分5.1.2.6的规定。2仪器保管仪器设备安装埋设前，应存放在温度、湿度满足要求的仓库内上架保管对照记录检查，是否按要求进行保管全面检查10.4.2.2水雨情监测遥测
38、仪器安装埋设质量标准见表47O表47水雨情监测遥测仪器安装埋设质量标准项次检验项目质量要求检验方法检验数量主控项目1外观表面无锈蚀、伤痕及裂痕，引出的电缆护套无损伤检查逐个检查2规格、型号、数量符合设计和规范要求检查3埋设部位预留孔槽、导管及各种预埋件符合设计要求检查测量放线资料4观测用电缆连接与接线符合规范要求对照设计图纸及厂家说明书检查5屏蔽电缆连接各芯线应等长，电缆芯线和外套均可用热缩管热缩接头，也可采用专用电缆接头保护套对照设计图纸及厂家说明书检查一般项目1埋设仪器及附件预安装埋设前应进行配套组装并检验合格按照相关规范要求检查全面检查2仪器编号复查设计编号、出厂编号、自由状态测试全面检
39、查逐个检查3仪器安装埋设方向误差应符合设计要求对照相关规范要求检查4基岩中仪器埋设槽孔应清洗干净，回填砂浆符合设计要求对照设计检查6仪器保护检查调试埋设过程中应经常监测仪器工作状态，发现异常及时采取补救或更换仪器。埋设应做好标记，派专人维护，以防损坏现场检查7仪器埋设记录仪器埋设质量验收表、竣工图、考证表、测量资料、施工记录、安装照片和相关土建工作验收资料位置准确、资料齐全、规格统一、记录真实可靠逐个检查8观测时间及测次规定仪器埋设后立即全面检测电阻比、温度电阻、总电阻、分线电阻和绝缘性能，判断仪器工作状态、采集初始读数检查观测温度、电阻读数记录资料10.4.2.3观测电缆敷设质量标准见表48
40、O表48观测电缆敷设质量标准项次检验项目质量标准检验方法检验数量主控项目1电缆编号观测端应有3个编号；仪器端应有1个编号；每隔适当距离应后1个编号；编号材料应能防水、防污、防锈蚀目测逐根检查2电缆接头连接质量符合规范的要求；1.0MPa压力水中接头绝缘电阻大于50M按照规范和设计要求现场检查，必要时拍摄照片或录像3水平敷设符合规范和设计要求4垂直牵引符合规范和设计要求一般项目1敷设路线符合规范和设计要求现场检查必要时拍摄照片或录像2跨缝处理符合规范和设计要求3止水处理符合规范和设计要求逐根检查4电缆布设保护电缆的走向按设计要求，做好电缆临时测站保护箱及在牵引过程中保护等工作检查保护措施是否得当
41、有无损坏现象5电缆连通性和绝缘性能检查按规定时段对电缆连通性和仪器状态及绝缘情况进行检查并填写检查记录和说明；在回填或埋入混凝土前后，立即检查使用测读仪表现场检查记录附录A（规范性附录）工序施工质量与不划分工序的单元工程施工质量验收检查（测）记录表（样表）工序施工质量验收检查（测）记录表（样表）见表A.1。表A.1江西省中小型水利水电工程XXX工序施工质量验收检查（测）记录表合同工程名称：合同编码:单位工程名称工序名称分部工程名称工序编码单元工程名称施工单位单元工程部位施工日期年月日年月日项次检验项目检查（测）日期检查（测）记录主控项目12345般项目12345初检人：复检人：终检人：现场监理：不划分工序的单元工程施工质量验收检查（测）记录表（样表）见表A.2。表A.2江西省中小型水利水电工程XXX单元工程施工质量验收检查（测）记录表合同工程名称：合同编码：单位工程名称单元工程编码分部工程名称单元工程量单元工程名称施工单位单元工程部位施工日期年月日年月曰项次检验项目检查（测）日期检查（测）记录主控项目12345般项目12345初检人：复检人：终检人：现场监理:附录B（规范性附录）工序施工质量与单元工程施工质量验收评定表（样表）工序施工质量验收评定表（样表）见B.1。
