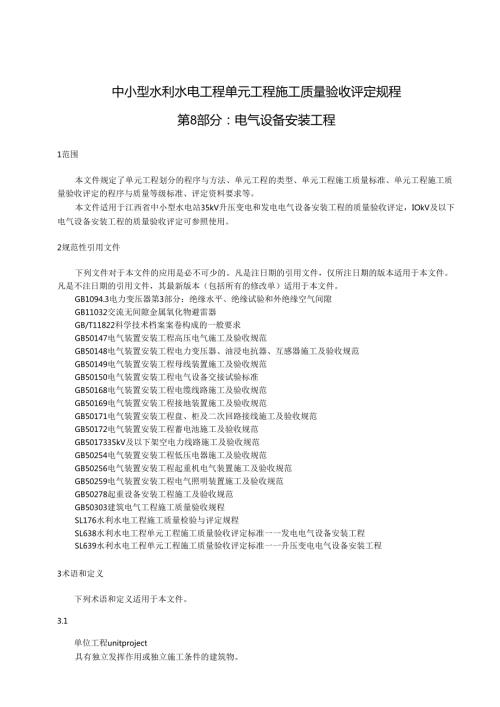

1、中小型水利水电工程单元工程施工质量验收评定规程第8部分：电气设备安装工程1范围本文件规定了单元工程划分的程序与方法、单元工程的类型、单元工程施工质量标准、单元工程施工质量验收评定的程序与质量等级标准、评定资料要求等。本文件适用于江西省中小型水电站35kV升压变电和发电电气设备安装工程的质量验收评定，IOkV及以下电气设备安装工程的质量验收评定可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
2、GB11032交流无间隙金属氧化物避雷器GB/T11822科学技术档案案卷构成的一般要求GB50147电气装置安装工程高压电气施工及验收规范GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50149电气装置安装工程母线装置施工及验收规范GB50150电气装置安装工程电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50172电气装置安装工程蓄电池施工及验收规范GB5017335kV及以下架空电力线路施工及验收规范GB5025
3、4电气装置安装工程低压电器施工及验收规范GB50256电气装置安装工程起重机电气装置施工及验收规范GB50259电气装置安装工程电气照明装置施工及验收规范GB50278起重设备安装工程施工及验收规范GB50303建筑电气工程施工质量验收规程SL176水利水电工程施工质量检验与评定规程SL638水利水电工程单元工程施工质量验收评定标准一一发电电气设备安装工程SL639水利水电工程单元工程施工质量验收评定标准一一升压变电电气设备安装工程3术语和定义下列术语和定义适用于本文件。3.1单位工程unitproject具有独立发挥作用或独立施工条件的建筑物。1.2分部工程separatedpartproj
4、ect在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的部分。对单位工程安全、功能或效益起决定性作用的分部工程称为主要分部工程。1.3单元工程separateditemproject依据设备性质、施工部署和质量考核要求将发电或升压变电电气设备划分为若干个安装项目完成的最小综合体，是安装质量考核的基本单位。宜以一台或一组同类电气设备的按照划分为一个单元工程，如一台变压器、一组断路器等。1.4关键部位单元工程separateditemprojectofcriticalposition对工程安全、或效益、或功能有显著影响的单元工程。1.5主控项目dominantitem对单元工程的功能
5、起决定作用或对安全、卫生、环境保护有重大影响的检验项目。3. 6一般项目generalitem除主控项目以外的检验项目。4基本规定4.1一般要求4.1.1 单元工程划分应符合下列要求：a）项目法人（委托监理单位）应组织有关参建单位，根据本规程的要求，共同划分单元工程，并同时确定关键部位单元工程；b）项目法人在分部工程开工前，单元工程划分结果（划分表及说明）应以书面报送质量监督机构备案；c）工程实施过程中，因单位工程、分部工程、关键部位单元工程的项目划分发生变化时，项目法人或监理单位应组织有关参建单位，按4.1.1a）和b）的要求，及时调整单元工程划分，并将调整后的单元工程划分结果（划分表及说明
6、重新书面报送质量监督机构备案。4.1.2 检验项目分为主控项目和一般项目。4.1.3 单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运行达到本规程要求，并具备完整安装记录的基础上进行。4.1.4 单元工程安装质量验收评定表及备查资料的制备应由安装单位负责，其规格采用A4（210mm297mm）国际标准，验收评定表一式4份，备查资料一式2份，其中验收评定表及其备查资料一份由监理单位保存，其余应由施工单位保存。4. 2单元工程安装质量验收评定4. 2.1单元工程安装质量验收评定应具备以下条件：a）单元工程所有安装项目已完成，施工现场具备验收的条件；b）单元工程所有安装项目的有关质量
7、缺陷已处理完毕；c）所用设备、材料均符合国家和相关行业的有关技术标准要求；d）安装的电气设备均具有产品质量合格文件；e）单元工程验收时提供的技术资料均符合验收规范规定；f）具备质量检验所需的检测手段。4. 2.2单元工程安装质量验收评定应按下列程序进行：安装单位应首先对已经完成的单元工程安装质量进行自检，并按附录B的规定填写安装项目质量检查记录表。a）安装单位自检合格后，应按附录A的规定填写单元工程安装质量验收评定表，专职质检员履行相应签认手续后，向监理单位申请复核；b）监理单位收到申请后，应在8h内进行复核。复核包括下列内容：D核查安装单位报验资料是否真实、齐全、准确、清晰；2）结合安装单位
8、报检资料及监理检验和跟踪检测等记录，复核单元工程质量检验项目是否符合本规程的要求；3）检查已完单元工程遗留问题的处理情况，在安装单位提交的单元工程安质量验收评定表中填写复核记录，并签署单元工程安装质量验收评定意见，核定单元工程安装质量等级，现场监理工程师履行相应签认手续；4）对验收中发现的问题提出处理意见。c）关键部位单元工程安装质量经安装单位自评合格、监理单位抽检合格后，项目法人或监理单位组织有关参建单位代表联合组成质量验收评定小组，对关键部位单元工程的安装质量共同进行现场检查（测）验收、评定其质量等级、按附录C的要求签署关键部位单元工程质量等级签证表。并在验收前，项目法人应通知质量监督机构
9、并将关键部位单元工程质量等级签证表报送质量监督机构核备。5. 2.3单元工程安装质量验收评定应包括以下内容：a）安装单位申请验收评定时，应做好以下工作：D单元工程中所含的全部检验项目的检验记录；2）各项调试、检验的检验记录；3）相关设备整组试验的记录；4）安装单位自检完成后，填写单元工程安装质量验收评定表并向监理单位申请复核。b）监理单位应做好以下工作：D对照有关图纸及有关技术文件，复核单元工程质量是否满足本标准要求；2）监理工程师签署质量复核意见的单元工程安装质量验收评定表；3）对验收中发现的问题提出处理意见。6. 2.4单元工程安装质量验收评定应包括下列资料：a）施工单位申请验收评定时，
10、应提交下列资料：D单元工程的安装记录和设备到货验收资料；2）制造厂提供的产品说明书、试验记录、合格证件及安装图纸等文件；表2断路器电气试验及操作试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻符合产品技术文件要求兆欧表测量2操动机构试验D位置指示器动作正确可靠，分、合位置指示与断路器实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠操作检查3交流耐压试验应符合GB50150的规定，试验中耐受规定的试验电压而无破坏性放电现象交流耐压试验设备试验6真空断路器安装工程6.1 一般规定6.1.1 适用范围：额定电压为IOkV35kV真空断路器安装工程质量验
11、收评定。6.1.2 单元工程划分：一组真空断路器安装工程宜为一个单元工程。6.1.3 真空断路器安装工程质量检验内容为安装、电气试验及操作试验等部分。6.2 安装、检查及试验6 .2.1真空断路器安装工程质量标准见3o7 .2.2真空断路器电气试验及操作试验质量标准见表4。表3真空断路器安装质量标准项次检验项目质量要求检验方法主控项目1接地接地牢固、导通良好观察检查导通检查一般项目1基础或支架1）中心距离及高度允许误差为10mm；2）预留孔或预埋件中心线允许误差为10mm；3）预埋螺栓中心线允许误差为2mm测量检查2本体安装安装垂直、固定牢固、相间支持瓷件在同一水平线上观察检查表4真空断路器电
12、气试验及操作试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻整体及绝缘拉杆绝缘电阻值应符合GB50150的规定及产品技术文件要求兆欧表测量2操作机构试验D位置指示器动作应正确可靠，分、合位置指示与设备实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠操作检查3主触头分、合闸的时间，分、合闸的同期性，合闸时触头的弹跳时间符合GB50150的规定开关特性测试仪测量4交流耐压试验符合GB50150的规定交流耐压试验设备试验表7负荷开关及高压熔断器安装质量标准项次检验项目质量要求检验方法主控项目1接地接地牢固，导通良好观察检查导通检查一般项目1基础或支架D
13、中心距离及高度允许误差为10mm；2）预留孔或预埋件中心线允许误差为10mm；3）预埋螺栓中心线允许误差为2mm测量检查2本体安装D安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为10mm,相间连杆在同一水平线上观察检查表8负荷开关及高压熔断器电气试验及操作试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求兆欧表测量2三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求仪器测量3操作机构线圈最低动作电压符合产品技术文件要求仪器测量4交流耐压试验应符合GB50150的规定交流耐压试验9
14、互感器安装工程1.1 一般规定1.1.1 适用范围：干式电压（电流）互感器安装工程质量验收评定。1.1.2 单元工程划分：一组电压（电流）互感器安装工程宜为一个单元工程。1.1.3 电压（电流）互感器安装工程质量检验内容为安装、电气试验及操作试验等部分。1.2 安装、电气试验及操作试验9 .2.1互感器安装质量标准见表910 2.2互感器电气试验及操作试验质量标准见表10。表9互感器安装质量标准项次检验项目质量要求检验方法主控项目1接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；电电互感器备用二次绕组端子先短路后接地。观察检查导通检查一般项目1连接螺栓齐全、坚固观
15、察检查扳动检查表10互感器电气试验及操作试验质量标准项次检验项目质量要求检验方法主控项目1绕组绝缘电阻1）一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻值不宜低于1000MQ；2）电流互感器一次绕组段间的绝缘电阻值不宜低于1000M,但由于结构原因而无法测量时可不进行；3）电容式电流互感器的末屏及电压互感器接地端（N）对外壳（地）的绝缘电阻值不宜低于100OMQ兆欧表测量2变比检查符合设计文件要求及产品技术文件要求测量检查3绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%,二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流
16、互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%直流电阻测试仪测量4交流耐压试验应符合GB50150的规定（IOKV及以下不进行）交流耐压试验设备试验一般项目5接线组别和极性符合设计文件要求，与铭牌和标志相符测量检查10电抗器与消弧线圈安装工程10.1 一般规定10.1.1 适用范围：额定电压为35kV及以下干式电抗器与消弧线圈安装工程质量验收评定。10.1.2 单元工程划分：同一电压等级、同一设备单元的干式电抗器与消弧线圈安装工程宜为一个单元工程。10.1.3 电抗器与消弧线圈安装工程质量检验内容应包括安装、电气试验部分。10.2 安装及试验1 0.2.1消弧线圈安装质量标准见
17、表11。10 .2.2电抗器电气试验质量标准见表12。表11消弧线圈安装质量标准项次检验项目质量要求检验方法一般项目1相色标志相色标志齐全、正确观察检查2开启门接地应符合GB50169的规定或产品技术文件要求观察检查25金属氧化物避雷器和中性点放电间隙安装工程25.1 一般规定25.1.1 适用于金属氧化物避雷器与中性点放电间隙安装工程质量验收评定。25.1.2 单元工程划分：一组金属氧化物避雷器或一组金属氧化物避雷器与中性点放电间隙安装工程宜为一个单元工程。25.1.3 金属氧化物避雷器和中性点放电间隙安装工程质量检验内容为电气试验等部分。25.2电气试验25. 2.1金属氧化物避雷器电气试
18、验质量标准见表48o26软母线装置安装工程25.1 一般规定25.1.1 适用于软母线装置（软母线、金具、绝缘子）安装工程质量验收评定25.1.2 单元工程划分：以同一电压等级、同一设备单元的软母线装置安装宜为一个单元工程。25.1.3 软母线装置安装工程质量检验内容为电气试验等部分。26. 2电气试验26. 2.1软母线装置电气试验质量标准见表49O表48金属氧化物避雷器电气试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻D电压等级35kV以上时，用5000V兆欧表测量，绝缘电阻值不小于2500MQ；2电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不低于100OMQ；3基
19、座绝缘电阻值不低于5M兆欧表测量2放电计数器及监视电流表放电计数器动作可靠，监视电流表指示良好雷击计数器测试器测量表49软母线装置电气试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻应符合GB50150的规定兆欧表测量2相位相位正确仪器测量3母线冲击合闸试验以额定电压对母线冲击合闸三次，无异常操作检查27管形母线装置安装工程26.1 一般规定26.1.1 适用于35kV及以下输配电管形母线装置安装工程质量验收评定。26.1.2 单元工程划分：同一电压等级、同一设备单元管型母线装置安装工程宜为一个单元工程。26.1.3 管型母线安装工程质量检验内容为电气试验等部分。27. 2电气试验2
20、7. 2.1管形母线装置电气试验质量标准见表50o表50管形母线装置电气试验质量标准项次检验项目质量要求检验方法主控项目1绝缘电阻应符合GB50150的规定兆欧表测量2相位相位正确仪器测量3冲击合闸试验额定电压冲击合闸三次，无异常检查报告28厂区馈电线路架设工程27.1 一般规定27.1.1 适用于厂区0.435kV馈电线路架设工程质量验收评定。27.1.2 单元工程划分：一回厂区馈电线路架设工程宜为一个单元工程。27.1.3 厂区馈电线路架设工程质量检验内容应包括立杆、馈电线路架设及电杆上电气设备安装、电气试验等部分。28. 2安装及检查28.2.1立杆质量标准见表51、表52、表530表5
21、1立杆质量标准项次检验项目质量要求检验方法主控项目1电杆外观1）表面光洁平整，壁厚均匀，无露筋、跑浆；2）放置地面检查时，无纵横向裂纹；3）杆身弯曲不应超过杆长0.1%观察检查测量检查2单杆杆身倾斜偏差1） 35kV线路允许偏差，不大于杆高的3%；2） IOkV及以下线路允许偏差；不大于杆梢直径的一半；3）转角杆应向外倾斜，横向位移不大于50mm测量检查3双杆组立偏差D直线杆结构中心与中心桩之间的横向位移不大于50mm；2）转角杆结构中心与中心桩之间的横、顺向位移，不大于50mm；3）迈步不大于30mm；4）两杆高低差小于20mm,根开中心偏差不超过30mm测量检查4电杆弯曲度整杆弯曲度不超过
22、电杆全长的0.2%测量检查5横担及瓷横担绝缘子安装偏差D横担端部上下歪斜、左右扭斜，不大于20mm；2）双杆的横担，横担与电杆连接处的高差不应大于连接距离的0.5%；左右扭斜不应大于横担总长度的1%；3）瓷横担绝缘子直立安装时，顶端顺线路歪斜，不大于10mm,水平安装时，顶端宜向上翘起5o-10,顶端顺线路歪斜不大于20mm测量检查仪器测量28.2.2馈电线路架设及电杆上电气设备安装质量标准见表52o表52电线路架设及电杆上电气设备安装质量标准项次检验项目质量要求检验方法主控项目1导线弧垂1)35kV架空电力线路紧线弧垂应在挂线后随即检查，弧垂误差不超过设计弧垂的+5%2.5%,且正误差最大值
23、不超过500mm；2)35kV架空电力线路导线或避雷线各相间的弧垂宜一致，在满足弧垂允许误差时各相间的相对误差不大于200mm；3)IOkV及以下架空电力线路导线紧好后，弧垂误差不超过设计弧垂的+5%。同档内各相导线弧垂宜一致，水平排列的导线弧垂相差不大于50mm观察检查仪器测量2接地应符合GB50173的规定一般项目1导线架设其它部分D导线固定、防震锤安装符合GB50173规定；2)35kV架空电力线路采用悬垂线夹时，绝缘子垂直地平面。特殊情况下，其在顺线路方向与垂直位置的倾斜角不超过5；3)采用绝缘线架设的IkV以下电力线路安装应符合GB50173的规定；4)线路的导线与拉线、电杆或构架之
24、间安装后的净空距离，35kV时，不小于600mm；1IokV时，不小于200mm；IkV以下时，不小于100mmo观察检查测量检查28.2.3厂区馈电线路电气试验质量标准见表530表53馈电线路电气试验质量标准项次检验项目质量要求检验方法主控项目1相位检查各相两侧相位一致仪器测量2冲击合闸试验额定电压下对空载线路冲击合闸3次，合闸过程中线路绝缘无损坏操作检查一般项目1绝缘电阻应符合GB50150的规定兆欧表测量2杆塔接地电阻符合设计文件要求接地电阻测试仪测量附录A（规范性）安装项目单元工程质量检查表（样式）A.1安装项目单元工程质量检查表样表。表A.1江西省中小型水利水电工程乂乂乂安装单元工程
25、质量检查表合同工程名称：合同编号:单位工程名称单元工程编码分部工程名称单元工程量单元工程名称安装单位单元工程部位检查日期年月日年月日项次检验项目质量要求实测值合格数电气及操作试验故障次数质量等级合格优良主控项目12般项目12检查意见：1、主控项目共项，其中合格项，合格率%o3、电气及操作试验故障次数2、一般项目共项，其中合格项，合格率%o4、结论：检验人（签字）：年月日安装单位U评定人（签字）：年月日海理工程师（签字）：年月日A.2安装项目主要部件调试及操作试验质量检查表样表。表A.2江西省中小型水利水电工程XXX安装项目主要部件调试及操作试验质量检查表合同工程名称：合同编号:单位工程名称单元
26、工程编码分部工程名称单元工程量单元工程名称安装单位单元工程部位试验日期年月日年月日项次检验项目调试及操作试验要求调试及操作试验情况结果123123检查见1、电气设备试验调试结果：2、电气设备操作试验结果：3、通电整组试验故障次数：4、结论：检验人（签字）：年月日安装单位评定人（签字）：年月日监理工程师（签字）：年月日A.3安装项目试运转质量检查表样表。表A.3江西省中小型水利水电工程空X安装项目试运转质量检查表合同工程名称：合同编号:单位工程名称单元工程编码分部工程名称单元工程量单元工程名称安装单位单元工程部位试运转日期年月日年月日项次检验项目试运转要求试运转情况结果123456检查意见检验人
27、签字）：年月日安装单位评定人（签字）：年月日监理工程师（签字）：年月日附录B（规范性）安装项目单元工程质量检查表（样式）B.1安装项目单元工程安装质量验收评定表（样表）。表A.4江西省中小型水利水电工程2Q”单元工程安装质量验收评定表工程名称：合同编号:单位工程名称单元工程编码分部工程名称单元工程量单元工程名称安装单位单元工程部位安装日期年月日年月日项次项目主控项目（个）一般项目（个）合格数合格率%合格数合格率%123各项试验和试运转效果安装单位自评意见1、各项试验和单元工程试运行要求，各项报验资料规定，检验项目合格。2、电气试验及操作试验故障次数o3、单元工程安装质量验收评定等级为：（质检
28、负责人签字，加盖公章）年月日监理单位复核意见1、各项试验和单元工程试运行要求，各项报验资料规定。检验项目合格。2、电气试验及操作试验故障次数o2、单元工程安装质量验收评定等级为：（现场监理工程师签字，加盖公章）年月日附录C（规范性）关键部位单元工程质量等级签证表（样式）C.1关键部位单元工程质量等级签证表表B.1关键部位单元工程质量等级签证表工程名称：合同编号:单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位自评日期安装单位自评意见1.自评意见：2,自评质量等级：终检人员签字：监理单位抽查意见抽查意见：监理工程师签字：联合小组核定意见1 .核定意见：2 .质量等级：年月曰保留意见保留意见人签字：备查资料清单（1）测量成果口（2）检测试验报告口（2）影像资料口（3）其他（）口联合小组成员单位名称职务、职称签名项目法人监理单位设计单位施工单位安装单位注：备查资料清单中凡涉及到的项目应在“口”内打“，如有其他资料在括号内注明资料的名称
