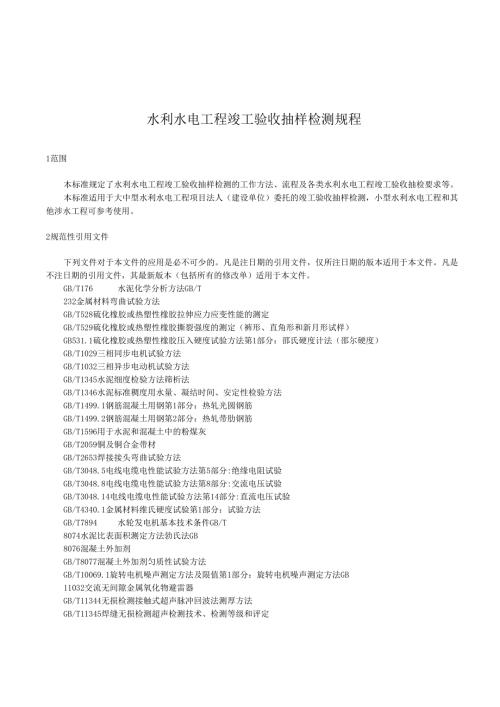

1、水利水电工程竣工验收抽样检测规程1范围本标准规定了水利水电工程竣工验收抽样检测的工作方法、流程及各类水利水电工程竣工验收抽检要求等。本标准适用于大中型水利水电工程项目法人（建设单位）委托的竣工验收抽样检测，小型水利水电工程和其他涉水工程可参考使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T176水泥化学分析方法GB/T232金属材料弯曲试验方法GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直
2、角形和新月形试样）GB531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）GB/T1029三相同步电机试验方法GB/T1032三相异步电动机试验方法GB/T1345水泥细度检验方法筛析法GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1596用于水泥和混凝土中的粉煤灰GB/T2059铜及铜合金带材GB/T2653焊接接头弯曲试验方法GB/T3048.5电线电缆电性能试验方法第5部分:绝缘电阻试验GB/T3048.8电线电缆电性能试验方法
3、第8部分:交流电压试验GB/T3048.14电线电缆电性能试验方法第14部分:直流电压试验GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T7894水轮发电机基本技术条件GB/T8074水泥比表面积测定方法勃氏法GB8076混凝土外加剂GB/T8077混凝土外加剂匀质性试验方法GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB11032交流无间隙金属氧化物避雷器GB/T11344无损检测接触式超声脉冲回波法测厚方法GB/T11345焊缝无损检测超声检测技术、检测等级和评定GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T1546
4、8水轮机基本技术条件GB/T17189水力机械（水轮机、蓄能泵和水泵水轮机）振动和脉动现场测试规程GB/T17671水泥胶砂强度检验方法（ISO法）GB/T18173.2高分子防水材料第2部分：止水带GB/T20043水轮机、蓄能泵和水泵水轮机水力性能现场验收试验规程GB/T22071.1互感器试验导则第1部分：电流互感器GB/T22071.2互感器试验导则第2部分：电磁式电压互感器GB/T28900钢筋混凝土用钢材试验方法GB/T29529泵的噪声测量与评价方法GB/T29531泵的振动测量与评价方法GB/T29712焊缝无损检测超声检测验收等级GB/T50123土工试验方法标准GB5015
5、0电气装置安装工程电气设备交接试验标准GB50204混凝土结构工程施工质量验收规范GB50766水电水利工程压力钢管制作安装及验收规范CECS21超声法检测混凝土缺陷技术规程CECS22岩土锚杆（索）技术规程DL/T474.1现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验DL/T474.2现场绝缘试验实施导则直流高电压试验DL/T474.3现场绝缘试验实施导则介质损耗因数tan试验DL/T474.4现场绝缘试验实施导则交流耐压试验DL/T474.5现场绝缘试验导则避雷器试验DL/T5010水电水利工程物探规程DL/T5017水电水利工程压力钢管制造安装及验收规范DL/T5148水工建筑物水
6、泥灌浆施工技术规范DL/T5150水工混凝土试验规程DL/T5151水工混凝土砂石骨料试验规程DL/T5173水电水利工程施工测量规范DL/T5181水电水利工程锚喷支护施工规范DL/T5200水电水利工程高压喷射灌浆技术规范DL/T5355水电水利工程土工试验规程DL/T5356水电水利工程粗粒土试验规程DL/T5358水电水利工程金属结构设备防腐蚀技术规程DL/T5424水电水利工程锚杆无损检测规程DL/T5425深层搅拌法地基处理技术规范DL/T5721水工喷射混凝土试验规程JB/T501电力变压器试验导则JGJ/T23回弹法检测混凝土抗压强度技术规程JGJ/T27钢筋焊接接头试验方法标
7、准JGJ107钢筋机械连接技术规程JGJ/T152混凝土中钢筋检测技术规程NB/T35045水电工程钢闸门制造安装及验收规范NB/T35051水电工程启闭机制造安装及验收规范NB/T42138高压交流断路器试验导则SL31水利水电工程钻孔压水试验规程SL49混凝土面板堆石坝施工规范SL52水利水电工程施工测量规范SL62水工建筑物水泥灌浆施工技术规范SL105水工金属结构防腐蚀规范SL176水利水电工程施工质量检验与评定规程SL237土工试验规程SL264水利水电工程岩石试验规程SL326水利水电工程物探规程SL345水利水电工程注水试验规程SL352水工混凝土试验规程SL377水利水电工程锚
8、喷支护技术规范SL381水利水电工程启闭机制造安装及验收规范SL432水利工程压力钢管制造安装及验收规范SL436堤防隐患探测规程SL545铸铁闸门技术条件SL582水工金属结构制造安装质量检验通则SL634水利水电单元工程施工质量验收评定标准堤防工程SL734水利工程质量检测技术规程3术语和定义下列术语和定义适用于本文件。3.13.1水禾U水电工程质量检测qualitydetectionofwaterandhydropowerprojects检测单位依据国家有关法律、法规和标准，对水利水电工程实体以及用于水利水电工程的原材料、中间产品、金属结构和机电设备等进行的检查、测量、试验或者度量，并将
9、结果与有关标准、要求进行比较以确定工程质量是否合格所进行的活动。3.23.2检测单位testingorganization依法成立，具有水利工程质量检测资质，依据相关标准或者技术规范，利用仪器设备、环境设施等技术条件和专业技能，对工程实体、原材料、中间产品、金属结构和机电设备等进行检验检测的专业技术组织。3.33.3检测人员inspector具有相应水利水电工程质量检测从业资格且从事水利水电工程质量检测的专业技术人员。3. 43.4竣工验收抽样检测samplingdetectionofcompletionacceptance项目法人委托具有相应资质的第三方质量检测单位对工程实体、原材料、中间产
10、品、金属结构和机电设备等质量进行全过程抽样检测的活动。以下简称“验收抽检”。4. 53.5验收抽检计划detectionplan根据工程规模等级、建设内容和周期等情况确定的全过程抽样检测工作计划。5. 63.6工程实体projectstructure由原材料、中间产品、构（部）件按一定的工艺或技术要求施工或制造、安装形成的结构体或设备。4基本规定5.1 承担验收抽检的单位不应与工程建设的项目法人、设计、监理、施工、设备制造（供应）等单位隶属同一经营实体。6. 2承担了施工单位自检或监理单位平行检测的检测单位，不应承担该项目验收抽检。6.1 验收抽检工作应与工程建设施工进度同步进行，项目法人具体
11、组织实施，并对检测单位提交的工程质量检测报告进行确认。6.2 项目主体工程开工前，项目法人应制定验收抽检计划，并报相应的质量监督机构备案。验收抽检计划格式参见附录Ao6.3 工程竣工验收前，检测单位应向项目法人提交工程验收抽检报告。验收抽检报告格式参见附录B。6.4 在对工程实体进行质量检测时，宜优先选用无损检测方法，减少对工程实体造成破坏。6.5 水利工程项目中的永久性房屋、铁路、公路、桥梁、码头、船闸、升船机等采用相应行业技术标准设计、施工的，工程质量检测应符合相应行业的规定及技术标准要求。5土石方工程验收抽检要求5.1 土坝坝体填筑工程土坝坝体填筑工程质量验收抽检要求见表1。表1土坝坝体
12、填筑工程验收抽检要求检测内容检测项目检测数量检测方法质量要求土坝坝体填筑压实度每150Om3250Om3检测1组，分部工程不少于3组SL237、DL/T5355、GB/T50123合格率不小于90%,不合格试样不应集中，不合格试样压实度不低于设计值的98%（1级、2级和高坝）或96%（3级中低坝及3级以下中坝）渗透系数压实度检测数量的5%15%,分部工程不少于1组符合设计要求土性分析（颗粒分析、液塑限等）根据需要进行检测内部缺陷（隐患）根据需要进行检测SL326SL436DL/T5010填筑体内部不应出现明显缺陷（隐患）断面尺寸坝顶宽度沿轴线每50m150m检测1个断面，分部工程不少于1个断面
13、SL52、DL/T5173-5cm+15Cm坝顶高程Ocm+10Cm坝面坡度不陡于设计值注L压实度的验收检测，应取实体填筑土进行击实试验，并以所得最大干密度作为计算压实度的依据，击实试验数量根据实际填筑情况确定，单位工程不少于1组。注2：环刀法检测的取样深度宜为20Cm80cm。5.2 粘土斜（心）墙工程粘土斜（心）墙工程验收抽检要求见表2。表2粘土斜（心）墙工程验收抽检要求检测内容检测项目检测数量检测方法质量要求粘土斜墙、心墙压实度每5Om100m轴线长检测1组，独立段不少于1组；或每90Om3150Om3检测1组；分部工程不少于3组SL237、DL/T5355、GB/T50123大坝工程：
14、符合设计要求。合格率不小于90%,不合格试样不应集中，不合格试样压实度不低于设计值的98%；堤防工程：符合SL634规范要求渗透系数压实度数量的5%15%,分部工程不少于1组SL237、DL/T5355、GB/T50123符合设计要求土性分析（颗粒分析、液塑限）根据需要进行检测SL237、DL/T5355、GB/T50123断面尺寸墙顶高程沿轴线每50m150m检测1组SL52、DL/T5173坡度（粘土斜墙）注L压实度的验收检测，应取实体填筑土进行击实试验，并以所得最大干密度作为计算压实度的依据，击实试验数量根据实际填筑情况确定，单位工程不小少1组。注2：环刀法检测的取样深度宜为20Cm80
15、cm。5. 3砂砾料填筑工程砂砾料填筑工程验收抽检要求见表3o表3砂砾料填筑工程验收抽检要求检测内容检测项目检测数量检测方法质量要求砂砾料填筑工程相对密度每100OOm33OOOOm3检测1组，独立段不少于1组；分部工程不少于3组SL237、DL/T5355、DL/T5356、GB/T50123大坝：合格率不小于90%,不合格试样不应集中，不合格试样相对密度不低于设计值的95%；一般砂砾料填筑：符合设计要求渗透系数有设计要求时，按压实度数量的5%15%,分部工程不少于1组符合设计要求土性分析（颗粒分析等）根据需要进行检测符合设计要求7. 4堆石料填筑工程堆石料填筑工程验收抽检要求见表4。表4堆
16、石料填筑工程验收抽检要求检测内容检测项目检测数量检测方法质量要求堆石料干密度（孔隙率）每30000m3-50000m3检测1组SL49、SL237DL/T5355、DL/T5356、GB/T50123符合设计要求渗透系数颗粒级配岩石强度（软化系数）5.5反滤料与过渡料填筑工程反滤料与过渡料填筑工程验收抽检要求见表5o表5反滤料与过渡料填筑工程验收抽检要求检测内容检测项目检测数量检测方法质量要求堆石坝反滤料与过渡料干密度每100OOm320000m3检测1组SL49、SL237、DL/T5355、DL/T5356、GB/T50123符合设计要求孔隙率渗透系数颗粒级配其他反滤料与过渡料反滤体厚度分
17、部工程不少于1组量测10%设计厚度颗粒级配根据需要进行检测SL237、DL/T5355、GB/T50123符合设计要求5.6垫层工程垫层工程验收抽检要求见表6。表6垫层工程验收抽检要求检测内容检测项目检测数量检测方法质量要求堆石坝垫层压实度每500Om3100OOm3检测1组；分部工程不少于1组SL49、SL237、DL/T5355、DL/T5356、GB/T50123符合设计要求孔隙率渗透系数颗粒级配护坡垫层厚度分部工程不少于3组量测允许偏差为15%设计厚度5.7堤防堤身填筑工程地方堤身填筑工程质量验收抽检要求见表7。表7堤防堤身填筑工程验收抽检要求检测内容检测项目检测数量检测方法质量要求堤
18、防堤身填筑压实度每150Om3250Om3检测1组（或：每100m25Om轴线长检测1组），独立堤段不少于1组；分部工程不少于3组SL237、DL/T5355、GB/T50123符合SL634规范要求渗透系数压实度数量的5%15%,分部工程不少于1组SL237、DL/T5355、GB/T50123符合设计要求土性分析（颗粒分析、液塑限等）根据需要进行检测内部缺陷（隐患）根据需要进行检测SL326、SL436、DL/T5010填筑体内部不应出现明显缺陷（隐患）断面尺寸堤顶宽度沿轴线每50Om200Om检测一组SL52、DL/T5173-5cm+15Cm堤顶高程Ocm+10Cm堤面坡度不陡于设计值
19、注1：压实度的验收检测，应取实体填筑土进行击实试验，并以所得最大干密度作为计算压实度的依据，击实试验数量根据实际填筑情况确定，单位工程不少于1组。注2：环刀法检测的取样深度宜为20Cm80cm。5. 8砌石工程砌石工程验收抽检要求见表8。表8砌石工程验收抽检要求检测内容检测项目检测数量检测方法质量要求干砌石体岩石强度（软化系数）根据料源情况，每种材料检测不少于1组SL264符合设计要求断面尺寸表面平整度分部工程不少于3组2m靠尺检测符合设计要求，允许偏差5cm厚度量测符合设计要求，允许偏差10%坡度SL52、DL/T5173符合设计要求，允许偏差2%干砌石护坡岩石强度（软化系数）根据料源情况，
20、每种材料检测不少于1组SL264符合设计要求断面尺寸表面平整度每100Om2200Om2检测1组，分部工程不少于3组2m靠尺检测符合设计要求，允许偏差8cm厚度量测厚度小于50cm,允许偏差为5cm；厚度大于50cm,允许偏差为10坡度SL52、DL/T5173不陡于设计坡度水泥砂浆砌石体岩石强度（软化系数）根据料源情况，每种材料检测不少于1组SL264符合设计要求断面尺寸顶面高程分部工程不少于3组量测符合设计要求，允许偏差+1.5cm水泥砂浆砌石护坡岩石强度（软化系数）根据料源情况，每种材料检测不少于1组SL264符合设计要求断面尺寸表面平整度每100om2200Om2检测1组，分部工程不少
21、于3组2m靠尺检测符合设计要求，允许偏差5cm厚度量测允许偏差为5cm坡度SL52、DL/T5173不陡于设计坡度砌石坝工程密度、孔隙率分部工程不少于3组全孔取芯法、SL237符合设计要求坝体渗透性能分部工程不少于3组SL345岩石强度（软化系数）根据料源情况检测13组SL264断面尺寸平面偏差分部工程不少于3组SL52、DL/T5173允许偏差4cm高程偏差重力坝允许偏差3cm拱坝、支墩坝允许偏差2cm5.9护岸工程护岸工程验收抽检要求见表9。表12混凝土工程原材料及中间产品验收抽检要求名称检测项目检测数量检测方法质量要求水泥3d、28d抗压强度及抗折强度、细度、标准稠度用水量、凝结时间、安
22、定性等以同一水泥厂、同品牌、同强度等级、同一出厂编号，袋装水泥每2000t检测1组；散装水泥每5000t检测1组GB/T1346、GB/T8074GB/T17671、GB/T1345符合规范要求砂含泥量、泥块含量、云母含量、有机质含量、颗粒级配等。每6000t检测1组SL352、GB/T14684DL/T5151碎（卵）石含泥量、泥块含量、颗粒级配、压碎指标、有机质含量、软弱颗粒含量等。每6000t检测1组SL352、GB/T14685、DL/T5151粉煤灰细度、烧失量、需水量比、三氧化硫、强度活性指数等每200Ot检测1组GB/T1596、GB/T176钢筋外观质量及公称直径、重量偏差、抗
23、拉强度、屈服点、伸长率、冷弯等同一牌号、炉罐号、尺寸，每600t检测1组GB/T1499.1GB/T1499.2GB/T28900钢筋接头焊接接头质量：抗拉强度、对焊抗拉强度、冷弯等每种尺寸、接头方式不少于1组JGJ/T27GB/T2653、JGJ107混凝土抗压强度、抗渗、抗冻性能等抗压强度：大体积混凝土28d龄期每5OOOm3成型1组；非大体积混凝土28d龄期每1OOOm3成型1组；抗渗、抗冻按立方体抗压强度数量的10%30%进行检测SL352、DL/T5150符合设计要求喷射混凝土抗压强度每500m2检测1组SL377、DL/T5721自密实混凝土抗压强度每2000m3检测1组SL352
24、DL/T5150符合设计要求砂浆抗压强度每2000m3检测1组SL352、DL/T5150止水橡胶橡胶止水带母材：拉伸强度、扯断伸长率、撕裂强度、老化等；接头：强度每批检测1组GB/T528、GB/T529、GB/T18173.2符合规范要求铜止水带厚度、强度、伸长率GBT2059GB/T4340.1、GB/T232外加剂减水率、率比、凝结时间差、抗压强度比每种类型检测1组GB8076、GB/T8077GB/T176注：以上检测项目，每个分部工程检测数量不少于1组，重要隐蔽工程检测数量不少于1组。6. 2混凝土坝工程混凝土坝工程验收抽检要求见表13。1. 8变压器变压器验收抽检要求见表48。
25、表48变压器验收抽检要求检测内容检测项目检测数量检测方法质量要求变压器绝缘电阻抽检每种型号总数量的30%DLT474.1JB/T501符合GB50150要求直流电阻JB/T501介质损耗DL/T474.3JB/T501交流耐压DL/T474.4、JB/T501电压比JB/T5012. 9水泵水泵验收抽检要求见表49。表49水泵检测项目、数量及质量要求检测内容检测项目检测数量检测方法质量要求水泵振动抽检每种型号总数量的30%GB/T29531符合GB/T29531要求噪音GB/T29529符合GB/T29529要求9. 10电动机电动机验收抽检要求见表50。表50电动机检测项目、数量及质量要求检
26、测内容检测项目检测数量检测方法质量要求电动机绝缘电阻及吸收比抽检每种型号总数量的30%DLT474.1GB/T1032符合GB50150要求定子绕组的直流电阻GB/T1032定子绕组的交流耐压DL/T474.4GB/T1032定子绕组直流耐压及泄漏电流DL/T474.210. 11水泵机组综合性能水泵机组综合性能验收抽检要求见表51o表51水泵机组综合性能验收抽检要求检测内容检测项目检测数量检测方法质量要求水泵组综合性能装置效率根据需要进行检测GB/T20043符合设计要求10其他水利工程验收抽检要求10.1防汛道路工程防汛道路工程验收抽检要求见表52。表52防汛道路工程验收抽检要求检测内容检
27、测项目检测数量检测方法质量要求混凝土道路工程抗压强度20Om50Om检测1个断面SL352、DL/T5150符合设计要求宽度量测厚度允许偏差-IOmm水稳层厚度、密实度量测、SL237符合设计要求泥结石道路工程压实度50Om100Om检测1个断面SL237符合设计要求宽度量测允许偏差5cm厚度允许偏差2cm10.2农田水利工程农田水利工程验收抽检要求见表53O表53农田水利工程验收抽检要求检测内容检测项目抽检数量检测方法质量要求抬田工程高程检测1050个部位/kn?量测符合设计及规范要求供水管材外观同型号每500Om检测一组根据管材的型号进行检测规格尺寸耐压试验力学试验11. 3供水工程供水工
28、程验收抽检要求见表54。表54供水工程验收抽检要求检测内容检测项目检测数量检测方法质量要求供水管材及铺设外观同型号每500Om检测一组根据管材的型号进行检测符合设计及规范要求规格尺寸耐压试验力学试验埋置深度及垫层厚度每5000m检测一组，分部工程不少于3组量测厂房混凝土抗压强度每类建筑物抽检24组JGJ/T23SL352、DL/T5150符合设计要求混凝土抗渗性能芯样抗压强度检测数量的10%30%DL/T5150混凝土抗冻性能根据需要进行检测SL734钢筋数量、间距和保护层厚度根据需要进行检测GB50204、JGJ/T152符合设计及规范要求10.4生态护坡与挡墙工程生态护坡与挡墙工程验收抽检
29、要求见表55。表55生态护坡与挡墙工程验收抽检要求检测内容检测项目检测数量检测方法质量要求草皮护坡成活率根据需要进行检测利用百格网、钢卷尺进行量测不低于90%（面积比）生态混凝土预制块混凝土抗压强度沿轴线方向，每50Om100om检测1组SL352、DL/T5150符合设计要求预制块厚度量测允许偏差5mm附录A（规范性附录）验收抽检计划格式XXXX工程竣工验收抽检计划XXXXXX（项目法人名称）XXXX年X月X日一、概述应包括：工程概况、参建单位，工程所涉及的检测范围（岩土工程类、混凝土工程类、量测类、金属结构类、机械电气类）及对检测单位资质要求。二、检测计划应包括：检测依据、检测内容、检测项
30、目、检测数量、检测费用，见附表Al。宜包括：检测单价、对检测项目负责人的要求、对检测阶段和工期的要求、出具检测报告的要求。附表Al检测计划表格序号检测内容检测项目检测数量检测单价合计（元）备注总计（元）三、过程检测的具体要求应包括检测进度的总体安排，重要部位、隐蔽工程取样对检测单位过程参与的要求，对检测单位人员、组织保障的一般要求等。XXXXXX（项目法人名称）XXXX年X月X日附录B（规范性附录）验收抽检报告格式XXXX工程竣工验收抽检报告XXXXXX（检测单位名称）XXXX年X月X日（扉页应包括检测单位计量认证证书、检测资质证书等）一、概述应包括工程概况、参建单位、开完工时间等。二、检测依
31、据应包括实施验收抽检所使用的主要标准、规范、合同、设计图纸等。三、检测内容、数量、部位及设计要求应以表格形式表示出检测项目、数量、位置、设计值、规范要求等内容。四、检测方法和过程宜根据检测内容或分部工程划分情况进行编写。应包括检测方法、使用仪器设备、主要仪器设备操作步骤等。五、检测成果应根据检测内容或分部工程划分情况进行编写。应包括历次检测报告编号、收样日期、签发日期、试样编号、取样位置、抽样人员、样品描述、检测成果数据、检测人员签字等。六、检测结论应根据检测内容或分部工程划分情况，将检测结果与有关标准或设计要求进行比较，对检测内容是否合格给出结论。七、附件应包括检测过程影像资料，相关附图等。
