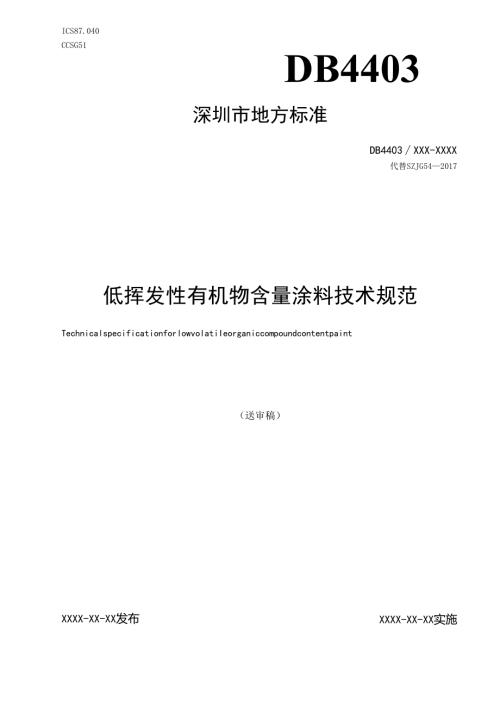

1、ICS87.040CCSG51DB4403深圳市地方标准DB4403XXX-XXXX代替SZJG542017低挥发性有机物含量涂料技术规范TechnicalspecificationforlowvolatiIeorganiccompoundcontentpaint（送审稿）XXXX-XX-XX实施XXXX-XX-XX发布深圳市市场监督管理局发布目次前言II引言III1范围12规范性引用文件13术语和定义14产品分类25技术要求26试验方法47检验结果的判定5本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替SZJG542017低挥发性有机
2、物含量涂料技术规范。与SZJG542017相比，除编辑性修改外，主要技术变化如下：a）修改了标准的范围（见第一章，2017版的第1章）；b）删除了规范性引用文件“GB/T6283、GB/T13354GB185822008、GB/T239862009GB244102009”，增加了规范性引用文件“GB/T17252007GB/T66822008、GB/T67502007、GB/T23986.22023GB/T346752017GB/T346822017、GB/T419532022（见第2章,2017版的第2章）；c）增加了“挥发性有机物”“低挥发性有机物含量涂料”“特殊功能性涂料”三个术语和定义
3、见第3章，2017版的第3章）；d）增加了“产品分类”一章（见第4章）；e）修改了电子电气产品及其他工业涂装行业涂料中金属用涂料的类别（见第5章，2017版的第4章）；f）修改了电子电器涂料、道路标线及交通标志涂料的类别和限值（见第5章，2017版的第4章）；g）修改木家具及木制品制造涂料的类别和限值（见第5章，2017版的第4章）；h）删除了集装箱涂料的类型和指标，新增大类车辆涂料和摩托车（含电动摩托车）的类型和指标（见表1）；D增加了无溶剂涂料的类别和限值（见表2）；j）增加了一般涂料、无溶剂涂料、辐射固化涂料的VC）C含量的限量值（见表1、表2、表3）；k）修改了“VOC含量”项目的试
4、验方法（见6.2,2017版的第5章）。本文件由深圳市生态环境局提出并归口。本文件起草单位：XXXX本文件主要起草人：XXXX本文件所代替标准的历次版本发布情况为：2017年首次发布为SZJG542017；本次为第一次修订。为落实深圳率先打造美丽中国典范行动方案(2020-2025),规范深圳市工业涂装涂料领域污染防治工作的技术依据，加强深圳市VOC等有害物质的源头管控，根据深圳经济特区生态环境保护条例第十四条和深圳市生态环境地方标准管理办法的有关规定，特制定本文件。低挥发性有机物含量涂料技术规范1范围本文件规定了低挥发性有机物含量涂料产品的术语和定义、产品分类、技术要求、试验方法和检验结果的
5、判定等内容。本文件适用于深圳经济特区销售和使用的，对金属、塑胶等基材的表面进行装饰、保护及具有其他功能的各类工业涂装涂料。本文件不适用于航空航天涂料（含低空飞行产品用涂料）、核岛区专用涂料、特种机器人用涂料、军事装备和设施用涂料。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用（包括所有的修改单）文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本适用于本文件。GB/T17252007色漆、清漆和塑料不挥发物含量的测定GB/T3186色漆、清漆和色漆与清漆用原材料取样GB/T67502007色漆和清漆密度的测定比重瓶法GB/T8
6、170-2008数值修约规则与极限数值的表示和判定GB/T239852009色漆和清漆挥发性有机化合物（VC）C）含量的测定差值法法GB30981.22025GB/T346752017GB/T346822017GB/T419532022涂料中有害物质限量第2部分:工业涂料GB/T23986.22023色漆和清漆挥发性有机化合物（VOC）含量的测定第2部分：气相色谱辐射固化涂料中挥发性有机化合物（VOC）含量的测定含有活性稀释剂的涂料中挥发性有机化合物（VC）C）含量的测定色漆和清漆涂料中水分含量的测定气相色谱法3术语和定义GB30981.22025界定的以及下列术语和定义适用于本文件。3.1挥
7、发性有机物volatiIeorganiccompoundVOC参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。来源：GB378222019,3.1,有修改3.2低挥发性有机物含量涂料IOwvolatiIeorganiccompoundcontentpaint施工状态下涂料产品中存在的挥发性有机物的质量符合本标准相应产品的挥发性有机物含量限量要求的涂料产品。来源：GB385972020,3.1,有修改3.3特殊功能性涂料speciaIfunctionaIcoatings具有除保护、装饰外的一种或多种特殊功能，且受技术的限制不能被环境友好型涂料替代的高VC）C含量的一类涂料。来源
8、GB30981.22025,3.8,有修改4产品分类本文件将涂料分为一般涂料（含水性涂料和溶剂型涂料）、无溶剂涂料、辐射固化涂料、粉末涂料（含热熔型标线涂料）、腻子。5技术要求5.1除特殊功能性涂料、粉末涂料（含热熔型标线涂料）、锌铝涂料和腻子以外的各类涂料中VOC含量的限量值应符合表1、表2、表3的要求。本文件未涉及类别的产品VOC含量应符合相应强制性产品标准规定要求。注：特殊功能性涂料是指车辆涂装用侵蚀底漆、车辆发动机和排气管等部位使用的耐高温涂料、15（C以上高温烧结成膜的聚四氟乙烯类涂料（具备耐化学介质、耐磨、润滑、不粘等功能）、电镀银效果漆及配套涂料、绝缘涂料（具备电气绝缘作用的功
9、能）、耐指纹涂料及配套涂料（具备防指纹、油污等痕迹的功能）、电子元器件保护涂料（具备防酸雾、防尘、防湿等功能）、车灯硬化漆（具备提高车灯表面硬度的功能）、防雾涂料（具备防水雾的功能）、光学效应涂料（具备能产生特殊光学效果的功能）、生物识别功能涂料（具备能结合指纹、虹膜、面部等生物识别技术的功能）、电磁屏蔽型导电涂料（具备能有效屏蔽或吸收电磁波的功能）、储能及动力电池用阻燃涂料（用于储能设备，如锂电池、超级电容器等）和动力电池（如电动汽车电池）的功能性涂料）、电子电器用阻燃涂料及配套涂料、基于溶胶-凝胶技术的硬化液涂料、小型耐久活动件用涂料（具备高耐磨的功能，且单个独立件长、宽、高均不大于6cm
10、如拉链头）等。5.2一般涂料中VoC含量的限量值应符合表1的要求；无溶剂涂料中VC）C含量的限量值应符合表2的要求；辐射固化涂料中VOC含量的限量值应符合表3的要求。当涂料产品明示适用于多种用途时，应同时满足各用途的限量值要求。5.3除电泳涂料外，水性涂料和水性辐射固化涂料所有项目均不考虑水的稀释比例；其他类型涂料按产品明示的施工状态下的施工配比混合后测定，如多组分的某组分使用量为某一范围时，应按照产品施工状态下的施工配比规定的最大比例混合后进行测定。表1一般涂料中VOC含量的限量值要求产品类别主要产品类别限量值/（gL）机械设备涂料（含零部件涂料）富锌底漆400底漆250中涂250面漆（含
11、色漆和清漆）300玩具涂料木质件用涂料200非木质件用涂料420电子电器涂料一420表1（续）产品类别主要产品类别限量值/（gL）道路交通涂料路面标线涂料（含路面防滑涂料）150立面反光标记涂料50道路交通设施涂料300车间底漆300上建内部和机舱内部用涂料底漆250船舶涂料限钢制船内部用涂料（含维修理料,面漆300/|、口令口PhT其他300船舶维修涂料底漆400面漆420木器涂料（限工厂化使用涂料，含竹藤基材涂料）非辐射固化涂料250五金制品涂料电泳涂料250其他420车辆涂料汽车原厂涂料（乘用车、载货汽车）电泳底漆250中涂350底色漆420本色面漆420汽车原厂涂料客车（机动车）、专项
12、作业车、低速汽车、挂车电泳底漆250其他底漆420中涂300底色漆420本色面漆420罩光清漆420摩托车（含电动摩托车）涂料、自行车（含电动自行车）涂料、车辆用零部件涂料外饰塑胶件用涂料420底漆350金属件用体料色漆420清漆420内饰件用涂料420表2无溶剂涂料中VOC含量的限量值要求项目限量值/（gL）VOC含量60表3辐射固化涂料中VOC含量的限量值要求产品类别主要产品类型/施涂方式限量值/（gL）金属基材与塑胶基材喷涂350其他100木质基材水性200非水性1006试验方法6.1取样按GB/T3186的规定取样，也可按商定方法取样。取样量根据检验需要确定。6.2试验方法6.2.1V
13、OC含量6.2.1.1密度按GB/T6750的规定进行，试验温度为（230.5）。平行测定的两个结果的绝对差值应小于0.005gmLo6.2.1.2水性涂料中VOC含量6.2.1.2.1先按GB/T41953的规定，测定涂料中水分含量。平行测定的两个结果的绝对差值应小于1.0%；如经分子筛干燥后的N,N-二甲基甲酰胺（DMF）中若水分含量低于0.02%,则DMF的水分含量设为零。6.2.1.2.2水性木器涂料、乳胶涂料、水性道路交通涂料、水性无机涂料以及水分含量大于等于70%（质量分数）的其他水性工业涂料，以及水分含量小于70%（质量分数）且挥发物含量与水分含量的绝对差值小于5.0%的其他水性
14、工业涂料，按GB/T23986.2-2023的规定进行。色谱柱采用中等极性色谱柱（6%氟丙苯基/94%甲基聚硅氧烷毛细管柱），色谱进样口温度为260,标记物为己二酸二乙酯。称取试样约1g；校准物限苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、乙二醇甲醛、乙二醇甲醛醋酸酯、乙二醇乙醛、乙二醇乙醛醋酸酯、乙二醇二甲醛、乙二醇二乙醛、二乙二醇二甲醛、三乙二醇二甲醛、甲醇、乙醇、正丙醇、异丙醇、正丁醇、异丁醇、乙二醇、1,2-丙二醇、1,3-丙二醇、二乙二醇、三乙胺、二甲基乙醇胺、2-氨基-2-甲基-1-丙醇、乙二醇正丁酸、乙二醇苯醛、二乙二醇正丁酸、乙二醇丁醛醋酸酯、二乙二醇乙醛醋酸酯、二乙二醇丁醛
15、醋酸酯、丙二醇单甲醛、丙二醇正丁酸、丙二醇苯醛、二丙二醇单甲醛、二丙二醇正丁酸、丙酮、甲基异戊基酮、N甲基咄咯烷酮、2,2,4-三甲基-1,3-戊二醇、己二酸二乙酯；如果出现其他的色谱峰，则应假定其相对于替代校准物（己二酸二乙酯）的相对校正因子为1.0进行计算。涂料中VC）C含量按GB/T23986.22023中11.4计算，检出限为2g/L。6.2.1.2.3水分含量小于70%（质量分数）且挥发物含量与水分含量的绝对差值大于等于5.0%的涂料（水性木器涂料、乳胶涂料、水性道路交通涂料、水性无机涂料除外），按GB/T239852009的规定进行。不挥发物含量按GB/T1725-2007的规定进
16、行，称取试样约1g,烘烤条件为（105+2）Clho涂料中VOC含量按GB/T239852009中8.4计算。6.2.1.3溶剂型涂料中VOC含量6.2.1.3.1不含活性稀释剂和水的溶剂型涂料按GB/T23985-2009的规定进行。不挥发物含量按GB/T1725的规定进行，称取试样约1g,烘烤条件为（1052）Clh;不测水分含量，水分含量设为零。不含活性稀释剂和水的溶剂型涂料中VOC含量的计算，按GB/T239852009中8.3进行。6.2.1.3.2含活性稀释剂的溶剂型涂料按GB/T34682-2017的规定进行，不测水分含量，水分含量设为零。不挥发物含量测定时的放置时间为标准试验环
17、境温度（232）；相对湿度（505）%下放置24h。含活性稀释剂的溶剂型涂料中VOC含量的计算，按GB/T346822017中8.3进行。6.2.1.3.3有意添加水的溶剂型涂料按GB/T239852009的规定进行。不挥发物含量按GB/T1725的规定进行，称取试样约1g,烘烤条件为（1052）Clh;水分含量的测定，按6.2.1.2的规定进行。有意添加水的溶剂型涂料中VOC含量的计算，按GB/T239852009中8.4进行。1.2. 1.4无溶剂型涂料中VOC含量按GB/T346822017的规定进行。不挥发物含量测定时的放置时间为标准试验环境温度（232）；相对湿度（505）%下放置2
18、4h,或按产品说明书要求时间放置，但放置时间不大于7d。不测水分，水分含量设为零。Vc）C含量的计算，按GB/T346822017中8.3进行。6. 2.1.5辐射固化涂料中VOC含量按GB/T346752017的规定进行。水性辐射固化涂料中VoC含量的计算，按GB/T346752017中8.4进行；水分含量的测定，按6.2.1.2的规定进行。非水性辐射固化涂料中VC）C含量的计算，按GB/T346752017中8.3进行；不测水分，水分含量设为零。7检验结果的判定7. 1检验结果的判定，按GB/T81702008中修约值比较法进行。7.1. 报出检验结果时，应同时注明产品明示的施工状态下的施工配比。7.2. 所有项目的检验结果均达到本文件的要求时，产品符合本文件要求。
