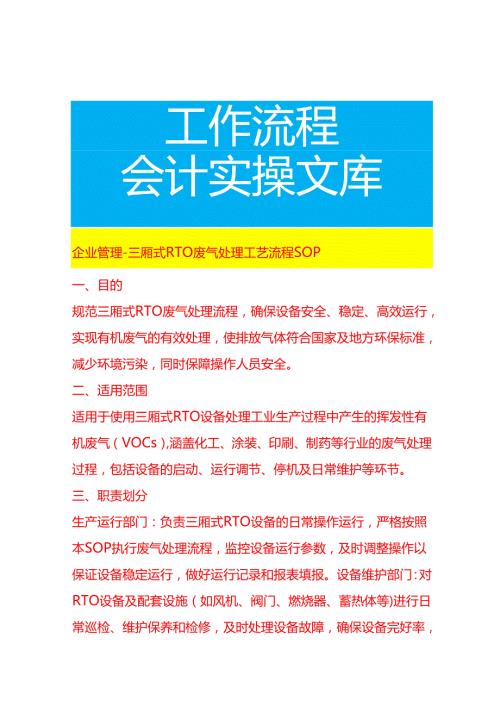

1、工作流程会计实操文库企业管理-三厢式RTO废气处理工艺流程SOP一、目的规范三厢式RTO废气处理流程，确保设备安全、稳定、高效运行，实现有机废气的有效处理，使排放气体符合国家及地方环保标准，减少环境污染，同时保障操作人员安全。二、适用范围适用于使用三厢式RTO设备处理工业生产过程中产生的挥发性有机废气（VOCs）,涵盖化工、涂装、印刷、制药等行业的废气处理过程，包括设备的启动、运行调节、停机及日常维护等环节。三、职责划分生产运行部门：负责三厢式RTO设备的日常操作运行，严格按照本SOP执行废气处理流程，监控设备运行参数，及时调整操作以保证设备稳定运行，做好运行记录和报表填报。设备维护部门：对R
2、TO设备及配套设施（如风机、阀门、燃烧器、蓄热体等)进行日常巡检、维护保养和检修，及时处理设备故障，确保设备完好率，建立设备档案与维修记录,负责设备的更新改造与技术升级。环保监测部门：制定废气处理过程中的监测计划，按照规定的频次和方法对废气进出口的污染物浓度(如VOCss颗粒物、氮氧化物等温度、压力、流量等指标进行采样检测，出具准确的监测报告，监督废气排放是否符合环保标准，对异常情况及时反馈并跟踪处理。安全管理部门：制定并监督执行RTO设备运行的安全管理制度与操作规程，组织安全培训与应急演练，检查生产现场的安全设施和防护措施落实情况，处理安全事故，确保设备运行符合安全生产法规要求。四、三厢式R
3、TO废气处理工艺流程及操作规范(一)设备启动前检查设备外观检查：检查三厢式RTO设备主体、管道、阀门、法兰等部位是否有破损、泄漏、变形等情况，确保设备结构完整。查看设备表面防腐涂层是否完好，有无脱落、锈蚀现象。蓄热体检查：打开设备检修口，检查蓄热室内的蓄热体是否堆积均匀、无堵塞、无破损。若蓄热体出现破碎、结块等情况，需及时清理或更换，保证废气与蓄热体充分接触，提高热量回收效率。阀门检查：对RTO系统中的进气阀、排气阀、切换阀、旁通阀等各类阀门进行检查，确认阀门开闭状态正确，阀杆转动灵活，密封性能良好，无卡滞、泄漏现象。手动操作阀门，检查其执行机构是否正常工作，电动阀门需测试其电控系统是否灵敏可
4、靠。风机检查：检查废气风机、助燃风机的外观是否完好，皮带（或联轴器）松紧度是否合适，轴承润滑是否良好。启动风机进行空载试运行，观察风机运行是否平稳，有无异常振动和噪声，检查风机电流、电压是否在正常范围内，确认风机性能满足运行要求。燃烧系统检查：检查燃烧器的喷嘴是否堵塞、损坏，点火电极是否正常，燃气管道（或燃油管道）连接是否牢固，有无泄漏现象。对燃气系统，需检测燃气压力是否符合燃烧器要求，开启燃气阀门，使用燃气检测仪检测管道接口处是否存在燃气泄漏；对燃油系统，检查油箱油位、油泵工作状态及油路畅通情况。同时，检查点火系统和火焰监测系统是否正常，确保能够可靠点火和实时监测火焰状态。仪表及控制系统检查
5、校验温度传感器、压力传感器、流量传感器等各类仪表，确保测量数据准确可靠。检查PLC控制系统、触摸屏操作界面是否运行正常，各控制参数设置是否符合工艺要求，测试设备的自动控制功能，如阀门的自动切换、燃烧器的自动启停、温度的自动调节等，确保设备能够实现自动化运行。安全设施检查：检查设备配备的安全设施，如防爆片、安全阀、紧急停机按钮、可燃气体报警仪、消防设施（灭火器、消防栓、喷淋系统等）是否齐全且处于完好状态。测试可燃气体报警仪的灵敏度，确保在废气泄漏或浓度超标时能够及时发出报警信号；检查消防设施的有效性，确保在发生火灾等紧急情况时能够正常使用。（二）设备启动启动风机：先启动助燃风机/待风机坦彳了稳
6、定后I开启废气风机，逐渐调节风机频率，使废气流量缓慢增加至设计负荷的30%-50%,对设备进行预热，防止因温度骤变损坏设备部件。在风机启动过程中，密切观察风机运行状态和设备内部压力变化，如有异常立即停机检查。启动燃烧器：当设备内部温度达到设定的点火温度（一般为300-400）后，启动燃烧器。按照燃烧器操作规程，先开启点火装置，再缓慢开启燃气（或燃油）阀门，进行点火操作。点火成功后，调节燃烧器的燃气（或燃油）流量和空气供给量，使燃烧器稳定燃烧，将设备温度逐步升高至正常运行温度（一般为760-850在燃烧器启动过程中，实时监测火焰状态和温度变化，若点火失败或火焰熄灭，需立即关闭燃气（或燃油）阀门，
7、查明原因并排除故障后再重新点火。切换阀门运行：当设备温度达到正常运行温度且稳定后，通过PLC控制系统按预定程序切换进气阀、排气阀和切换阀，使废气依次进入各个蓄热室进行预热、氧化反应和热量回收。检查阀门切换动作是否准确、到位，确保废气能够按照设定的流程在设备内顺畅流动。（三）正常运行操作参数监控：操作人员通过PLC控制系统和仪表盘实时监控RTO设备的运行参数，包括废气进出口温度、压力、流量，燃烧室温度，蓄热体温度，燃气（或燃油）流量、压力，风机电流、电压等。设定各参数的正常运行范围和报警阈值，当参数超出范围时，系统自动报警，操作人员需及时分析原因并采取相应措施进行调整。温度控制：燃烧室温度应控制
8、在760-850,确保有机废气能够充分氧化分解。通过调节燃烧器的燃气（或燃油）流量和助燃空气量，维持燃烧室温度稳定。若温度过高，可适当减少燃气（或燃油）供给或增加废气流量；若温度过低，需增加燃气（或燃油）供给或减少废气流量。同时，监测蓄热体进出口温度，判断蓄热体的热量回收效果，若蓄热体温度异常，可能存在堵塞或损坏情况，需及时检查处理。压力控制：保持设备内部压力稳定，一般控制在微正压（50-200Pa）状态。通过调节废气风机和排气风机的频率，控制设备进出口压力。若压力过高，可能是管道堵塞或阀门故障，需检查清理管道和阀门；若压力过低，可能存在泄漏现象，需查找泄漏点并进行修复。流量控制：根据生产车间
9、废气产生量和设备处理能力，调节废气风机频率，控制废气流量在设备设计处理范围内（一般不超过设备额定处理量的110%）0同时，确保废气与助燃空气的比例合适，一般通过调节助燃风机频率和阀门开度来控制空气流量，使废气能够充分燃烧氧化。废气处理效果监测：环保监测部门按照规定的频次（一般每小时一次）对废气进出口的污染物浓度进行采样检测，主要检测指标包括VOCs浓度、颗粒物浓度、氮氧化物浓度等。根据检测结果评估废气处理效果，若排放浓度接近或超过排放标准，需及时调整设备运行参数（如提高燃烧室温度、增加助燃空气量等），确保废气达标排放。设备巡检：操作人员每小时对RTO设备进行一次现场巡检,检查设备运行状况，包括
10、设备及管道有无泄漏、阀门是否正常开闭、燃烧器火焰是否稳定、风机运行是否平稳、有无异常振动和噪声等。同时，检查安全设施是否完好，可燃气体报警仪是否正常工作。发现问题及时记录并上报，采取相应措施进行处理。（四）设备停机正常停机关闭废气进气阀：逐渐降低废气风机频率，减少废气进入量，当废气流量降至设计负荷的30%以下时，关闭废气进气阀,停止废气进入RTO设备。停止燃烧器：关闭燃烧器的燃气（或燃油）阀门，停止燃料供给，然后关闭点火装置，使燃烧器停止燃烧。继续保持助燃风机和废气风机运行，对设备进行吹扫，将设备内残留的废气和燃烧产物排出，吹扫时间一般不少于15分钟。停止风机:吹扫完成后,先停止废气风机,再停
11、止助燃风机。关闭设备进出口阀门、旁通阀等所有阀门，防止冷空气进入设备，对设备起到保护作用。紧急停机：当设备出现以下紧急情况（如设备内部温度过高或过低、压力异常、燃气泄漏、火灾、爆炸等）时，应立即按下紧急停机按钮，迅速关闭燃气（或燃油）阀门、废气进气阀，停止燃烧器和风机运行。同时,启动相应的应急措施，如使用消防设施灭火、疏散人员等，并及时报告相关部门进行处理。在故障排除后，需对设备进行全面检查，确认设备正常后方可重新启动。（五）设备维护与保养日常维护清洁设备：定期对RTO设备及周边环境进行清洁，清除设备表面的灰尘、油污和杂物，保持设备外观整洁。清理设备进出口管道内的积尘和杂质，防止管道堵塞影响废
12、气流通。检查密封件：检查设备各部位的密封件（如法兰密封垫、阀门密封填料等），如有磨损、老化或损坏，及时进行更换，确保设备密封性能良好，防止废气泄漏。润滑保养：按照设备说明书的要求，定期对风机轴承、阀门传动部件等进行润滑保养，添加或更换润滑油（脂），保证设备转动部件灵活运转，减少磨损，延长设备使用寿命。定期维护蓄热体更换：根据蓄热体的使用情况和设备运行时间（一般每1-2年），对蓄热体进行检查和更换。当蓄热体出现严重破损、堵塞或热量回收效率明显下降时，需及时更换新的蓄热体。更换蓄热体时，应注意蓄热体的装填方式和均匀度,确保蓄热效果。燃烧器检修：每半年对燃烧器进行一次全面检修，检查燃烧器的喷嘴、点火
13、电极、火焰监测器等部件是否正常，清理燃烧器内部的积碳和杂质，校准燃气（或燃油）流量和空气供给量，确保燃烧器燃烧效率和稳定性。阀门检修：定期对各类阀门进行检修，检查阀门的密封性能、阀杆灵活性和执行机构可靠性。对电动阀门，还需检查其电控系统和限位开关是否正常。如有阀门损坏或性能下降，及时进行维修或更换。仪表校准：每年对温度传感器、压力传感器、流量传感器等各类仪表进行校准，确保测量数据准确可靠。对校准不合格的仪表，及时进行维修或更换。设备大修：每3-5年对RTO设备进行一次全面大修，包括对设备主体结构、蓄热室、燃烧室、管道等进行检查和修复，更换磨损严重的部件，对设备进行整体防腐处理等。大修后需对设备
14、进行全面调试和性能测试，确保设备各项指标达到设计要求。五、安全与环保要求安全要求人员培训：操作人员必须经过专业培训，熟悉三厢式RTO设备的工作原理、操作规程和安全注意事项，取得相关操作资格证书后方可上岗操作。定期组织操作人员进行安全知识培训和应急演练，提高操作人员的安全意识和应急处理能力。防火防爆：RTO设备运行过程中涉及易燃、易爆的有机废气和燃料，因此必须严格执行防火防爆措施。生产区域内严禁明火，禁止吸烟和使用非防爆电气设备。设备应设置可靠的防爆装置（如防爆片、安全阀等），并定期进行检查和校验，确保在发生异常情况时能够及时释放压力”方止爆炸事故发生。对燃气系统，要安装燃气泄漏报警装置，一旦检
15、测到燃气泄漏，立即切断燃气阀门，并启动通风设施进行通风换气。防中毒：有机废气中的某些成分可能具有毒性，操作人员在设备运行和维护过程中应佩戴合适的防护用品，如防毒面具、防护手套、防护眼镜等”方止吸入有毒有害气体。对设备进行检修或清理时，必须先对设备进行通风置换，确保设备内有害气体浓度低于安全限值后，方可进入设备内部作业。作业过程中，应安排专人进行监护，一旦发生中毒等意外情况,及时进行救援。电气安全：RTO设备的电气系统应符合防爆、防潮要求，电气设备应安装漏电保护装置，防止触电事故发生。定期对电气线路和设备进行检查和维护，及时更换老化、破损的电线电缆，确保电气系统安全可靠运行。环保要求废气达标排放
16、严格按照国家及地方环保标准要求，控制RTO设备废气排放指标，确保废气中的VOCss颗粒物、氮氧化物等污染物浓度符合排放标准。定期对废气排放情况进行监测和评估，对排放超标的情况及时分析原因并采取有效措施进行整改，如优化设备运行参数、更换吸附材料、增加尾气处理设施等。减少二次污染：对RTO设备运行过程中产生的噪声、废水和固体废物进行有效控制，防止产生二次污染。设备的风机、燃烧器等部件应采取隔音、降噪措施，确保厂界噪声符合环保标准；设备运行过程中产生的废水（如冷凝水等）应进行收集和处理，达到排放标准后再排放；对更换下来的蓄热体、吸附材料等固体废物，应按照危险废物管理要求进行分类收集、存储和处置，委
17、托有资质的单位进行处理，严禁随意丢弃或排放。六、记录与文档管理运行记录：生产运行部门详细记录RTO设备的运行情况,包括设备启停时间、运行参数（温度、压力、流量、燃气流量等）、废气处理量、污染物排放浓度、设备异常情况及处理措施等。运行记录应如实填写，字迹清晰，确保设备运行过程可追溯。维护保养记录：设备维护部门记录设备的日常维护、定期维护和大修情况，包括维护保养时间、维护保养内容、更换的零部件、维修人员、维修后的设备运行状况等信息。通过维护保养记录，及时了解设备运行状态，制定合理的设备维护计划，延长设备使用寿命。监测记录：环保监测部门记录废气监测数据，包括监测时间、监测项目、监测结果、检测人员等信息。对监测数据进行分析和整理，形成监测报告，为设备运行和环保管理提供依据。安全记录：安全管理部门记录安全检查情况、安全培训记录、应急演练情况、安全事故处理情况等。通过安全记录，总结安全管理经验，不断完善安全管理制度和措施，提高设备运行的安全性。文档管理：将与三厢式RTO废气处理相关的技术文件（如设备说明书、工艺规程、环保标准等）、运行记录、维护保养记录、监测记录、安全记录等进行分类整理，由专人负责管理和保存。文档保存期限应符合相关法规和公司规定，以便于查询、追溯和管理。对重要的电子文档应进行备份，防止数据丢失。
