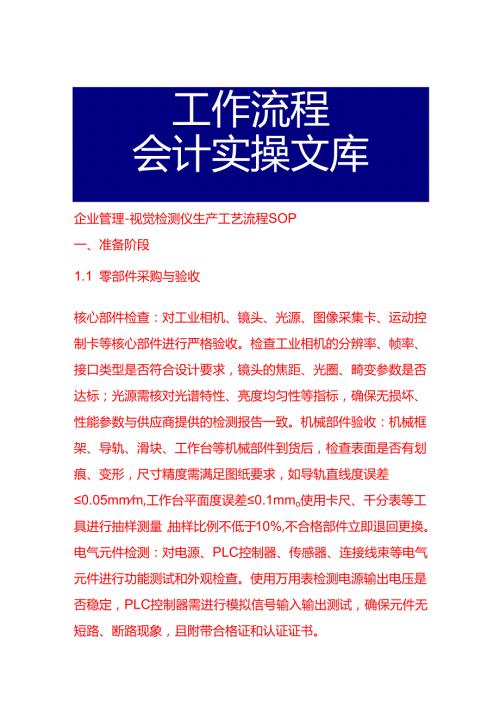

1、工作流程会计实操文库企业管理-视觉检测仪生产工艺流程SOP一、准备阶段1.1 零部件采购与验收核心部件检查：对工业相机、镜头、光源、图像采集卡、运动控制卡等核心部件进行严格验收。检查工业相机的分辨率、帧率、接口类型是否符合设计要求，镜头的焦距、光圈、畸变参数是否达标；光源需核对光谱特性、亮度均匀性等指标，确保无损坏、性能参数与供应商提供的检测报告一致。机械部件验收：机械框架、导轨、滑块、工作台等机械部件到货后，检查表面是否有划痕、变形，尺寸精度需满足图纸要求，如导轨直线度误差0.05mmm,工作台平面度误差0.1mmo使用卡尺、千分表等工具进行抽样测量，抽样比例不低于10%,不合格部件立即退回
2、更换。电气元件检测：对电源、PLC控制器、传感器、连接线束等电气元件进行功能测试和外观检查。使用万用表检测电源输出电压是否稳定，PLC控制器需进行模拟信号输入输出测试，确保元件无短路、断路现象，且附带合格证和认证证书。1.2 设备与工具准备生产设备：准备装配工作台、螺丝拧紧机、焊接设备（如烙铁、波峰焊机）、清洁设备（如无尘擦拭工具、氮气吹扫设备）等。生产前对螺丝拧紧机的扭矩进行校准，确保扭矩误差在5%以内；焊接设备需检查温度控制精度，保证焊接质量稳定。检测仪器：准备高精度测量仪（如三坐标测量仪）、光学检测设备（如光强分布测试仪电气性能测试仪（如示波器、万用表）等。所有检测仪器需定期校准，确保测
3、量结果准确可靠，校准证书在有效期内。辅助工具：准备螺丝刀、扳手、银子、防静电手环、防静电手套等辅助工具。使用前检查工具是否完好，防静电设备需进行性能检测，确保静电释放电阻符合标准（一般为106-109X1.3 环境准备生产车间：建立无尘车间，保持车间内洁净度等级达到ISo7级（万级）及以上，温度控制在20-25,湿度40-60%o定期对车间空气进行尘埃粒子检测和温湿度监控，确保生产环境符合要求。防静电措施：在工作台、地面铺设防静电材料，所有生产设备和工具进行接地处理。操作人员进入车间前需穿戴防静电工作服、鞋套，佩戴防静电手环，通过离子风机消除人体静电。二、生产阶段2.1 机械装配框架组装：按照
4、图纸要求，将机械框架各部件使用螺栓连接固定，确保框架结构稳固。使用直角尺检查框架垂直度，误差控制在0.5mm以内；使用水平仪调整框架水平度，偏差0.2mmm导轨与滑块安装：在框架上安装导轨，使用三坐标测量仪校准导轨的平行度和直线度，误差分别控制在0.03mm和0.05mmm以内。将滑块安装到导轨上，确保滑块滑动顺畅，无卡滞现象。工作台安装：将工作台固定在滑块上，调整工作台的位置和水平度，使其与导轨运动方向平行，平行度误差0lmm.安装完成后，进行空载运行测试，检查工作台运动的平稳性和重复性精度。2.2 电气安装电路板焊接：对控制电路板进行焊接作业，严格按照焊接工艺规范操作，确保元件焊接牢固，无
5、虚焊、短路现象。焊接后使用放大镜或显微镜检查焊点质量，对不合格焊点进行返修。线束连接：根据电气原理图，将各电气元件使用连接线束进行连接。线束连接需整齐、牢固，插头插座需安装到位，并用扎带固定线束，避免线束晃动影响电气性能。连接完成后,使用万用表检测线路的导通性和绝缘电阻，绝缘电阻需10Mo电气系统集成:将焊接好的电路板、连接好的线束与PLC控制器、电源等设备进行集成安装，确保各部件安装位置准确,接线正确。安装完成后，进行电气系统的初步调试，检查各电气元件是否正常工作。2.3 光学系统安装相机与镜头安装：将工业相机安装到指定位置，使用高精度调整架调整相机的角度和位置，确保相机光轴与检测对象垂直，
6、垂直度误差05:安装镜头时，按照镜头安装规范操作，确保镜头安装牢固，焦距、光圈调整到合适参数。光源安装与调试：根据检测需求，安装相应类型的光源（如环形光源、条形光源）。使用光强分布测试仪调整光源的位置和角度，使光源照射均匀，光强满足检测要求，光强均匀性90%图像采集系统调试：连接图像采集卡和工业相机，安装驱动程序和控制软件。进行图像采集测试，调整相机参数（如曝光时间、增益）和图像采集卡设置，确保采集到的图像清晰、无畸变，分辨率达到设计要求。三、调试与检测阶段3.1 系统调试运动系统调试：对视觉检测仪的运动系统进行调试，通过PLC程序控制工作台的运动，测试导轨、滑块的运行精度和稳定性。设定不同的
7、运动速度和行程，检查工作台的定位精度和重复定位精度，定位精度误差002mm,重复定位精度误差0.01mm0光学与图像系统调试：调整相机、镜头和光源的参数，对标准样品进行拍摄，使用图像处理软件分析图像质量。优化图像采集和处理算法，确保能够准确识别和检测样品的特征，图像识别准确率99%电气系统调试：检查电气系统的各项功能，测试电源输出稳定性、PLC控制逻辑的正确性。模拟各种工作场景，检查系统的响应速度和可靠性，确保电气系统无故障运行。3.2 性能检测精度检测：使用标准样品对视觉检测仪进行精度检测，通过对比检测结果与标准值，评估检测仪的测量精度。对于尺寸检测，测量误差需控制在001mm以内；对于缺陷
8、检测,漏检率O1%,误检率1%稳定性检测：连续运行视觉检测仪8小时以上，观察系统的运行状态和检测结果的稳定性。记录运行过程中的各项参数（如相机帧率、光源亮度、运动系统误差），确保系统在长时间运行下性能稳定，无明显衰减。环境适应性检测：模拟不同的环境条件（如温度变化、湿度变化、电磁干扰），对视觉检测仪进行测试。检查系统在恶劣环境下的工作性能，确保检测结果不受环境因素影响，符合设计要求。3.3 整机检验外观检查：检查视觉检测仪的外观质量，确保机械部件表面无划痕、变形，油漆涂层均匀、无脱落；电气元件安装整齐，线束排列有序，标识清晰。功能检验：按照产品技术要求，对视觉检测仪的各项功能进行全面检验，包括
9、运动控制功能、图像采集与处理功能、检测结果输出功能等，确保所有功能正常运行。文档检查：核对产品说明书、合格证、检测报告、电气原理图、装配图纸等技术文档，确保文档内容完整、准确，与产品实际情况一致。四、包装与出厂阶段4.1 包装防护处理：对视觉检测仪的关键部件（如相机、镜头、光源）进行防护处理，使用防静电包装袋或泡沫材料包裹，防止在运输过程中受到碰撞和静电损坏。装箱:将整机放入定制的包装箱内，在箱内填充缓冲材料（如珍珠棉、海绵），确保设备在箱内固定牢固，无晃动。同时将技术文档、配件（如电源线、数据线、备用零件）放入包装箱内，并做好标识。封箱：使用胶带密封包装箱，在包装箱表面粘贴产品标签，标注产品型号、规格、数量、生产日期、生产批次等信息。4.2 出厂检验出库前检查：在产品出库前，再次对包装完整性、产品外观和功能进行检查，确保无遗漏和损坏。发货记录：建立产品发货记录，记录产品的流向、客户信息、发货时间等，以便后续跟踪和售后服务。
