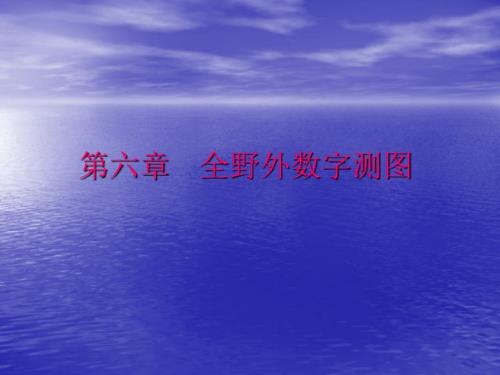

1、第六章 全野外数字测图本章内容提要6.1 数字测图技术设计6.2 图根控制测量6.3 数据采集前的准备工作6.4 碎部测量（数据采集）u根据测图比例尺、测图面积和测图方法以及用图单位的具体要求，结合测区的自然地理条件和本单位的仪器设备、技术力量及资金等情况，运用测绘学的有关理论和方法，指定在技术上可行、经济上合理的技术方案，并编写成技术设计书。6.1 数字测图技术设计u数字测图技术设计规范了整个测图过程：从硬件配置到数字化成图软件系统的选配、测量方案、测量方法及精度的确定，数据和图形文件的生成及计算机处理，直至各工序之间的密切配合、协调等，以及各类成果数据和图形文件符合规范、图示要求和用户的需
2、要。6.1 数字测图技术设计u数字测图技术设计的依据与基本原则：（1）主要依据 上级下达的技术文件或合同书；有关的法律法规和测量技术规范 （2）基本原则先整体后局部，顾及发展、满足要求、注重社会及经济效益；考虑测区实际情况、技术人员配备、设备；广泛收集、分析、利用已有测绘成果和资料；采用新技术、采用合适成图软件，提高效益；根据实际，灵活处理6.1 数字测图技术设计u技术设计书的内容：（1）任务概述（2）测区概况（3）已有资料利用情况（4）作业依据（5）控制测量方案：平面和高程控制（6）数字测图方案：数据采集、数据处理、图形处理、成果 输出（7）检查验收方案（8）工作量统计、作业计划安排和经费预
3、算（9）应提交的资料（10）建议与措施6.1 数字测图技术设计u采用全站仪导线控制（高程采用三角高程或水准测量）u采用静态GPS相对定位控制u精度要求不高的情况下，直接用RTK（CORS）控制和碎部（其中，控制测量为不便施测的地方提供全站仪补测控制点）6.2 图根控制测量两种方法：u本次实习平面控制：采用全站仪导线控制高程控制：采用三角高程测量（全站仪同时进行导线和三角高程测量）6.2 图根控制测量u图根控制测量基本要求（1）测角采用测回法，观测一个测回，水平角上下半测回测角较差不超过40秒，竖直角上下半测回测角较差不超过24秒；（2）前视测距：测斜距，盘左盘右所测斜距差不超过3mm；（3）水
4、平角闭合差：不超过（4）全长相对闭合差：不超过1/2000（5）高差闭合差限差：参照四等：或6.2 图根控制测量u图根控制测量任务布置（1）技术设计；（2）埋石标点（选控制点、点之记）；（3）分配任务（以小组为单位）；（4）导线控制测量、三角高程测量；（5）控制测量内业成果整理6.2 图根控制测量（1）资料的准备（实地踏勘、资料收集、控制测量成果、技术规范、点之记、草图等）；（2）测区划分（作业分组）；（3）仪器器材准备（测量仪器及电量、对讲机、皮尺等）；（4）外业作业人员组织（组织分工等）。6.3 数据采集前的准备工作1、采用全站仪的方法（1）新建作业（徕卡称“新建作业”、南方称“新建工程”
5、即对应一个文件，保存所有坐标数据）；（2）录入控制点坐标（在当前作业或工程中编辑添加点）；（3）仪器参数设置检查（包括棱镜常数、是否自动补偿、是否打开免棱镜功能、是否激光指向、温度气压设置等）；（4）开始测量。6.4 碎部测量采用全站仪的方法，如何开始测量？采用全站仪的方法，如何开始测量？（1）设站：即设置测站，输入测站点点名和坐标（可调用作业中录入或已测存的点，也可手工输入点号、坐标）、编码（无码作业无需输入）、量取并输入仪器高；（2）定向：即后视点定向，方法一：坐标定向：输入后视点点名和坐标（可调用作业中录入或已测存的点，也可以手工输入），注意：后视定向只输入x，y坐标即可。方法二：方位
6、角定向：输入测站点指向后视点方位角。瞄准后视点后定向（徕卡称“记录”，南方称“设置”，只须瞄准点标记中心即可，无需瞄准棱镜）；（3）开始测量：注意点号记录及棱镜高输入，有码作业还需输入测点编码。注意：后视定向也可直接输入测站点指向后视点的方位角，一定要瞄准后视点后方可定向（尽量瞄准测钎或棱镜杆下部），好的习惯：定向后，马上反测后视点（徕卡里“测距”即可，南方里“校核”即可，均不存储坐标）从而检查定向是否正确。6.4 碎部测量全站仪碎部测量注意事项：全站仪碎部测量注意事项：（1）分有码作业和无码作业：即采集碎部点时可采用编码（国家编码或自己便于理解的解码，例如GL表示公路）或编码为空，注意画好草图，尤其是无码作业时；（2）注意棱镜高的输入：特别是变换棱镜高时要注意；（3）碎部点测图要详略得当：只测特征点和关心的点，详略要根据测图比例尺对应测图规范、测图目的选择。相关规范如1：500_1：1000_1：2000外业数字测图技术规程GB14912-20056.4 碎部测量2、采用RTK(CORS)的方法（1）;（2）;（3）;（4）开始测量。6.4 碎部测量
