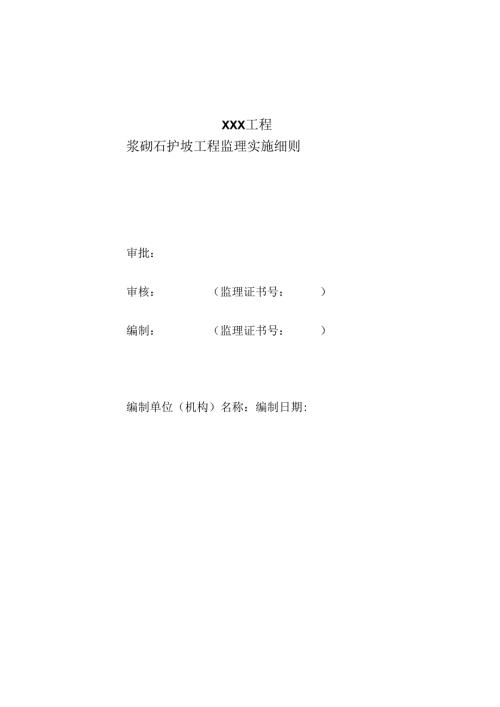

1、XXX工程浆砌石护坡工程监理实施细则审批：审核：（监理证书号：）编制：（监理证书号：）编制单位（机构）名称：编制日期:目录1适用范围2编制依据3专业工程特点4专业工程开工条件检查5现场监理工作内容、程序和控制要点6检查和检验项目、标准和工作要求7资料和质量评定工作要求8采用的表式清单浆砌石护坡工程监理实施细则编制目录1适用范围2编制依据2. 1有关现行法律法规2.2部门规章、规范性文件2. 3技术标准2.4 经批准的勘测设计文件（报告、图纸、技术要求）、签订的合同文件2.5 经批准的监理规划、施工相关文件和方案3专业工程特点4专业工程开工条件检查5现场监理工作内容、程序和控制要点5. 1现场监
2、理工作内容6. 2现场监理工作程序7. 3浆砌石护坡工程监理控制要点6检查和检验项目、标准和工作要求8. 1巡视检查要点9. 2旁站监理9.3 检测项目、标准和检测要求9.4 跟踪检测和平行检测的数量和要求7资料和质量评定工作要求10. 1资料整理工作要求7.2质量评定工作要求8采用的表式清单8. 1水利工程施工监理规范相关用表11. 2单元工程、分部工程、单位工程质量验收评定表1适用范围本细则适用于监理机构按施工监理合同约定，开展浆砌石护坡工程的监理工作。浆砌石按照胶结材料划分水泥砂浆、混合砂浆、细石混凝土等类型，本细则主要针对土石坝上游、堤防临水侧等工程部位的水泥砂浆浆砌石护坡类型进行编写
3、浆砌石护坡工程为其中的一个分部工程，适用于大中型水利工程的施工监理工作，小型工程可参考使用。本细则对专业工作的相关内容只作简要描述，具体按专业工作监理实施细则实施。2编制依据2. 1有关现行法律法规(1)中华人民共和国民法典。(2)中华人民共和国建筑法。(3)中华人民共和国安全生产法。(4)工程建设质量管理条例(国务院令第279号)。(5)工程建设安全生产管理条例(国务院令第393号)。2.2部门规章、规范性文件(1)水利工程质量管理规定(水利部令第52号)。(2)水利工程建设监理规定(水利部令第28号)。(3)水利工程建设安全生产管理规定(水利部令第26号)。2.3技术标准(1)水利水电工
4、程施工测量规范(SL52-2015)o(2)碾压式土石坝施工规范(DL/T5129-2013)o(3)碾压式土石坝施工技术规范(SDJ213-83)o(4)堤防工程施工规范(SL260-2014)o(5)水工混凝土施工规范(SL677-2014)o(6)土工试验方法标准(GBT50123-2019)o(7)水利工程施工监理规范(SL288-2014)o(8)水利水电工程单元工程施工质量验收评定标准-土石方工程(SL631-2012)o(9)水利水电工程单元工程施工质量验收评定标准-混凝土工程(SL632-2012)o(10)水利水电工程单元工程施工质量验收评定标准-堤防工程(SL634-201
5、2)O(11)水利水电工程施工质量检验与评定规程(SL176-2007)O(12)水利水电建设工程验收规程(SL223-2008)o(13)水利水电工程施工安全管理导则(SL721-2015)o(14)水利工程建设标准强制性条文(2020年版)。1.1 )其他现行国家及水利行业有关规范、规程、标准等。2.4 经批准的勘测设计文件(报告、图纸、技术要求)、签订的合同文件(1)xx初步设计报告。(2)XX施工图。(3)XX技术要求。(4)XX工程施工承包合同。(5)XX工程施工监理合同。2.5 经批准的监理规划、施工相关文件和方案(1)XX工程监理规划。(2)XX工程施工组织设计。(3)浆砌石护坡
6、工程施工技术方案。3专业工程特点浆砌石是一种使用胶结材料的块石砌体，通过胶结材料的黏结力、摩擦力和石块本身的重量来保持结构物的稳定性。这种结构具有良好的整体性、密实性和强度，可以有效地防止渗水、漏水，并增加抵抗侵蚀的能力。浆砌石护坡工程的关键点在于对砌体原材料及砂浆质量控制；难点在于浆砌石砌筑过程的内在质量和表观质量双控制。浆砌石护坡须设置排水孔、沉降缝等附属结构，给其施工造成一定的难度，易出现质量稳定性问题，主要表现为石材质量不满足设计要求、石料尺寸偏差过大、砂浆配合比不稳定、使用初凝后的砂浆、砂浆不够饱满、局部填充砂浆过多、砂浆未经捣实、衔接面风蚀或淋雨、浆砌石养护不良、排水孔与沉降缝设置
7、不符合设计要求、勾缝质量等问题，故而在砌筑过程中，监理人员应对石材质量、砂浆配合比、坐浆饱满度、勾缝砂浆质量及养护重点把控。4专业工程开工条件检查(1)浆砌石护坡工程常用机械设备包括挖掘机、起重机、破碎机等，主要用于挖掘、运输和加工石料。开工前，监理机构应检查承包人进场施工设备是否满足浆砌石护坡工程施工要求，检查设备操作人员资格是否满足要求。对承包人进场施工设备的检查包括数量、规格、生产能力、完好率是否满足浆砌石护坡工程开工及随后施工的需要。对存在严重问题或隐患的施工设备，要及时书面督促承包人限时更换。量测类仪器仪表还应提供有效期内的检定或校准证书。(2)浆砌石护坡工程主要原材料包括块石、水泥
8、骨料、水、填缝材料等，工程设备主要是水泥砂浆搅拌机。开工前，监理机构应按要求检查进场原材料、工程设备是否满足设计要求及建设需要。详见原材料、中间产品和工程设备进场核验和验收监理实施细则。(3)监理机构应检查护坡工程坡面处理情况。浆砌石护坡工程施工前应按设计要求削坡，坡面应平整、坚实；当堤(坝)坡整削完毕因故未做砌护时，应采取措施盖护，通常采用压有重物(块石、沙袋等)的土工布、彩条布等将坡面和坡脚盖护。(4)监理机构应对承包人的开挖及削坡轮廓点、放样资料进行检查。应测放出设计开挖轮廓点，并用醒目的标志加以标定。详见测量工作监理实施细则。(5)检查承包人提供的砂石料系统、砂浆及混凝土拌和系统或商
9、品混凝土供应方案以及场内道路、供水、供电及其他施工辅助加工厂、设施的准备情况。(6)分部工程开工。分部工程开工前，承包人向监理机构报送分部工程开工申请表，经监理机构批准后方可开工。(7)单元工程开工。第一个单元工程应在分部工程开工批准后开工，后续单元工程凭监理工程师签认的上一单元工程施工质量合格文件方可开工。5现场监理工作内容、程序和控制要点5.1现场监理工作内容(1)核查承包人报送的浆砌石护坡分部工程开工申请资料及开工准备工作，满足开工要求方可批准、施工。(2)核验承包人申报的原材料、中间产品的质量，复核工程施工质量，详见原材料、中间产品和工程设备进场核验和验收监理实施细则。(3)监理机构按
10、有关规定和施工合同约定，检查承包人的工程质量检测工作是否符合要求。(4)监理机构检查承包人的现场组织机构、主要管理人员、技术人员及特种作业人员是否符合要求，对无证上岗、不称职或违章、违规人员，可要求承包人暂停或禁止其在本工程中工作。(5)监理机构复核承包人的施工放样成果。监理机构可通过现场监督、抽样复测等方法，复核承包人的施工放样成果。(6)监理机构加强施工过程质量控制。1)监理机构可通过现场察看、查阅施工记录以及旁站监理、跟踪检测和平行检测等方式，对施工质量进行控制。2)监理机构应加强重要隐蔽单元工程和关键部位单元工程的质量控制，注意护坡基座齿槽、垫层料压实、排水孔、分缝等部位的质量控制。3
11、)监理机构应要求承包人按施工合同约定及有关规定对工程质量进行自检，合格后方可报监理机构复核。4)监理机构应定期或不定期对承包人的人员、原材料、中间产品、施工设备、工艺方法、施工环境和工程质量等进行巡视、检查。5)单元工程(工序)的质量评定未经监理机构复核或复核不合格，承包人不得开始下一单元工程(工序)的施工。6)需进行地质编录的工程隐蔽部位，承包人应报请设代机构进行地质编录，并及时告知监理机构。7)监理机构发现承包人使用的原材料、中间产品、施工设备或其他原因可能导致工程质量不合格或造成质量问题时，应及时发出指示，要求承包人立即采取措施纠正，必要时，责令其停工整改。监理机构应对要求承包人纠正问题
12、的处理结果进行复查，并形成复查记录，确认问题已经解决。8)监理机构发现施工环境可能影响工程质量时，应指示承包人采取消除影响的有效措施。必要时，按规定要求其暂停施工。9)监理机构应对施工过程中出现的质量问题及其处理措施或遗留问题进行详细记录，保存好相关资料。(7)监督、检查施工进度。1)施工进度的检查应符合下列规定：a.监理机构应检查承包人是否按照批准的施工进度计划组织施工，资源的投入是否满足施工需要。b.监理机构应跟踪检查施工进度，分析实际施工进度与施工进度计划的偏差，重点分析关键路线的进展情况和进度延误的影响因素，并采取相应的监理措施。2)施工进度计划的调整应符合下列规定：a.监理机构在检查
13、中发现实际施工进度与施工进度计划发生了实质性偏离时，应指示承包人分析进度偏差原因、修订施工进度计划报监理机构审批。b.当变更影响施工进度时，监理机构应指示承包人编制变更后的施工进度计划，并按施工合同约定处理变更引起的工期调整事宜。c.施工进度计划的调整涉及总工期目标、阶段目标改变，或者资金使用有较大的变化时，监理机构应提出审查意见报发包人批准。3)监理机构应在监理月报中对施工进度进行分析，必要时提交进度专题报告。4)监理机构应审阅承包人按施工合同约定提交的施工月报、施工年报，并报送发包人。(8)审核工程计量，签发工程进度付款证书，报发包人。详见计量支付工作监理实施细则。(9)监督、检查现场施工
14、安全，发现安全隐患及时要求承包人整改或暂停施工。1)监理机构应按照相关规定核查承包人的安全生产管理机构，以及安全生产管理人员的安全资格证书和挖掘机、起重机、破碎机作业人员操作资格证书，并检查安全生产教育培训情况。2)施工过程中监理机构的施工安全监理应包括下列内容：a.督促承包人对作业人员进行安全交底，监督承包人按照批准的施工方案组织施工，检查承包人安全技术措施的落实情况，及时制止违规施工作业。b.定期和不定期巡视检查承包人的用电安全、消防措施、危险品管理和场内交通管理等情况。c.核查施工现场挖掘机、起重机、破碎机等常用机械设备安全使用及操作人员资格情况。d.检查承包人的度汛方案中对洪水、暴雨、
15、台风等自然灾害的防护措施和应急措施。e.检查施工现场各种安全标识和安全防护措施是否符合水利工程建设标准强制性条文及相关规定的要求。f.督促承包人进行安全自查工作，并对承包人自查情况进行检查。g.参加发包人和有关部门组织的安全生产专项检查。h.检查灾害应急救助物资和器材的配备情况。i.检查承包人安全防护用品的配备情况。3)监理机构发现施工安全隐患时，应要求承包人立即整改；必要时，可根据规范要求指示承包人暂停施工，并及时向发包人报告。4)当发生安全事故时，监理机构应指示承包人采取有效措施防止损失扩大，并按有关规定立即上报，配合安全事故调查组的调查工作，监督承包人按调查处理意见处理安全事故。(10)
16、监督、检查文明施工情况。1)监理机构检查承包人文明施工的执行情况，并监督承包人通过自查和改进，完善文明施工管理。2)监理机构督促承包人开展文明施工的宣传和教育工作，并督促承包人积极配合当地政府和居民共建和谐建设环境。3)监理机构监督承包人落实合同约定的施工现场环境管理工作。(11)按合同约定及规范要求，加强处理变更管理。详见变更工作监理实施细则。(12)依据有关规定参与工程质量评定，主持或参与工程验收。1)监理机构应按有关规定进行工程质量评定，其主要职责应包括下列内容：a.审查承包人填报的单元工程(工序)质量评定表的规范性、真实性和完整性，复核单元工程(工序)施工质量等级，由监理工程师核定质量
17、等级并签证认可。b.在承包人自评的基础上，复核分部工程的施工质量等级，报发包人认定。2)浆砌块石护坡分部工程验收中的主要监理工作应包括下列内容：a.在承包人提出分部工程验收申请后，监理机构应组织检查分部工程的完成情况、施工质量评定情况和施工质量缺陷处理情况，并审核承包人提交的分部工程验收资料。监理机构应指示承包人对申请被验分部工程存在的问题进行处理，对资料中存在的问题进行补充、完善。b.经检查分部工程符合有关验收规程规定的验收条件后，监理机构应提请发包人或受发包人委托及时组织分部工程验收。c.监理机构在验收前应准备相应的监理备查资料。d.监理机构应监督承包人按照分部工程验收鉴定书中提出的遗留问
18、题处理意见完成处理工作。5.2现场监理工作程序(1)总监理工程师根据合同约定，选派监理人员开展浆砌石护坡工程监理工作。(2)浆砌石护坡工程监理人员应熟悉工程建设有关法律法规、规章以及技术标准，熟悉浆砌石护坡工程设计文件、施工合同文件。(3)由负责浆砌石护坡工程监理工作的监理工程师组织相关专业监理人员编制浆砌石护坡工程监理实施细则，报总监理工程师审批，监理实施细则应具有可操作性。(4)实施浆砌石护坡工程施工监理工作。主要监理工作程序包括单元工程(工序)质量控制监理工作程序、质量评定监理工作程序、变更监理工作程序、进度控制监理工作程序、工程款支付监理工作程序等，详见水利工程施工监理规范(SL288
19、2014)附录C,变更监理工作程序见图K(5)及时整理监理工作档案资料，包括监理日记、监理日志、旁站监理值班记录、监理巡视记录、监理通知、会议纪要、监理月报等。5.3浆砌石护坡工程监理控制要点(1)砂、水泥、石料、土工布及排水管进场前进行检查验收，砂子级配、细度模数及石料规格满足设计要求，石料质地新鲜无裂隙，石料表面的泥垢、油垢等污物砌筑前应清除干净，并保持湿润。水泥、土工布、排水管及伸缩缝填料规格型号符合设计要求，并附产品合格证及出厂检验报告，施工单位按照合同及规范要求提供的检测结果，对不符合质量要求的材料监理工程师有权拒绝进场。(2)对齿墙开挖断面尺寸、基坑排水及清理情况进行测量、查验，
20、验收合格后进行齿墙混凝土浇筑。齿墙混凝土主要控制拌和物质量、振捣及养护。及时留取混凝土试块，重要部位齿墙的浇筑过程要进行旁站监理，并填写旁站监理值班记录。图1变更监理工作程序图(3)监理机构应对坡面处理情况进行检查。1)堤防浆砌石护坡工程坡面处理应符合下列要求：a.应按设计要求削坡；坡面应平整、坚实。b.坡脚齿墙应在枯水位时施工；工程规模较大时，坡脚齿槽可分段开挖并及时砌筑。c.当堤坡整削完毕因故未做砌护时，应采取措施盖护。d.规模较大护坡工程，应分块施工；堤坡稳定性较差段，宜分段先行施工。2)土石坝浆砌石护坡工程坡面处理应符合下列要求：为保证均质坝或砂砾料坝壳在设计断面内的压实干容重达到设计
21、要求，铺土时上下游坝坡应留有余量，并在铺筑护坡垫层前按设计断面削坡。削坡后，临近坡面约30Cm(水平)范围内的压实干容重，允许低于设计标准，但不合格干容重不得低于设计干容重的98%o(4)监理机构应检查垫层的级配、铺设厚度、压实质量等，铺筑块石时，不得破坏垫层。(5)监理机构应检查胶结材料是否满足设计要求。本细则砌筑用的胶结材料，如水泥砂浆、混凝土的强度等级及其配合比等质量指标应符合设计要求，通常应在现场查阅胶结材料的配合比试验报告、原材料的出厂合格证等，并进行取样试验。同标号胶结材料试件的数量28d龄期，每200m3砌体取试件1组3个；设计龄期每400m3砌体取试件1组3个。勾缝砂浆强度等级
22、应高于砌体砂浆，勾缝水泥砂浆每班取试件不少于1组。（6）监理机构应检查石料安装砌筑质量。主要控制砂浆拌和物质量、缝宽、坐浆饱满度、浆砌石护坡厚度及坡面平整度；铺浆均匀，无裸露石块；塞缝饱满，砌缝密实，无架空等现象。1）砌筑前，应将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润。2）砌筑分段条填，铺好垫层或滤层，并按设计要求预设好排水孔。3）采用坐浆法分层砌筑时，铺浆厚宜35cm,随铺浆随砌石，砌缝需用砂浆填充饱满，不应无浆直接贴靠，砌缝内砂浆应插捣密实；不允许先堆砌石块再用砂浆灌缝方式操作。4）灌砌石护坡应保证混凝土填灌料质量，填充饱满、插（振）捣密实。灌砌石护坡主要步骤：削坡，铺垫层或滤层，摆
23、放块石，填灌细石混凝土，振捣密实，收面。质量控制的关键点是细石混凝土的填灌与插（振）捣，填灌要饱满，插（振）捣要密实。5）上、下层砌石应错缝砌筑；砌体外露面应平整美观，外露面上的砌缝宜预留不少于3Cm深的空隙，以备勾缝处理：水平缝宽应不大于2.5cm,竖缝宽应不大于4cm。6）水泥砂浆初凝前允许1次连续砌筑两层，介于初凝和终凝之间的砌体不允许扰动，终凝以后，需待胶结材料强度达到2.5MPa以上时方允许继续砌筑；砌筑因故停顿，且砂浆已超过初凝时间，应待砂浆强度达到2.5MPa后才可继续施工；继续砌筑前，应将原砌体表面的浮渣清除；砌筑时应避免振动下层砌体。7）勾缝作业应符合下列要求：a.勾缝前应先
24、清缝，用水冲净并保持缝槽湿润。b.砂浆应分次向缝内填塞密实。c.勾缝砂浆强度等级应高于砌体砂浆。d.按实有砌缝勾平缝，不应勾假缝。e.勾缝完毕后应保持砌体表面湿润并做好养护。f.砂浆配合比、性能等，应按设计强度等级要求通过试验确定，施工中应在砌筑现场随机制取试件。（7）排水管主要控制安装位置、数量和反滤层结构型式、尺寸。（8）伸缩缝主要控制位置、尺寸、间距，缝面应平整、顺直、干燥，伸缩缝填料应符合设计要求。（9）监理机构应检查护坡的封顶及护脚质量。土堤浆砌石护坡和堤顶交界处易形成雨水顺垫层的渗流通道，造成堤身的冲刷，所以护坡与堤顶相交处应按设计要求牢固封顶；土石坝浆砌石护坡上部应自坝顶起，当设
25、防浪墙时应与防浪墙连接，下部宜护至坝脚。6检查和检验项目、标准和工作要求6.1巡视检查要点（1）是否按照设计文件、施工规范和已批准的施工方案进行施工。（2）承包人进场的主要材料、中间产品报验及使用情况。（3）施工机械的使用状态是否运行良好，仪器、仪表是否进行检定或校准。（4）施工技术管理人员特别是质检员、安全员是否到岗到位，施工人员数量能否满足进度要求。(5)施工操作人员的技术水平、操作条件是否满足工艺操作要求，电工等特殊工种操作人员是否持证上岗。(6)施工现场是否存在安全隐患，水土保持和环境保护措施是否落实到位。(7)已施工部位是否存在质量缺陷。6.2旁站监理(1)旁站监理的部位：齿墙及压顶
26、混凝土浇筑、排水反滤等隐蔽工程、关键部位。(2)旁站监理内容1)人员情况：包括管理人员、技术人员、特种作业人员、普通作业人员、质检员等。2)主要施工设备及运转情况：包括砂浆搅拌机、混凝土运输车、试验检测仪器、用电设备等。3)主要材料使用情况：包括砂石料、水泥、土工布、商品混凝土、排水管、伸缩缝填料等。4)施工过程描述：包括砂浆及混凝土拌和、运输、浇筑振捣，土工布铺设，浆砌石勾缝及施工现场安全作业情况。(3)旁站监理控制要点：砂浆及混凝土拌和质量，混凝土浇筑，排水反滤层规格及厚度。(4)做好现场旁站监理值班记录，包括工程部位、施工日期和时间、天气情况、施工人员、设备运转、材料使用、施工过程、质量
27、检查与检测、问题处理等。6.3 检测项目、标准和检测要求(1)水泥：以同一水泥厂、同品牌、同强度等级、同一出厂编号，袋装水泥每20Ot为一检验批，散装水泥每40Ot为一检验批，不足200t、40Ot也作为一取样单位。检测指标包括凝结时间、安定性、抗压强度、抗折强度、烧失量等。(2)骨料：同料源细骨料每600120Ot为一批，不足60Ot也取一组；同料源粗骨料每2000t为一批，不足2000t也取一组。细骨料检测指标包括表观密度、细度模数、含水率、含泥量、坚固性、泥块含量、硫化物及硫酸盐含量等，粗骨料检测指标包括超径、逊径、表观密度、压碎指标、吸水率、坚固性、针片状颗粒含量、泥块含量、硫化物及硫
28、酸盐含量等。(3)块石：不同料源分别检测1-3组，每种材料至少检测1组。检测指标包括饱和单轴抗压强度、软化系数。.(4)土工布：每10000Itf为一取样单位，不足10000Itf也作为一取样单位。检测指标包括断裂强度、伸长率、幅宽、厚度、单位面积质量、垂直渗透系数、撕破强力、抗酸碱性能、抗氧化性能等。(5)垫层基面平整度及厚度：每20Itf检测一处，基面平整度符合设计要求，厚度允许偏差为15%设计厚度。(6)浆砌石坐浆饱满度：每层每Iom至少检查工处，坐浆饱满度大于80%。(7)护坡厚度、坡面平整度：每50100nl2检测一处，护坡厚度与坡面平整度允许偏差均为5cn(8)排水孔：每10孔检测
29、工孔，孔径、孔距允许偏差5%设计值。(9)混凝土抗压试块每100m3取样1组，砂浆抗压试块每200m3砌体取样1组。浆砌石护坡各单元工程检测项目、标准和检测要求应符合水利水电工程单元工程施工质量验收评定标准的相关规定。6.4 跟踪检测和平行检测的数量和要求6. 4.1跟踪检测(1)监理机构对水泥、骨料、砂浆试块、混凝土试块进行跟踪检测，检测频次不少于承包人检测数量的7%o(2)监理机构对土工布进行跟踪检测，检测频次不少于承包人检测数量的10%。(3)具体跟踪检测的项目和数量应符合监理合同约定。7. 4.2平行检测(1)采用现场量测的方式对齿墙开挖尺寸、垫层厚度、护坡厚度、坡面平整度、排水孔间距
30、勾缝宽度等进行平行检测，检测数量不少于承包人检测数量的30%。(2)对水泥、骨料、砂浆试块、混凝土试块，委托具有水利资质的检测单位进行平行检测，检测数量不少于承包人的3%,重要部位每种标号的试块至少取1组。(3)监理机构对土工布进行平行检测，检测频次不少于承包人检测数量的5%。(4)具体平行检测的项目和数量应符合监理合同约定。7资料和质量评定工作要求8. 1资料整理工作要求(1)监理单位督促施工单位安排专人负责工程档案资料的管理工作，与工程施工同步收集、整理工程资料，三检记录、原始数据、施工日志齐全、完整，与工程实际相符。原材料、施工设备、工序及单元工程报验及时，依据施工承包合同、设计文件、
31、施工规范、质量评定标准及水利工程建设项目档案管理规定(水办2021200号)等对工程资料进行整理、立卷、归档。(2)监理机构应按有关规定及监理合同约定，安排专人负责监理档案资料的管理工作。凡要求立卷归档的资料，应按照规定及时预立卷和归档，妥善保管。详见信息管理专业工作监理实施细则。9. 2质量评定工作要求(1)工序、单元工程质量评定。施工单位按水利水电工程单元工程施工质量验收评定标准检验工序及单元工程质量，做好书面记录，在自检合格后，填写水利水电工程施工质量验收评定表报监理人复核。监理单位根据抽检资料复核单元(工序)工程质量等级。重要隐蔽单元工程及关键部位单元工程质量经承包人自评合格、监理单位
32、抽检后，由项目法人、监理、设计、施工、工程运行管理等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。(2)分部工程质量评定。分部工程质量在承包人自评完成后，报监理单位复核，项目法人认定。分部工程验收的质量结论由项目法人报工程质量监督机构核备。(3)外观质量评定。单位工程完工后，项目法人组织监理、设计、施工及工程运行管理等单位组成工程外观质量评定组，现场进行工程外观质量检验评定并将评定结论报工程质量监督机构核定。参加工程外观质量评定的人员应具有工程师以上技术职称或相应执业资格。(4)单位工程质量评定。单位工程质量在承包人自评完成后，监理单位结合单位工程外观质量评定情
33、况复核单位工程质量等级，报项目法人认定，质量结论由项目法人报工程质量监督机构核定。8采用的表式清单9.1 水利工程施工监理规范相关用表按照水利工程施工监理规范(SL288-2014)规定，浆砌石护坡工程施工单位、监理机构采用的表式清单见表1和表2。表1施工单位采用的表式清单序号表格名称表格类型表格编号1施工技术方案申报表CBOl承包。技案号2现场组织机构及主要人员报审表CB06承包。机构号3原材料/中间产品进场报验单CB07承包报验号4施工设备进场报验单CB08承包。设备号5施工放样报验单CBll承包放样号6联合测量通知单CB12承包联测号7施工测量成果报验单CB13承包测量号8分部工程开工申
34、请表CB15承包分开工号9施工安全交底记录CB15附件1承包安交号10施工技术交底记录CB15附件2承包。技交号11混凝土浇筑开仓报审表CB17承包开仓号12工序/单元工程施工质量报验单CB18承包质报号13变更申请表CB24承包变更号14施工进度计划调整申报表CB25承包进调号15施工月报表(年月)CB34承包。月报号16验收申请报告CB35承包O验报号17报告单CB36承包。报告号18回复单CB37承包回复号19确认单CB38承包。确认号表2监理机构采用的表式清单序号表格名称表格类型表格编号1分部工程开工批复JL03.监理O分开工号2批复表JL05监理。批复号续表序号表格名称表格类型表格编
35、号3监理通知JL06监理。通知号4工程现场书面通知JL09监理。现通号5整改通知JLll监理口整改号6变更指示JL12监理变指号7暂停施工指示JL15监理C停工号8复工通知JL16监理C复工号9施工图纸核查意见单JL23监理图核号10施工图纸签发表JL24监理。图发号11监理月报JL25监理C月报号12旁站监理值班记录JL26监理C旁站号13监理巡视记录JL27监理。巡视号14工程质量平行检测记录JL28监理口平行号15工程质量跟踪检测记录JL29监理C跟踪号16监理日记JL33监理。日记号17监理日志JL34监理日志号18会议纪要JL38监理口纪要号19监理机构联系单JL39监理联系号20监
36、理机构备忘录JL40监理。备忘号10. 2单元工程、分部工程、单位工程质量验收评定表按照水利水电工程单元工程施工质量验收评定标准-土石方工程(SL631-2012)附录A、水利水电工程单元工程施工质量验收评定标准-混凝土工程(SL632-2012)附录A及水利水电工程单元工程施工质量验收评定标准-堤防工程(SL634-2012)附录A,参考水利水电工程单元工程施工质量验收评定表及填表说明(2016年版)以及水利水电工程施工质量检验与评定规程(SL176-2007)的相关表格，采用土石方工程、混凝土工程及堤防工程各工序、单元、分部及单位工程施工质量验收评定表(表3)。序号表格名称表格类型表格编号
37、1土方开挖单元工程施工质量验收评定表土石方工程SL631-2012填表说明表1.12表土及土质岸坡清理工序施工质量验收评定表土石方工程SL631-2012填表说明表1.1.13软基或土质岸坡开挖工序施工质量验收评定表土石方工程SL631-2012填表说明表1.1.24岩石岸坡开挖单元工程施工质量验收评定表土石方工程SL631-2012填表说明表L2表3质量验收评定表续表序号表格名称表格类型表格编号5岩石岸坡开挖工序施工质量验收评定表土石方工程SL631-2012填表说明表1.2.16岩石岸坡开挖地质缺陷处理工序施工质量验收评定表土石方工程SL631-2012填表说明表1.2.27岩石地基开挖单
38、元工程施工质量验收评定表土石方工程SL631-2012填表说明表1.38岩石地基开挖工序施工质量验收评定表土石方工程SL631-2012填表说明表1.3.19岩石地基开挖地质缺陷处理工序施工质量验收评定表土石方工程SL631-2012填表说明表1.3.2IO普通混凝土单元工程施工质量验收评定表混凝土工程SL632-2012填表说明表2.111普通混凝土基础面处理工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.L-112普通混凝土施工缝处理工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.1.1-213普通混凝土模板制作及安装工序施工质量验收评定表混凝土工程SL
39、632-2012填表说明表2.1.214普通混凝土钢筋制作及安装工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.1.315普通混凝土预埋件制作及安装工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.1.416普通混凝土浇筑工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.1.517普通混凝土外观质量检查工序施工质量验收评定表混凝土工程SL632-2012填表说明表2.1.618垫层单元工程施工质量验收评定表（有压实指标要求）土石方工程SL631-2012填表说明表1.1019垫层料铺填工序施工质量验收评定表土石方工程SL631-2012填表说明表1.10.120垫层料压实工序施工质量验收评定表土石方工程SL631-2012填表说明表1.10.221护坡砂（石）垫层单元工程施工质量验收评定表（无压实指标要求）堤防工程SL634-2012填表说明表4.722土工织物铺设单元工程施工质量验收评定表堤防工程SL634-2012填表说明表4.823浆砌石护坡单元工程施工质量验收评定表堤防工程SL634-2012填表说明表4.1224重要隐蔽单元工程（关键部位单元工程）质量等级签证表SL176-2007附录F25分部工程施工质量评定表SL176-2007附录G-I26单位工程施工质量评定表SL176-2007附录G-2
