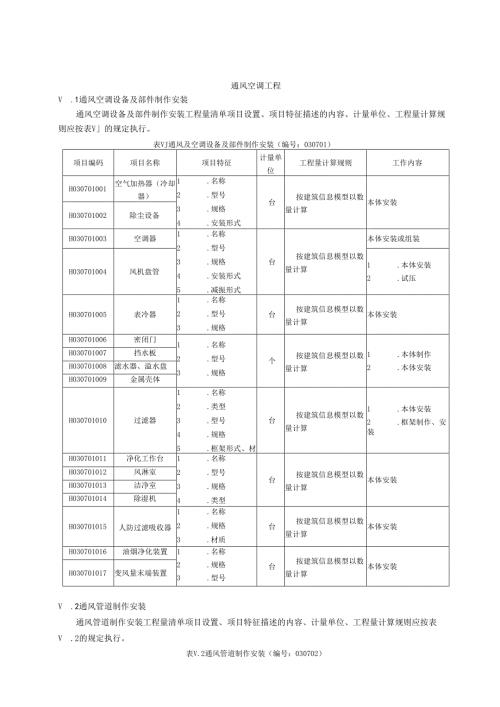

1、通风空调工程V .1通风空调设备及部件制作安装通风空调设备及部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位、工程量计算规则应按表V的规定执行。表VJ通风及空调设备及部件制作安装（编号：030701）项目编码项目名称项目特征计量单位工程量计算规则工作内容H030701001空气加热器（冷却器）1 .名称2 .型号3 .规格4 .安装形式台按建筑信息模型以数量计算本体安装H030701002除尘设备H030701003空调器1 .名称2 .型号3 .规格4 .安装形式5 .减振形式台按建筑信息模型以数量计算本体安装或组装H030701004风机盘管1 .本体安装2 .试压H03070
2、1005表冷器1 .名称2 .型号3 .规格台按建筑信息模型以数量计算本体安装H030701006密闭门1 .名称2 .型号3 .规格个按建筑信息模型以数量计算1 .本体制作2 .本体安装H030701007挡水板H030701008滤水器、溢水盘H030701009金属壳体H030701010过滤器1 .名称2 .类型3 .型号4 .规格5 .框架形式、材质台按建筑信息模型以数量计算1 .本体安装2 .框架制作、安装H030701011净化工作台1 .名称2 .型号3 .规格4 .类型台按建筑信息模型以数量计算本体安装H030701012风淋室H030701013洁净室H030701014除
3、湿机H030701015人防过滤吸收器1 .名称2 .规格3 .材质台按建筑信息模型以数量计算本体安装H030701016油烟净化装置1 .名称2 .规格3 .型号台按建筑信息模型以数量计算本体安装H030701017变风量末端装置V .2通风管道制作安装通风管道制作安装工程量清单项目设置、项目特征描述的内容、计量单位、工程量计算规则应按表V .2的规定执行。表V.2通风管道制作安装（编号：030702）项目编码项目名称项目特征计量单位工程量计算规则工作内容H030702001碳钢通风管道1 .名称2 .材质3 .形状4 .规格5 .板材厚度6 .接口形式m2按建筑信息模型风管尺寸以展开面积计
4、算风管制作、安装H030702002净化通风管道1 .名称2 .材质3 .形状4 .规格5 .板材厚度6 .接口形式7 .洁净度m2按建筑信息模型风管尺寸以展开面积计算风管制作、安装H030702003不锈钢板通风管道1 .名称2 .形状3 .规格4 .板材厚度5 .接口形式m2按建筑信息模型风管尺寸以展开面积计算风管制作、安装H030702004铝板通风管道H030702005塑料通风管道H030702006玻璃钢通风管道H030702007复合型风管1 .名称2 .材质3 .形状4 .规格5 .板材厚度6 .接口形式m2按建筑信息模型风管尺寸以展开面积计算风管安装H030702008柔性软
5、风管1 .名称2 .材质3 .规格4 .风管接头形式、材质m按建筑信息模型风管中心线长度计算1.风管安装2.风管接头安装H030702009弯头导流叶片1.名称2.材质3.规格m2按建筑信息模型计算导流叶片展开面积1.制作2.安装H030702010风管检查孔个按建筑信息模型以数量计算1.制作2.安装H030702011温度、风量测定孔H030702012风管附件1 .名称2 .材质3 .形状4 .规格5 .板材厚度6 .连接形式个按建筑信息模型以数量计算1.管件制作2.管件安装V.3通风管道音R件制作安装通风管道部件制作安装工程量清单项目设置、项目特征描述的内容、计量单位、工程量计算规则应按
6、表V.3的规定执行。表V.3通风管道制作安装（编号：030703）项目编码项目名称项目特征计量单位工程量计算规则工作内容H030703001碳钢阀门1.名称2.类型3.型号4.规格个按建筑信息模型以数量计算阀体安装H030703002柔性软风管阀门H030703003铝制阀门H030703004不锈钢阀门H030703005塑料阀门H030703006玻璃钢阀门H030703007碳钢风口、散流器、百叶窗1.名称2.类型3.型号4.规格个按建筑信息模型以数量计算1.风口安装2.散流器安装3.百叶窗安装H030703008不锈钢风口、散流器、百叶窗H030703009塑料风口、散流器、百叶窗H0
7、30703010玻璃钢风口H030703011铝及铝合金风口、散流器H030703012碳钢风帽1.名称2.类型3.规格个按建筑信息模型以数量计算1 .风帽制作、安装2 .筒形风帽滴水盘制作、安装3 .风帽筝绳制作、安装4 .风帽泛水制作、安装H030703013不锈钢风帽H030703014塑料风帽H030703015铝板伞形风帽1 .板伞形风帽制作、安装2 .风帽筝绳制作、安装3 .风帽泛水制作、安装H030703016玻璃钢风帽1 .玻璃钢风帽安装2 .筒形风帽滴水盘安装3 .风帽筝绳安装4 .风帽泛水安装H030703017碳钢罩类1.名称2.类型3.规格4.型号个按建筑信息模型以数量
8、计算1.罩类制作2.罩类安装H030703018塑料罩类H030703019柔性接口1.名称2.类型3.规格4.型号m2按建筑信息模型以展开面积计算1.柔性接口制作2.柔性接口安装H030703020消声器1.名称2.材质3.规格个按建筑信息模型以数量计算消声器安装H030703021静压器m2按建筑信息模型以展开面积计算静压箱制作、安装1.名称H030703022人防超压自动排气阀2.类型3.规格4.型号个按建筑信息模型以数量计算排气阀安装H030703023人防手动密闭阀1 .名称2 .型号3 .规格个按建筑信息模型以数量计算密闭阀安装1.名称H030703024人防其他部件2 .类型3
9、型号4 .规格个按建筑信息模型以数量计算人防其他部件安装V.4通风工程检测、调试、试验通风工程检测、调试、试验工程量清单项目设置、项目特征描述的内容、计量单位、工程量计算规则应按表V.4的规定执行。表V.4通风工程检测、调试、试验（编号：030704）项目编码项目名称项目特征计量单位工程量计算规则工作内容H030704001通风工程检测、调试系统名称系统按系统计算1 .风量测定2 .风压测定3 .温度测定4 .各系统风口、阀门调整5 .漏风试验H030704002人防通风气密性试验系统名称m按建筑信息模型通风管道长度计算人防通风管道气密性试验V .5相关问题及说明V .5.1通风空调工程适用
10、于通风（空调）设备及部件、通风管道及部件的制作安装工程。V .5.2冷冻机组站内设备安装、通风机安装、人防两用通风机安装应按本标准附录S机械设备安装工程的相应项目编码列项。通风空调工程的电气系统应按本标准附录T电气设备安装工程的相应项目编码列项。V .5.3冷冻机组站内的管道安装应按通用安装工程工程量计算标准GB/T50856附录H工业管道工程的相应项目编码列项。V .5.4冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道应按本标准附录X给排水、采暖、燃气工程的相应项目编码列项。V .5.5通风风管附件（包括弯头、三通、四通、变径管、天圆地方等）按本附录风管附件列项。V .5.6设备、
11、管道和部件的保温及保护层安装应按本标准附录M刷油、防腐蚀、绝热工程的相应项目编码列项。V .5.7本标准表V.1通风空调设备及部件制作安装中，通风空调设备均包括安装所需之地脚螺栓,多联机室内机、空气幕均按风机盘管编码列项；多联室外机按空调器编码列项。V .5.8本标准V.2通风管道制作安装中的有关问题说明：a）风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，在三维建模表达时送风口、吸风口、检查孔、测定孔与风管不发生剪切计算；风管长度以管道中心线长度为准。b）风管弯头、三通、变径管、天圆地方等管件单独列项计算，不和通风管道合并计算。c）风管展开面积不包括风管、管口重叠部分面积。风管
12、渐缩管：圆形风管按平均直径计算；矩形风管按平均周长计算。d）穿墙套管按展开面积计算，根据材质及厚度要求计入相应通风管道工程量中。e）净化通风管道使用的型钢材料如要求镀锌时，工作内容应准明型钢镀锌。f）成品分管按相应通风管道项目编码列项。g）不锈钢排烟管道应按相应不锈钢板通风管道编码列项。h）通风管道项目包括支吊架的制作、安装。若支吊架制作、安装需单列的，应按本标准附录N其他及附属工程的相应项目编码列项。V .5.9本标准V.3通风管道部件制作安装中的有关问题说明：a）碳钢阀门包括空气加热器上通阀、空气加热器旁通阀、圆形瓣式启动阀、风管蝶阀、风管止回阀、密闭式斜插板阀、矩形风管三通调节阀、对开多
13、叶调节阀、风管防火阀、各型风罩调节阀等。b）塑料阀门包括塑料蝶阀、塑料插板阀、各型风罩塑料调节阀。c）碳钢风口、散流器、百叶窗包括百叶风口、矩形送风口、矩形空气分布器、风管插板风口、旋转吹风口、圆形散流器、方形散流器、流线型散流器、送吸风口、活动算式风口、网式风口、钢百叶窗等。d）碳钢罩类包括皮带防护罩、电动机防雨罩、侧吸罩、中小型零件焊接台排气罩、整体分组式槽边侧吸罩、吹吸式槽边通风罩、条缝槽边抽风罩、泥心烘炉排气罩、升降式回转排气罩、上下吸式圆形回转罩、升降式排气罩、手锻炉排气罩。e）塑料罩类包括塑料槽边侧吸罩、塑料槽边风罩、塑料条缝槽边抽风罩。f）柔性接口包括金属、非金属软接口及伸缩节。g）消声器包括片式消声器、矿棉管式消声器、聚酯泡沫管式消声器、卡普隆纤维管式消声器、弧形声流式消声器、阻抗复合式消声器、微穿孔板消声器、消声弯头。h）静压箱的面积应按三维模型以展开面积计算，不扣除开口的面积。i）人防其他部件包括滤尘器、毒气报警器、预滤器、除湿器、测压装置、换气堵头、波导窗、气密测量管等。V .5.10通风工程检测、调试、试验中，通风工程检测、调试项目的系统指通风空调工程的全部风系统。
