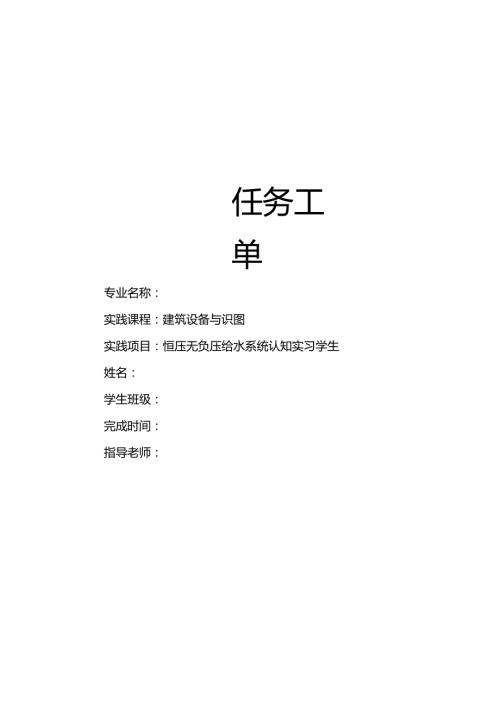

1、任务工单专业名称：实践课程：建筑设备与识图实践项目：恒压无负压给水系统认知实习学生姓名：学生班级：完成时间：指导老师：任务工单专业名称：建筑工程技术实践课程：建筑设备与识图实践项目：施工现场临时配电系统认知实习学生姓名：学生班级：2007502完成时间：2022.5.11指导老师：工地现场临时配电系统实践项目任务工单一、任务名称施工现场临时配电系统认知实习二、实施地点电工实训室三、项目目标通过参观学校2号教学楼8楼电工实训室供配电设备，了解工地现场临时配电系统的设置要求、接地方式以及隔离开关、漏电保护开关等低压电器的作用和工作原理，使理论和实践相结合。四、实践任务1.参观2号教学楼8楼电工实训
2、室供配电设备，掌握：(1)工地现场临时配电系统的设置要求，即“三级配电、二级保护，一机一箱、一闸一漏，动照分设”的具体意义。(2)工地现场临时配电系统的接地方式。(3)电力电缆的外观标识。(4)隔离开关、漏电保护开关、断路开关、熔断器等低压电器的工作原理及作用。五、任务要求1 .本班共35人，每成7组，组长负责组织小组成员完成本次任务(小组成员有一个合影)。2 .本次实践教学内容要以实物照片作为支撑材料。不得借用其他小组照片，照片要求清晰，能配合实验报告说明实验结论。3 要求每人提交实践报告。实践报告按照实践教学任务分条目说明，同时要求每个任务必须配现场照片。4 .小组长需对本组成员进行考核。
3、六、任务评价姓名实施过程考核（50%）任务工单考核50%总分自我评价：平均分组长评价：教师评价：学生任务实施:施工现场临时配电系统的需遵循“三级配电，两级保护，一机一箱，一闸一漏”的设置原则，请说明该原则的含义？施工现场临时配电系统的接地形式是系统，期中工作接地的接地电阻不大于,重复接地，接地电阻不大于O开关箱中的漏电保护器，其选用的额定漏电动作电流不大于，动作时间不大于O总配电箱的动作电流和动作时间可以适当选择大一些，但其两者的乘积不得超过O配电箱内配置的隔离开关，其文字符号是,作用是O低压断路开关的文字符号是，作用是O任务工单专业名称：实践课程：建筑设备与识图实践项目：建筑屋面雨水排水系统
4、认知实习学生姓名：学生班级：完成时间：指导老师：建筑屋面雨水排水系统实践项目任务工单一、任务名称建筑屋面雨水排水系统认知实习二、实施地点2号教学楼7楼三、项目目标通过对学校2号教学楼屋面雨水排水系统的观察和讲解,提高学生的感性认识，掌握屋面雨水排水系统的排水形式、管道设置要求，使理论和实践结合。四、实践任务1 .根据现场观察结果，分析说明2号教学楼屋面雨水排水系统的排水形式。五、任务要求L本班共人,分为组，组长负责组织小组成员完成本次任务（小组成员有一个合影）。2 .本次实践教学内容要以实物照片作为支撑材料。不得借用其他小组照片，照片要求清晰，能配合实验报告说明实验结论。3 要求每人提交实践报
5、告。实践报告按照实践教学任务分条目说明，同时要求每个任务必须配现场照片。4 .小组长需对本组成员进行考核。六、任务评价姓名实施过程考核（50%）任务工单考核50%总分自我评价：平均分组长评价：教师评价：学生任务实施:1 .根据现场观察结果，分析说明2号教学楼屋面雨水排水系统的排水形式。任务工单专业名称：实践课程：建筑设备与识图实践项目：识读建筑给排水施工图学生姓名：学生班级：完成时间：指导老师：给排水施工图实践项目任务工单一、任务名称识读建筑给排水施工图二、实施地点三、项目目标识读建筑给排水施工图，掌握识图方法。四、实践任务L识读给排水平面图，掌握：（1）各用水设备的类型及平面位置。（2）各干
6、管、立管、支管的平面位置，立管编号和管道的敷设方式。（3）管道附件（阀门、水表、消火栓等）的平面位置、规格、种类、敷设方式等。（4）给水引入管和污水排出管的平面位置、编号以及与室外给排水管网的联系。2 .识读给排水系统图，掌握：（1）给水引入管、干管、立管、支管等管道空间走向。（2）排水排出管、排水横管、排水立管的空间走向。（3）标识各种管道的管径、标高、坡度及坡向、立管编号。（4）给排水管道附件的位置、形成规格等。五、任务要求1 .查阅给排水工程常用图例，掌握常见管道、管件、阀门、用水器具的图形符号。2 .系统识读给排水施工图，全面掌握工程概况。3 .独立完成识图作业。六、任务评价姓名实施过
7、程考核（50%）任务工单考核50%总分自我评价：平均分组长评价：教师评价：学生任务实施:一、识读一层平面图，回答下列问题。,3500r20001500f28002800,14007000,091G0二0女卫生间茶水间L男卫生间男卫生间600-SZT-NPL.此TjwjLzyz0.000工-1、一层平面图中共有条给水引入管，尺寸为o共有条排出管，尺寸为O2、一层平面图中共有条给水立管，分别布置在O共有条排水立管，其中有条排出管直接从一层男、女卫生间水平横管接出。二、识读一层卫生间大样图，回答下列问题。45045Q200男宾6-女宾卫生间心）rQ1、大样图中图形0表示，它的作用是O安装在,在一层男
8、女卫生间中共有个。2、大样图中图形今表示,它的作用是o安装在在一层男、女卫生间中共有个。三、识读给水系统图，回答下列问题。O(NO15023一DeO80S间225PvD9O03QO2CD9.3001、一号给水立管的长度为米，布置楼层为O在一层地面以上（高度）接出水平管道，主要布置在一层的（房间名称），水平管道上连接的用水器具有O在层地面以上（l度）接出水平管道，主要布置在二层的（房间名称），水平管道上连接的用水器具有,其中出水口高度为5.900和6.250的用水器具分别是和o2、二号给水立管的长度为米，布置楼层为o在三层地面以上（高度）接出水平管道，主要布置在三层的（房间名称），水平管道上连
9、接的用水器具有四、识读排水系统图，回答下列问题。15.00015.00014.40014.400I-9.300%9.300DellODe75PL-2OOOa0OQDe755.100PL-I0.000oDel10DellOe50II5.100DellOellDellO+0.000245J245jYDellOi、系统图中I表示,瓦表示,H表示,其安装要求是2、排水立管与排出管通过进行连接。3、排水系统采用通气，其伸出屋面高度为，说明该屋面是.O（上人屋面/不上人屋面）任务工单专业名称：实践课程：建筑设备与识图实践项目：识读通风空调系统施工图学生姓名：学生学号：完成时间：指导老师：通风空调系统施工图
10、实践项目任务工单一、任务名称识读建筑通风空调系统施工图二、实施地点三、项目目标识读建筑通风空调系统施工图，掌握识图方法。四、实践任务L识读空调通风系统平面图，掌握：通风空调系统的设备、风管系统、冷热媒管道、凝结水管道的平面布置。它的内容主要包括：风管系统，水管系统，空气处理设备，尺寸标注。五、任务要求1 .查阅通风空调工程常用图例，掌握常见管道、管件、阀门、空气处理设备的图形符号。2 .系统识读通风空调施工图，全面掌握工程概况。3 .独立完成识图作业。六、任务评价姓名实施过程考核（50%）任务工单考核50%总分自我评价：平均分组长评价：教师评价：学生任务实施：一、识读某饭店综合楼中央空调系统平
11、面图，问答下列问题。图一（一）1.饭店综合楼图一区域采用的空调形式是O2.编号KT的空气处理设备是,处理空气的来源是O新风口设置在O3 .消声静压箱的作用是O4 .编号12的管道附件是,作用是o5 .编号15的管道附件是,作用是o6 .编号16的风口是,其型号是o编号18的风是7 .改空调送回风管道均采用（矩形/圆形）风管。图二三恒!lfc*373乃（二）1.饭店综合楼图二区域采用的空调形式是O8 .编号为XT的空气处理设备是,处理空气的来源是9 .编号36、37的风口是,其型号是o10 编号70、72、73、75、78的空气处理设备是，其作用是.建筑技术学院任务工单专业名称：实践课程：建筑设
12、备与识图实践项目：识读建筑电气施工图学生姓名：学生学号：完成时间：指导老师：通风空调系统施工图实践项目任务工单一、任务名称识读建筑电气施工图二、实施地点三、项目目标识读建筑电气施工图，掌握识图方法。四、实践任务1.识读电气工程设计说明，包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。2识读电气工程平面图，包括变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等。3识读电气工程平面图，系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及
13、它们的规格、型号、参数等。包括变配电工程的供配电系统图、照明工程的照明系统图等。4.识读安装大样图，掌握电气设备安装方法及要求。五、任务要求1 .查阅建筑电气工程常用图例，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的电气图形符号标准。2 .掌握电气工程施工图识图顺序及方法。3 .抓住电气施工图要点进行识读。4 .结合土建施工图进行识读。六、任务评价姓名实施过程考核（50%）任务工单考核50%总分自我评价：平均分组长评价：教师评价：学生任务实施:一、识读某车间照明配电平面图，回答下列问题。(三喇IJBYS1SKWlWSISqI(WLbliV?X，务SISKCaLIHV
14、2xSI4CKtWL2BV2X25SICKWLyM2*2SSlKFCWuJl2X5sSSEWUV1XiHlPCfeC.WLnVYX47E43收MJMM2KlMICWIjjVx阜(660)WL1.1.X1MIKCC2x21JrWX4-V-2X2M1StC.Bl22F-DUvryNI乂H3mmsuvmMi(WbBMX.tWHW*VV4XWtMlC2网KK图一（一）平面图中,AL代表的配电设备是（二）AL14配电箱WLl同路线缆代表的含义是（三）平面图中，4-B1002.5W代表的含义是0（四）平面图中，4-D100/-代表的含义是图二二.识读某照明配电箱系统图，回答以下问题。I皿沙ZJPIQAHV
15、2x?MClMXNANAOMkWMOIMTg3MlQABV.2x25.SCI$rK2BN1210%kWIRvlII,/BV-2m2,5-SCI5-CCN)CN10.36kW明IIWIPQOABV-2xl5-SCI5-CCMAN101OlkWH9IIDlgIMAlF-CIOABV-2xl5-SCI5-CCN5BN121094kWII强瓦MPCQAjjBV2xlSSC151为0BVd?SOHCNHBNPt6aQ6kW*rt-Aj1BV.2x23SC15N9CNPt610.6kW*(!工3DCLMA%MIBV3LS-SCIS-FCNIOCNFt81OlkW*Im9OJ冬YJ3k*1/峭少3MIMAANil“-B22ADIZf633MK)ANI21JIIDIZ1653PIOANUM（一）三相电源进线是BV4X2.5+16-SC40-WC,说明（1）该照明配电系统的接地形式是（二）该电源进线的导体材料是，该电源进线的敷设方式是o（三）配电箱内NlO回路连接的插座是什么类型？NlO回路上的低压电器是什么类型？具有什么功能？
