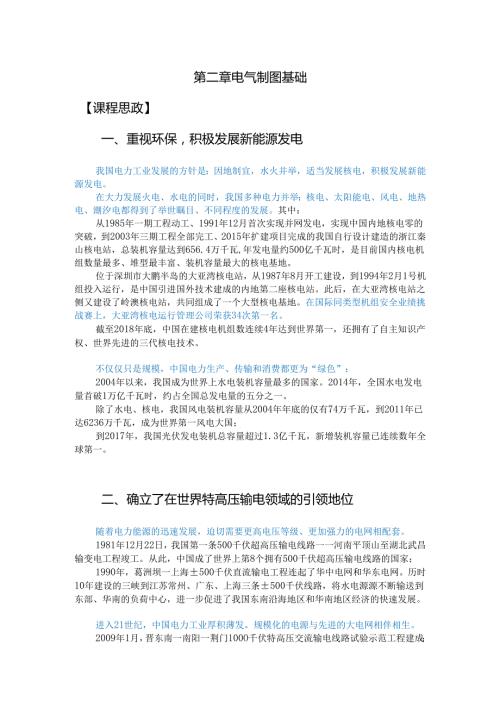

1、第二章电气制图基础【课程思政】一、重视环保，积极发展新能源发电我国电力工业发展的方针是：因地制宜，水火并举，适当发展核电，积极发展新能源发电。在大力发展火电、水电的同时，我国多种电力并举：核电、太阳能电、风电、地热电、潮汐电都得到了举世瞩目、不同程度的发展。其中：从1985年一期工程动工、1991年12月首次实现并网发电，实现中国内地核电零的突破，到2003年三期工程全部完工、2015年扩建项目完成的我国自行设计建造的浙江秦山核电站，总装机容量达到656.4万千瓦,年发电量约500亿千瓦时，是目前国内核电机组数量最多、堆型最丰富、装机容量最大的核电基地。位于深圳市大鹏半岛的大亚湾核电站，从19
2、87年8月开工建设，到1994年2月1号机组投入运行，是中国引进国外技术建成的内地第二座核电站。此后，在大亚湾核电站之侧又建设了岭澳核电站，共同组成了一个大型核电基地。在国际同类型机组安全业绩挑战赛上，大亚湾核电运行管理公司荣获34次第一名。截至2018年底，中国在建核电机组数连续4年达到世界第一，还拥有了自主知识产权、世界先进的三代核电技术。不仅仅只是规模，中国电力生产、传输和消费都更为“绿色”：2004年以来，我国成为世界上水电装机容量最多的国家。2014年，全国水电发电量首破1万亿千瓦时，约占全国总发电量的五分之一。除了水电、核电，我国风电装机容量从2004年年底的仅有74万千瓦，到20
3、11年已达6236万千瓦，成为世界第一风电大国；到2017年，我国光伏发电装机总容量超过1.3亿千瓦，新增装机容量已连续数年全球第一。二、确立了在世界特高压输电领域的引领地位随着电力能源的迅速发展，迫切需要更高电压等级、更加强力的电网相配套。1981年12月22日，我国第一条500千伏超高压输电线路一一河南平顶山至湖北武昌输变电工程竣工。从此，中国成了世界上第8个拥有500千伏超高压输电线路的国家；1990年，葛洲坝一上海500千伏直流输电工程连起了华中电网和华东电网。历时10年建设的三峡到江苏常州、广东、上海三条500千伏线路，将水电源源不断输送到东部、华南的负荷中心，进一步促进了我国东南沿
4、海地区和华南地区经济的快速发展。进入21世纪，中国电力工业厚积薄发。规模化的电源与先进的大电网相伴相生。2009年1月，晋东南一南阳一荆门100O千伏特高压交流输电线路试验示范工程建成；同年，云南至广州800千伏特高压直流输电工程成功实现单极投产，这是世界上第一条特高压直流输电工程；2010年7月，向家坝一上海+800千伏特高压直流工程建成投产。为解决东西部资源不平衡，我国从新疆昌吉出发，建设了全球第一条正负HOOkV特高压线路，跨越3319公里，途径甘肃、宁夏、陕西、河南直至安徽古泉。这是人类电力工程史上绝无仅有的浩大工程，它解决了5000万个中国家庭的用电需求。至今，中国投入运行的特高压输
5、电大通道，已经有14条，已建工程线路总距离超过3万公里，形成了西电东送、北电南供的能源输送格局。中国的特高压技术、装备、标准，正在领跑全球。这些标志着中国电网全面进入了特高压交直流混合电网时代。到2011年，除台湾省外，中国各省市自治区及港澳地区电网全部实现交直流联网。确保长距离电力传输的大容量电缆系统，我国在所有关键技术都取得了突破，中国已经成为全球最大的电缆生产国，年产值超过1万亿元。气体绝缘输电线路管道，将用于全球最先进的巨量电能地下传输工程，其负荷量是同样截面传统电缆的4-5倍，这是全球电力巨头都在抢占的能源应用技术制高点，我国已经取得关键技术的重大突破，走在了世界前列。未来的城市上空
6、电力传输的“蜘蛛网”将不复存在。中国每年消耗约6万亿度电，其中大约60%来自燃煤发电，严重污染了环境，能源结构的巨大变革“煤变油”的核心技术和工艺装备，我国已经处于世界前列。我国的特高压交流输电技术、成套设备及工程应用荣获“国家科技进步奖特等奖”，中国拥有完全自主知识产权，同时也是世界上唯一掌握这项技术的国家。国际电工委员会认为，中国建成世界上电压等级最高、输电能力最强的交流输电工程，是电力工业发展史上的一个重要里程碑，中国在世界特高压输电领域的引领地位从此确立。2014年，中国特高压技术走出国门。2015年，中国核电技术走出国门。中国电力，在世界上成为一个响亮的名字！1949年，我国发电装
7、机总容量184.86万千瓦；2017年年底，发电装机容量达到17.8亿千瓦，位居世界第一。1949年，我国年发电量43亿千瓦时，在全世界排名第25位；2017年，年发电量突破6.5万亿千瓦时，占全球发电量的四分之一。1949年，中国全社会用电量34.6亿千瓦时；2017年，全社会用电量6.3万亿千瓦时，是1949年的1800多倍！1949年，全中国的电力线路加起来只有6474千米；2009年起，中国电网规模排名跃居世界第一。上世纪五十年代人们对什么是社会主义的理解、对未来美好生活的憧憬是“楼上楼下，电灯电话。”现在听起来似乎滑稽可笑，但当时的中国人确确实实普遍是这样理解并把它当作为之追求的目标
8、的。如今，神州大地已经建成世界第一大电网。源源不断的电能穿山越岭，跨越江河，不仅进入大中小城市，进入初步实现现代化的城镇和乡村，而且如血脉延伸到千家万户，输送到边缘山区、少数民族地区。我们的生活，就在这血脉的滋养中悄然改变。电能，改变了我们的生活,更清洁，更智慧，更美好。三、“电气电路图制图。是今后从事电气技术的学生必须良好掌握的专业基础知识和技能之一诚如“前言”所述，当今时代，新一轮科技革命和产业变革正在全世界孕育兴起，第四次工业革命的浪潮正在到来。我国把科技创新摆在国家发展全局的核心位置，大力实施创新驱动发展战略。我国的电力工业、电气事业已经取得了前所未有、举世瞩目的成就，作为未来的建设者和接班人，我们每一个在校学习的电气类专业学生，必须努力学好专业知识和技能。本章“电气电路图制图”，是今后从事电气技术的学生必须良好掌握的专业基础知识和技能之一。作为未来祖国各行各业电气技术的栋梁之才，我们回望历史风烟，中国发展，来之不易；我们坚守当下责任，振兴中华，义不容辞；我们展望前行之路，不忘初心，始终不渝！在党中央的正确领导下，中国电气事业的未来值得期待，中国光辉灿烂的未来值得期待，中国电气人，一起祝愿，一起加油！
