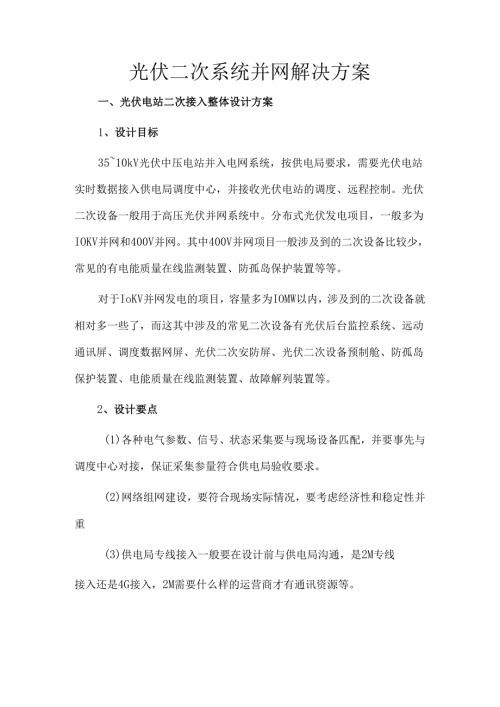

1、光伏二次系统并网解决方案一、光伏电站二次接入整体设计方案1、设计目标3510kV光伏中压电站并入电网系统，按供电局要求，需要光伏电站实时数据接入供电局调度中心，并接收光伏电站的调度、远程控制。光伏二次设备一般用于高压光伏并网系统中。分布式光伏发电项目，一般多为IOKV并网和400V并网。其中400V并网项目一般涉及到的二次设备比较少，常见的有电能质量在线监测装置、防孤岛保护装置等等。对于IoKV并网发电的项目，容量多为IOMW以内，涉及到的二次设备就相对多一些了，而这其中涉及的常见二次设备有光伏后台监控系统、远动通讯屏、调度数据网屏、光伏二次安防屏、光伏二次设备预制舱、防孤岛保护装置、电能质量
2、在线监测装置、故障解列装置等。2、设计要点(1)各种电气参数、信号、状态采集要与现场设备匹配，并要事先与调度中心对接，保证采集参量符合供电局验收要求。(2)网络组网建设，要符合现场实际情况，要考虑经济性和稳定性并重(3)供电局专线接入一般要在设计前与供电局沟通，是2M专线接入还是4G接入，2M需要什么样的运营商才有通讯资源等。(4)信息采集、转发给调度，需要根据调度中心的点表要求设计信息转发格式。(5)设备通讯接口适配、规约转换。需要与设备厂家匹配，同时调度的转发规约要满足调度的通讯规约规范。(6)光伏电站自动化软件系统设计。3、整体构架图(按南网要求)二、主要屏柜及设备清单(一般采用组屏)?
3、1CM1、公用测控屏主要设备清单(1)公用测控装置:采集二次预制舱的温度、火灾报警、烟雾报警、二次设备异常等信号，可输出远程启动风扇排气等控制信息(2)通讯管理机：采集光伏逆变器、光伏板、并网柜、箱变等配电一次设备和发电设备实时数据，可支持多种规约接入(3)防火墙：采用华为硬件防火墙，将光伏交换机和通讯管理机进行物理安全隔离，保证外部通讯网络和自动化系统安全隔离(4)站控层交换机：采用光纤自愈环网方案，将箱变测控连接到交换机，通讯管理机通过交换机采集箱变数据。2、防孤岛及电能质量监测屏(1)防孤岛装置：当电站电压、频率、功率方向异常时，出现电站的孤岛现象，快速保护动作，保证设备和人身安全。(2
4、)电能质量在线监测：实时监测并网柜的电能质量。(3)打印机3、远动通讯屏(1)远动装置:是供电局调度中心和电站数据对接的重要接口设备，主要负责接收转发调度命令，并将现场实时监测数据转发到供电局调度中心。(2)备用远动装置：热备用远动装置，当第一台远动装置出现异常或者网络出现问题时，可及时启动备用远动装置，保证调度正常。(3)双机切换装置：负责实时监测远动装置的通讯状态和网络状态，如果出现异常时，能够保证无缝切换远动装置。(4)交换机4、调度数据通讯屏(1)MSTP/2M协议转换器：将SDH多业务数据协议转换成2M,这样可以利用电运行商的2M专线走以太网数据。(2)纵向数据加密装置：是调度数据安全的核心设备，设备型号必须与供电局调度的接收加密解密设备匹配，常见南瑞NetKeeper2000o(3)2M专线路由器：实现2M专线从供电局调度到电站内部的路由管理，需要专用设备。(4)交换机
