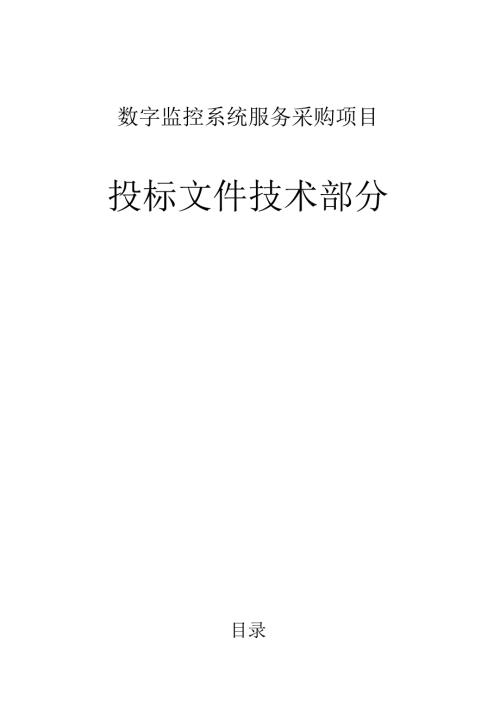

1、数字监控系统服务采购项目投标文件技术部分目录第一部分系统设计方案5第1章设计概述51.1 项目背景51.2 设计依据61.3 设计思路61.4 设计目标71.5 设计原则8第2章系统总体设计说明92.1 现状分析92.2 系统特点及功能92.3 功能设计102.4 设计性能要求11第3章系统描述及前端系统设计123.1系统方案设计123.2 总体结构设计123.3 前端系统设计14第4章监控传输网络设计234.1 概述234.2 设计要求234.3 传输网络设计244.3.1 网络结构设计244.3.2 网络可靠性设计264.3.3 网络安全性设计26434网络设备选型及参数27第5章监控中心
2、系统设计295.1 概述295.2 系统结构设计295.3 存储子系统(NVR)29531存储结构设计305.3.2 NVR存储功能315.3.3 设备选型345.4 解码拼控子系统365.4.2 视频综合平台设计365.4.3 视频综合平台主要功能375.4.4 设备选型385.5 大屏显示子系统405.5.2 大屏显示子系统结构405.5.3 LCD大屏415.5.4 本项目LCD选型45第6章应用管理系统设计476. 1概述477. 2软件架构设计478. 3软件模块组成498.1.1 中心管理模块498.1.2 应用模块508.1.3 客户端模块518.1.4 视频质量诊断模块518.
3、1.5 视频图像拼接模块526. 4平台功能设计526.1.1 基础管理功能526.1.2 基础应用功能556.1.3 高级业务应用58第二部分工程实施、售后服务与保修方案63第1章施工组织方案631.1 施工方案设计631.1.1 监控系统的施工内容631.1.2 监控系统的施工部署631.1.3 工程施工步骤641.2 施工方法及施工工艺701.2.1 施工准备工作701.2.2 工程实施步骤721.2.3 工程实施内容731.2.4 各主要子系统的施工751.2.5 各主要子系统的调试941.3 工程实施组织计划1001.3.1 施工进度安排原则1001.3.2 施工进度网络计划1011
4、3.3 工程进度安排1021.3.4 人力资源投入计划1031.4 工期保证措施1041.4.1 工期保证组织体系1041.4.2 建立生产例会制度1051.4.3 实行多级计划控制1051.5 项目组织机构建立和安排1081.5.1 综述1081.5.2 项目管理目标1091.5.3 项目管理模式1091.5.4 项目管理机构设置1101.5.5 项目部管理职责1101.5.6 项目物资和材料供应的管理1141.5.7 项目技术管理1171.6 各项资源需用计划与工程资料编制1181.6.1 各项资源需用计划1181.6.2 工程资料编制1201.7 工程质量控制1211.7.1 工程质量
5、目标1211.7.2 质量保证体系1211.8 安全生产措施1291.8.1安全生产管理目标1291.8.2 安全生产的组织和保证体系1291.8.3 各类安全管理人员的职责1301.8.4 安全教育1321.9文明施工及环境和成品保护措施1331.1.1 1文明施工1331.1.2 环境保护1351.1.3 成品保护1371.10监控系统的竣工验收1371.10.1系统验收的条件1381.10.2系统验收的依据1381.10.3系统验收的内容1381.10.4工程竣工验收时提供的技术资料1391.10.5系统验收的组织140第2章技术培训、售后服务和保修1412.1 技术培训1412.2 操
6、作和维修保养手册1442.3 工程服务承诺1462.4 工程竣工后的服务1462.5 工程免费维修保养及期限147附表1拟投入的主要施工机械设备表149附表2施工进度计划表150附表3主要设备检测报告151第一部分系统设计方案第1章设计概述1.1 项目背景随着经济的快速发展，信息化产业的高速发展，现代化的综合业务信息管理系统已成为兴企、强企的重要手段。向管理要质量，向管理要效益，向管理要生机，已为商家之共识。网络视频管理系统和报警系统的安全防范系统正逐步涉及到多媒体、软件工程、网络技术、办公自动化等诸多技术，它以其独特的功能和先进的技术广泛应用于各行各业之中，成了综合管理系统不可缺少的重要组成
7、部分，它能将被监控系统的图像信息准确、清晰、快速、直观地传送到监控中心，监控中心能够直接地了解和掌握各个被监控点的情况，并能及时对发生的情况做出反应和处理。某区人民医院始建于1946年。经过几代人的不懈努力，现已逐步发展成为具有鲜明特色的集医疗、教学、科研、康复、保健、预防、急救于一体的二级甲等综合性医院。也是某市挂牌最早、唯一的国办市级肿瘤科医院，担负着全区30余万人口的医疗重任以及基层的转诊任务。由于医院面积宽广进出人员众多，院内人员复杂，所以它的安全防范工作尤为重要。医院主要作为现代化的综合性医院，除具有传统的建筑物必备的建筑设计、结构设计外，更将办公自动化、互联网、安全防范、建筑智能化
8、等系统融于一体，给大楼内工作人员提供一个安全、舒适的工作环境，并加强大楼的治安管理和内部管理，提高大楼的自动化管理水平，减少管理人员的工作强度，也可使动态的掌握各类事件的发生，防患于未然。本系统主要为医院内部的安全提供保障，视频监控系统实时监控楼内主要出入口、安全出口、疏散出口、楼内各楼层内部通道、停车场主车道、电梯厅、交费窗口、家属区等位置，并通过数字硬盘录像机对图像信息进行保存，以备日后查看。1.2 设计依据 某市某区医院数字监控系统服务采购项目招标文件 智能建筑设计标准GB/T50314-2007 防盗报警控制器通用技术条件GB12663-1990 安全防范系统通用图形符号GA/T74-
9、2000 民用建筑电气设计规范JGJ/T16-1992 电子巡更控制系统通用技术条件GB12633-1990 电气装置安装工程工程电气设备交接试验标准GB50150-1990 电气装置安装工程电缆线路施工验收规范GB50168-1992 安全防范工程程序与要求GA/T75-1994 民用闭路监视电视系统工程技术规范GB02198-1994 安全防范工程程序与要求GA/T75-1994 安全防范工程行业标准GA/T70-1994 建筑电气安装工程施工质量验收规范GB50303-2002 安全防范工程费用概预算编制办法GA/T70-1994 安全防范工程枝术规范GB5034820041.3 设计思
10、路本方案的总体设计思路如下：1）前端设备均采用高清IPG从而实现高清视频采集，同时为满足前端多种应用场景的不同需求，推荐不同类型、不同功能的IPC；2）采用NVR存储模式对实时视频进行分布式存储，实现存储系统的高可靠、高性价比；3）部署模块化、集成化的视频综合平台，结合高清显示大屏实现视频图像、电子地图、电脑信号的上墙显示、拼接控制等功能；同时视频综合平台还配置服务器板卡，为部署平台软件提供必要环境，实现软硬件一体化；4）建立统一的视频信息管理应用平台，实现对系统的统一管理；同时引入视频质量诊断技术，保障系统稳定运行；5）充分考虑原有系统利旧，实现新老系统的无缝对接，降低成本，减少资源浪费。1
11、4设计目标为有效解决某区医院安防视频监控系统存在的问题，切实提高医院的安防工作水平，建设一套满足医院安防工作需求的综合安防监控系统，系统实现以下目标：1）以监控中心为总控中心，前端监控分区域联网将所有前端的监控和报警信息，包括视频图像信号、报警信号、对讲信息、报警控制信号进行联网，统一上传至监控中心进行集中处理调度，统一指挥。2）以软件平台为载体，各子系统统一接入软件平台本次接入视频监控，并保留报警、对讲、门禁等子系统接口，可实现各系统统一接入。各子系统接入后可实现报警联动开启视频、对讲联动开启视频、报警联动关闭门禁等多种联动机制。使各个独立子系统集成到一个平台上，相互协作，共同为某区医院安
12、防监控系统服务。3）以系统为核心，远程管理、远程维护系统将全面提升某区医院的安防工作水平，彻底告别以往要去现场对前端设备进行参数设置等情况，在监控中心，通过系统软件，实现对前端设备的远程控制和参数修改。系统可根据用户设置对设备进行巡检，故障信息自动上传并报警，用户或管理员对系统的所有设置及修改将以操作日志形式进行记录，方便查看。本方案的设计严格遵守以下原则：先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备,使整个系统的应用在相当长的一段时间内保持领先的水平。可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。方
13、便性：监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点,操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。实用性：系统采用了人性化的操作界面，高度集成、功能强大、界面直观，操作简便、使用方便，从客户的实际需求出发，让客户得到先进实用的系统。经济性：充分的利用原有的设备和人力资源，进行合理的结构调整和整合，尽可能的减少新增资源的投入，让系统的使用更加经济适用，以体现我公司所提出的“客户价值最大化”的目标。扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充。为此，设备采用模块式结构，在需要时可随时补充。增加视频及其它控制模块，使系统具备灵活的扩展性。第2章系统总
14、体设计说明2.1现状分析某区医院现有的监控系统已建成多年，大部分采用模拟摄像头，设备陈旧，图像清晰度差，部分图像丢失，监控中心显示器尺寸小，大多数存在图像不清甚至损坏，存储设备智能性差。某区医院目前有主楼一座(包括门急诊、病房、办公区等)，共12层，病房楼一座，共6层，主楼与病房楼之间有6层南北走向侧楼连接，侧楼有影像科、病房等，病房楼南侧有独立的四层病房、办公楼。主楼北侧及楼群西侧为停车场。办公区西侧家属院有四层家属楼四栋，平房两排，办公区北侧民主街对面北家属院有12层家属楼一栋。系统建设拓扑图2.2系统特点及功能1 .系统特点(1)监控中心的监控系统包含图像的显示、控制、记录、回放等功能，
15、基本配置要求；电视墙、磁盘阵列和控制键盘、主监视器等。(2)系统采用全数字高清的特点，图像逼真清晰，保证图像效果；实现通过网络浏览控制图像。2 .系统功能(1)图像调度功能：系统配置矩阵主机，输出中的每一路都可以切换显示任一监控点的图像。(2)图像的记录和备份功能：系统配有IPSAN数字硬盘录像机，高清图像在某港机房进行统一录像记录，25帧/秒路。(4)系统的可扩展性：充分考虑系统以后的扩容性能，系统磁盘阵列主机、视频矩阵以后可以根据需要，进行扩充。保证以后监控点的接入和扩充，以节省成本。（5）系统应能方便地扩容：视频主机容量、数字硬盘、录像机的容量、机架（配线架）的容量等主要设备在系统扩容时
16、可以方便的通过插卡，搭接木式地扩展，充分保护一期投资。系统的软件能方便低成本升级，以满足网络技术和数字监控系统发展要求。（6）系统联网功能要求：系统应为以后数字城市、上级主管部门等图像统一联网提供接口,数字网络传输方面应能满足口数字图像监控共享平台建设规范要求。3 .系统相关技术要点（1）如何在现有的带宽的情况下满足数据流高质量的传输。（2）在现有的带宽下，多客户端同时浏览单路图像或分别浏览多路图像，而不产生动画效果。（3）视频处理与视频录像的协调处理。（4）能远程访问任一路图像的录像回放，并能达到对所有数字录像机的统一管理。（5）监控网络的安全性，整个数字网络系统的安全。（6）系统权限的设置
17、自由分组、分级和权限扩展等功能实现方便，系统操作简便，扩展性强。（7）系统界面的简洁实用，实时播放和录像回放界面统一；2.3功能设计本设计方案主要表现在监控中心能够利用监控前端任意点的视频图像来防范港口的安保工作，方便日常安保工作检查需要，节约了日常检查工作到前端的例行检查时间，大大提高安保的工作效率；能够实现前端设备的远程参数控制，及远程校时和远程维护，提高日常维护的工作效率，降低了日常维护的成本。本视频监控联网系统应根据对医院实际应用的需要，对联网后的功能设计主要体现以下方面：1）前端的监控画面通过光纤网络的传输，集中到监控中心。在监控中心设立一个监控专用电视墙，用来实时监看整个医院的所
18、有画面图像。2）可以对监控画面进行分组预览设置，可对各个区域的图像进行分类调阅，从而方便日常安防检查工作。3）通过智能分析模块，可以智能化监控某些特殊敏感地段，比如港口船只等，均能实行智能视频报警。4）通过电子地图可以实时显示报警点布防图，调阅报警点实时监控图像，从而实现可视化的管理调度。5）通过监控中心集中报警控制，实现报警联动控制，可实现对其前端报警输出控制，远程打开前端的警笛和警号，吓走对无人区域进行破坏的人。6）可以通过监控中心集中报警处理，联动输出到电视墙上显示当前的报警画面，也可以和电子地图联动，实时直观显示在某一个区域角落的报警，方便工作人员及时跟踪处理警情。2. 4设计性能要求
19、1）系统模块化设计系统平台包含多个子系统，各个子系统之间相互独立存在，用户可根据实际应用需要选择其中的某几个子系统，各个子系统的添加和删除方便易用，跟普通软件安装卸载操作相同。2）数据存储安全可靠视音频等数据在监控中心的NVR主机或者磁盘阵列做本地录像存储，保证了数据的安全性和可靠性。3）带宽流量控制综合监控管理联网软件可以实现对网络流量的控制，节约带宽，可以对控制权限进行区分，高级别的用户可以浏览全部区域画面而低级别的用户不能浏览；通过区域和权限的控制，实现对其监控路数的控制，从而控制带宽流量。对监控联网单独组网，使政府内部的网络和监控网络分开，不会给政府正常的业务带来困扰。4）高标准设计为
20、保证全套系统正常的运行和管理，本设计采用现在流行的新技术，新标准，采用很多超前的新技术，采用高标准高要求，满足未来较长时间内的技术领先。第3章系统描述及前端系统设计2.1 系统方案设计本次监控系统设计目的是实现对各重点区域的24小时高清监控，为实现这个目标，办公区共安装121只300万高清摄像机，其中急诊室和医务室安装带音频高清摄像机，前端图像传送到监控中心储存，并在监控中心建设3*3电视墙一套实现实时监控；西、北家属院安防防范监控系统（16只300万高清摄像机及存储显示设备）；办公区域内6部电梯内安防防范监控系统（6只300万高清摄像机及存储显示设备）；2.2 总体结构设计3. 2.1系统逻
21、辑结构整个方案从逻辑上可分为视频前端系统、传输网络、监控中心和应用管理平台四部分内容，视频存储、视频解码拼控和大屏显示等内容在监控中心部分进行设计。另外，方案对系统利旧方面进行了简单说明，符合众多项目设计的实际需求。下图为系统拓扑图:视频前端系统利旧部分系统逻辑结构图3.2.2系统物理结构系统物理结构图前端部分：前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。传输网络部分：传输网络部分主要是对前端接入到核心交换机之间的网络进行设计，前端系统通过光纤收发器
22、等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机，监控中心端的接入交换机负责PC工作站和NVR存储等设备的接入。监控中心部分：监控中心采用NVR将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码解码、拼接；监控中心部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。平台部分：应用管理平台部署在视频综合平台的服务器板卡上，形成一体化的配置，应用管理平台可以对高清视频和用
23、户进行统一管控，并且配置PC工作站进行预览、回放、下载等操作。3.3前端系统设计3.3.1IPC结构特点海康威视网络摄像机产品形态各不相同，每种产品形态采用科学、合理的结构进行设计,从结构上保证产品质量和监控图像质量。在以往结构设计的基础上,IPC还有以下几点突出的设计:引然再修帆元善件工作失效的国咄制6%侬55%a19%湿度散热设计蹙来MIiSAIrForceAviomccIntegrrtyProgram据统计，电子设备的失效率有55%是温度值引起的。如果摄像机温度低10度的话，产品的使用寿命可以提高一倍。海康威视进行精密的散热设计，选用高效的散热材料，使摄像机的温升控制在较低的水平，工作温
24、升比华南厂家低10度左右。防水设计爆股85点股专利.电皎叫稗丽海康威视拥有多项专利防水设计，防水性能优越；采用先进高效防水检测工艺,全系列室外摄像机产品出厂100%检测防水性能。除雾设计防水透气膜需要打开外罩调节镜头的防水型摄像机在湿度高且温差大的环境下，内部可能会起雾凝结；为解决起雾问题，海康威视在摄像机内部装有防水透气膜和干燥剂，能快速有效散走雾气。防虚焦设计定焦镜头变焦镜头海康威视所有定焦摄像机均采用高效胶质材料点胶锁死，所有变焦摄像机均采用专业校准技术矫正，有效防止镜头虚焦现象出现。防刮擦设计半球罩刮花后，红外光照射到刮痕处会出现漫反射，造成红外反光。海康威视全系列红外半球采用PC加硬
25、半球罩，具备防刮花功能，有效防止红外半球反光现象。3.3.2前端设备选型1）、家属院等路面固定点监控选择海康威视网络高清枪型摄像机进行监控,满足在覆盖范围内看清过往行人、车辆的行为特征和体貌特征；摄像机要达到IP66的防护等级，避免在雨天等环境下因为雨水或灰尘的进入；在晚上光线不足的环境下推荐采用超低照度功能或红外功能的网络高清枪机，保障夜晚等光线不足环境下的监控图像质量。路面可控点监控效果示例图止匕项目中我们选用海康DS-2CD2632EF-I设备参数: 最高分辨率可达3M(2048X1536)20fps,并可输出FullHD108OP实时图像 采用ROKSVC等视频压缩技术,压缩比高,且处
26、理非常灵活,超低码率 码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求 支持GBK字库，支持更多汉字及生僻字叠加 支持OSD颜色自选 支持MicroSD/SDHC/SDXC卡(128G)本地存储 采用高效红外灯,使用寿命长,照射距离可达50米 支持smartIR,防止夜间红外过曝 ICR红外滤片式自动切换,实现真正的日夜监控 支持日夜两套参数独立配置 支持POE供电功能(-D可选) 支持3D数字降噪,支持数字宽动态 支持双码流,支持手机监控 支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:心跳,镜像,一键恢复等 支持智能报警：越界侦测,区域入侵侦测 支持智能后检索
27、配合NVR支持事件的二次检索分析 支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入 支持NAS、Email、FTP、NTP服务器测试 支持HTTPSjSSH等安全认证，支持创建证书 支持用户登录锁定机制，及密码复杂度提示 符合IP66级防尘防水设计,可靠性高2)、在楼道、走廊等固定室内监控场景推荐采用海康威视低照度、宽动态的网络枪机或者半球；在重要房间、库房等监控场景推荐采用红外半球或红外筒机；在大厅等室内大范围监控场景推荐选用高清半球；在光线不足或强光环境下推荐选用带有宽动态、超低照度等功能的红外摄像机，来保障监控图像质量。室内推荐使用海康威视130万网络高清半球DS
28、2CD4112FWD-(I)（三）或200万网络高清半球DS-2CD4124FWD-(I)（三）,镜头、支架等配件需根据现场环境和实际需求而定。监控效果展示室内监控效果示例图止匕项目中我彳门选用海康DS-2CD2732EF-I设备参数： 最高分辨率可达3M(20481536)20fps,并可输出FullHD1080p实时图像 采用ROLSVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率 码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求 支持GBK字库，支持更多汉字及生僻字叠加 支持OSD颜色自选 支持MicroSD/SDHC/SDXC卡（128G）本地存储 采用高效红外灯,使用
29、寿命长,照射距离可达50米 支持smartIR,防止夜间红外过曝 ICR红外滤片式自动切换,实现真正的日夜监控 支持日夜两套参数独立配置 支持POE供电功能（-D可选） 支持3D数字降噪,支持数字宽动态 支持双码流,支持手机监控 支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:心跳,镜像,一键恢复等 支持智能报警：越界侦测,区域入侵侦测 支持智能后检索，配合NVR支持事件的二次检索分析 支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入 支持NAS、EmaikFTP、NTP月艮务器测试 支持HTTPS,SSH等安全认证，支持创建证书 支持用户登录锁定机
30、制，及密码复杂度提示 符合IP66级防尘防水设计,可靠性高 防暴:IKlo 具有三轴调节功能,方便工程安装3）、停车场监控室外停车场监控推荐采用海康威视网络高清智能球型摄像机，电动镜头的焦距根据实际监控范围确定选配。设备需支持实时透雾功能，以应对各种复杂环境下的实时监控，同时摄像机要达到IP66的防护等级，避免在雨天环境下因设备进水而导致设备损坏或影响监控质量。此项目中我们采用DS-2DE7330IW-A300万像素高清智能红外高速球 图像传感器总像素330万像素，最大图像尺寸2048X1536, 焦是巨4.5mm135mm 支持30倍光学变倍 支持自动跟踪和手动跟踪 支持单场景跟踪、多场景跟
31、踪、全景跟踪三种跟踪类型； 支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、物品遗留侦测、音频异常侦测、移动侦测、视频遮挡侦测功能 支持断网续传、智能后检索，透雾、强光抑制、电子防抖、SmartIR,低码率、ROLSVC 支持标准协议OnVif、CGLGB/T28181, 260米红外灯补光， 支持64GSD/SDHC/SDXC 防护等级IP66,TVS6000V防雷、防浪涌和防突波保护，工作环境温度-4070C4)、电梯监控此项目中我们采用DS-2CD2135FD-IW 最高分辨率可达3M(20481536)25fps,也可输出FullHD1080p实时图像 采用
32、ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率逐行扫描CMOS,捕捉运动图像无锯齿 可支持PoE供电 支持MicroSD/SDHC/SDXC卡(128G)本地存储 支持Wifi功能 支持一对输入输出音频，支持语音对讲(选配) 支持三轴调节，安装调试方便 采用高效红外灯,使用寿命长,照射距离可达30米 ICR红外滤片式自动切换,实现真正的日夜监控支持三码流,支持手机监控符合IP67级防尘防水设计,可靠性高 支持走廊模式,背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境 支持多种智能报警功能 功能齐全:心跳,镜像,水印等 支持GB28181接入,支持EHOME平台接入,支
33、持萤石云接入 防暴等级支持IKlO第4章监控传输网络设计4.1概述网络的整体设计不仅关系到整个网络系统的性能，还涉及到未来网络系统如何有效地与新技术接轨以及系统的平滑升级等问题。本系统立足于满足高清视频接入、转发、存储、解码等需求，同时选择适合的有发展前途的网络技术，充分满足未来五年监控系统业务的需求。因此首先对监控系统网络的建网思路做一个整体规划，监控网络系统应考虑如下几个方面：1）采用新一代、主流网络技术来设计监控网络，新一代网络技术往往能提供更高的性能，而且有更长的产品生命周期，便于维护。2）传统的设计方法是按核心层、接入层分级设计，但是随着网络管理技术的进步和发展，网络设计向扁平型方向
34、发展。3）监控网络需要按照模块化、结构化的原则设计，便于今后扩充和升级。4）针对网络的安全隐患，系统应通过多种安全措施保障系统的安全。4.2设计要求网络传输协议要求系统网络层应支持IP协议，传输层应支持TCP和UDP协议。媒体传输协议要求视音频流在基于IP的网络上传输时应支持RTP/RTCP协议；视音频流的数据封装格式应符合标准要求。信息传输延迟时间当信息（包括视音频信息、控制信息及报警信息等）经由IP网络传输时，端到端的信息延迟时间（包括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间）应满足要求：前端设备与信号直接接入的监控中心相应设备间端到端的信息延迟时间应不大于2
35、so前端设备与用户终端设备间端到端的信息延迟时间应不大于4so网络传输带宽联网系统网络带宽设计应能满足前端设备接入监控中心、监控中心互联、用户终端接入监控中心的带宽要求，并留有余量。网络传输质量联网系统IP网络的传输质量（如传输时延、包丢失率、包误差率、虚假包率等）应符合如下要求：网络时延上限值为400ms；时延抖动上限值为50ms；丢包率上限值为IXIo-3；包误差率上限值为IXIO-4。4.3传输网络设计4.3.1 网络结构设计监控传输网络系统主要作用是接入各类监控资源，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。网络结构如下图所示：PC工作站核心层核心交换机图例:视颊
36、接入OLT接入层分光器光纤收发器光纤收发器网络高清搔像机亘I雁像机出像机点对多点光纤PoN接入方式点对点光舒接入方式网络拓扑示意图网线光纤9一接入交换机接入交换机二/1）核心层数据中心核心网核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高，。目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高。2）接入层前端视频资源接入前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式,通常为点对点光纤接
37、入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。用户接入对于用户端接入交换机部分，需要增加相应的用户接入交换机，提供用户上网服务。监控中心部署接入交换机，通过万兆/千兆光纤链路接入到传输网络中。保证监控中心解码器及客户端的正常适用。对于网络设计中存在两级架构如下图所示，具体设计这里不做详细介绍。一nS3PC工作站接入交换机PC工作站接入交换机二级核心交换机串I4.3.2网络可靠性设计网络的可靠性是为了保证视频在传输过程中，重要环节在出现设备损坏或失败时，还能够保证正常传输。网络可靠性主要可从传输链路可靠性、网络设备可靠性两个方
38、面进行设计。1）传输链路可靠性传输链路的可靠性一般通过链路聚合技术来进行保障。链路聚合设计增加了网络的复杂性，但是提高了网络的可靠性，使关键线路上实现了冗余功能。除此之外,链路聚合还可以实现负载均衡。2）网络设备可靠性网络设备的可靠性主要通过关键部件冗余备份、设备冗余备份、传输告警抑制和快速链路故障检测来进行保障。关键部件冗余备份是指网络设备提供主控、电源等关键部件的1+1冗余备份；另外系统各单板及电源、风扇模块均具有热插拔功能。这些设计使得设备或网络出现严重异常时，系统能够快速地恢复和作出反应，从而提高系统的平均无故障运行时间，尽可能地降低不可靠因素对正常业务的影响。设备冗余备份是指通过双机
39、虚拟化或虚拟路由器冗余协议等方式实现网络设备的冗余备份。一旦出现设备不可用的情况，可提供动态的故障转移机制，允许网络系统继续正常工作。传输告警抑制是指对告警进行过滤和抑制，避免网络频繁振荡，因为当接口启动快速检测功能后，告警信息上报速度加快，会引起接口的物理层状态频繁在Up和DoWn之间切换。快速链路故障检测是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。4.3.3 网络安全性设计网络安全性方面是保护网络系统中的软件、硬件及数据信息资源，使之免受偶然或恶意的破坏、篡改和泄露，保证网络系统的正常运行、网络服务的不中断。网络安全性设计主要有结构安全、访问控制、安全
40、审计、边界完整性检查、入侵防范和网络设备防护这几方面的内容。4.3.4 网络设备选型及参数设备参数： 24个10/100/1000BaSe-T,4个100oBaSe-XSFP 交流供电，支持RPS冗余电源 包转发率:42Mpps 交换容量：208Gbps2、接入交换机华为S2700-18TP-SI-ACS2700-18TP-EISI设备参数: 16个10/100BaSe-TX以太网端口，2个10/100/100OBase-T以太网端口，2个复用的千兆ComboSFP 交流供电 转发性能:5.4Mpps 交换容量：32Gbps第5章监控中心系统设计5.1 概述监控中心建设内容具体包括视频存储子系
41、统、视频解码拼控子系统、大屏显示子系统、平台管理软件等，本章主要介绍存储子系统、解码拼控子系统和大屏显示子系统。5.2 系统结构设计监控中心系统结构图如下所示：监控中心系统架构1i*I视裾合平台显示大屏前端视颊接入而好心素绕结海图监控中心是整个视频监控系统的核心，实现视频图像资源的汇聚，并对视频图像资源进行统一管理和调度。其中，NVR实现视频图像资源的存储及调用，并且通过N+1备份模式,确保录像资源的可靠稳定；视频综合平台完成视频解码上墙和图像的拼接控制，同时其在硬件层面支撑管理平台，并通过网络键盘进行视频切换和控制，通过高清大屏对高清视频进行精彩展现。5.3 存储子系统(NVR)存储子系统采
42、用NVR的存储模式，通过N+1备份方式，实现对视频的存储,提高了系统的可靠性。其中NVR为海康威视自主研发，它融合了多项专利技术,采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。5.3.1 存储结构设计本方案存储系统采用NVR模式，其中IPC不与平台直接对接，而是先接入NVR,再通过NVR接入平台。IPC与NVR之间实现了直接对接，而直接对接模式一般采用底层协议而非SDK方式，更有利于提高接入效率。NVR直接获取IPC的音视频直接存在本机上，实现视频直存。视频存储系统结构设计及视频流向如下图所示：前端视频接入存储子系统结构图5.3.1.1存储设计原则
43、对于NVR台数和硬盘数量的设计，需要结合实际情况综合考虑，其中主要可参考“短板优先”的设计原则。“短板优先”是指在具体项目需求中，在部署NVR数量尽量少的前提下，首先分析接入路数（接入带宽）和存储容量哪个是主要限制项。假设接入路数为“短板”，以接入路数来优先计算，假设接入带宽为短板，应以最大带宽所能容纳的最大接入路数来计算；对于存储需求很大，接入路数要求不高的情况，可先计算总的存储容量，再计算每台NVR最大存储容量，以此计算出需要的NVR台数。5.3J.2存储空间计算在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空
44、间，在计算过程中保持单位的一致性。下表为分别按照1路每天存储24小时、摄像机按照DK720P、108OP的分辨率存储不同天数所需的存储空间表，如下表：序号分辨率码流大小1天存储空间(TB)7天存储空间(TB)15天存储空间(TB)30天存储空间(TB)1Dl1.5Mbps0.01540.10810.23170.46352720P2Mbps0.02060.14420.30900.618031080P4Mbps0.04120.28840.61801.23605.3.2NVR存储功能5.3.2.1网络视频接入 多元化接入：可接入海康私有协议或ONVIF协议接入海康网络摄像机、网络快球和网络视频服务器
45、 第三方接入：可通过ONVIF、PSIA标准协议、部分厂家私有协议和自定义RTSP取流协议等方式接入第三方网络摄像机和网络快球。 接入能力：不同的型号支持不同的接入带宽，目前产品的可接入带宽分别为40/80/160Mbpso 支持人脸检测、区域入侵、越界侦测、虚焦侦测、场景侦测、音频侦测等智能分析功能接入；5.3.2.2本地监控管理 本地显示输出：设备支持HDMI、VGA、CVBS同时输出，各输出口支持预览不同通道的图像；HDMI与VGA支持19201080p高清输出，通过主/辅输出口切换可实现双操作，分别进行预览或回放。 多画面显示：设备支持单画面、四画面、六画面、八画面、九画面和十六画面多种预览分割方式，各画面预览通道顺序可调。设备支持分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。 隐私遮蔽：设备支持预览屏蔽和隐私遮盖两种隐私处理方式，预览屏蔽方式仅对预览画面作屏蔽处理，录像仍正常显示整个场景；隐私遮盖方式对预览和录像都进行遮盖。 云台控制：设备支持云台控制功能，云台控制时支
