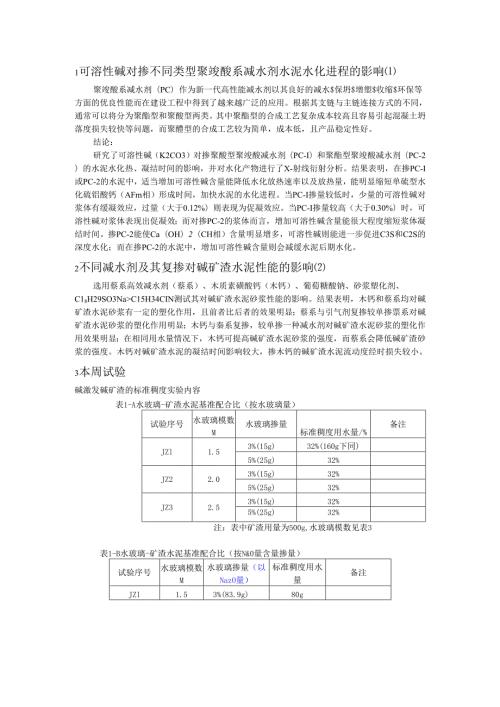

1、1可溶性碱对掺不同类型聚竣酸系减水剂水泥水化进程的影响聚竣酸系减水剂（PC）作为新一代高性能减水剂以其良好的减水$保坍$增塑$收缩$环保等方面的优良性能而在建设工程中得到了越来越广泛的应用。根据其支链与主链连接方式的不同，通常可以将分为聚酯型和聚酸型两类。其中聚酯型的合成工艺复杂成本较高且容易引起混凝土坍落度损失较快等问题，而聚醴型的合成工艺较为简单，成本低，且产品稳定性好。结论：研究了可溶性碱（K2CO3）对掺聚酸型聚竣酸减水剂（PC-I）和聚酯型聚竣酸减水剂（PC-2）的水泥水化热、凝结时间的影响，并对水化产物进行了X-射线衍射分析。结果表明，在掺PC-I或PC-2的水泥中，适当增加可溶性
2、碱含量能降低水化放热速率以及放热量，能明显缩短单硫型水化硫铝酸钙（AFm相）形成时间，加快水泥的水化进程。当PC-I掺量较低时，少量的可溶性碱对浆体有缓凝效应，过量（大于0.12%）则表现为促凝效应。当PC-I掺量较高（大于0.30%）时，可溶性碱对浆体表现出促凝效；而对掺PC-2的浆体而言，增加可溶性碱含量能很大程度缩短浆体凝结时间。掺PC-2能使Ca（OH）2（CH相）含量明显增多，可溶性碱则能进一步促进C3S和C2S的深度水化；而在掺PC-2的水泥中，增加可溶性碱含量则会减缓水泥后期水化。2不同减水剂及其复掺对碱矿渣水泥性能的影响选用蔡系高效减水剂（蔡系）、木质素磺酸钙（木钙）、葡萄糖酸
3、钠、砂浆塑化剂、C18H29SO3NaC15H34CIN测试其对碱矿渣水泥砂浆性能的影响。结果表明，木钙和蔡系均对碱矿渣水泥砂浆有一定的塑化作用，且前者比后者的效果明显；蔡系与引气剂复掺较单掺票系对碱矿渣水泥砂浆的塑化作用明显；木钙与秦系复掺，较单掺一种减水剂对碱矿渣水泥砂浆的塑化作用效果明显；在相同用水量情况下，木钙可提高碱矿渣水泥砂浆的强度，而蔡系会降低碱矿渣砂浆的强度。木钙对碱矿渣水泥的凝结时间影响较大，掺木钙的碱矿渣水泥流动度经时损失较小。3本周试验碱激发碱矿渣的标准稠度实验内容表1-A水玻璃-矿渣水泥基准配合比（按水玻璃量）试验序号水玻璃模数M水玻璃掺量标准稠度用水量/%备注JZl1
4、53%(15g)32%(160g下同)5%(25g)32%JZ22.03%(15g)32%5%(25g)32%JZ32.53%(15g)32%5%(25g)32%注：表中矿渣用量为500g,水玻璃模数见表3表1-B水玻璃-矿渣水泥基准配合比（按N&0量含量掺量）试验序号水玻璃模数M水玻璃掺量（以NazO量）标准稠度用水量备注JZl1.53%(83.9g)80g5%(139.8g)50gJZ22.03%(119.5g)60g5%(199.2g)20gJZ32.53%(145.7g)38g5%(242.8g)Og无需加水表2NaOH-矿渣水泥基准配合比(按N&0量含量)试验序号NaOH标准稠度用
5、水量/%备注NHl3%(19.35)32%(160g)NH24%(25.81)32%(160g)NH35%(32.26)32%(160g)注：NaOH的掺入量是换算成Na2O的量进行添加表3配置30Og不同模数的水玻璃(初始模数M=3.3)中NaOH掺入量水玻璃模数1.52.02.5NaOH掺入量(g)37.1620.139.91表1A/B的根据不同的掺加水玻璃方式，用水量会不一样，看过很多文献，发现大多水玻璃以NazO量掺量。因此，本试验水玻璃与NaOH都是以NazO量进行试验。问题就是若按照NazO量进行试验，水玻璃是偏多，不过实验最终目的，是为了做碱矿渣水泥的缓凝问题，这样可以更快的试验出哪些缓凝剂是有用于碱矿渣水泥。参考文献1陆兵兵,刘瑾.可溶性碱对掺不同类型聚较酸系减水剂水泥水化进程的影响J.混凝土与水泥制品，2015,5：1-6.2陈科，杨长辉，于泽东，赵爽，潘群.不同减水剂及其复掺对碱矿渣水泥性能的影响J.土木建筑与环境工程，2012.2,34(1)：124-129.
