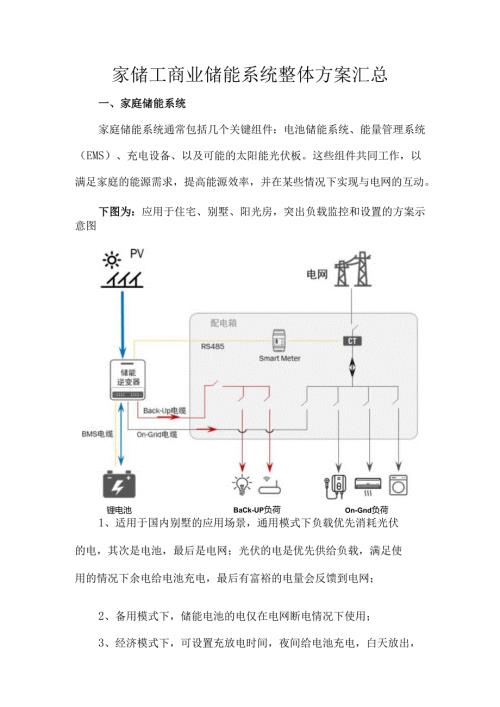

1、家储工商业储能系统整体方案汇总一、家庭储能系统家庭储能系统通常包括几个关键组件：电池储能系统、能量管理系统（EMS）、充电设备、以及可能的太阳能光伏板。这些组件共同工作，以满足家庭的能源需求，提高能源效率，并在某些情况下实现与电网的互动。下图为：应用于住宅、别墅、阳光房，突出负载监控和设置的方案示意图锂电池BaCk-UP负荷On-Gnd负荷1、适用于国内别墅的应用场景，通用模式下负载优先消耗光伏的电，其次是电池，最后是电网；光伏的电是优先供给负载，满足使用的情况下余电给电池充电，最后有富裕的电量会反馈到电网；2、备用模式下，储能电池的电仅在电网断电情况下使用；3、经济模式下，可设置充放电时间，
2、夜间给电池充电，白天放出，谷电峰用。需要注意的是，设备的back-up输出端不支持接入电源；电表和CT的安装位置需要注意，CT的方向始终指向电网，它在系统中位置决定了整个负载的大小。二、工商业储能系统工商业储能系统方案通常更为复杂，涉及更大的能量容量和更高的技术要求。这些系统主要用于降低能源成本、提高能源效率和增强电力供应的可靠性。1、工商储-分布式逆变方案：电池簇一变流器一交流汇流箱一升压变压器分布式逆变方案负责将直流(DC)电源(如太阳能光伏板或电池)转换为交流(AC)电源，以供商业设施使用或反馈到电网。2、工商储-集中式逆变方案：电池簇一直流汇流箱一集中式变流器一升压变压器集中式逆变器方
3、案通常涉及将多个直流(DC)电源(如太阳能光伏板或电池组)连接到一个中央逆变器，该逆变器负责将直流电转换为交流(AC)电。这种方案适用于大型工商业设施3、工商储-集散式逆变方案：电池簇一DC/DC变流器一交流汇流箱一升压变压器集散式逆变器方案，也称为模块化逆变器方案，是工商业储能系统中的一种设计，它结合了集中式逆变器和分布式逆变器的优点。在集散式方案中，多个较小的逆变器（模块）被用来管理一部分储能系统或光伏阵列，而不是使用单个大型逆变器。4、工商储-组串式逆变器方案：电池簇一DCDC一多个变流器一交流汇流箱一升压变压器组串式逆变器方案是工商业储能系统中的一种常见设计，特别是在结合太阳能光伏发电的应用中。这种方案涉及将多个光伏组串（即一系列串联的光伏板)连接到各自的逆变器上。每个逆变器负责将直流(DC)电转换为交流(AC)电，并为连接的组串优化性能。
