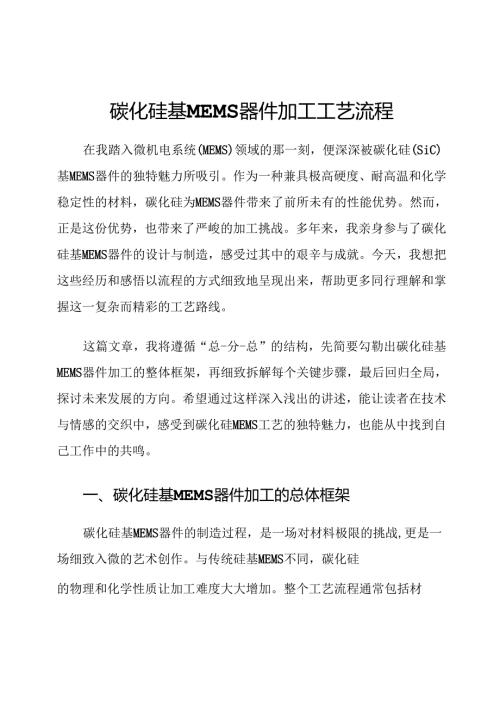

1、碳化硅基MEMS器件加工工艺流程在我踏入微机电系统(MEMS)领域的那一刻，便深深被碳化硅(SiC)基MEMS器件的独特魅力所吸引。作为一种兼具极高硬度、耐高温和化学稳定性的材料，碳化硅为MEMS器件带来了前所未有的性能优势。然而，正是这份优势，也带来了严峻的加工挑战。多年来，我亲身参与了碳化硅基MEMS器件的设计与制造，感受过其中的艰辛与成就。今天，我想把这些经历和感悟以流程的方式细致地呈现出来，帮助更多同行理解和掌握这一复杂而精彩的工艺路线。这篇文章，我将遵循“总-分-总”的结构，先简要勾勒出碳化硅基MEMS器件加工的整体框架，再细致拆解每个关键步骤，最后回归全局，探讨未来发展的方向。希望
2、通过这样深入浅出的讲述，能让读者在技术与情感的交织中，感受到碳化硅MEMS工艺的独特魅力，也能从中找到自己工作中的共鸣。一、碳化硅基MEMS器件加工的总体框架碳化硅基MEMS器件的制造过程，是一场对材料极限的挑战,更是一场细致入微的艺术创作。与传统硅基MEMS不同，碳化硅的物理和化学性质让加工难度大大增加。整个工艺流程通常包括材料准备、薄膜沉积、图形定义、刻蚀工艺、封装与测试几个大步骤。每一步都不可轻视，从碳化硅衬底的选择开始，到最后的器件封装，每一道工序都承载着我们的技术积累和对细节的执着。回想刚开始接触时，面对硬度极高的碳化硅衬底，我曾多次尝试用传统刻蚀方法，却总是因刻蚀速率低、侧壁粗糙而
3、苦恼。正是不断摸索出一套适合碳化硅的加工流程，才让精密的MEMS结构得以实现。下面，我将分章节细致介绍每个核心环节，结合我多年的实践感悟，带你走进碳化硅基MEMS器件的加工世界。二、材料准备与基底处理1 .碳化硅衬底的选择与预处理碳化硅衬底是整个MEMS器件的根基。我记得刚拿到第一批碳化硅晶圆时，心情既激动又忐忑。碳化硅有4H、6H等多种多晶型，每种晶型的机械和电学性能均有差异。工程师需要根据器件设计需求，慎重选择合适的晶型和掺杂浓度。衬底的表面质量同样关键。即使是微小的划痕或颗粒，都可能导致后续光刻失败或刻蚀不均。我们通常会采用化学机械抛光（CMP）工艺，将衬底表面抛磨至纳米级的平整度。记得
4、某次因抛光不当，导致后续膜层沉积出现气泡，影响了整个批次器件的良率。那次教训让我深刻认识到，材料的准备阶段绝不能偷工减料。2 .衬底清洗流程清洁是保证后续工艺顺利进行的基础。碳化硅表面常带有微量氧化物和有机污染物，若不彻底清除，会影响薄膜附着和刻蚀均匀性。我们一般采用多步清洗流程，包括有机溶剂浸泡、酸性或碱性清洗和超声波辅助清洗。我印象最深的是一次实验时，因清洗不彻底导致光刻胶剥离，整个刻蚀图形变形。那之后，我们严格制定了清洗标准流程，甚至在清洗环节加装了在线检测设备，确保每片晶圆的清洁度达标。三、薄膜沉积与图形定义1 .薄膜沉积技术选择碳化硅基MEMS器件常需多层薄膜结构，如保护层、电极层等
5、薄膜的质量直接影响器件性能。常见的沉积方法有化学气相沉积（CVD）、物理气相沉积（PVD）等。在我的实践中，低压CVD（LPCVD）对碳化硅薄膜的均匀性和致密性表现尤为出色。记得一次项目中，我们通过调节沉积温度和气体流量，成功制备出厚度均匀且附着力强的碳化硅膜，极大提升了器件的耐用性。2 .光刻工艺的优化光刻是定义微结构的关键环节。碳化硅表面硬度大，且对光刻胶的附着性稍差，这就要求我们精心调整光刻参数。我曾反复调试曝光剂量和显影时间，甚至试验不同品牌的光刻胶，最终找到一套既保证分辨率又确保胶层完整的工艺方案。这种反复试验不仅考验耐心，更锻炼了对工艺细节的敏感度。四、刻蚀工艺的攻坚战L干法刻蚀
6、技术碳化硅的硬度远超硅，传统湿法刻蚀难以奏效，干法刻蚀成为必然选择。反应离子刻蚀（RIE）和深反应离子刻蚀（DRIE）是主流技术。我记得在研发初期，面对刻蚀速率慢和侧壁粗糙的问题，我们不断尝试不同气体配比和功率参数。最终发现，氟基气体与氧气的适当比例，能显著提高刻蚀效率和侧壁垂直度。那段时间，实验室几乎成了我们的第二个家，深夜里机器的轰鸣声成了我们奋斗的背景音乐。3 .湿法刻蚀与辅助工艺虽然干法刻蚀是主力，但湿法刻蚀依然在某些步骤中发挥作用,尤其是清理刻蚀残留物和表面修饰。我们采用氢氟酸等腐蚀剂时，严格控制时间和温度，避免过度腐蚀。通过多次实践，我意识到湿法与干法的合理结合，才能最大化刻蚀效果
7、同时保护器件结构的完整性。五、封装与性能测试1 .封装技术的选择封装不仅保护MEMS器件免受外界环境侵扰，更直接影响器件的稳定性和寿命。碳化硅基MEMS器件常用于高温、高腐蚀环境，封装材料和方式必须精准匹配。我参与的一个高温传感器项目中，我们尝试了多种封装材料，最终选用陶瓷封装搭配玻璃密封，保障了器件在500摄氏度的环境下稳定运行。每次封装测试后，我都会亲自参与性能验证，看到器件顺利通过高温循环，那份成就感难以言表。2 .性能测试与质量控制MEMS器件的微小结构决定了其性能测试的复杂性。我们建立了严格的电学、机械和环境适应性测试流程，确保每一批产品都符合设计标准。记得有一次，一个批次的器件在
8、高温测试中出现异常，经过排查，竟是某个流程中薄膜厚度控制不严导致的。那次事故让整个团队对工艺控制的细节更加重视，也强化了测试环节的重要性。六、总结与展望回顾碳化硅基MEMS器件的加工流程，从材料准备到最终封装测试，每一步都凝聚着无数次试验和改进的智慧。碳化硅的优异性能赋予了MEMS器件前所未有的应用前景，但其加工难度也要求我们付出更多的耐心与精力。在这条探索之路上，我不仅收获了技术上的成长，更深刻体会到团队合作和细节管理的重要性。未来，随着新工艺和新设备的不断涌现，碳化硅基MEMS器件的加工将变得更加高效和精细。我期待着有更多的同行能够加入这场技术革新的浪潮，用心打磨每一个细节，将碳化硅MEMS的潜力发挥到极致。正如我多次感受到的：真正的工艺，不仅仅是技术的积累，更是对材料、对工艺、对生活的深情守望。愿这篇文章能成为你理解和掌握碳化硅基MEMS加工的一个温暖而实用的灯塔。在未来的岁月中，我仍将继续在这条路上探索，记录每一个细节，每一次突破。因为我相信，技术的魅力，正源自于我们对细节的执着和对梦想的坚持。碳化硅基MEMS器件的加工工艺，是一首未完的诗，而我们每个人，都是这首诗的吟唱者。
