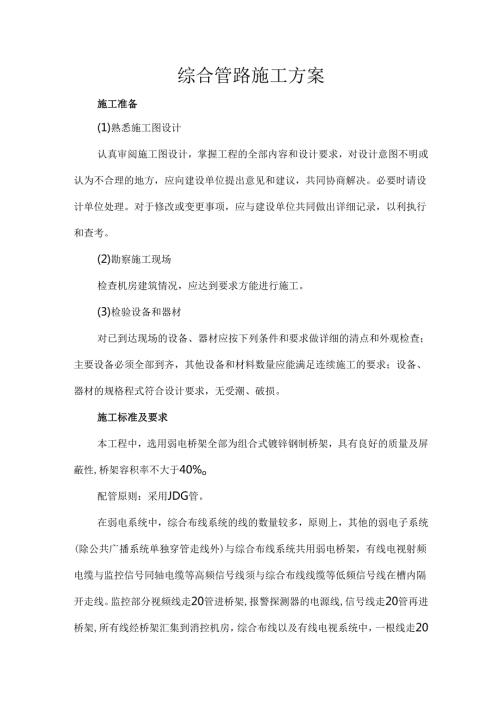

1、综合管路施工方案施工准备(1)熟悉施工图设计认真审阅施工图设计，掌握工程的全部内容和设计要求，对设计意图不明或认为不合理的地方，应向建设单位提出意见和建议，共同协商解决。必要时请设计单位处理。对于修改或变更事项，应与建设单位共同做出详细记录，以利执行和查考。(2)勘察施工现场检查机房建筑情况，应达到要求方能进行施工。(3)检验设备和器材对已到达现场的设备、器材应按下列条件和要求做详细的清点和外观检查；主要设备必须全部到齐，其他设备和材料数量应能满足连续施工的要求；设备、器材的规格程式符合设计要求，无受潮、破损。施工标准及要求本工程中，选用弱电桥架全部为组合式镀锌钢制桥架，具有良好的质量及屏蔽性
2、桥架容积率不大于40%o配管原则：采用JDG管。在弱电系统中，综合布线系统的线的数量较多，原则上，其他的弱电子系统(除公共广播系统单独穿管走线外)与综合布线系统共用弱电桥架，有线电视射频电缆与监控信号同轴电缆等高频信号线须与综合布线线缆等低频信号线在槽内隔开走线。监控部分视频线走20管进桥架,报警探测器的电源线,信号线走20管再进桥架,所有线经桥架汇集到消控机房，综合布线以及有线电视系统中，一根线走20管,二根,三根UTP或同轴电缆线走25管,再进桥架.电源线缆与弱电信号线必须独立隔槽，而且分槽布线。弱电桥架与强电桥架须隔开来，远离电磁干扰源，如马达，变压器等，各弱电子系统须分管布线至设备端
3、有利于系统维护及检修。严格执行施工规范，按施工图，施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。(1)垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在L5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50毫米。底板离终点50MM处均应固定。(2)不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。(3)线槽与各种模块底座连接时，底座应压住槽板头。(4)线槽螺杆高出螺母的长度少于5毫米。(
4、5)线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。(6)线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。(7)槽板应紧贴建筑墙面，排列整齐。(8)导线不得在线槽内进行接头，接线在接线盒内进行。(9)穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500Vo(IO)管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行,在配线施工之前，将线槽内的积水和杂物清除干净。电缆桥架的安装(1)电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。(2)电缆桥架安装必须横平竖直。(3)电缆桥架安装必须根据桥架大小
5、精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。(4)桥架角弯必须有充分的弧度，防止将电缆拆散。(5)电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。线管的敷设视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。镀锌管参照如下方法施工。(1)金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。(2)为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。(3)为了减少直理管在沉陷时管处对电缆的剪切力，金属管口宜做成喇叭形。(4)
6、金属管在弯制后，不应有裂缝和明显的凹瘪现象。若弯曲程度过大，将减少线管的有效直径，造成穿线困难。(5)金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。(6)镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。(7)在配管时，应根据实际需要长度对管子进行切割。可使用钢锯、管子切割刀或电动切管机，严禁使用气割。(8)管子和管子连接，管子和接线盒、配线箱连接，都需要在管子端部套丝。套丝可用管子丝板或电动套丝机。(9)套完丝后，应随即清扫管口，将管口端面和内壁的毛刺用铿刀铿光，使管口保持光滑，避免破线缆护套。(IO)在敷设金属线管时应尽量减少弯头，每根金属管的弯头不宜超过3个，直角弯头不应超过2个，并不
7、应有S弯出现，对于截面较大的电缆不允许有弯头，可采用内径较大的管子或增设拉线盒。(11)明配管时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆形状。(12)明配管时，一般不小于管外径的6倍，敷设于地下或混凝土楼板内时，应不小于管外径的10倍。(13)电线管的弯曲处不应有折皱、陷和裂缝，且弯扁程度不应大于管外径的10%o(14)金属管连接应牢固，密封良好，两管口应对准。套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2,2倍。(15)管接头处应以铜线作可靠连接，以保证电气接地的连续。(16)金属管连接不宜采取直接对焊的方式。(17)金属管进入
8、接线盒后，可用缩紧螺母或带丝扣管帽固定,露出缩紧螺母的丝扣为24扣。或者采用铜杯臣与梳结来连接金属管与接线盒。但都应保证接线盒内露出的长度要小于5MM。(18)预埋在墙体中间的金属管内径不宜超过50,楼板中的管径宜为1520MM,直线布管30米处设暗线盒。(19)敷设在混凝土、水泥里的金属管，其地基应坚实平整。(20)金属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗入。(21)金属管道应有不小于0.1%的排水坡度。(22)建筑群间的金属管道埋设深度不应小于0.7米；在人行道下面敷设时，不应小于0.5米。(23)金属管应用卡子固定，支持点间的间距不应超过3米。在距接线盒03米处，要用管卡将
9、管子固定。在弯头的地方，两边也要固定。(24)光缆与电缆同管敷设时，应在暗管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的外径应为光缆外径的2.5倍。(25)当弱电管道与强电管道平行布设时，应尽量使两者有一定的间距，以13CM左右为宜。(26)当线路明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。(27)水平线垂直敷设的明配电线保护管，其水平垂直安装的允许偏差为15%,全长偏差不应大于管内径的确良1/2。(28)钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整、管口应光滑。(29)薄壁电线管的连接必须采用丝扣连接，管道
10、套丝长度不应小于接头长度的1/2,在管接头两端应加跨接地线(不小于4平方毫米铜芯电线)。(30)碎楼板、墙及砖结构内暗装的各种信息点接线盒与管连接应采用迫母固定。(31)暗敷与碎内的接线盒要求用湿水泥纸或塑料泡沫填满内部,不允许用水泥纸包外面。预埋在楼板、剪力墙内的钢管、接线盒应固定牢固，预防移位。(32)当电线管与设备直接连接时，应将管敷设到设备的接线盒内；当钢管与设备间接连接时，应增设电线保护软管或可挠金属保护管(金属软管)连接；选用软管接头时，不得利用金属软管作为接地体。(33)镀锌钢管或可挠金属电线保护管的跨接接地线，宜采用专用接地线卡跨接，不应采用熔焊连接。(34)明配钢管应排列整齐
11、固定点的间距应均匀，钢管管卡间的最大距离应符合规范的要求：管卡与终端、弯头中点、电气器具或接线盒(箱)(35)边缘的距离宜为150500毫米，中间的管卡最大间距为：厚壁钢管DNl520为1.5米，薄壁钢管DN1520为1.5米，天花吊顶内敷设的钢管应按明配管要求施工。(36)管内穿线前应将管内积水及杂物清除干净，导线在管内不得有接头,接头应在接线盒内进行，管口处应加塑料护咀,不同回路、不同电压等级、交流和直流的导线不应穿入同根管内。(37)管线穿过建筑物伸缩缝时，应在伸缩缝两端留接线盒和接地螺栓。弱电电缆敷设(1)电缆敷设前须先核准电缆型号、截面是否与设计相同，进行目测和物理粗测。(2)电缆
12、敷设前必须详细勘查放缆现场环境，确定最佳放缆方案。(3)对截面为25平方毫米及以上电缆，放缆时应增设电缆导向缆辘，避免拉伤电缆。(4)电缆敷设应根据用电设备位置，在桥架内由里到外整齐排列。(5)对于使用电缆规格相同的设备，放缆时应先远后近。(6)电缆固定时，在转弯处弯曲半径不小于电缆直径的6倍。(7)每放一个回路，都必须在电缆头、尾上绑挂电缆铭牌，铭牌上应编上每回路编(8)电缆型号、规格及长度。也可号码管作标识。(9)布放电缆的牵引力，少于电缆允许张力的80%o对直径为05毫米的双绞线，牵引拉力不能超过去时100N；直径为0.4毫米的双绞线，牵线力不能超过70N。(IO)对批量购进的四对双绞电
13、缆，应从任意三盘中抽出100米进行电缆电气性能抽样测试。对电缆长度、衰减、近端串扰等几项指标进行测试。电缆头制作安装(1)电缆头制作前应校对，对其物理性能进行粗测；对不同功能的电缆可用摇表、万用表、电话机待设备进行测量。四对UTP双绞线，必要时打上模块实测。(2)制作电缆头前，根据连接的设备、模块考虑电缆的预留余量。(3)电缆进入配电箱(柜)内应剥去电缆外层保护皮，并用尼龙扎带等加以固定。(4)铠装电缆引入电箱后应在铠钾上焊接好接地引线，或加装专门接地夹。(5)在配电箱内接线空间一般比较宽裕，选用压接铜线耳制作电缆头，在电缆上一般使用开口线耳制作电缆头。(6)采用压接线耳，在压接线耳两端朝不同
14、方向和压接一次，采用开口线耳时，将开口处敲紧敲密，并涂上非酸性焊锡膏后灌锡减低接触电阻。(7)压接线耳截面应与导线截面相同，开口线耳载流量不应低于导线载流量。(8)在有腐蚀性或对供电要求较高的场所，所有铜-铜接点都应搪锡或加涂导电膏，以减少接触面发热。(9)线耳压接完毕后均应彻底清理干净，并包扎与相序一致的色带。(IO)控制电缆头两端导线压接接线端子后必须包扎良好。模块箱、控制箱的安装控制室、弱电井的土建装饰工程完工后，设备安装前需要检查:设备外形完整，内表面漆层完好。箱体安装在混凝土墙、柱或基础上时宜用膨胀螺栓固定，壁式箱体中心距离地面的高度为1.3-1.5米。成排箱柜安装时，排列整齐。有底座设备的底座尺寸应与设备相符;设备底座安装时，其表面保持水平，水平方向的倾斜度偏差为每米1度；设备及设备构件连接紧密、牢固，安装用的紧固件有防锈层；安装牢固、整齐、美观、端子编号科学易读、用途标志完整，书写正确清楚，设备内主板及接线端口的型号、规格符合设计规定；安装严格按图纸施工、按技术说明书连线；按系统设计图检查主机设备之间的连接电缆型号以及连接方式是否正确，金属外壳接地良好。
