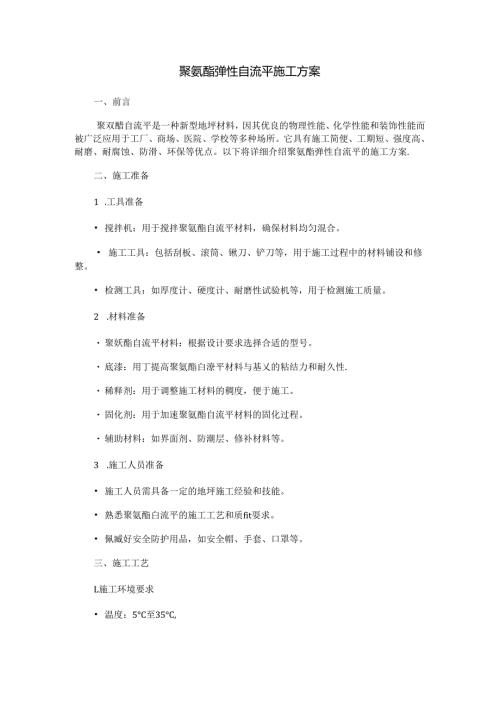

1、聚氨酯弹性自流平施工方案一、前言聚双醋自流平是一种新型地坪材料，因其优良的物理性能、化学性能和装饰性能而被广泛应用于工厂、商场、医院、学校等多种场所。它具有施工简便、工期短、强度高、耐磨、耐腐蚀、防滑、环保等优点。以下将详细介绍聚氨酯弹性自流平的施工方案.二、施工准备1 .工具准备 搅拌机：用于搅拌聚氨酯自流平材料，确保材料均匀混合。 施工工具：包括刮板、滚筒、锹刀、铲刀等，用于施工过程中的材料铺设和修整。 检测工具：如厚度计、硬度计、耐磨性试验机等，用于检测施工质量。2 .材料准备 聚妖酯自流平材料：根据设计要求选择合适的型号。 底漆：用丁提高聚氨酯白潦平材料与基乂的粘结力和耐久性. 稀释剂
2、用于调整施工材料的稠度，便于施工。 固化剂：用于加速聚氨酯自流平材料的固化过程。 辅助材料：如界面剂、防潮层、修补材料等。3 .施工人员准备 施工人员需具备一定的地坪施工经验和技能。 熟悉聚氨酯白流平的施工工艺和质fit耍求。 佩臧好安全防护用品，如安全帽、手套、口罩等。三、施工工艺L施工环境要求 温度：5C至35C, 湿度:不超过85k 地面平整度：误差不超过311un2 .施工步骤基层处理：o清理基层，去除油污、杂物、松散物等，确保基层干净、平整。o对基层进行打磨或喷砂处理，提高基层的粗横度和粘结力。3 .涂刷底漆：o将底漆搅拌均匀，涂刷在基层上。o底漆干燥后进行打磨，去除表面的瑕疵.1
3、 .涂刷界面剂（如有需要）：o将界面剂均匀涂刷在基层上，增强基层与聚氨酯自流平材料的粘结力。O界面剂干燥后进行打磨。5.搅拌聚氨酯自流平材料：0将聚圆酯白潦平材料与固化剂按比例混合，使用搅拌机搅拌均匀，直至无气泡、无沉淀。施工：o将搅拌好的聚翅醋自潦平材料均匀地倒入施工区域。o使用刮板,滚筒、银刀等工具进行施工，确保材料铺设均匀、无空鼓。收光：。施工完成后，使用收光工具进行收光处理，使地而表面光滑、平整。养护：O施工完成后，保持地面干燥，防止水浸、污染。o养护时间为24小时至72小时,具体时间根据产品说明拈和现场环境确定。四质量要求 基层处理：施层应平整、干净、无油污、杂物、松散物等。 底漆和
4、界面剂：涂刷均匀，无漏刷、流挂等现象。 聚氨曲自流平：表面平整，无气泡、裂纹、麻面等现型. 收光：表面光滑，无划痕、凹凸不平等现象。五、安全措施 施工人员应侬戴好安全防护用品，如安全帽、手套、口罩等。 施工过程中注意通风，防止材料挥发引起中毒。 注意用电安全，防止触电事故。 注意施工安全，防止高空坠落、物体打击等事故.六、注意事项 严格按照施工工艺和质量要求进行操作。 注意材料配比，确保施工质量。 注意施工环境，画保施工效果。 施工完成后及时进行养护，确保施工质量。 注意环境保护，防止施工过程中的污染七、特殊场景施工方案（聚醺酯砂浆自流平）对于工业厂房、食品加工车间等对地面强度与耐腐蚀性要求较
5、高的场所，可采用聚氨陶砂浆自流平施工方案.该方案在普通聚氨酯白潦平的基础上，增加r砂浆层，提面了地面的强度和耐腐蚀性。1 .基U处理 采用喷砂机进行拉毛处理，深度2-3ml. 使用城性清洗剂反更擦洗，去除油污。 对裂缝进行修补，采用环氧树脂注浆工艺。2 .界面剂施工双组分环氧底涂按1:4配比搅拌3分钟，涂布量O.3kgm2.熨季施工需在30分钟内完成涂布，冬季可延长至45分钟。3 .砂浆调配与施工 聚氨酯树脂与石英砂按1:2.5重量比混合，添加0.5%消泡剂。 使用搅拌设备将砂浆搅拌均匀，维持物料温度在25C左右。 采用激光整平机分仓浇筑，雎次施工宽度不超过6米。 初凝前完成齿形锹刀消泡处理，4 .表面精整与养护 初凝后采用带加热功能的钢质抹光机进行一次收光. 收光间隔时间依据环境温湿度动态调整。 圈膜养护7天后进行数重测试，28天养护期内禁止接触酸碱溶液。八、总结通过以上详细的聚双酯弹性自流平施工方案，相信您己经对该材料的施工有了更深入的了解。在施工过程中，请严格按照施工工艺和质量要求进行操作，确保施工效果.祝您施工顺利！
