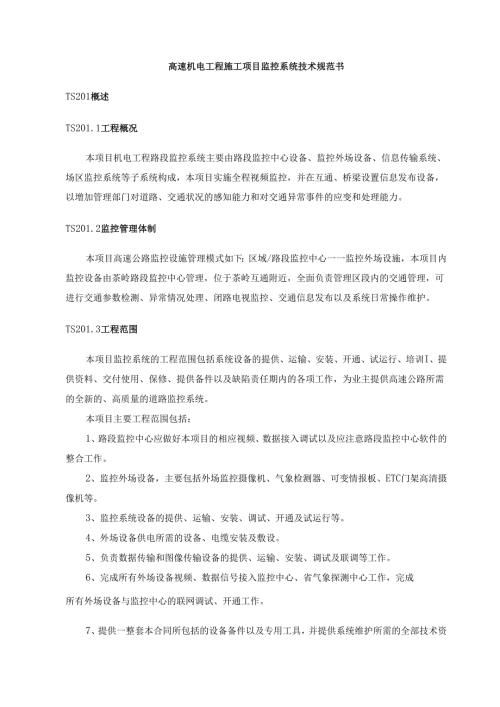

1、高速机电工程施工项目监控系统技术规范书TS201概述TS201.1工程概况本项目机电工程路段监控系统主要由路段监控中心设备、监控外场设备、信息传输系统、场区监控系统等子系统构成，本项目实施全程视频监控，并在互通、桥梁设置信息发布设备，以增加管理部门对道路、交通状况的感知能力和对交通异常事件的应变和处理能力。TS201.2监控管理体制本项目高速公路监控设施管理模式如下：区域/路段监控中心一一监控外场设施，本项目内监控设备由茶岭路段监控中心管理，位于茶岭互通附近，全面负责管理区段内的交通管理，可进行交通参数检测、异常情况处理、闭路电视监控、交通信息发布以及系统日常操作维护。TS201.3工程范围本
2、项目监控系统的工程范围包括系统设备的提供、运输、安装、开通、试运行、培训I、提供资料、交付使用、保修、提供备件以及缺陷责任期内的各项工作，为业主提供高速公路所需的全新的、高质量的道路监控系统。本项目主要工程范围包括：1、路段监控中心应做好本项目的相应视频、数据接入调试以及应注意路段监控中心软件的整合工作。2、监控外场设备，主要包括外场监控摄像机、气象检测器、可变情报板、ETC门架高清摄像机等。3、监控系统设备的提供、运输、安装、调试、开通及试运行等。4、外场设备供电所需的设备、电缆安装及敷设。5、负责数据传输和图像传输设备的提供、运输、安装、调试及联调等工作。6、完成所有外场设备视频、数据信号
3、接入监控中心、省气象探测中心工作，完成所有外场设备与监控中心的联网调试、开通工作。7、提供一整套本合同所包括的设备备件以及专用工具，并提供系统维护所需的全部技术资料。8、在本合同未提到的但为完成本工程所必需的一些基本材料和附属材料也要提供。TS201.4系统构成承包商提供的监控系统应主要由以下子系统构成：1、软件系统由系统软件和监控应用软件构成,通过软件实现人机对话,完成监控系统所需功能。2、路段监控中心的建设、接入与调试路段监控中心接收来自监控外场设备的数据及图像信息，监管本路段辖区内高速公路交通运行情况，并对采集的信息进行统计汇总、分析处理，制定控制方案，将本路段内的信息通过通信系统上传至
4、上级管理部门。3、信息采集系统本标段信息采集系统主要包括监控摄像机、气象检测器等。道路监控摄像机监控视频传输至路段监控中心，气象监测器数据传输至省气象探测中心，实现路段交通情况与异常事件监控、重点部位气象监测，同时积累历史数据及管理经验。4、信息发布系统本标段信息发布系统包括主线上设置的大型可变情报板和收费站入口设置的可变情报板。系统通过沿线布设的可变信息发布设备，运用多种信息发布手段，实现互通立交区段路段的分区段控制和全线整体协调，以方便道路信息提示、交通流诱导等交通组织；同时可变信息发布设备能够发布路段交通、道路、天气等信息，从而提升系统的社会效益，为交通行业树立良好的社会公众形象奠定基础
5、5、信息传输系统本标段外场监控图像、数据经光传输设备至监控中心；气象采集数据通过无线通讯模块传输至省气象探测中心。6、收费站办公设备由工作站、打印机及软件系统构成，提高工作效率、实现无纸化办公。7、收费站场区监控系统在收费站场区设置场区监控摄像机，实现场区安保监控。本系统承包人负责全线所有外场设备与监控中心计算机系统的正确通信，并完成所有外场设备与监控中心的联调工作。根据监控系统的基本构成，承包人应负责系统详细优化设计。如果承包人有更好的系统构成方案，可在投标文件“合理化建议”中提出供业主参考。TS201.5报价1、提出的报价必须详细。按各项目分别开列单价和总价，对数量可以变动的设备,应按各
6、种机架、机箱、组件、插件等分别开列单价和总价。2、对工程所需的安装、接续材料与附件，应包含在相应的设备单价中；承包人也可分别开列，并注明单价和总价。3、承包人如认为除清单中所列项目外，仍有其他相关工作需要计列，请在各子系统“完成本工程所需的辅助设备、材料和工作”项中予以详细计列，并在备注中简要说明原因。如无，则认为完成本工程所有的设备、材料及工作均已在相关项目中予以考虑，后期不得再提出增项。4、线缆接头、穿刺线夹、熔接辅材、电源转换器等作为相关线缆辅材，不另计量。5、如有承包人认为可以推荐供业主选用的方案或设备，请提出，并分别开列单价和总价。6、如果提供的设备属第三方生产的应予以说明生产厂家、
7、产地。7、远期供货：承包人应提供远期供货的优惠价格的计算方式，供业主参考。TS201.6界面划分监控系统承包人应本着真诚、友好、合作的精神，协调与其他承包人的工作。界面划分详见“总则”的有关条款。TS202路段监控中心TS202.1概述本项目茶岭路段监控中心在S22天天高速安庆至潜山段（凉亭至月山）项目中配置了完善的服务器（监控应用、视频管理）、计算机（通信计算机、视频控制计算机、交通监控计算机、交通信息计算机）、视频交换机、核心交换机、综合控制台、网络安全设备、视频上云设备等，满足本项目数据接入需求。TS202.2系统主要功能承包人应做好本项目的相应视频、数据接入调试以及应注意路段监控中心软
8、件的整合工作。TS203监控系统功能承包人提供的监控系统应有如下功能：为使操作员可在控制室内监视道路、互通立交的交通运行情况，实施对道路交通运行的宏观管理和调度，监控系统应具备如下功能：1、路段监控（1）信息采集路段监控中心汇集的信息包括：1）交通流信息采集，采集交通量（分大、小车型）、速度、车行方向等；2）收集省气象服务中心提供的道路沿线气象信息；3）采集外场设备、管理机构设备的工作状态反馈信息；其中摄像机及其配套设备产生的反馈信息应包括工作正常、断电、通信失败、云台故障等；4）接收和记录紧急电话的告警或求援信息；5）接收管辖范围内的视频图像，并能实现切换控制；6）接收并记录巡逻车或其它信息
9、渠道报告的路上交通信息或事件；7）接收下级管理机构上传的信息（主要包括各设备工作状态、各设备采集信息、异常事件信息、控制预案等处理结果信息）；8）采集收费系统交通量、人工分车型、车道工作状态等信息；9）接收上一级监控中心或管理部门的指令；10）操作员输入的事件、事故信息（重大灾害事件、交通事件、日常事件）；对发生的每一事件的详细情况，如时间、地点、伤亡人员状况，持续时间均需记录在案，对每一类事件采取的措施、处理方法、值班员号码也同时输入计算机。（2）数据处理路段监控中心应对采集的信息进行分析处理，应能够实现以下功能：1）路网运行状态进行判断，并通过人机界面报警处理车辆检测器提供的各种信息，以判
10、断交通状况，交通堵塞或拥挤；根据省气象服务中心提供的气象信息，判别气象环境是否异常；根据事件检测处理结果，判断交通事件发生情况根据人工报警（包括巡逻车、监控大厅值班视频监视等）的信息，判断交通事件情况；2）根据路网运行状态判断结果，并生成交通处置方案；3）根据接收下级管理机构上传的信息，判断是否需要对管理范围内的路网进行协调控制，并产生相应执行预案。4）系统运行状态的判断，即系统运行正常与否的实时自诊断功能；5）交通信息和各类报表的统计、查询和打印功能，如各种外场设备数据报表、事故事件报表、发布命令记录报表、设备工作状态报表等。（3）信息显示及发布1）在大屏幕、显示器上显示管理区段的视频图像，
11、当有警报发生时自动切换现场画面在大屏幕、显示器上显示（重大事件应有声音报警），并进行视频存储。2）在大屏幕上动态显示每一区段交通运行状态、设备工作状态和报警位置及各种图表报告等。3）当出现交通异常事件时，应能及时发布相关交通信息，保障道路的安全畅通。（4）视频管理1）应能够实现对上传视频图像进行切换、控制、显示。2）应能实现对所有上传图像进行存储。3）应能通过通信系统访问管理范围内各管理机构存储的所有视频信息。4）应能通过事件联动功能对特殊情况所处地的视频图像进行切换显示。5）视频控制权限应高于基层监控单元。6）接收上级管理机构下发的视频控制指令，并完成切换、控制。（5）交通管理与应急处置在正
12、常情况下，计算机综合分析交通和环境等指标状况后，根据系统内已配备的控制方案，实行对全线自动控制。1）应根据高速公路管理范围，制定详细、具体、可行的应急救援预案。2）应具备应急联动控制功能，能根据信息处理结果，产生系统联动方案，并能正确联动执行。3）根据紧急电话、巡逻车、摄像机等手段获得主线区段紧急情况发生时上报中心，中心计算机根据输入事件产生的位置或种类，产生相应的控制方案，下发到相应的控制命令到外场设备，通知收费站、消防、医疗、交警、抢险部门等。4）接收并执行上级管理机构下发的指令，对所辖路段进行管理。5）在异常事件的处置方案中，除设备的指令集直接下达外，还应制订一整套辅助的救援预案，并根据
13、预案制定相应的监控方案。6）下达控制指令：包括时钟同步、状态控制、设备门限值、操作方式、控制预案等。（6）系统自诊断应具有对本系统的软、硬件、通信自动检测和故障报警功能。并在发生故障时自动采取必要的措施。如通过用户接口向值班员发出报警信息。（7）系统安全1）系统对不同层次和职责的人员，分别设置不同的访问操作使用权限，设置不同的操作口令和密码，防止越权存取和修改，保障数据的完整性。2）系统应具有数据保护功能。系统的任何操作都应被记录在日志文件系统（包括存储操作、打印操作、登录等），防止操作人员抵赖自己曾做出的行为，从而保护系统的安全性。3）系统应有详细的系统日志，记录每个操作人员的每次活动（访问
14、时间和访问的数据、设备信息等），以及系统出错信息和配置修改信息。TS204监控系统软件监控系统软件是整个监控系统的灵魂，一个好的监控系统必须有先进、科学、功能强大、性能稳定、可靠的监控软件作为支撑。因此，投标人必须足够重视监控软件。所需接入工具应综合包含在相应软件费用中；必须提供其所采用的系统软件的详细清单，并对监控系统应用软件的系统框架、功能模块、操作界面、安全性、稳定性、可靠性等作出详细的规划、分解、图示与说明。承包人应提供能使上述功能实现的计算机软件系统及用户使用与操作手册。系统的操作、显示及打印记录应采用中文，使用者参照操作系统手册，不用任何程序语言知识,便能方便灵活地操纵系统，而且运
15、行可靠。所有靠软件运行的自动系统功能应由人工操作启动、警告，事件确认系统应能自动启动。本项目所用的所有软件必须为正版软件。软件包括系统软件和应用软件。应用软件为满足监控管理需要的所有软件，所有的应用软件应基于统一的开放式平台，实现新建摄像机接入、按需将视频资源推送给交警、路政等。路段监控中心的应用软件升级由本项目机电承包人负责，本项目承包人应认真调研监控系统总体功能要求、模块构成，按路段监控中心软件接入要求接入本项目视频、数据，使路段监控中心具备对本项目信息采集、数据处理、信息显示及发布、视频管理、地图管理、交通管理与应急处置、系统自诊断、系统安全等管理处置功能，并根据本项目后期实际监管需求，
16、对软件系统进行必要的调整完善。本项目所需的全线监控系统的系统软件和应用软件均由本系统承包人负责，由承包人统一报价，如承包人认为有其它未列出的项目，相关工程量及报价统一计入监控系统应用软件项中，后期不应提出增项。1、基本要求(1)应适用于本项目监控系统集成、完成监控系统功能要求，并具有扩展功能。(2)应采用模块化结构，模块高内聚、松耦合，组合、移植、扩充方便。系统需采用B/S的架构，需同时兼容ChrOme、360、IE、火狐、Safari等主流浏览器。(3)软件界面友好，应大量使用图形化和菜单化操作界面，创造良好的访问环境。(4)人机界面美观、简洁、易操作，颜色配比及背景协调，各种图表、文字均为
17、中文显示Q(5)摄像机通过GB/T28181或OnVif等标准协议接入视频监控平台，播放格式需要支持Webrtc、rtmphttp-flvrtsp等主流流媒体格式。(6)系统具有分级保密功能，不同级别的管理人员掌握不同的口令，依此口令进入不同的系统，在一定程度上实现系统的保护。(7)监控应用软件应对各功能软件模块进行必要的整合，提供一套统一的操作平台软件操作界面进行各模块调阅，不得提供零散单独的应用软件。2、软件功能(1)信息采集模块系统应提供实时收集各外场设备或基层监控单元上传数据信息的功能。系统应提供与外场设备之间的通用接口程序。系统应编制中心软件和外场设备之间的通用接口，同时针对不同设备
18、的驱动模块，从而确保更换外场设备不会造成中心软件的整体调整。(2)信息上传模块系统应提供实时信息整理、上传的功能。系统需将接收到的实时数据进行整理，在确认相关数据的完整性后发送至上级管理部门。(3)信息发布模块系统应提供针对外场显示设备信息编辑、信息查看、信息发布的功能。(4)视频控制模块系统应提供数字视频图像参数设置、数字视频图像存储、数字视频图像查看、远程视频控制、远程视频控制权限查看功能。系统应提供调看历史图像的功能，含数字视频图像和模拟视频图像。可以播放webrtcrtmphlsrtsphttp-flv等流媒体格式的视频。(5)交通监测模块系统应提供实时对本路段运行状态进行监测的功能，
19、并可根据要求，显示特定路况的实时信息。系统应综合本中心接收的相关信息，通过整理分析，确定本路段的交通状态，并及时将相关路网信息发送至上级管理部门。(6)应急预案模块系统应提供可预先制定针对本路段范围应急事件处置预案的功能。(7)应急事件处置模块当突发事件发生后，系统应可根据事件等级，依据相应的处理预案，启动相应的应急事件处置程序。(8)事故信息记录模块系统应提供事故信息输入、查询、打印的功能。系统应真实记录本路段范围内发生的交通事件，包括时间、地点、事件描述、事件等级以及相应的处理措施。(9)气象监测模块应对本路段气象信息进行采集、处理和发布，并将气象监测和预警信息及时上传至上级中心。(10)
20、地图管理模块系统使用地图厂商的离线地图进行部署，支持在地图中展示设备位置信息，并且展示道路、管理处、收费站、桥梁、隧道等场所位置信息。可以在地图上搜索桩号，定位到该桩号位置，地图并展示以该点为中心查询5000米范围内的摄像机，方便用户调阅；可以在地图上展示所有故障设备并以高亮颜色标出，并提示故障信息，方便监控员和运维员及时维护摄像机运行状态地图数据；部署离线地图服务，拥有安徽省所有的地图数据，并且地图级别为20。（三）设备管理模块应能实现对中心及管理范围内的设备状态进行采集、管理。3、系统软件应选用经过认证、标准成熟，功能完善的实时多任务平台操作系统，根据各个不同管理职能的功能和操作要求选择相
21、应的软件。(1)操作系统服务器应选用windows2019Server中文标准版或以上版本;工作站应选用Windows10Professional或以上版本。(2)数据软件应选用SQLServerOracleMongDB等。(3)编程开发语言应采用移植性好、功能强、容易阅读的编程语言。4、软件开发管理软件开发自合同签订且监理人发出开工令之后至缺陷责任期结束，基本上可划分为以下9阶段：(1)开工期和工程实施准备(2)设计需求分析概要设计详细设计(3)编码(4)测试(5)安装、调试及培训(6)完工测试及验收(7)试运行(8)交工验收(9)缺陷责任期承包人应对本项目监控管理管理需求进行充分的调研，结
22、合本项目特点确定本项目软件的各项功能、性能需求、设计约束和软件运行环境的规定，认真做好各阶段工作，满足本项目后期各项实际管理需求。TS205信息采集系统TS205.1概述本标段信息采集系统主要包括道路监控摄像机、气象监测器，本项目实施全程视频监控，实施交通流统计及交通运行监视，并对关键路段的交通进行控制，采集沿线交通、环境状况信息，帮助管理者能够迅速感知道路沿线状况和事故发生的地点、类型。本系统承包人应完成本项目信息采集系统设备及辅材的采购、安装、调试以及其他相关工作，负责将外场设备视频、数据完整、准确地上传至监控中心，并完成所有外场设备与监控中心的联调工作。TS205.2系统构成及功能1、监
23、控摄像机监控摄像机是高速公路监控系统中最重要的一个子系统，它能直观、实时监视高速公路使用状态，为管理者提供第一手的交通信息资料。在互通立交匝道路段、分合流区域各布设1套监控摄像机，重点监控互通的分、汇流区域交通状况。在互通两侧的可变情报板前方各设置1套监控摄像机，监测该区域道路交通情况及可变情报板运行情况。同时本项目全线按照平均1公里1处监控摄像机，每处监控摄像机采用两枪一球进行组合，实施路段全程视频监控，外场监控摄像机利用高速公路沿线光纤资源进行传输至就近收费站，均需引至就近管道内，与高速公路光纤进行熔接。2、恶劣气象条件监测预警系统依据安徽省气象局安徽省高速公路恶劣气象条件监测预警系统建设
24、方案（2009年11月）高速公路气象站设置原则、关于安徽省境内新建高速公路同步配套建设恶劣气象条件监测预警系统的通知（2On年5月）及关于全省高速公路恶劣气象条件监测预警系统建设的实施方案等相关要求，总体按照间隔IOkiil设置1处气象监测器的原则进行设置，在团雾多发路段适当加密，同址设置无线通讯模块传输至省气象探测中心，气象数据统一由VPN虚拟专网经安徽省高速公路气象探测及预警平台获取。TS205.3主要设备技术要求1、球型监控摄像机（外场） 图像传感器：不低于1/1.8400万CMOS； 最低照度：彩色不大于0.0002LUX,黑白不大于0.OOOlLux； 支持三码流，具有雨刷功能； 内
25、置不小于35倍光学变倍镜头，镜头最大焦距不小于206mm； 红外阵列照射距离不小于200米，红外灯与镜头倍率匹配算法，可根据倍率和距离智能调节红外灯亮度和角度； 视频图像分辨率应不低于2560X1440； 支持分辨率设置为1920*1080、帧率设置为50fps、码率IM时，网络延时W77ms； 编码支持：H.265H.264/MJPEG； 三码流技术，支持多码流扩展； 支持宽动态不低于52dB,信噪比支持不小于60dB； 支持水平手控速度最大为120。/S,云台定位精度为0.01; 最少支持64条巡航路径，每条巡航可以添加最少64个预置点； 设备垂直旋转范围应：-4590。； 支持SD卡最大
26、为256GB； 支持场景参数设置、背光补偿、强光抑制、自动增益、数字降噪、电子防抖、透雾、断网续传、配置保存、配置管理等功能； 支持报警输入、报警输出，音频输入，音频输出，10M/100M以太网； 电压在AC24V55%范围内变化时，设备可正常工作； 不小于IP66防护能力; 设备机箱采用防腐效果好的304及以上的不锈钢材质，厚度不小于2.0mm,机箱表面不反光，防眩光，为全封闭、全天候、防风雨型，防护等级不小于IP65； 设备机箱尺寸定制，综合考虑实际设备放置所需要的电源、空开、传输设备等安装空间，并考虑光缆弯曲半径，可根据实际情况对外型尺寸进行优化。2、ETC门架高清摄像机 采用1英寸全局
27、曝光CMOS图像传感器； 内置两个图像传感器，夜晚能产生符合国标的图片； 相机支持存储卡容量不小于64G； 像素：三900万； 图像颜色：彩色； 帧率:225印; 视频压缩标准：H.264H.265/MJPEG； 图片压缩方式：JPEG； 传输接口：RJ45100M/100OM自适应以太网口； 内嵌实时时钟，具备远程校时功能； 含有电源、网络等接口防雷器； 平均无故障时间：MTBFN30000小时； 防护等级：IP65； 安装角度可调，含必要的支架、万向节等安装附属材料； 供电电压及适应范围：AC220V+20%； 功耗：30W； 工作环境温度：-40+55； 工作环境相对湿度：95%。 具有
28、雨刷功能。3、恶劣气象条件监测预警系统承包人需保证所选用六要素及单能见度的设备品牌，能够在工程实施过程中顺利接入省气象局气象监测系统当中；如承包人所投品牌在后续工程实施中无法接入，业主可指定品牌，承包人所报单价不予变更。(1)单能见度气象监测器 可监测能见度； 能见度：测量范围1030000m,分辨率1m,误差10%(1500m)+20%(1500m)； 时间常数1分钟，数据刷新时间30秒； 采用太阳能供电，包括太阳能电池板、蓄电池、充放电控制器及安装支架。蓄电池容量应保证气象监测站自持时间不少于14天。太阳能电池板功率不小于150W； 机箱采用不锈钢材质，配有防水及防盗锁具、防雷模块装置；
29、应安装避雷针，距离地面的高度应能有效保护监测站各类传感器等所有设备，接地端子和接地体的接地电阻应当小于4Q； 应能无缝接入省气象局后端管理平台，并完成气象验收； 含不小于2年流量费用。(2)六要素气象监测器 可监测能见度、温度、湿度、风向、风速、降水量； 风向：测量范围。360。，分辨率3。，精确度5。； 风速：测量范围060ms,分辨率0.1ms,精确度(O.5+003V)ms; 降水量：测量范围04mmmin,分辨率O.1mm,精确度0.4mm(W10mm),+4%(10mm)； 温度：测量范围-50+50C,分辨率0.1,精确度0.2； 湿度：测量范围0%100%RH,分辨率1%RH,精
30、确度4%RH(W80%RH)、+8%RH(80%RH)； 能见度：测量范围1030000m,分辨率1m,误差10%(1500m)+20%(1500m)； 时间常数1分钟，数据刷新时间30秒； 采用太阳能供电，包括太阳能电池板、蓄电池、充放电控制器及安装支架。蓄电池容量应保证气象监测站自持时间不少于14天。太阳能电池板功率不小于150W； 机箱采用不锈钢材质，配有防水及防盗锁具、防雷模块装置； 应安装避雷针，距离地面的高度应能有效保护监测站各类传感器等所有设备，接地端子和接地体的接地电阻应当小于4Q； 应能无缝接入省气象局后端管理平台，并完成气象验收； 含不小于2年流量费用。(3)无线通讯模块气
31、象检测器通过无线通信方式与气象部门观测数据中心服务器进行双向数据和指令传输。数据无线传输方案及通信协议需符合安徽省自动气象站数据无线传输方案及通信协议相关要求。通讯模块采用工业级高性能嵌入式处理器，具备RS232、RS485通讯接口，支持双数据中心同步数据传输及在线升级等功能。通讯模块技术参数如下表所示。网络支持网络4G全网通设备接口SlM卡物联卡/数据卡串行数据口RS-232/RS-485串行数据速率标准300115200bps功能特性基本功能内嵌TCP/IP、UDP/IP协议栈透明数据传输及协议转换支持运营商的APN或VPDN专网支持点到点、中心到多点的对等数据传输内置软、硬看门狗设备加电
32、自动上线，掉线自动恢复数据中心服务器、短信、云平台远程参数配置支持至少2个数据中心同时通信支持远程升级的断点续传功能供电电源工作电压+5V+36VDC物理特性工作功耗1.6m； 分辨率96X48点，采用间距为33.33mm； LED原产地：采用超高亮度发光二极管，酉己比：4红2绿； 冷轧钢板箱体，防护等级IP65； 设备机箱表面不反光，防眩光，为全封闭、全天候、防风雨型。可安装显示面板、驱动系统、电源等各种线缆的走线等，保证机箱有防晒、空气流通及美观的功用； LED可变情报板单位面积功耗不宜高于120Wm2; 亮度：8000cdm2o设备机箱尺寸定制，综合考虑实际设备放置所需要的电源、空开、传
33、输设备等安装空间，并考虑光缆弯曲半径，可根据实际情况对外型尺寸进行优化。3、高音喇叭 单处2个喇叭，每个喇叭功率不低于100W； 声压级：不小于124dB; 非线性失真：不大于5%； 频率范围：120180000Hz； 功放模块功率：不小于250W； 具有高、低音喇叭单元，具备IP网络音频解码、功放、防雷器、4G无线传输功能； 提供防水箱体，箱体空间应满足上述设备放置需求，对外部接线需要有防水、浪涌保护等的处理； 支持网络通讯协议:TCP、UDP、ICMP、IGMPDHCP； 实时提供前端在线状态，具备监听前端语音播放功能； 应能平滑接入市交警支队后端控制平台； 应具备安全播出保障，无外部物理
34、音源输入接口，防止不法分子干扰正常使用； 不小于IP66防护能力。 含不小于2年流量费用。TS206.3安装要求承包人中标后，应尽快根据实际采购的设备规格并根据施工图文件设计要求、外场实际情况，优化可变情报板安装所需钢结构及附件规格、安装方式，优化设计图纸经有关部门审查并经技术交底和图纸会审后方可施工。TS207信息传输系统TS207.1系统构成及功能本次设计采用的监控摄像机为高清网络摄像机，外场监控图像采用工业以太网交换机组成双纤自愈环网传输至就近收费站通信站；外场可变情报板提供以太网接口，信号接入视频系统的传输设备，并入视频传输网络传输至就近收费站通信站；气象采集数据通过无线通讯模块传输至
35、省气象探测中心。监控视频、数据通过通信系统提供的传输通道上传至路段监控中心，路段监控中心可通过高清解码设备输出本项目内监控图像（包括收费站监控视频）。TS207.2主要设备技术要求1、工业以太网交换机（接入） 网管型工业级； 卡轨式安装，电磁兼容性指标满足工业要求； 不小于2个千兆光口，不小于8个10/100/1000Mbit/s快速以太RJ45电口； 支持单环冗余网络结构，当一条链路发生故障时，可以在200IIlS以内切换到备用链路； 光口传输距离：根据实际需求配置。2、工业以太网交换机（汇聚） 网管型工业级； 卡轨式安装，电磁兼容性指标满足工业要求； 不小于4个千兆光口，不小于8个10/1
36、00/1000Mbit/s快速以太RJ45电口； 支持单环冗余网络结构，当一条链路发生故障时，可以在20OmS以内切换到备用链路 光口传输距离：根据实际需求配置。TS208控制线缆及其它本标段线缆及其他主要包括弱电电缆、避雷器、外场设备机箱、光终端盒、尾缆、尾纤等。本系统承包人应完成本项目全线所需控制线缆及辅材的采购、安装、敷设、调试以及其他相关工作，并负责全线所有监控外场设备视频、数据正确上传至路段监控中心。TS208.1低压电缆1、本部分包含了监控外场设备所需控制线缆、管道工程量，工程范围内给出的各项长度仅做投标参考，将在工程实施阶段确定；所需供电电缆工程量计入“供配电系统”中。2、监控系
37、统承包人应完成将电缆引到外场设备所必须的其他承包人以外的土建工程，包括手孔、管道开挖、敷设等施工过程全部内容。3、所有电器工程应符合GB50254-2014GB50257-2014电气装置安装工程施工及验收规范。4、低压电缆产品所涉及的产品标准、规范；工程标准、规范；验收标准、规范等必须完全满足所有中华人民共和国的条例及规范，包括（但不限于此）：电力工程电缆设计规范GB502172018阻燃和耐火电线电缆通则GB/T19666-2005电线电缆电性能试验方法GB/T3048-2007电力电缆附件试验要求GB17206-2008电线电缆识别标志GB6995-2008电缆和光缆绝缘和护套材料通用试
38、验方法GB/T2951-2008电缆的导体GB/T3956-2008以及所有与设计、制造、使用本次招标采购产品有关的国际标准、国家标准、行业标准、地方标准及规定。上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，投标人应使本次招标采购产品选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。投标人使用上述以外的标准和规范时，应加以说明。应清楚地说明并提交用于替代的标准或规范，明显的差异点要说明。当推荐的标准和规范等效于或优于本规格书的要求时，才可能为招标人接受。定义低压电力电缆指用以电能信息和实现电磁能转换的线材产品
39、为设备供电的电能输送之用。运行条件O.6/lkV1.2kV50Hz902505s不大于15倍的电缆外径系统标称电压UO/U系统最高运行电压Um系统频率敷设时最低环境温度在T5o技术条件(1)电缆电缆导体的额定运行温度短路时电缆导体的最高温度短路时间不超过电缆弯曲半径(2)导体1)导体采用优质无氧圆铜丝绞合压制而成，其性能和外观符合GB/T3956的规定。2)导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以无凸起或断裂的单线。电缆配盘长度误差应符合国标相关要求，误差不应超过千分之五。(3)绝缘D绝缘采按照图示电缆型号配置。2)绝缘标称厚度符合GB12706.1的要求，绝缘厚度平均值不小于规
