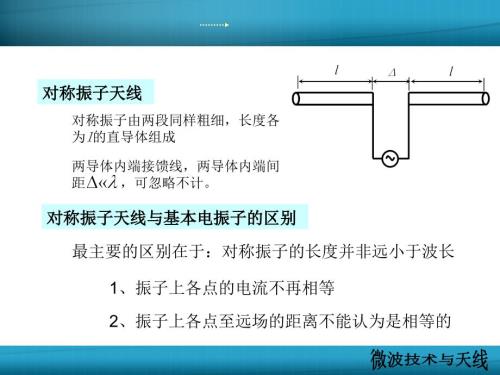

1、对称振子由两段同样粗细，长度各为l的直导体组成对称振子天线对称振子天线两导体内端接馈线，两导体内端间距 ，可忽略不计。对称振子天线与基本电振子的区别对称振子天线与基本电振子的区别最主要的区别在于：对称振子的长度并非远小于波长1、振子上各点的电流不再相等2、振子上各点至远场的距离不能认为是相等的折合振子天线折合振子天线结构：优点：可以看成是由半波长短路线折叠而成，折叠后的上下两导体的间距远小于波长1、输入电阻大2、工作频带要宽与普通的半波振子天线引向天线（八木天线）引向天线（八木天线）上个世纪二十年代，日本东北大学的八木秀次和宇田太郎两人发明了这种天线，被称为“八木宇田天线”，简称“八木天线”。
2、简介：结构：天线构成如图所示：1、与馈线相连的称为有源振子或主振子2、比有源振子略长的称为反射器3、比有源振子略短的称为引向器馈线馈线有源振子有源振子（辐射器（辐射器）无源振子无源振子（反射器（反射器）无源振子无源振子（引向器（引向器）工作原理：由天线阵理论可知，阵列可以增强天线的方向性。八木天线也是一种天线阵。只对有源振子馈电，其余振子则是靠与馈电振子之间的近场耦合所产生的感应电流来激励的。通过调整振子的长度和间距可以改变振子之间的电流分配比，从而达到控制天线方向性的目的增加引向振子的个数可以提高天线的方向性。6.4.2 6.4.2 引向天线引向天线图6-4-7 8元引向天线的方向图八木天线
3、的方向图：八木天线的优点及应用：有着很好的方向性，被广泛的用于微波通信、雷达、电视等无线电系统中。配上仰角和方位旋转控制装置，可较为灵活的与各个方向上的电台联络。可被用于无人机的地面遥控天线。对数周期天线特点：它是一种宽带天线工作原理：从短振子端馈电前端远小于波长的振子其引向器作用。中部长度约为四分之一波长的振子，其主要辐射作用。后部长度远大于四分之一波长的振子，其反射器作用。螺旋天线特点：它是一种常用的圆极化天线螺旋天线的辐射特性基本上决定于螺旋的直径与波长之比1）D/0.16时，其方向图如图a所示。垂直于螺旋轴线。2）D/=0.250.46之间时，其方向图如图b所示。平行于螺旋轴线。3）D
4、/近一步增大时，其方向图如图c所示。主瓣分裂，方向图呈现圆锥形。微带天线结构：其结构如图所示，由三部分构成：地板、介质基片以及尺寸可以和波长比拟的谐振金属片特点：体积小、重量轻、易与微波电路集成为统一组件等波导缝隙天线结构：由在波段宽边或者窄边开一系列的截断电流的辐射性槽构成。特点：副瓣电平低，结构紧凑，强度高、安装方便、功率容量大等特点。用途：在机载火控雷达和导弹巡航等方面有着广范的应用。抛物面天线结构：抛物面天线，可以看成是由两部分构成：馈源和抛物反射面工作原理：馈源：也为一个天线，位于抛物反射面的焦点处。用于将高频电流转化为电磁波，并辐射向抛物反射面。抛物反射面：将馈源投射过来的球面波沿抛物面的轴线方向反射出去，从而获得很强的方向性。旋转抛物面天线是在通信、雷达和射电天文等系统中广泛使用的一种天线用途：喇叭天线结构：矩形波导终端逐渐张开，即可形成喇叭天线。特点：可以得到较尖锐的主瓣，并且旁瓣可以做的很小。频率特性较好，适用频段较高。用途：独立使用时，常用作测量校准用天线或者探底雷达天线也可以作为抛物面天线的馈源使用
