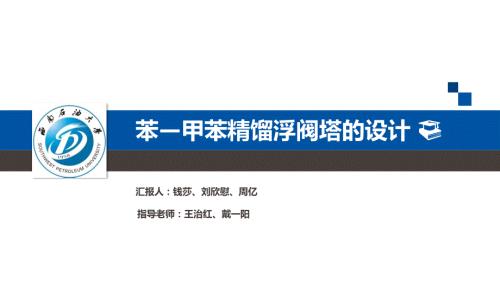

    1、苯甲苯精馏浮阀塔的设计汇报人:钱莎、刘欣慰、周亿指导老师:王治红、戴一阳目录CONTENTS设计任务01方案确定02设计计算03心得体会04参考文献05PARTONE设计题目设计题目4苯甲苯连续精馏浮阀塔的设计原料液中苯含量为42%(质量分率,下同),其余为甲苯;塔顶产品中苯含量不低于98%;残液中苯含量不高于1.0%残液中苯含量不高于1.0%原料量为180000t/y,年开工时间按8000小时计PARTTWO方案确定研究背景6 精馏是分离液体混合物最常用的一种单元操作,在化工,炼油,石油化工等工业得到广泛应用。精馏过程在再沸器和冷凝器的驱动下,使气,液两相多次直接接触和分离,利用液相混合物中

    2、各组分挥发度的不同,使挥发组分由液相向气相转移,难挥发组分由气相向液相转移,实现原料混合物中各组成分离该过程是同时进行传质传热的过程。浮阀塔的塔板上,按一定中心距开阀孔,阀孔里装有可以升降的阀片,阀孔的排列方式,使绝大部分液体内有气泡透过,并使相邻两阀容易吹开,鼓泡均匀。为此常采用对液流方向成错排的三角形的排列方式。蒸汽自阀孔上升,顶开阀片,穿过环形缝隙,以水平方向吹入液层,形成泡沫,浮阀能随着气速的增减在相当宽的气速范围内自由升降,以保持稳定的操作。浮阀塔的优点:1.生产能力大。2.操作弹性大。3.塔板效率高。4.气体压降及液面落差小。5.塔的造价较低。PARTTHREE设计计算设计计算8物

    3、料衡算塔板数计算物性计算工艺尺寸计算12345热量衡算物料衡算9单位换算n由于题目中所给数据为质量单位,为了方便计算,我们将所有数据转换为摩尔单位的数据。物料衡算塔板数计算10两种方法逐板计算法图解法物性计算11 操作压力计算操作温度计算平均摩尔质量计算平均密度计算液体平均表面张力的计算液体平均粘度的计算安托尼公式安托尼公式查物性手册,物性手册,线性混合性混合工艺尺寸计算12 塔径的计算溢流装置的设计塔板布置塔板的流体力学验算塔板负荷性能图热量衡算13 对冷凝器和再沸器的热量衡算,可以进一步计算出整个精馏塔的冷却水和热蒸汽需求量,进而进行冷凝器和再沸器的选型。PARTFOUR心得体会PARTF

    4、IVE参考文献参考文献16【1】马沛生,李永沛生,李永红主主编化工化工热力学力学第二版第二版,北京,化学工,北京,化学工业出版社,出版社,2009.8【2】诸林,刘瑾,王兵,王治林,刘瑾,王兵,王治红等等编 化工原理化工原理,北京,石油工,北京,石油工业出版社,出版社,2007.8【3】刘光启,刘光启,马连湘,刘杰湘,刘杰 等主等主编化学化工物性数据手册化学化工物性数据手册有机卷有机卷,北京,化学工,北京,化学工业出版出版社,社,2002.5【4】陈敏恒,敏恒,丛德滋,方德滋,方图南等南等编化工原理化工原理上册(第四版)上册(第四版),北京,化学工,北京,化学工业出版社,出版社,2015.6【

    5、5】陈敏恒,敏恒,丛德滋,方德滋,方图南等南等编化工原理化工原理下册(第四版)下册(第四版),北京,化学工,北京,化学工业出版社,出版社,2015.6【6】王幼然王幼然.浮浮阀塔板的塔板的负荷性能荷性能图J.石油化工石油化工设备技技术,1981(6):10-17+27【7】贾绍义,柴,柴诚敬等敬等编化工原理化工原理课程程设计,天津,天津大学出版社,天津,天津大学出版社,2002.8致谢17 在此次在此次设计中,感中,感谢化工教研室老化工教研室老师的的细心心讲解和耐心答疑,帮助我解和耐心答疑,帮助我们确定确定设计内容。同内容。同时也感也感谢在在设计过程中同学的大力帮助,在与他程中同学的大力帮助,在与他们的的讨论和交流中,我和交流中,我们互相互相进步互相学步互相学习,帮助我帮助我们顺利的完成了此次利的完成了此次设计。THANKS
