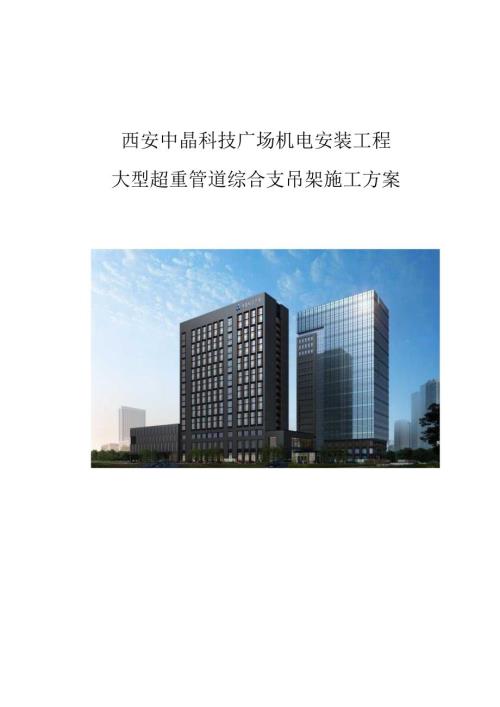

1、西安中晶科技广场机电安装工程大型超重管道综合支吊架施工方案西安中晶科技广场机电安装工程大型超重管道综合支吊架施工方案编制：审核：审批：大型超重管道综合支吊架施工方案目录1编制依据11.1 编制文件11.2 应用的主要标准11.3 应用主要规范图集12工程概况22.1 工程简介22.2 超重管道施工区域22.3 施工重点难点分析33施工部署33.1 施工分区33.2 运输材料路线及平面部署43.3 组织管理机构53.4 施工计戈U53.5 施工机具计戈U63.6 人力酉己置计戈U63.7 检测、计量器具酉己备表73.8 主要材料计划表74施工工艺及流程74.1 大型超重管道施工流程图74.2 施
2、工准备74.3 方案对比分析144.4 管道支架位置布置154.5 支架计算工作164.6 固定钢板制作安装174.7 固定钢板预留预埋174.8 组合支架制作安装184.9 管道支座安装194.10 管道焊接193.2运输材料路线及平面部署图3-3FB1管道及钢材运输路线图材料放置在Fl层场地外坡道口处，以便进行运输。由12轴AP轴坡道作为运输通道，由Fl层运输至Bl层施工区域图3-4BB2管道及钢材运输路线图B2层施工材料由Bl层运输至B1B2层坡道口，由12轴AP轴坡道作为运输通道,由Bl层运输至B2层施工区域序号楼层施工内容施工开始时间完成时间7B2材料运输及机具准备2016年8月10
3、日2016年8月13日8支架切割预制2016年8月14日2016年9月3日9支架安装2016年9月4日2016年9月23日10支架校准检测2016年9月24日2016年9月30日11管道吊装2016年10月8日2016年10月30日12刷漆2016年10月31日2016年11月6日3. 5施工机具计划表3-2序号名称规格型号单位数量备注1叉车3.5t台1水平运输2平托车IOt台2水平运输3升降机6m台3管架焊接4半自切割机台1钢材切割5直流电焊机ZX7-D5003管架焊接6电源箱台6设备接电7扭矩扳手10螺栓拧紧8撬杠4钢梁就位9手拉葫芦3t套4管道吊装10焊条干燥箱台211倒链3t台412角
4、向磨光机125台813滑轮It个24. 6人力配置计划表3-3序号工种人数1施工班组长22技术人员23焊工104起重工105电工2支架间距按照6m计算，采用22#槽钢。22#槽钢6米承载力为704kgm,DN600管道重量为152.92kgm,水重量为292.lkgm,管道总重量445kgm;22#槽钢承载7046=4224kg;管道总重量(L3倍)445261.3=6942kg;A型包梁支架承载为4224kg2=8448kg6924kg;结论：支架承载力大于L3倍下管道运行，支架设计样式安全。(2)竖向并排梁柱组合支架大型管道抱梁抱柱支架管道抱柱架正视图抱柱架侧视图抱柱架俯视图管道尺寸表管道
5、尺寸Dl（钢板A）D2（钢板A）Dl（钢板B）D2（钢板B）DN400300mm300mm450mm450mmDN500300mm300mm500mm500mmDN600350mm350mm500mm500mm支架型钢选用表:序号管道尺寸型钢规格固定膨胀螺栓选择钢板型号（支架背板）1DN400槽钢18#M16200mmQ235（不小于235MPa）2DN500槽钢20#M18200mmQ275（不小于275MPa）3DN600槽钢22#M18200mmQ275（不小于275MPa）根据双向并排梁柱Z且合支架样式，按照双,层L支架计算，以DN600管道为例：支架间距按照6m计算，采用22#槽钢。
6、22#槽钢6米承载力为704kgm,DN600管道重量为152.92kgm,水重量为292.lkgm,管道总重量445kgm;22#槽钢承载7046=4224kg;管道总重量（L3倍）445261.3=6942kg;加强型水平门字架支架承载力4224kg2=8448kg6924kg;结论：支架承载力大于L3倍下管道运行，支架设计样式安全。5. 3方案对比分析（1）原设计方案：地下一层PN轴327轴DN600空调冷却水管道支架施工方案：每到结构梁做门字架,使用20#槽钢，门字架方式如下：图4-2门字架示意图新方案：由于DN600管道尺寸大，重量大，考虑结构承受能力；美观程度于经济效益，决定采对于
7、A、B、C、D节点支架，核算支架间距，查表4-2,确定各节点处支架间距满足规范要求。表4-2序号管道尺寸布置支架间距（In）双管间距（mm）1DN40055802DN5005.56853DN6006795管道布置条件（根据支架布置间距计算）支架选择管道路由结构梁下，一侧无结构柱A包梁组合支架管道路由结构梁与结构柱一侧B梁柱组合支架管道路由在结构柱两侧，梁下C双向并排梁柱组合支架管道路由上方无结构梁柱D水平门型加强支架4.5支架计算工作根据A水平并排抱梁组合支架样式，按照两组门字架计算，以DN600管道为例：支架间距按照6m计算，采用22#槽钢。22#槽钢6米承载力为704kgm,DN600管道
8、重量为152.92kgm,水重量为292.lkgm,管道总重量445kgm;22#槽钢承载7046=4224kg;管道总重量（L3倍）445261.3=6942kg;A型包梁支架承载为4224kg2=8448kg6924kg;B型与C型L型支架承载力为42240.9=3801kg3462kg;D型水平门字架支架承载力4224kg2=8448kg6924kg;C)应按国家现行标准建筑构件防火喷涂材料性能试验方法GB9978进行检验。d)防火涂料涂装前应按设计要求或国家现行有关标准对钢材表面进行除锈、除污并做好防锈底漆涂装。4. 13经济效益分析表47O中晶科技广场项目经济效益表序号名称传统支吊架
9、安装/(万元)大型综合组合支吊架管安装/(万元)1人工费5.95.12材料费52.946.33机械2.12.14合计60.953.55经济效益7.45质量保障措施5.1质量方针质量方针“用我们的诚信和专业品质创建时代精品。”5. 2质量目标表5-1名称施工管理目标质量标准合格、达到“省级文明工地”标准；配合总包单位确保“长安杯争创“鲁班奖”。5. 3建立质量管理体系依据GB/T19001-2016标准质量管理体系要求，建立由项目经理直接负责，生产经理和项目总工、质量总监控制，责任工程师师自检，专职检验员作业检查，班组质检员自检、互检的质量保证组织系统。5. 4项目组织管理机构5. 5质量控制原
10、则(1)在本工程中，坚持严格的质量检验制度，以施工验收规范和质量评定标准为依据,严格检查，用数据说话。(2)根据工程结构特点，采取合理、科学的施工方法和工艺，使质量提高建立在科学可行的基础上。超前管理，预防为主。(3)把好原材料质量关，所进场材料，必须有符合工程规范的质量证明书，材料进场后要按产品说明书和安装规范的规定，妥善保管和使用，防止变质损坏，按规程应进行检验的，坚决取样检验，杜绝不合格产品进入本工程，影响安装质量。(4)认真学习掌握施工规范和实施细则，施工前认真熟悉图纸，逐层进行技术交底，施工中健全原始记录，各工序严格进行自检、互检、重点是专业检测人员的检查，严格执行上道工序不合格、下
11、道工序不交接的制度，坚决不留质量隐患。(5)接受业主/EPC/监理的监督，积极配合工程监理部门做好施工全过程的质量控制和监督检查工作。(6)钢结构共用支架制作、安装完毕后应分别进行分项、分部和单位工程的质量评估,结果应满足设计文件或合同要求。(7)特殊工种上岗，持证应真实、有效、并检验审定，从人员素质上确保施工质量。(8)并严格执行定人、定机、定岗的“三定”使用责任制和操作证制。(9)配齐、配全施工中需要的机具、量具、仪器和其它检测设备。5. 6质量控制措施表5-2工序质量控制要点/项目质量保证措施吊装1、构件进场验收1、设立专职质检员对构件验收，检查工厂提供的构件所有出厂资料和构件的外观、几
12、何尺寸是否与设计图纸一致。2、钢柱验收内容：柱体截面宽度、高度。3、钢板墙验收内容：钢板墙长度、宽度；钢板墙平整度。2、施工准备1、测量放线要准确，吊装前测量工要复核轴线、标高。2、构件安装前重点检查构件的外型尺寸、螺栓孔间距。3、焊接坡口的角度以及有特殊要求的构件，核查构件编号，标明安装方向，保证构件安装位置正确。3、构件安装1、安装时对就位偏差、垂直度、标高严格检查，使偏差在规范允许范围内。2、构件就位前对构件清理和焊口清理以及高强度螺栓连接摩擦面的清理须仔细认真进行。3、要用测量仪器跟踪安装施工全过程。高强度螺栓施工1、进场验收1、检查产品的质量合格证明、中文标志及检验报告。2、检查摩擦
13、面是否干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等。2、高强度螺栓复试检查摩擦面抗滑移系数试验报告和复验报告是否符合现行国家产品标准和设计要求。3、高强度螺栓现场施工1、高强度螺栓应自由穿入螺栓孔，穿入方向须一致，不得用气割扩孔，扩孔数量应征得设计同意,扩孔后的直径不应超过螺栓直径的L2倍。2、高强度螺栓的初拧必须进行扭矩检查，保证终拧质量，初拧记号需清楚、整齐。工序质量控制要点/项目质量保证措施3、检查高强度螺栓连接副终拧后螺栓丝扣的外露数是否符合规范要求。焊接施工1、原材料检验1、焊材采用E4303系列焊丝，进场检查其型号、外包装及批号等信息；2、焊材使用前进行熔敷金属
14、试验，合格后方可使用。2、焊工管理1、所有焊工必须持证上岗；2、在通过本工程焊工附加考试合格后准许进行钢结构共架焊接作业。3、焊接验收1、焊接完毕后进行外观验收，确认是否存在咬边、气孔等外观缺陷；2、焊接完毕24小时以后,在外观检测合格的基础上进行焊缝无损检测。5.7质量控制点严格执行工程质量“三检一平”制度，认真按照“ABC”三级质量控制点认可进行认可，凡属A级或B级控制点，均由项目部质检负责人提前向业主、EPC、监理发共检通知,确保共检顺利进行。表5-3ABC三级质量控制检查表工序编码质检名称质检等级质量控制方法1材料及配件进场检验A检查2焊接工艺及焊接资格认定B检查3几何尺寸检查B测量4
15、焊缝外观检查B目测5无损检查B检测6防腐B检测6安全保障措施6.1项目安全方针项目安全方针“安全第一，预防为主，综合治理。”6. 2项目安全生产目标表6-1名称施工管理目标安全生产(1)杜绝重大伤亡事故，人身伤亡事故为零；(2)杜绝重大机械事故及急性中毒事故；(3)杜绝重大火灾事故及火灾伤亡事故；6.3组织机构在公司质量安全保证部的领导下，本项目成立安全管理体系，具体负责本“安全策划”的设计、创建及实施过程中的管理、监督检查及补充完善。6.4安全生产具体措施表6-2序号安全事项安全管理措施1入场安全教育(1)凡进入工地参加施工的所有人员，必须经项目经理部的安全技术人员及EPC安全管理部门统一的
16、教育后，方可进入施工操作岗位。(2)安全技术人员应结合项目的施工特点、实际情况、操作内容进行教育。(3)场内人员需遵守人员进出管理规定，正确佩带胸卡及劳动防护用品，统一安全帽标识、颜色，统一工作服；(4)特种作业人员(电工、电焊工、气割工、起重工、起重设备操作人员等)均应经过培训，持证上岗。(5)项目部安全工程师应根据进度，结合施工特点或根据施工需要，阶段性地对有关人员进行各项专业的安全技术教育与培训。2施工机械安全管理措施(1)施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，保养及时消除隐患保证其安全有效。(2)各种施工机械编制操作规程和操作人员岗位责任制，专机专人使用保管，机
17、操人员必须持证上岗，电动机具按使用规程使用。各种作业人员必须定期进行体格检查。(3)中小型施工机械：按相应规定操作，防护装置安全有效，保证一闸、一机、一箱，安全操作规程上墙，专业人员执证上岗，经安全部验收合格后方可使用；不得使用无柄的焊、割工具；电加热设备、电焊机必须可靠接地，电动工具外壳必须绝缘良好。(4)升降车、叉车、板车、吊车等运输工具必须严格按照项目部设备进场管理流程进行报验，合格后方可进入施工现场。(5)对安全消防设备实行谁使用谁负责的原则。使用者必须正确使用，要保证安全消防设备的完好。3电弧焊、割(1)电焊机要设置独立的电源开关；(2)电焊机的二次线圈及外壳必须接地或接零进行保护，
18、其接地电阻不得大于4欧(3)一次线路与二次线路绝缘应良好且易辩认。(4)在特殊环境和条件下进行焊接作业时，应采取相应的安全措施。4氧一乙快焰焊(1)焊接作业的工具，必须符合质量标准，焊具、控制阀要严密可靠，气表应序号安全事项安全管理措施(割)作业安全措施进行校检合格后使用。气体软管应耐压合格，无破损。(2)氧气瓶、乙快气瓶不得靠近热源。并禁止倒放，乙快气瓶不得卧放，钢瓶内气体用完后，必须留有余压。(3)氧气瓶与乙快气瓶之间，应留有足够的安全距离和明火点应保持10米以上的距离。(4)在高压电源线及管线下，禁止放置乙快气瓶5起重作业(1)起重吊装工措施作必须分工明确，并按国家起重吊装指挥信号(G5
19、508285)规定的统一联络信号，统一指挥。起重机械必须经常检查，保持各部位的灵敏可靠。(2)从事起重吊装、校正构件等高处作业人员必须正确使用安全带和安全帽。作业时不宜用力过猛，以防身体失稳坠落。(3)各种起重机械的操作，必须按机械本身的技术操作规程进行，并执行起重机械安全规程(GB606785)操作人员必须经特殊作业专门训练，考核合格后持证上岗操作。(4)起重作业前必须对起重机械的运行部位安全装置、吊具、索具等进行详细检查，吊装时，必根进行试吊检查。(5)各种起重机械必须按规定负荷进行吊装，严禁超负荷吊装，吊具、索具必须经过计算，选择使用。(6)严禁在起重臂和吊起的重物下面停留和行走，大型构
20、件或设备吊装要设警戒区，防止坠物伤人。(7)构件驳运起吊、下降时，应事先系好围绳，以防碰撞它物。施工人员应思想集中，听众指挥人员的指令，严防操作失误，运输、起吊必须在指定路线内通行6安全用电(1)电气作业必须由经过专业培训，考核合格持有电工特种作业操作证的人员担任。(2)施工用电源线路应采用绝缘良好的软导线。而且不得接触潮湿的地面或接近热源，严禁带电接线、直接挂在树上、金属设备、构件或钢手架上或用金属丝锻扎电线。(3)临时用电线，如铺设在地面或埋入地下时，应用橡皮护套电缆，在通过与路处应加设钢管套保护。(4)施工现场及作业场所，应有足够的照明，主要通道上装设路灯，线路必须绝缘良好布线整齐，且应
21、固定和经常进行检查维修。(5)露天配电及配电开关应有防雨措施。外露带电部分，必须绝缘防护措施。并应挂“带电危险”警告牌。序号安全事项安全管理措施（6）使用电动工具线路上，带电作业（无论高压或低压）停电后，应在电源开关处上锁或拆断熔器。同时挂上“禁止合闸，有人工作”等标示牌，工作未结束或未得到许可不准任何人，随意拿掉标示牌或送电。（7）电焊软线应合理布设不得与吊装用钢丝绳相互交叉在一起，严禁与钢丝绳同时接地使用，其软导线应绝缘良好，接地应有护套胶管。（8）电器设备或线路着火时，应立即切断电源6.5危险源表6-3序号危险源类别危险源分析控制措施1高空坠落管架上栏杆维护未维护，立杆不稳；人员安全带悬
22、挂不规范派专人定期维护，设置警示标志；加强现场巡视力度2容器爆炸氧、乙快瓶存放不当,无防止回火装置氧、乙快瓶按规定摆放，专人检查3起重伤害上下交叉施工,无专人监护安排专人监护，项目施工员协调4机械伤害机械设备停电或休息时未拉闸加锁由专人负责对上述情况进行复查5火灾未在指定地点动火及时办理动火证，防火设施到位6火灾施工现场吸烟施工作业区域严禁吸烟7放电伤害电源箱漏电开关不工作派专职电工进行检测，并设置合格标签8交通伤害车辆行驶过快,违反交通规则限速行驶，车人互让7应急预案7.1 建立施工应急小组1 .安全领导小组成员项目安全组织机构为项目部安全领导小组和施工队伍二级管理机构。项目安全领导小组组长
23、由项目经理担任，副组长由项目总工、项目副经理和安全总监担任，组员由各部门负责人、专职安全员和各施工队管理人员组成。项目安全领导小组组成组长：（生产经理）副组长：（技术负责人）、（安全总监）、（暖通工程师）组员：大型超重管道综合支吊架施工方案项目部应急救援联络电话表77序号职务姓名电话1生产经理2技术负责人3暖通工程师4安全总监5质量负责人6劳务带班7劳务带班8劳务带班9劳务带班2.领导小组主要职责a.组长：1全面领导应急预防领导小组的工作，统一指挥应急响应工作并对人力、物力、财力进调配；2分析紧急状态确定相应报警级别，根据相关危险类型、潜在后果、现有资源控制紧急情况的行动类型；指挥、协调应急反
24、应行动；3与外部应急反应人员、部门、组织和机构进行联络；4直接监察应急操作人员行动；5最大限度地保证现场人员和外援人员及相关人员的安全；6协调后勤方面以支援应急反应组织；7应急反应组织的启动；8应急评估、确定升高或降低应急警报级别；9通报外部机构，决定请求外部援助；10决定应急撤离，决定事故现场外影响区域的安全。b.副组长：1协助组长，总体协调各部门在紧急应变中的分工协作和响应中的统一指挥调度。2向组长提出采取的减缓事故后果行动的应急反应对策和建议；3保持与事故现场组长的直接联络；4协调、组织和获取应急所需的其它资源，设备以支援现场的应急操作；5组织相关技术和管理人员对施工场区生产过程各危险源
25、进行风险评估;6定期检查各常设应急反应组织和部门的日常工作和应急反应准备状态；7根据各施工场区的实际条件，努力与周边有条件的企业为在事故应急处理中共享资源、相互帮助、建立共同应急救援网络和制定应急救援协议c.各部门组员：1组织抢救现场伤员和现场物资；2在外部救援机构未到达前，对受害者进行必要的抢救（如人工呼吸、包扎止血、防止受伤部位受污染等），使重度受害者优先得到外部救援机构的救护，协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者；7.2各类突发事件应急措施（1）触电事件a.现场人员要迅速拉闸断电，尽可能地立即切断总电源（关闭电路），亦可用现场得到的干燥木棒或绳子等非导电体使触电人员
26、脱离带电体。b.将伤员立即脱离危险地方，组织人员进行抢救。c.若发现触电者呼吸或呼吸心跳均停止，则将伤员仰卧在平地上或平板上立即进行人员呼吸或同时进行体外心脏按压。d.立即拨打120向当地急救中心取得联系（医院在附近的直接送往医院），应详细说明事故地点、受伤程度、联系电话，并派人到路口接应。e.通知有关现场负责人。f.维护现场秩序，严密保护事故现场。（2）高处坠落a.迅速将伤员脱离危险地方，移至安全地带。b.保持呼吸道通畅，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，应立即解开伤员衣领，消除伤员口鼻、咽、喉部的异物、血块、分泌物、呕吐物等。C.有效止血，包扎伤口。d.视伤情采取报警或简
27、单处理后去医院检查。e.伤员有骨折、关节伤、肢体挤压伤、大块软组织伤要进行简易固定。f.若伤员有断肢情况发生，应尽量用干布包裹，转送医院。g.记录伤情，现场救护人员应边抢救边记录伤员的受伤部位、受伤程度等第一手资料。h.立即拨打120向当地急救中心取得联系（医院在附近的直接送往医院），应详细说明事故地点、受伤程度、联系电话，并派人到路口接应。i.项目部接到报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。（3）火灾事件a.发现火灾、爆炸事件后，要及时向项目部领导小组报警，并说明发生火灾或爆炸的地点、燃烧（爆炸）物质的种类和数量、火势情况，报警人姓名、电
28、话等详细情况。b.项目部应急领导小组接到电话报警后，组长要立即通知小组成员赶赴火场，拨打“119、120”报警电话报警，通报以下信息：名称、地址、火灾情况、着火物资及火势大小、联系电话。并指派专人到路口引导消防队，同时通知有关部门立即切断危险电源，通知当地附近医院派医生一起赶赴火场，并做好准备抢救受伤人员工作。现场抢救队接报后应立即戴好安全帽及其他防护用具、消防器材等赶赴火场。C.在组长的统一调度下，应迅速查明火场情况、燃烧物质及周围的情况，特别是爆炸等危险物品、火势大小、烟雾大小、火场电源是否切断等事项，查明后现场抢险队按照日常演练及分工，遵照“先控制，后消灭、救人第一、分清主次、快速准确”
29、的扑救原则，针对不同的燃烧物质，采用隔离灭火法、室息灭火法、冷却灭火法、抑制灭火法等方法组织扑救火灾，灭火时加强个人防护意识，防止意外事故的发生。（4）机械伤害事件a.事件发生后，在现场人员应立即切断电源，停止机械作业。b.组织人员抢救伤员尽快解除重物压迫、物体坠落等，并转移至安全地方。c.若伤害部位有开放创伤及出血者，应及时止血。d.若有骨折时应及时用夹板等简易固定后立即送医院。e.立即拨打120急救中心讲明事故地点、受伤程度、联系电话并派人到路口接应。f.及时拨打现场值班电话和通知有关负责人员。8文明施工措施文明施工标准化文明施工管理是全面体现一个企业的现代化管理水平。体现一个企业的总体精
30、神面貌，也是杜绝安全事故发生的治本途径，针对本工程的现场条件情况，严格按照总包提供的总平面布置图为原则，合理布置施工现场物料堆场及材料仓库。8.1工地文明施工小组表87序号职务人员1组长项目经理2副组长项目生产经理、项目总工程师3组员项目责任工程师8.2文明施工保障措施(1)根据现场标准化施工有关规定，合理布置各种临设，材料的储存、堆放点，实施现场标准化动态管理，确保整个现场在有序的条件下组织施工。(2)现场生产临设及施工便道布置时，必须同步考虑工程基地范围内的永久总体道路,避免冲突、影响总体管线的施工。(3)施工区域重点关键部位，一方面需做好安全生产、消防防盗安全等方面警标、宣传及布置相应的
31、设施器材之外，同时必须加强有关文明标化施工的宣传、标识及相应的配套设施。(4)对于重要、贵重材料设备，搭设相应使用存储保护的场所或必要的临时设施。(5)强调全员管理概念，对进入现场的所有施工人员进行必要的教育及宣传，强化文明施工意识，做到谁施工谁负责。(6)现场落手清推行定额消耗包干制，明确分包队伍和班组承包责任制。加强施工过程的检查、考核和奖罚。(7)仓库做到帐物相符。进出仓库有手续，凭单收发，堆放整齐，保持仓库整洁，专人负责管理。(8)对于现场文明施工及标化管理方面，现场项目部有自律的检查考评制度外，公司标化领导小组定期对现场进行检查考核，以督促项目部在文明施工方面有更高层次的提高。(9)施工过程中，合理编制施工进度安排，采取合理的施工方案，性能良好的施工机械，减少和避免噪声、粉尘对环境及周边居民和团体的影响。8.3环境因素控制计划表表7-2序号环境因素描述拟采取的控制措施1运输材料汽车行驶引起灰尘不定时洒水，保证现场物尘土飞扬情况发生2现场施工生活用电浪费派专人负责管理水电使用情况杜绝浪费现象发生3原材料浪费施工前精心计算合理安排杜绝材料浪费4噪音污染避开居民休息时间施工5施工机械设备加油滴漏指定地点加油，敷设彩条布，防止任意滴
