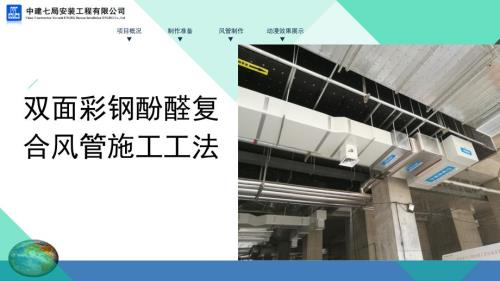

    双面彩钢酚醛复合风管施工工法汇报材料PPT课件.ppt

    1、项目概况制作准备风管制作动漫效果展示双面彩钢酚醛复合风管施工工法CONTENT项目概况项目概况风管制作工具及附风管制作工具及附件风管制作工具及件风管制作工具及附件附件风管制作风管制作风管制作效果风管制作效果12342PART 01东广场效果图东广场效果图郑州综合交通枢纽地下交通(东广场)郑州综合交通枢纽地下交通(东广场)人防工程人防工程是郑州市金水区重点项目重点项目。本工程位于郑州综合交通枢纽核心区,郑州综合交通枢纽核心区,郑州东站东临,郑州汽车站东站郑州东站东临,郑州汽车站东站。本工程南北区地下广场商铺所有空调风管均采用双面彩钢酚醛复合风管双面彩钢酚醛复合风管,共1万平方米。风管板材总厚度不

    2、小于25mm,内、外层彩钢板厚度为0.5mm。芯材密度65kg/m3,弯曲强度1.05MPa,导热系数0.025W/m.k,热阻值不小于1.0(m2/k/w)。法兰、加固条、支撑件应采用金属材料制作,并采取有效的防冷桥措施PART 02风管制作工具及附件风管制作工具及附件施工工具制作钢面型酚醛复合风管的工具主要是刀具及金属切割机,分为左45角,右45角,90直角和双刨刀四种(如图)要求刀架的精度高,刀片锋利,耐磨,各种刀具所使用的刀片均可以互换。5复合风管施工工具施工工具6PART 03风管制作风管制作风管加工钢面型酚醛复合风管加工步骤:流水线下料:根据设计尺寸进行机床切割。放样:按设计文件确

    3、定的内径尺寸进行放样,它不同于钢制风管,不可以忽略板材的厚度(标准厚度为20)。切割:按划出的线条使用专用刀具切割。粘接:把准备好的板材粘接成型。安装固定件、封边、密封。安装法兰:把法兰安装在风管上。8直接风管的加工工艺直接风管的加工工艺(1)、选材根据风管的规格和系统设计的工作压力选用板材,然后放样、划线,放样时要考虑复合板材的厚度。(2)切割:风管制作可分三种形式:由一块板材组成由二块板材组成由四块板材组成以上三种形式要根据风管规格及板材规格合理使用,减少浪费。(3)粘接按规格切割成的板材首先要清除切割面上的碎削,保持切割面的光滑、干燥、清洁。把专用胶水均匀的涂抹在切割面上,根据现场的温度

    4、确定胶水干燥后(以不粘手为准)进行粘接。注意:粘接时要先把板材一端对齐,使两片板的外层钢板对准,让涂胶的粘贴面向另一端延伸。待整条线合拢后用力挤压两块板的粘接处,排出残留的空气,使之粘贴牢固。9(4)板材拼接当板材规格小于风管单边规格时,要对板材进行拼接。取两块需要拼接的复合板材,用斜45度刀具把两块需粘贴的面切割成型,一边板材留有20钢板搭在另外一面上面,再用铆钉加固即可。清理切割面。涂抹胶水,待胶水干燥后将两块板放置于一个平台上,按(3)的方法进行拼接。如下图:10(5)安装固定件、封边 风管成型后,清理铆接部位不规则的钢板贴面,用宽度为40的专用彩钢护角条对风管的粘贴缝进行铆接,铆接间

    5、距60120。如图 风管的内表面粘贴缝也要进行密封,根据风管输送介质特性,可使用密封胶或硅酸胶进行密封。如图注意,板材铆接表面要干燥、清洁,使护角条同板面铆接牢固,排净残留的空气。11为加强风管的抗压强度,每段风管两个端面的四个角均要进行加固,使用钢制90角加固件,与风管端面四角粘贴即可达到要求。如图12风管部件法兰、插条、角卡。(如图)13按风管的内径截取相应的四段法兰,截取法兰型材要准确,法兰过长或过短会影响风管的漏风量和后续制作工艺。把截取的法兰型材无凹槽的一面与风管的端面涂胶,待胶水干燥后把法兰粘贴到风管的端面上,长边置于管内。(如图)14直角弯头的加工工艺矩形弯头由两块侧壁扳,内弧板

    6、外弧板四部分组成,侧板按设计参数进行放样下料(如图)内弧板边和外弧板边切割成斜45。矩形弯头的曲率半径为1.5D,根据这一参数选择板材,放样,制作内外弧板。在内、外弧板需弯曲的部位开槽,槽与槽的间距见下表:间距()圆弧曲率()25150-32035320-63050630-80080800以上15把切割完成的内、外弧板开槽处涂胶,然后按侧板的弯曲线加工成型(如图)16侧板与弧板的连接面涂胶,待胶干燥后把四块板材组合成形。(如图)注意:弧板的开槽处要用胶带密封,使表面光滑。矩形弯头法兰的安装方法与直管法兰安装方法相同。17来回弯管制作工艺依据设计参数选取板材放样、切割。把需要粘贴的部分切割出斜

    7、45度角。涂胶成型,如图18三通的制作工艺按设计规格选取板材,先制作三通的上下两面(上底面、下底面)三通的两个侧面相当于矩形弯头的侧面,按设计参数放样、切割、开槽,然后成型。三通顶面展开为一块矩形板面,放样后根据三通的规格开槽成型(如图)19把上、下两底面,两侧面和顶面需粘贴的部位切割出斜45度角,清除切割面的杂物然后涂胶,组合。(如图)三通的法兰安装方法与直管的法兰安装形式相同20变径管的制作按设计先制作无弯的三个面;有弯的面制成矩形后按弯头弧板工艺制作(如图)。21风管的加固:风管的加固:加固筋为8的通丝和圆盘,加固方式(如图)在需要加固的风管上下面(以大边为准)上钻M8的圆孔,按风管的内

    8、径高度调整支撑螺栓的位置,上下底面装上密封垫与圆盘后用螺栓压紧。22风管支、吊架风管支、吊架对于水平安装的酚醛彩钢复合板风管支吊架的最大间距应符合表一规定。风管类别风管类别长边长规格长边长规格/mm400450100016002000支、吊架最大间距/mm酚醛酚醛彩钢复合板风管彩钢复合板风管20001500100023安装水平酚醛彩钢复合板风管时,横担允许吊装风管的规格见表三规定酚醛彩钢复合板风管吊架的吊杆直径不应小于表二规定风管类别风管类别吊杆直径吊杆直径/mm68酚醛铝箔复合板风管酚醛铝箔复合板风管b800800b2000风管类别风管类别角钢或槽钢横担角钢或槽钢横担/mmL25340201

    9、5L30340201.5L40440201.5酚醛铝箔复合板风酚醛铝箔复合板风管管b630630b1250b125024风管连接风管连接1:把预制合格的风管使用法兰插条把风管连接在一起(1)风管法兰之间用工字型插销连接,插销插入时应松紧适度,以用手按入或用木锤轻敲入为宜。(2)法兰连接处的四角应用密封胶封堵,不得漏风和漏光;四角应加封口胶角。(3)风管连接要平直、牢靠。风管风管插条插条风管风管法兰法兰252:风口、阀件安装工艺(1):阀件与风管的连接,使用F型法兰,按设计某个位置需要安装阀门时,直管段与阀门连接处的法兰由普通型法兰改为F型法兰。法兰与风管连接前法兰和阀门要钻出符合规格的螺栓孔

    10、2):风口与风管的连接方式有两种,一种是以柔性短管形式把风口与风管连接起来,柔性短管与风管连接使用Y型法兰(如图)26另一种是风口直接安装在风管上,使用F型与Y型法兰配套安装(如图)27风系统漏风量检测工艺及补救措施风系统漏风量检测工艺及补救措施风系统安装完成后要对系统进行漏风检测,是保证施工质量的一个重要环节。1、检测方法:中低压系统采取漏光检测法。利用低压光源对风管与风管、风管与设备及风管与阀件连接处进行检测。2、光源置于风管内侧或外侧,但其相对应的侧面应为黑暗环境。3、风管检测采用分段或分系统检测法,检测以总管和干管为主。4、中低压风管检测以每10m漏光点不大于1处,每100mm平均不大于10处为合格。5、当检测发现有漏光时,漏点较小时可采取密封处理。对于较大孔洞则应重新制作不合格的管件。安装后重新检测,直到合格为止。28PART 04风管制作效果风管制作效果PART 04风管制作动漫示意风管制作动漫示意个人观点供参考,欢迎讨论
