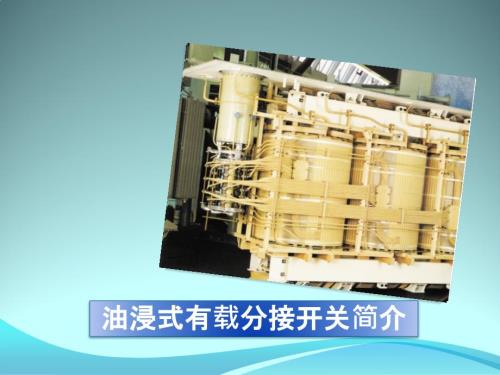

1、油浸式有油浸式有载分接开关分接开关简介介绪论调压的基本原理及调压方式调压的基本原理 通过变压器一次绕组或二次绕组的加匝或减匝实现变压器电压比的变化。调压方式 无励磁调压 变压器一、二次侧都脱离电源的情况下，变换高压侧分 接头来改变绕组匝数进行调压的。有 载 调压 利用有载分接开关，在保证不切断负载电流的情况下，变换高压绕组分接头，来改变高压匝数进行调压的。有载分接开关的基本功能及大类型有载分接开关的两项基本功能第一、在开路情况下“选择”一个分接头；第二、在不中断通过电流的情况下把功率“切换”或“调换”到所选 的分接头上。有载分接开关所分的大类型 负载电流从接通分接到预选分接的调换可通过电阻过渡
2、或者电抗器过渡（美国）来完成，即分为电阻式有载分接开关和电抗式有载分接开关。有载分接开关还可分为真空有载分接开关和油浸式有载分接开关。油浸式有载分接开关的基本结构图 开关功率调换时会产生电弧，电弧造成的绝缘油分解会污染变压器的油，所以形成以下几种结构：一、埋入型二、分隔型快速电阻式有载分接开关的基本结构分接选择器和切换开关功能结合在一个装置中的选择开关结构型式 即V型有载分接开关分接选择器与切换开关分开的组合式有载分接开关 用于M型及其他型式的有载分接开关有载调压的基本接线方式A 线性调压B 正反调压C 粗细调压油浸式有载分接开关的类型 V型有载分接开关 MS型有载分接开关 M型有载分接开关
3、RM型有载分接开关 R型有载分接开关 G型有载分接开关V型油浸式有载分接开关的应用条件V型 适用于中小型变压器的最紧凑的有载分接开关目前，MR公司的最大额定通过电流单相700A、三相500A（此时其工作位置变为最多12个和最多23个。MS型 适用于中等容量变压器的有载分接开关，最大 通过电流为300 A MS型油浸式有载分接开关的应用条件M型 这种有载分接开关应用范围最广泛，可应用于中等容量 的变压器，大型电力变压器，工业变压器以及特种变压器。M型油浸式有载分接开关的应用条件RM型 此有载分接开关是由R型的切换开关和M型的分接选择器 组成的。RM型油浸式有载分接开关的应用条件R型 此有载分接开
4、关适用于高电压大容量的变压器。R型油浸式有载分接开关的应用条件G型 此有载分接开关适用于超高容量的变压器。G型油浸式有载分接开关的应用条件V型有载分接开关V型油浸式有载分接开关的规格代号M型有载分接开关M型油浸式有载分接开关的规格代号有载分接开关的功能是在负载条件下选定要求的调压绕组分接分接变换便能在负载不中断的条件下完成通过改变电压比来调整变压器电压分接开关是按切换开关和分接选择器组合一体设计分接开关的切换过程是分接选择器先选择，切换开关后切换分接开关还可配置转换选择器。转换选择器的动作是在分接选择开关动作之前完成的。有载分接开关的工作原理1、有载分接开关顶2、有载分接开关油室与切换开关3、分接选择4、电动机构5、保护继电器6、有载分接开关储油柜7、角度齿轮，联轴油浸式有载分接开关与变压器组合结构M型有载分接开关是属于组合的开关，它由分接选择器和切换芯组成。1、分接选择器包括齿轮机构、带接线端子的绝缘条笼、带有相应驱动管和扇形件的桥式触关和条笼上下法兰。分接选择器也可以加装转换选择器。2、切换开关芯子包括弹簧储能机构、切换开关本身和过渡电阻等部分。检修开关芯子必须通过开关头从油室内吊出来。M型有载分接开关的组合结构M型有载分接开关的组合结构图M型有载分接开关 主要部件图
